Станки для нарезания конических колес с круговыми зубьями

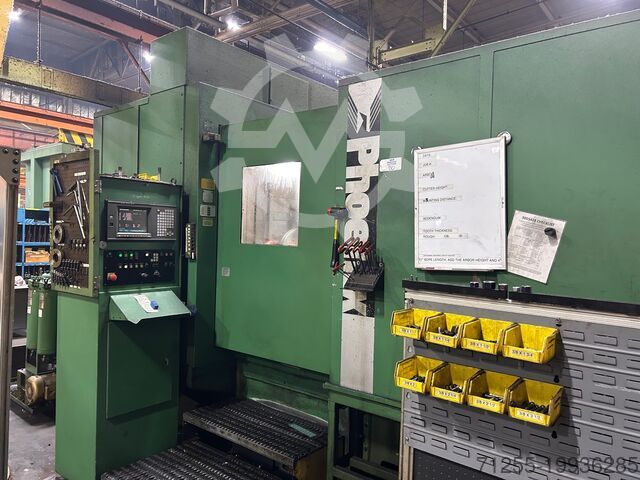

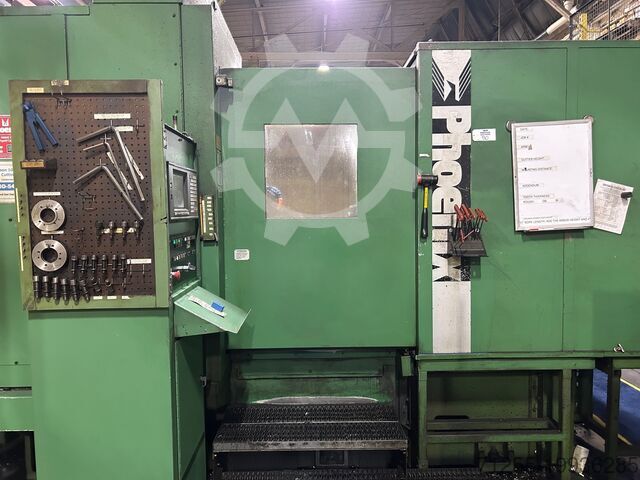

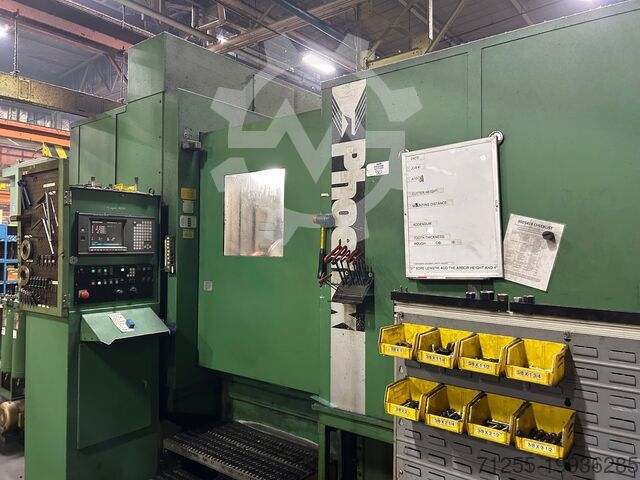

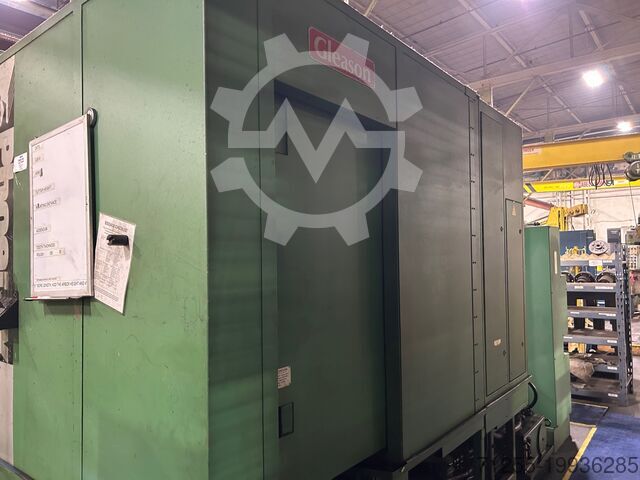

Gleason Phoenix 1000HC

Фотографии

Описание

Зубообрабатывающий станок, оснащённый системой управления Fanuc 150MB.

Комплектация

  • Система управления Fanuc 150MB
  • Рабочий шпиндель с гидравлическим зажимом
  • Рабочий шпиндель с большим проходным отверстием, конус № 80
  • Делительная головка
  • Helical Motion
  • Модифицированный ролик

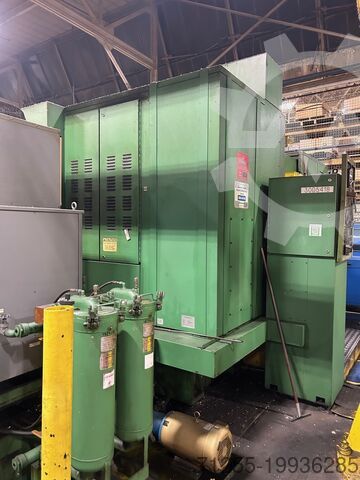

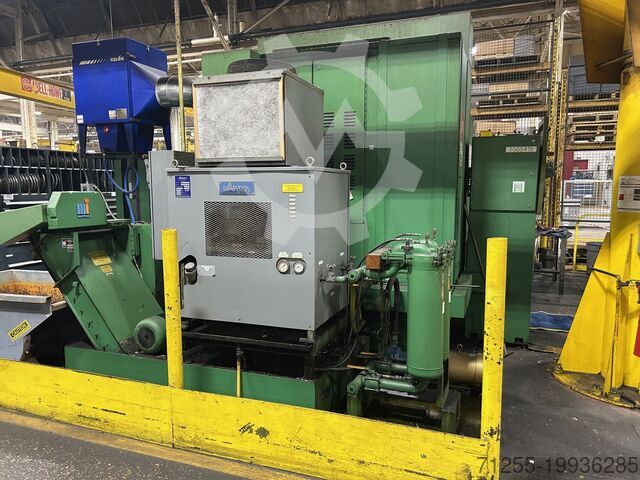

  • Охладитель и система фильтрации СОЖ Hansen
  • Бак и насосы системы охлаждения

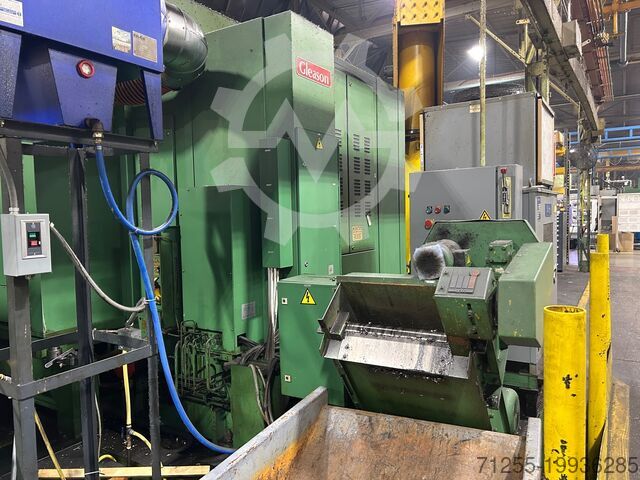

  • Стружечный конвейер
  • Стружкосборник

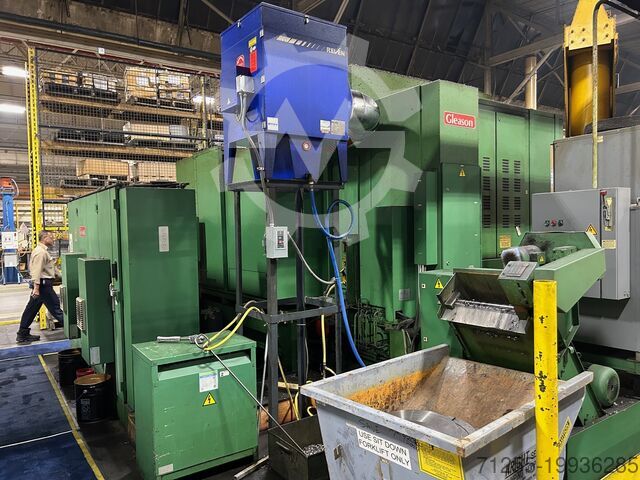

  • Туманоуловитель Reven

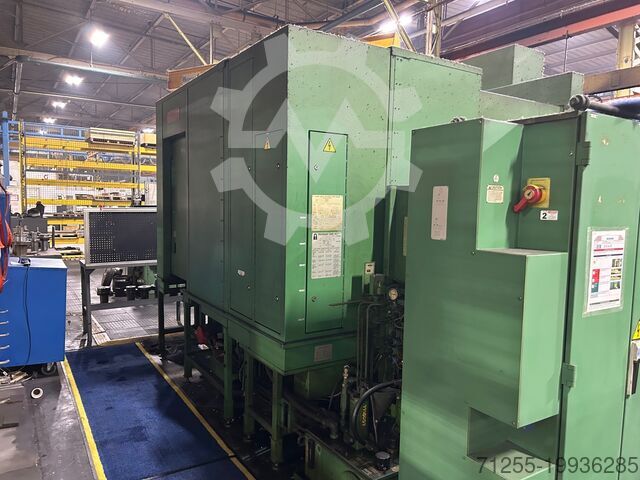

  • Гидравлическая система

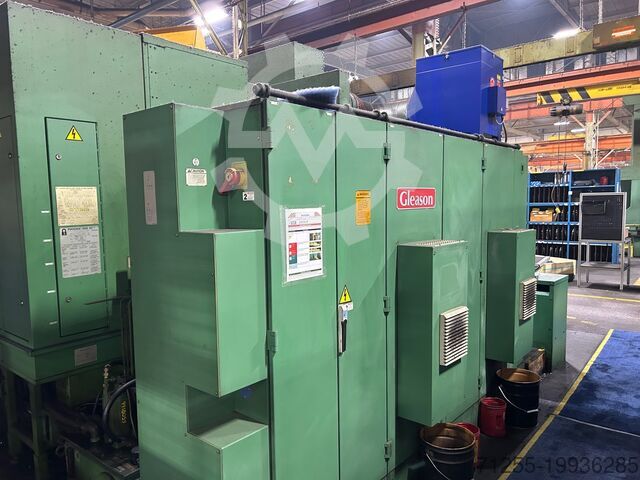

  • Трансформатор
  • Болт крепления фрезы
  • Рабочее освещение
  • Площадка оператора
  • Ручной инструмент
  • Документация

Технические характеристики

  • Предельное передаточное отношение: торцевое фрезерование — 10:1; торцевое зубонарезание — 10:1
  • Полная глубина: торцевое фрезерование — максимум 31,75 мм (1,25"); торцевое зубонарезание — максимум 23,50 мм (0,93")
  • Ширина венца: торцевое фрезерование — максимум 152,00 мм (6,00"); торцевое зубонарезание — максимум 76,20 мм (3,00")
  • Диапазон числа зубьев: от 1 до 300 включительно
  • Максимальный диаметр делительной окружности: 1000 мм (39,37")
  • Максимальный размер фрезы: торцевое фрезерование — диаметр 457,20 мм (18"); торцевое зубонарезание — радиус 350 мм
  • Диапазон угла основания (ось B): от 5° до 90°; торцевое зубонарезание — от 5° до 90°
  • Расстояние от центра станка до торца рабочего шпинделя: фиксированное, 229 мм (9,00")
  • Ось A, рабочий шпиндель: от 0 до 67 об/мин; от 0 до 333 об/мин
  • Ось B, поворотное основание: от 0 до 30°/с; N/A
  • Ось C, фреза: от 0 до 500°; то же
  • Ось X, горизонтальная: ±305 мм (±12")
  • Ось Y, вертикальная: ±305 мм (±12")
  • Ось Z, скользящее основание: от −25 до +700 мм (от −1 до +28")
  • Ось B, угол основания: от −5° до +90°
  • Диаметр конического отверстия в широкой части: от 203,20 мм (8", конус № 80) до 152,40 мм (6", конус № 60)
  • Конусность на фут: 19,05 мм (3/4"); то же
  • Глубина передней части конуса: 152,40 мм (6")
  • Глубина отверстия: 678 мм (26,7")
  • Диаметр конического отверстия: 140 мм (5,5")
  • Диаметр сквозного отверстия шпинделя: 180,98 мм (7,125")

Габариты и масса

  • Длина × ширина: 5920 × 5310 мм (233 × 209")
  • Высота: 3280 мм (129")
  • Масса: 29 484 кг (65 000 фунтов)

Технические характеристики

ПроизводительGleason
МодельPhoenix 1000HC
Тип оборудованияСтанок для нарезания конических колес с круговыми зубьями
Страна размещенияUnited States
Год выпуска1996
Состояниеexcellent (used)
A-Work Spindle0 to 67 RPM, 0 to 333 RPM
B-Root Angle-5 Degree/+90 Degree
B-Swinging Base0 to 30 deg./sec, N/A
C-Cutter0 to 500 deg., Same
Cutter Size, Maximum350 mm (radius) Face Hobbing
Depth of Bore678 mm (26.7")
Depth of Taper Front6", 152.40 mm
Diameter Through Spindle of Hole7.125", 180.98 mm
Diameter of Taper Bore140 mm (5.5")
Diameter of Taper Hole at Large End8" (#80 Taper) to 6" (#60 Taper)
Extreme RatioFace Milling: 10:1, Face Hobbing: 10:1
Face WidthMaximum: Face Milling:6.00" (152.00mm),Face Hobbing: 3.00" (76.20mm)
Full DepthMaximum: Face Milling:1.25" (31.75mm), Face Hobbing: 0.93" (23.50mm)
Gear Pitch Diameter, Maximum1000 mm (39.37")
Height129", 3280 mm
Length x Width233"x 209", 5920 mm x 5310 mm
Machine Center to Work Spindle Face9.00"Fixed, 229mm (Fixed)
Range of Tooth Numbers1-300 Inclusive
Root Angle Range (B-Axis) 5 deg.to 90 deg., Face Hobbing5 deg. to 90 deg.
Taper Per Foot3/4", Same
Weight65,000 lbs., 29,484 kg
X-Horizontal+/-305mm (+/-12")
Y-Vertical+/-305 mm (+/-12")
Z-Sliding Base-25/+700mm (-1/+28")

Производитель

Gleason
