Станки для нарезания конических колес с круговыми зубьями

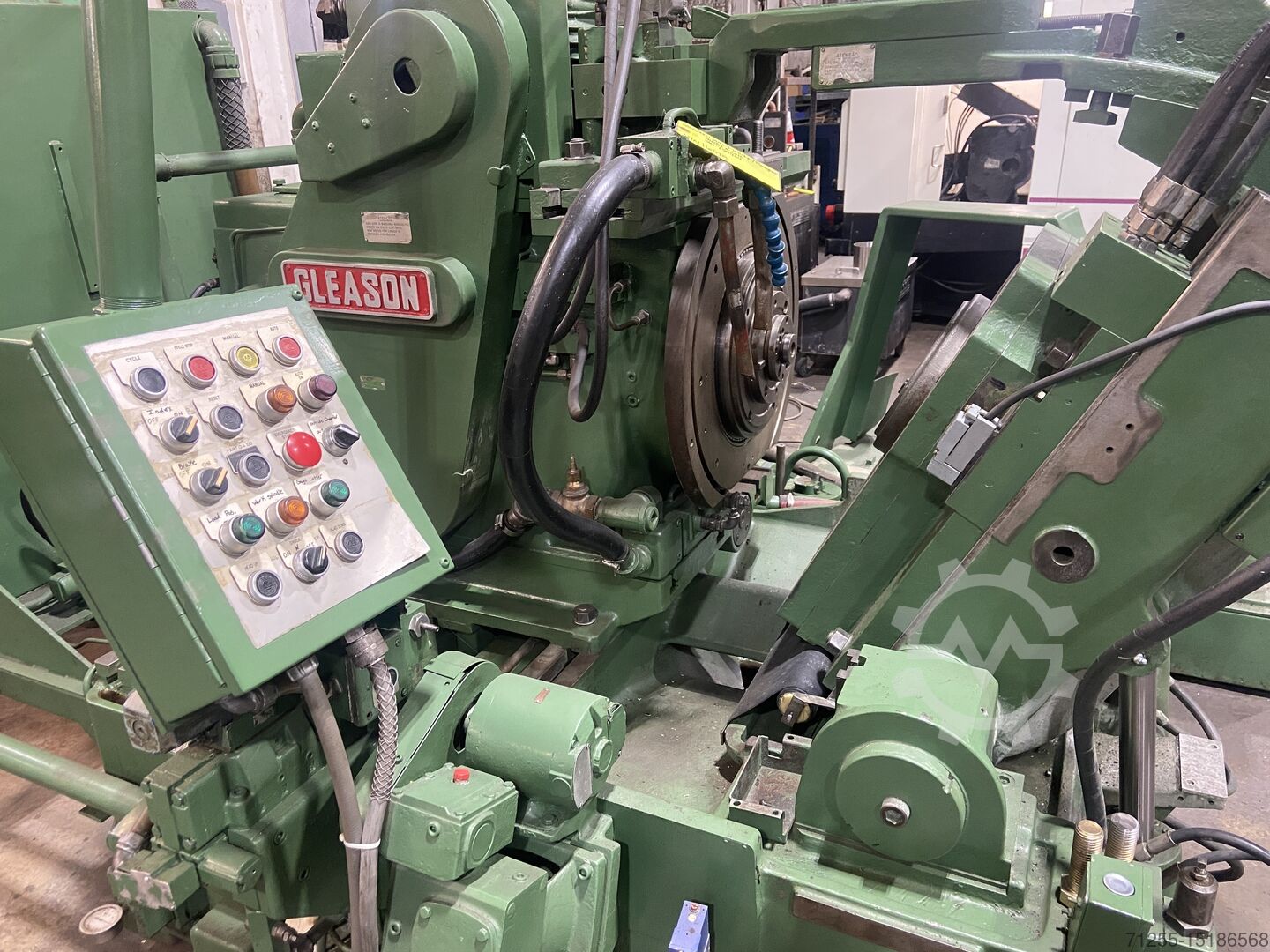

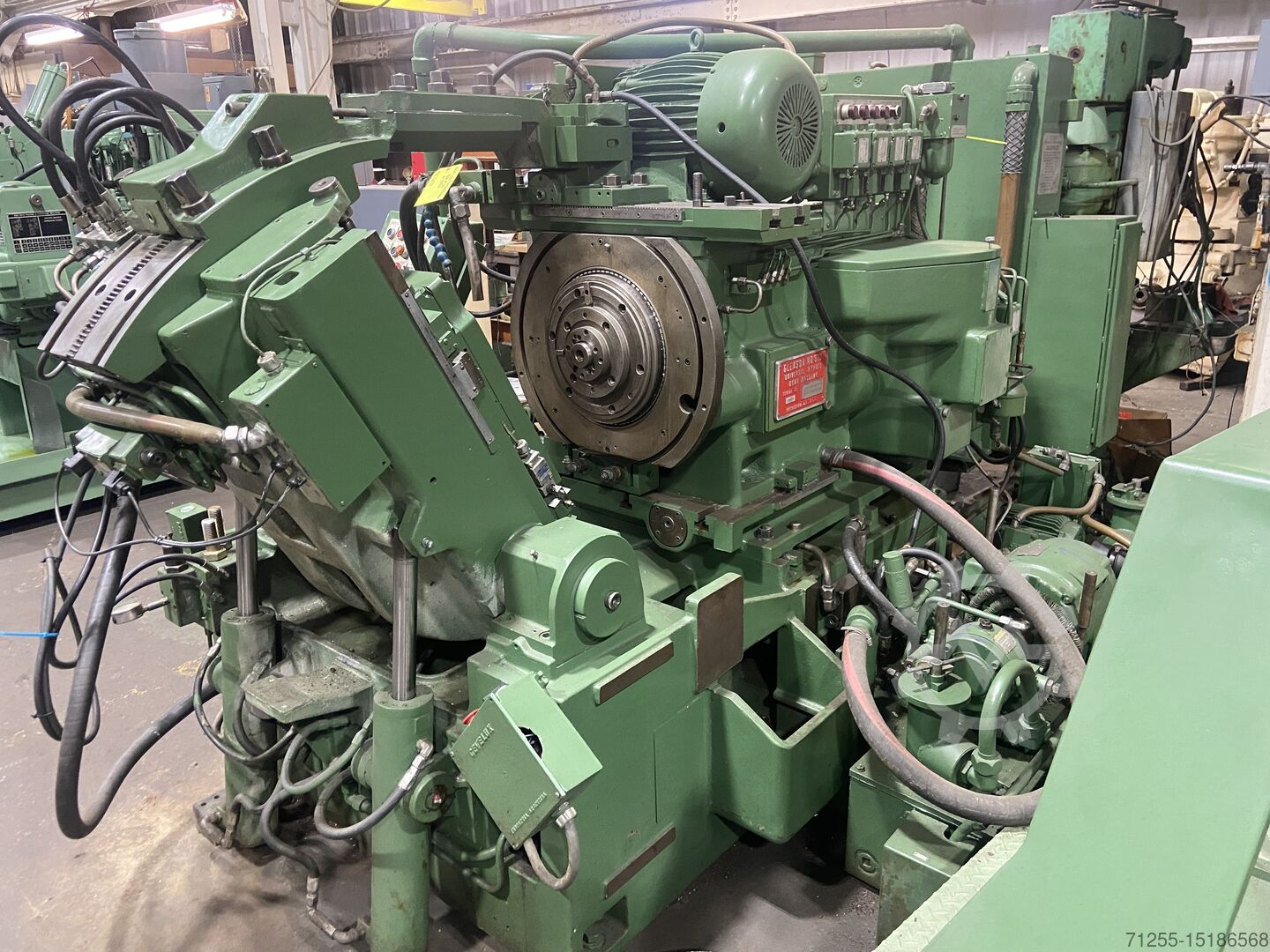

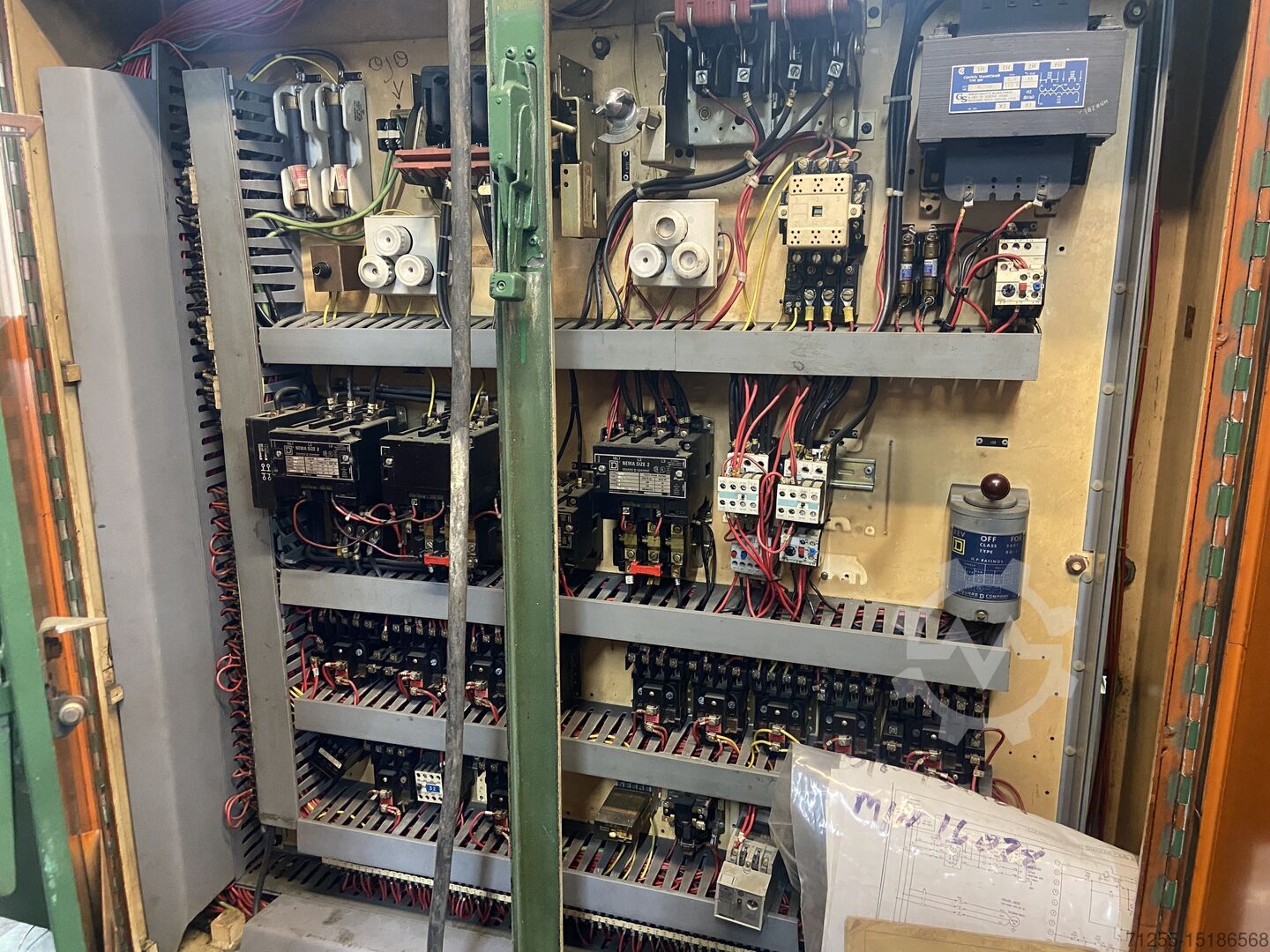

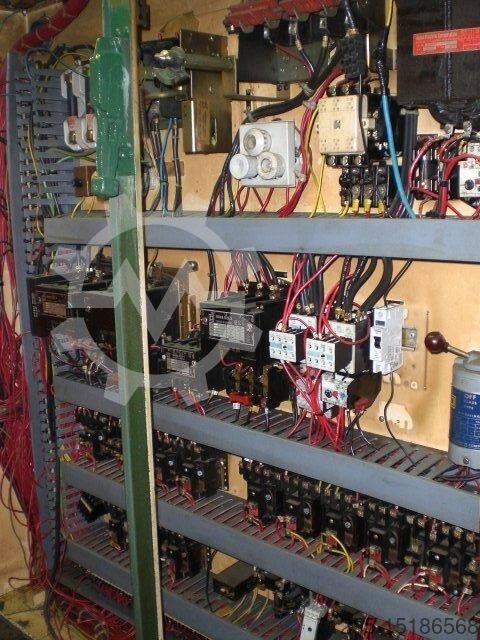

Gleason Model 610

Фотографии

Описание

Gleason 610 — зубообрабатывающий станок для черновой и чистовой обработки зубчатых колёс.

Комплектация

  • Гидравлическое зажимное приспособление
  • Подвесной пульт управления
  • Стружечный конвейер
  • Делительная плита
  • Механизм Женевы
  • Комплект сменных шестерён
  • Гидравлическая система
  • Система охлаждения
  • Руководства по эксплуатации

Технические характеристики

  • Максимальный делительный диаметр зубчатого колеса: 20″
  • Диаметры фрез: 9″, 10.5″, 12″, 14″, 16″, 18″
  • Полная высота зуба: 1.250″
  • Угол основания: от 60 до 80°
  • Ширина венца: 3.0″
  • Минимальное крайнее передаточное отношение: 2.25:1
  • Количество зубьев: от 20 до 75
  • Диаметр конического отверстия по большему концу: 3-27/64″
  • Скорость фрезы при черновой обработке: от 15.6 до 87.7 фут/мин
  • Подача при черновой обработке: от 3 до 35 с на зуб
  • Скорость фрезы при чистовой обработке: от 6.8 до 20.5 фут/мин
  • Подача при чистовой обработке: от 3 до 9 с на зуб
  • Габариты занимаемой площади: 118″ × 86.5″ × 70″ (высота)
  • Масса: 17 500 фунтов

Технические характеристики

ПроизводительGleason
МодельModel 610
Тип оборудованияСтанок для нарезания конических колес с круговыми зубьями
Страна размещенияUnited States
Состояниеgood (used)
Cutter Diameters9", 10.5", 12",14",16", 18"
Cutter Speeds (Per Minute) for Roughing15.6' to 87.7'
Cutter speeds (Per Minute) for Finishing6.8' to 20.5'
Diameter of Taper Hole at Large End3-27/64"
Extreme Ratio (Minimum)2.25 to 1
Face Width3.0"
Feeds (Seconds Per Tooth) for Finishing3 to 9
Feeds (Seconds Per Tooth) for Roughing3 to 35
Floor Space118" x 86.5" x 70" H
Maximum Gear Pitch Diameter20"
Number of Teeth20 to 75
Root Angle60 to 80 deg.
Weight17,500 lbs.
Whole Depth1.250"

Производитель

Gleason
