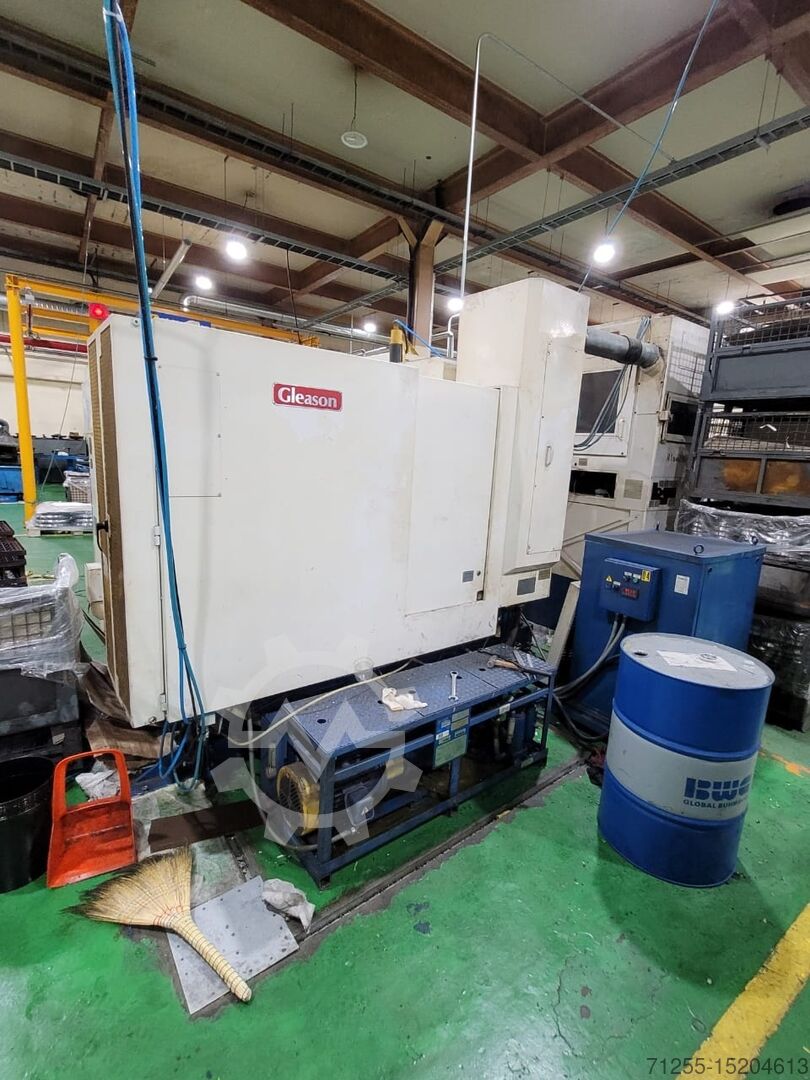

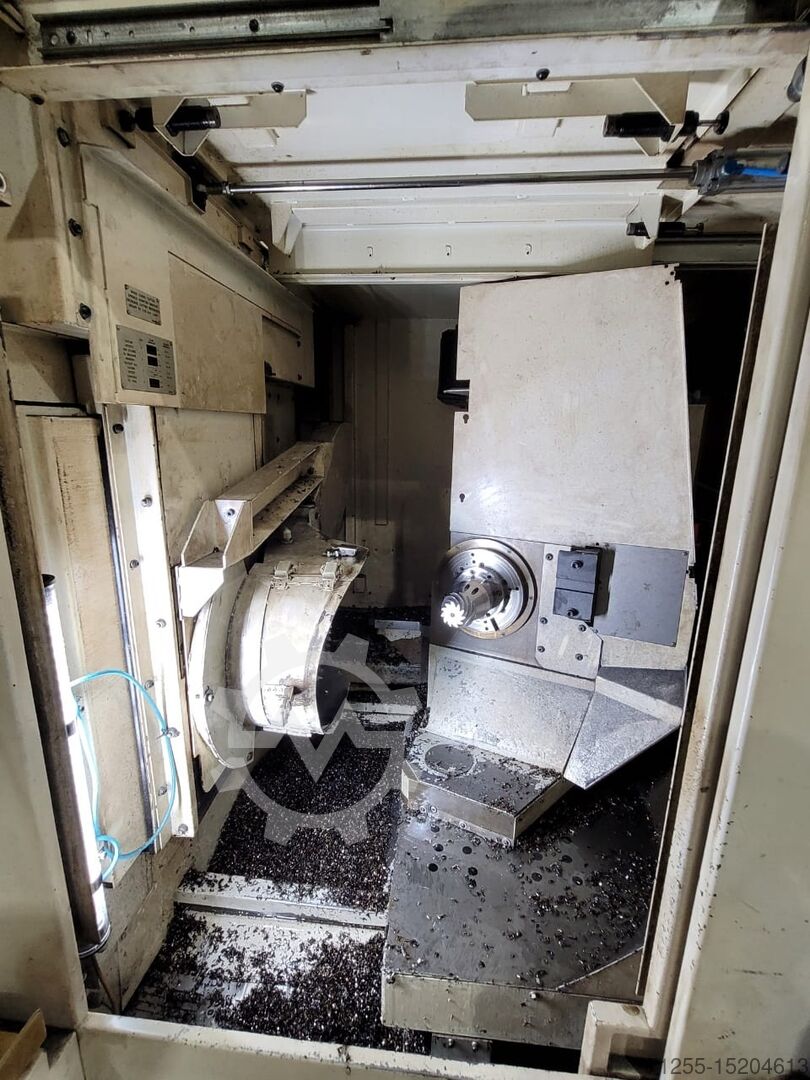

Gleason Phoenix 450HC

Зубообрабатывающий станок с системой ЧПУ Fanuc 150MB.

Комплектация

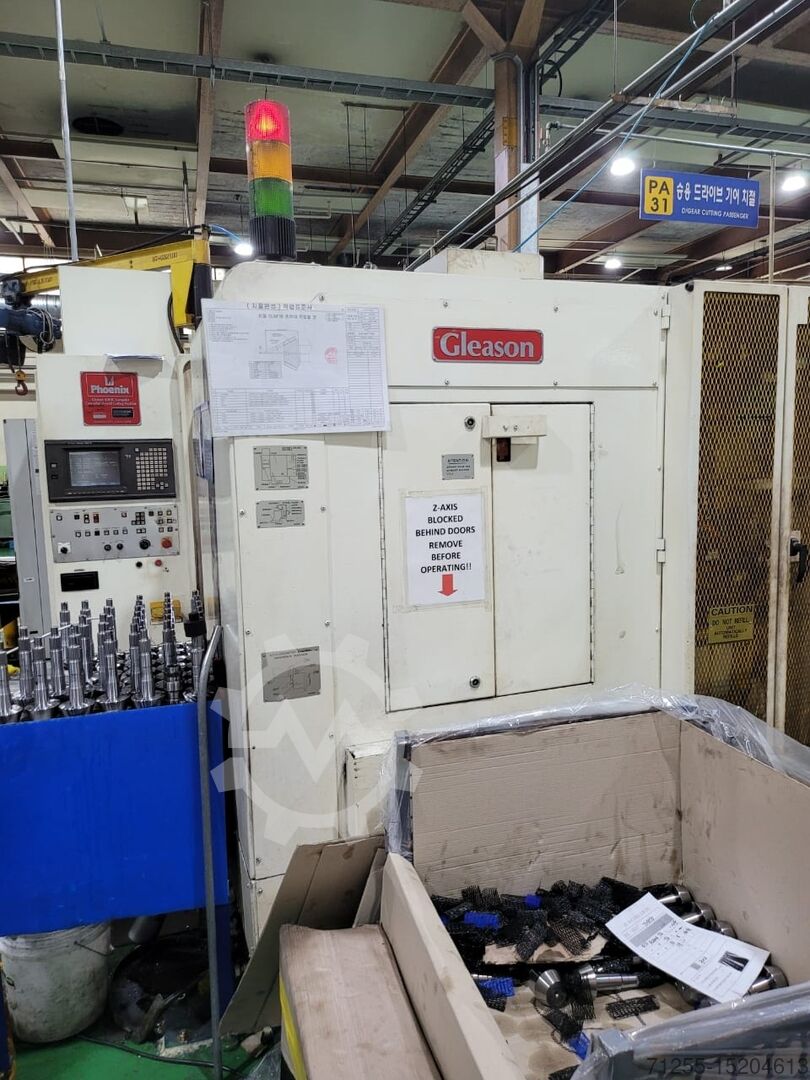

• Система ЧПУ Fanuc 150MB
• Сухая обработка
• Кожух инструмента
• Система отвода стружки
• Автоматические двери

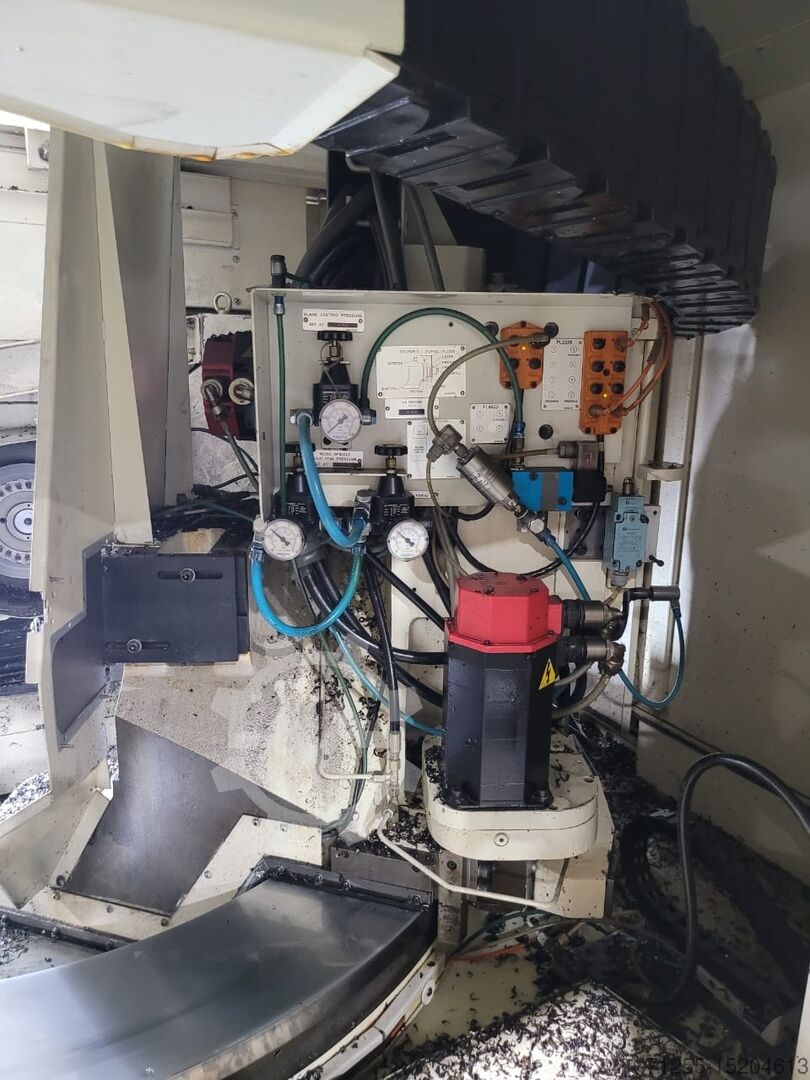

• Гидравлическая система
• Система смазки
• Рабочее освещение
• Сигнальная колонна

Технические характеристики

• Наибольшее передаточное отношение: 10:01
• Рабочая зона (непрерывная):
• Наибольшая глубина зубьев: 15,24 мм
• Наибольшая ширина зубчатого венца: 50,8 мм
• Перемещения по осям рабочей зоны:
• Горизонтальное перемещение по оси X: −114–178 мм
• Вертикальное перемещение по оси Y: −178–190 мм
• Перемещение каретки по оси Z: −10,16–500 мм
• Диапазон поворота шпиндельной бабки заготовки по оси B: −3–90°
• Максимальное расстояние от центра станка до боковой поверхности шпинделя: 165 мм
• Количество зубьев: 5–200 включительно
• Максимальный диаметр делительной окружности шестерни при типовом угле спирали 35° с использованием фрезы диаметром 12 дюймов при следующих отношениях:

• Торцевое фрезерование:
• 1 × 1 — 13,5" — 342,9 мм
• 2 × 1 — 16,0" — 406,4 мм
• 5 × 1 — 17,7" — 450,0 мм
• Торцевое зубонарезание (фреза диаметром 210 мм):
• 1 × 1 — 10,560" — 268,22 мм
• 2 × 1 — 10,286" — 275,00 мм
• 5 × 1 — 11,810" — 300,00 мм

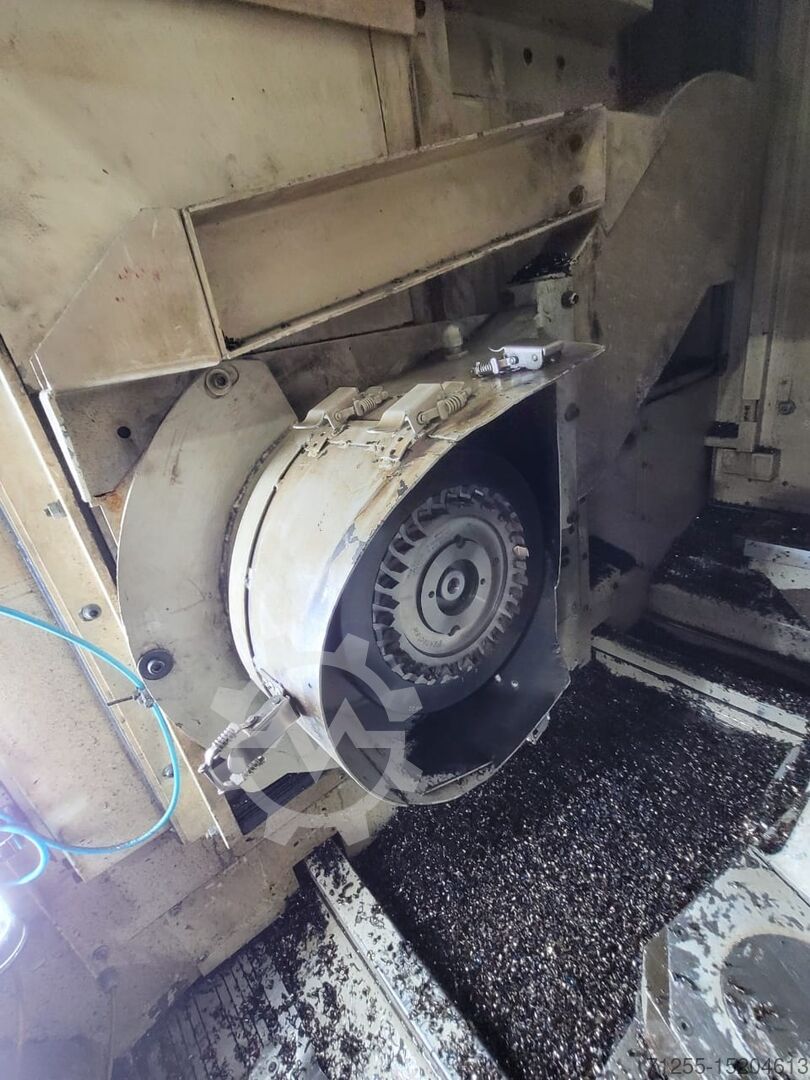

• Диаметр фрезерной головки:
• Helixact: 100, 125, 169, 200, 250, 320 мм
• Непрерывная операция Gumption, тетрахлорэтилен: 102–210 мм

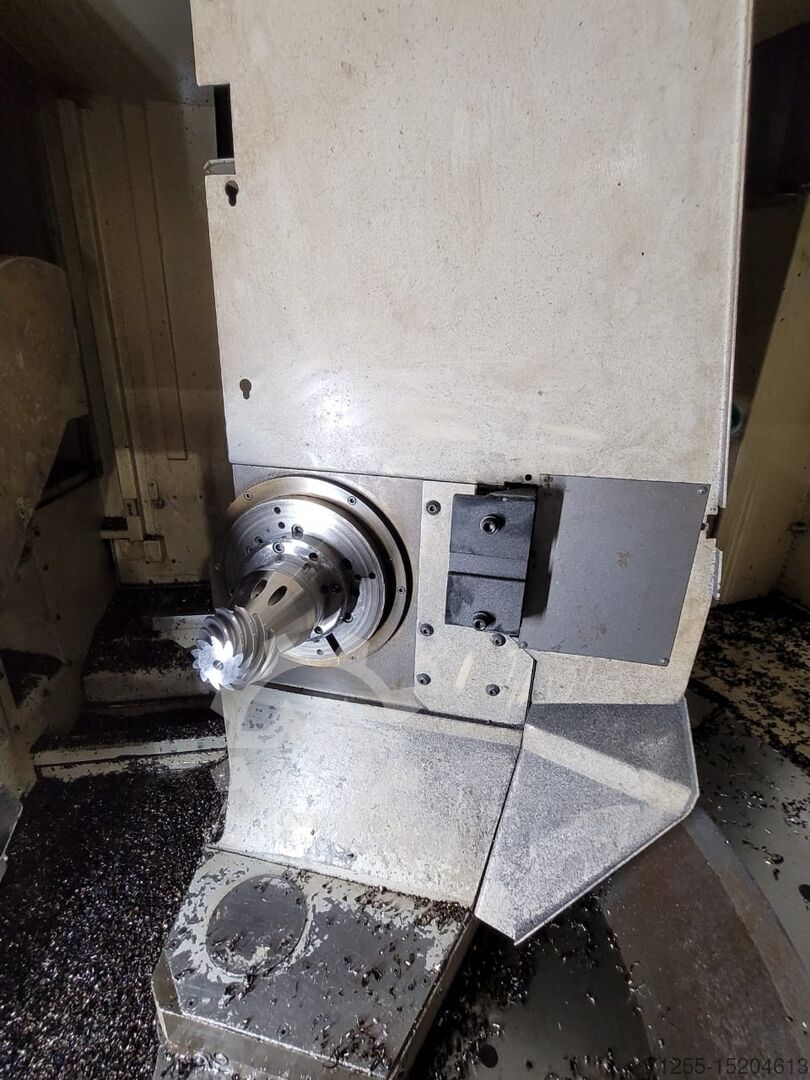

• Шпиндель заготовки:
• Диаметр большого отверстия: 5 3/64"
• Конусность на длине 304,8 мм (1 фут): 21/32"
• Глубина конуса: 5,29"
• Диаметр всего отверстия шпинделя: 3,35"
• Скорости:
• Ось поворота шпиндельной бабки заготовки B: 30°
• Частота вращения шпинделя заготовки по оси A: 0–83 мин⁻¹
• Горизонтальная ось X: 80 мм/с
• Вертикальная ось Y: 80 мм/с
• Каретка по оси Z: 80 мм/с
• Габаритные размеры Д × Ш × В (приблизительно): 4,75 × 3,40 × 2,54 м / 188" × 134" × 100"
• Масса станка (приблизительно): 10 980 кг / 24 156 фунтов
