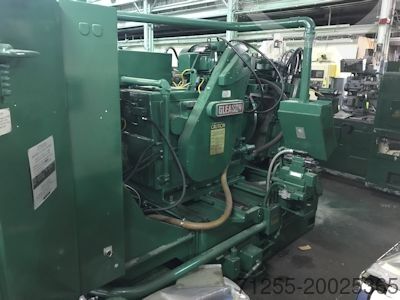

Gleason 608

Зубообрабатывающий станок с гидравлическим зажимом заготовки.

Комплектация

• Делительная плита;
• Женевский кулачок;
• Корпус фрезы;
• Гидравлический зажим заготовки;
• Насос и бак для СОЖ;
• Стружечный конвейер;
• Дополнительные корпуса фрез, делительные плиты и женевские кулачки — доступны.

Технические характеристики

• Минимальное межконусное расстояние: 69,85 мм (2,75");
• Максимальное межконусное расстояние: 254 мм (10");
• Максимальный делительный диаметр зубчатого колеса: 508 мм (20");
• Используемые диаметры фрез: 228,6–457,2 мм (9–18");
• Угол основания: 55–80°;
• Ширина венца: 76,2 мм (3");
• Количество зубьев: 20–75;
• Диаметр конического отверстия в большом торце: 86,92 мм (3-27/64");
• Конусность на фут: 12,7 мм на 304,8 мм (0,50");
• Глубина конуса: 15,875 мм (0,625");
• Частота вращения фрезы: 15,6–87,7 об/мин;
• Подача: 5–34,3 с/зуб;
• Главный электродвигатель: 10 л. с., 1800 об/мин;
• Гидравлический двигатель: 7,5 л. с., 1800 об/мин;
• Требуемая площадь пола: приблизительно 2997,2 × 2197,1 мм (118 × 86,5");
• Общая высота: 1778 мм (70");
• Ориентировочная масса нетто: 8531,65 кг (18 820 фунтов);
• Масса в упаковке для экспортной отгрузки: 9298,64 кг (20 500 фунтов).
