Liebherr WSC 1200
Фотографии
Описание

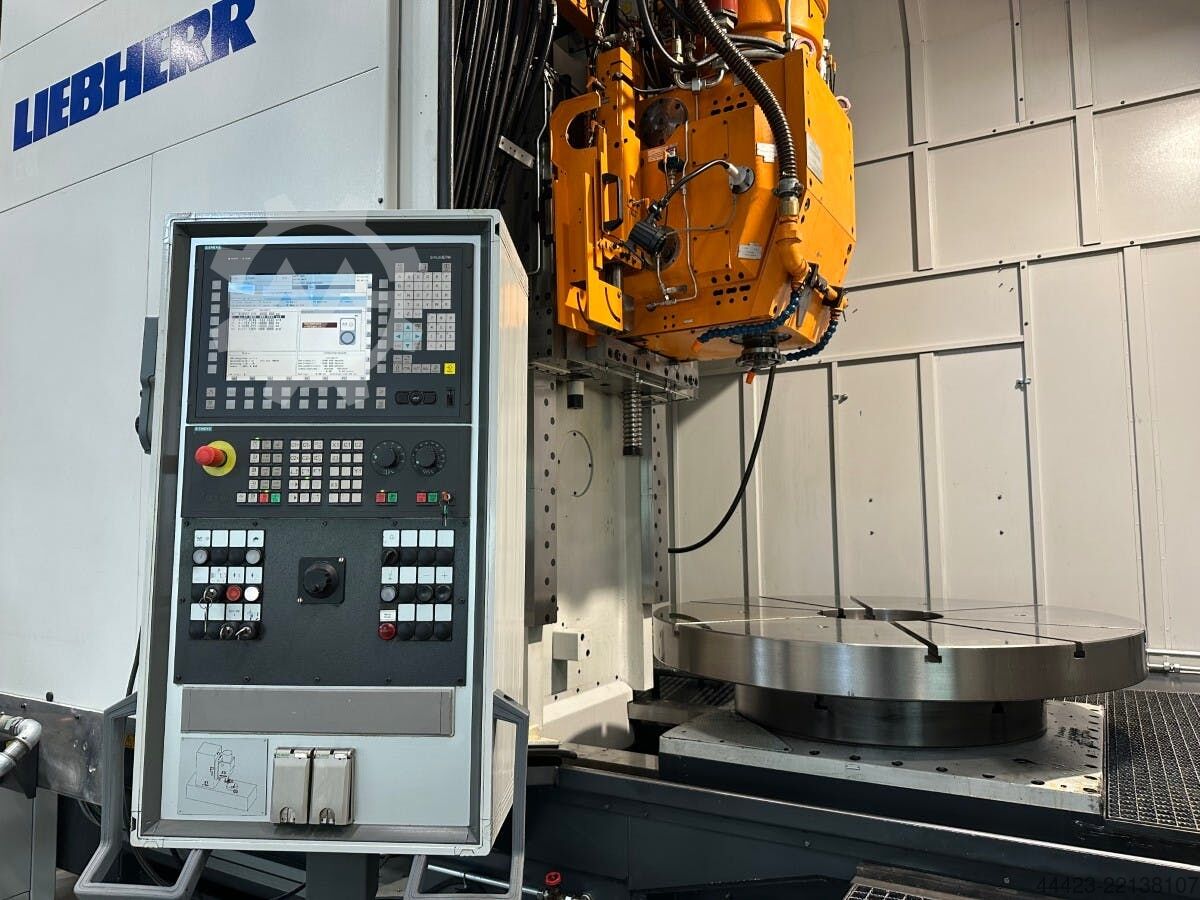

Зубофрезерный станок, 2009 года выпуска, с системой управления Siemens 840 D.
Основные характеристики
- Наружный диаметр зубчатого колеса: 1 200 мм
- Внутренний диаметр зубчатого колеса: 1 200 мм
- Максимальная ширина зубчатого колеса: 260 мм
- Максимальный диаметр заготовки: 1 500 мм
Станина
- Ход: 600 мм
- Боковая регулировка: ±60 мм

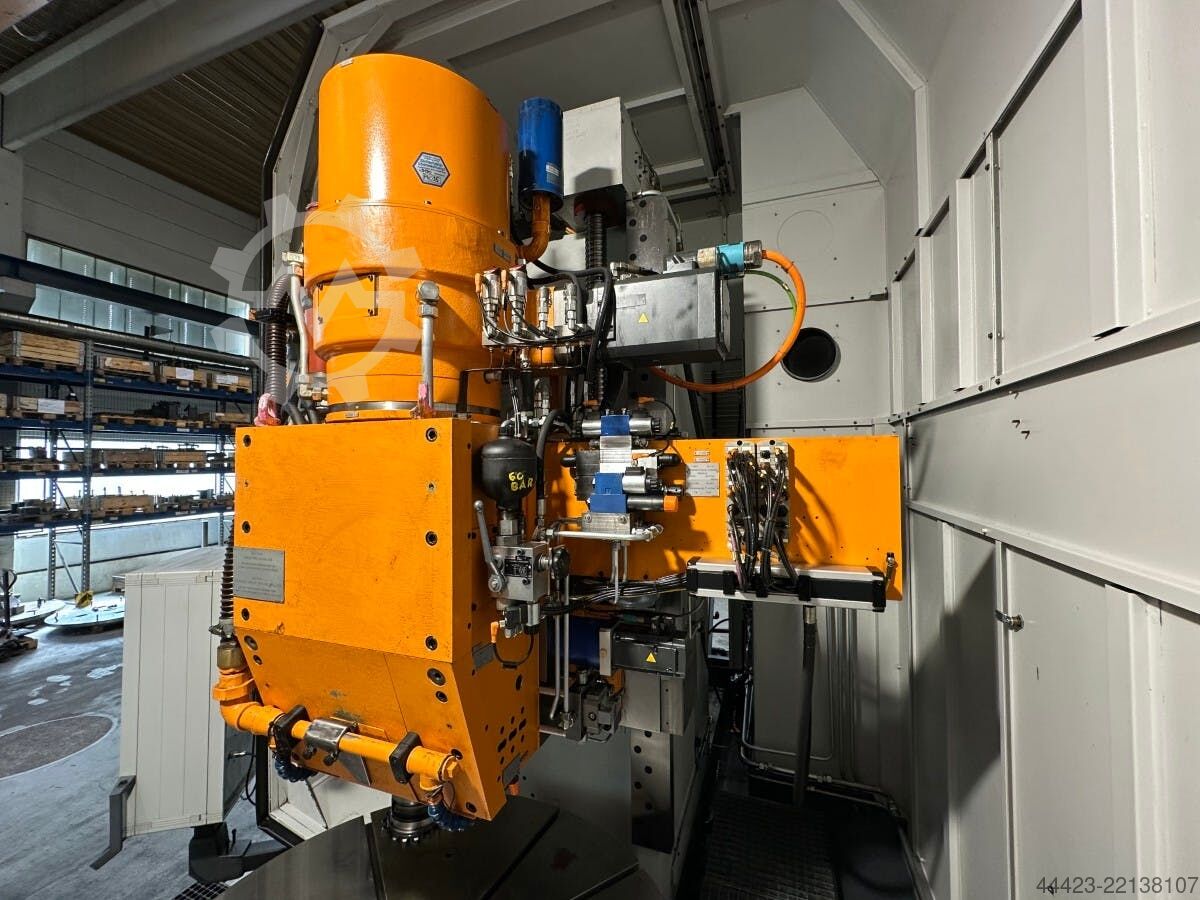

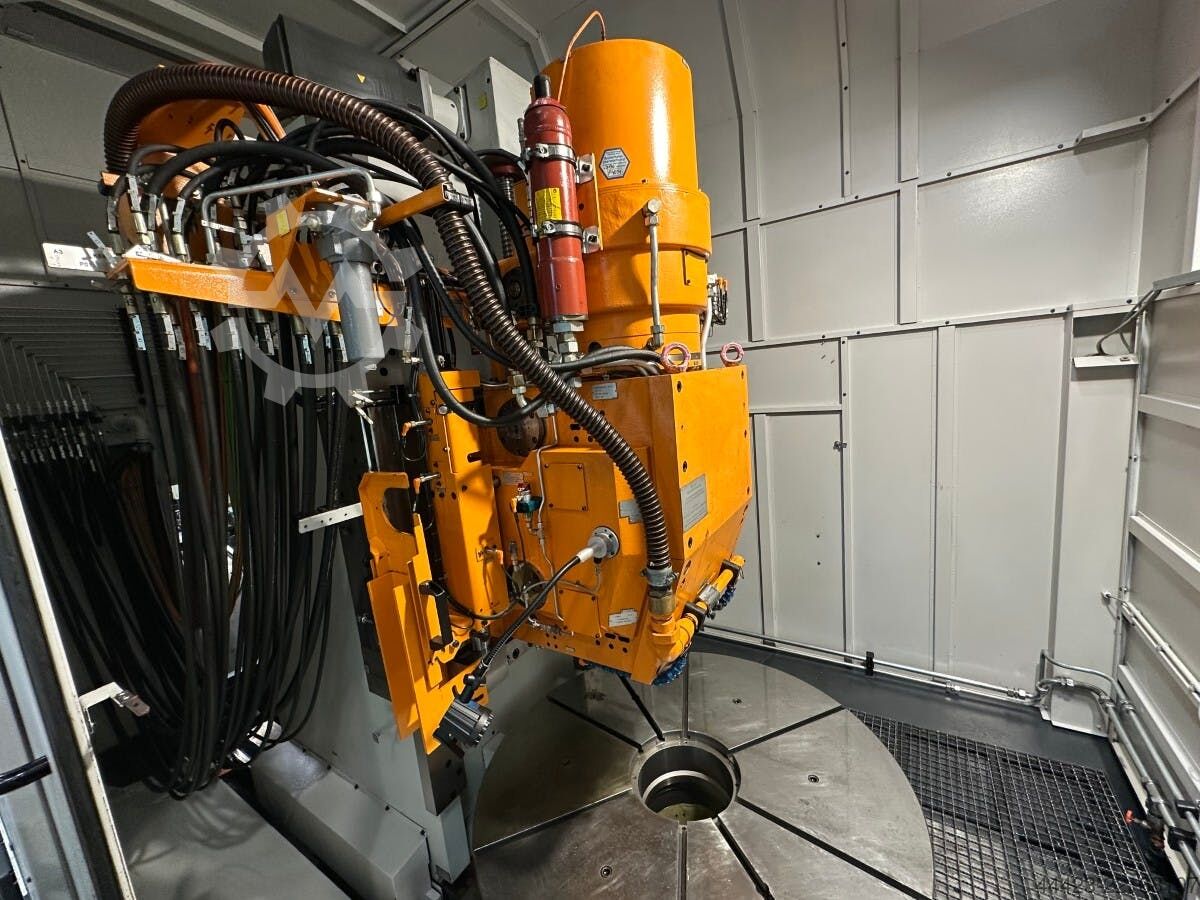

Фрезерная головка
- Диаметр шпинделя: 125 мм
- Патрон: SK 45
- Расстояние между шпинделем и столом: 0–820 мм
- Длина хода: 270 мм
- Максимальный модуль: 16 мм
- Максимальный диаметр инструмента: 300 мм
- Максимальная частота вращения шпинделя: 25 об/мин

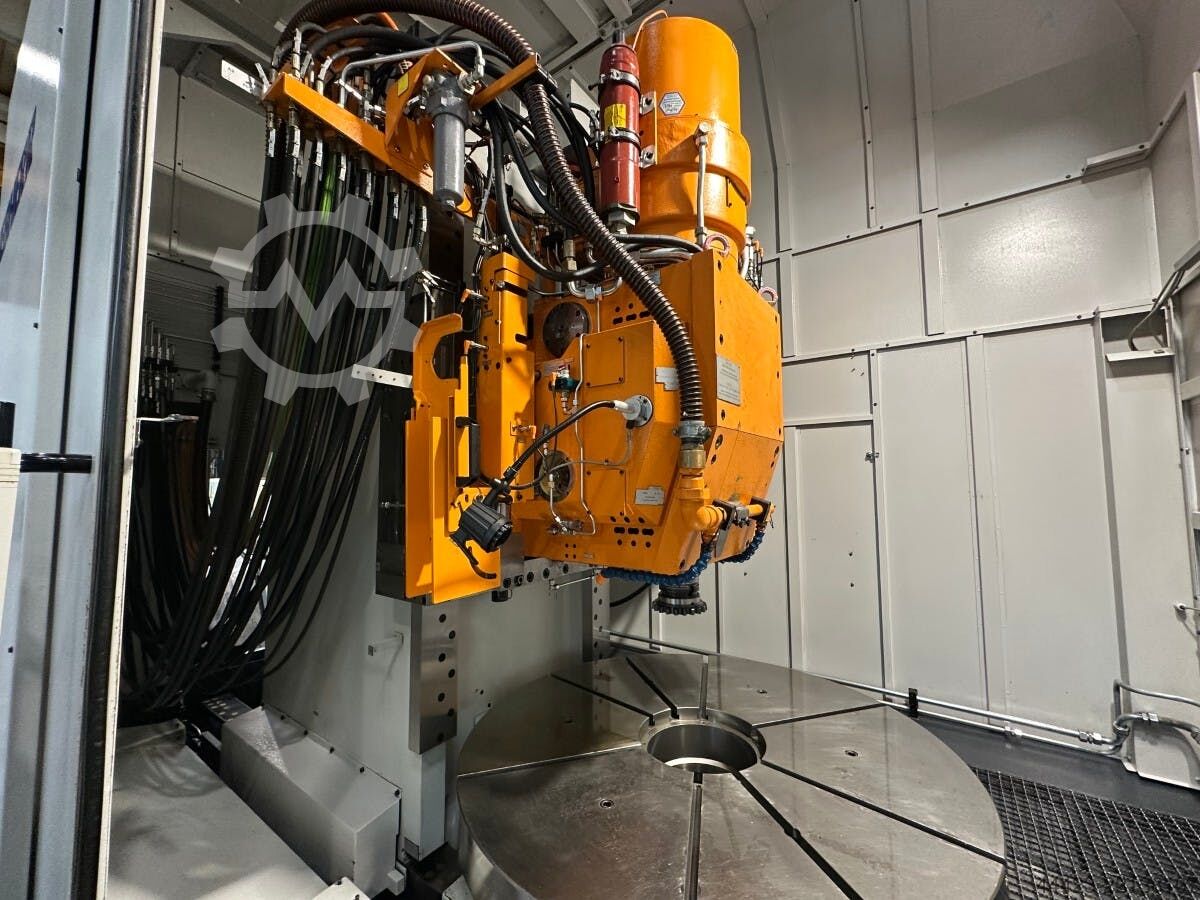

Стол
- Диаметр стола: 900 мм
- Диаметр отверстия в столе: 320 мм
- Глубина отверстия: 520 мм
- Максимальная частота вращения: 12 об/мин
- Максимальная нагрузка на стол: 95 кН

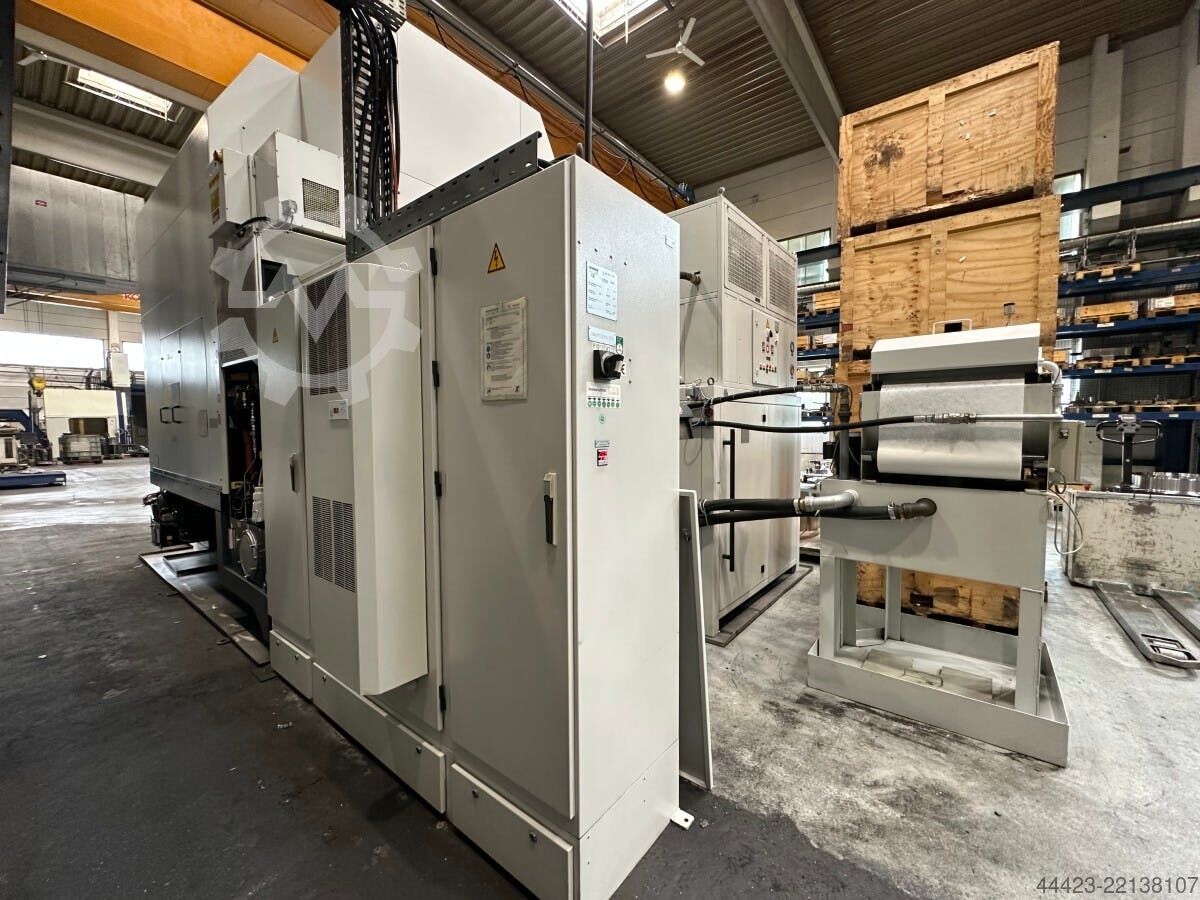

Комплектация
- Удаление стружки: 2 магнитных ленточных конвейера
- Подача СОЖ: система подачи масла для резания с фильтрацией и регулированием температуры
- Наладочный режим: электронный маховик
Технические характеристики
| Производитель | Liebherr |
|---|---|
| Модель | WSC 1200 |
| Тип оборудования | Зубодолбежный станок |
| Страна размещения | Germany |
| Год выпуска | 2009 |
| Состояние | used |
| Bore depth | 520 mm |
| Chip removal | 2 magnetic belt conveyors |
| Control system | Siemens 840 D |
| Coolant supply | Cutting oil system with filter and temperature control |
| Distance between spindle and table | 0–820 mm |
| External gear diameter | 1,200 mm |
| Internal gear diameter | 1,200 mm |
| Lateral adjustment | +/- 60 mm |
| Max. module | 16 mm |
| Max. speed | 12 rpm |
| Max. spindle speed | 25 rpm |
| Max. table load | 95 kN |
| Max. tool diameter | 300 mm |
| Maximum gear width | 260 mm |
| Maximum workpiece diameter | 1,500 mm |
| Set-up operation | Electronic handwheel |
| Spindle diameter | 125 mm |
| Stroke length | 270 mm |
| Table bore | 320 mm |
| Table diameter | 900 mm |
| Tool holder | SK 45 |
| Travel | 600 mm |
| Year of manuf. | 2009 |
| Year of manufacture | 2009 |
