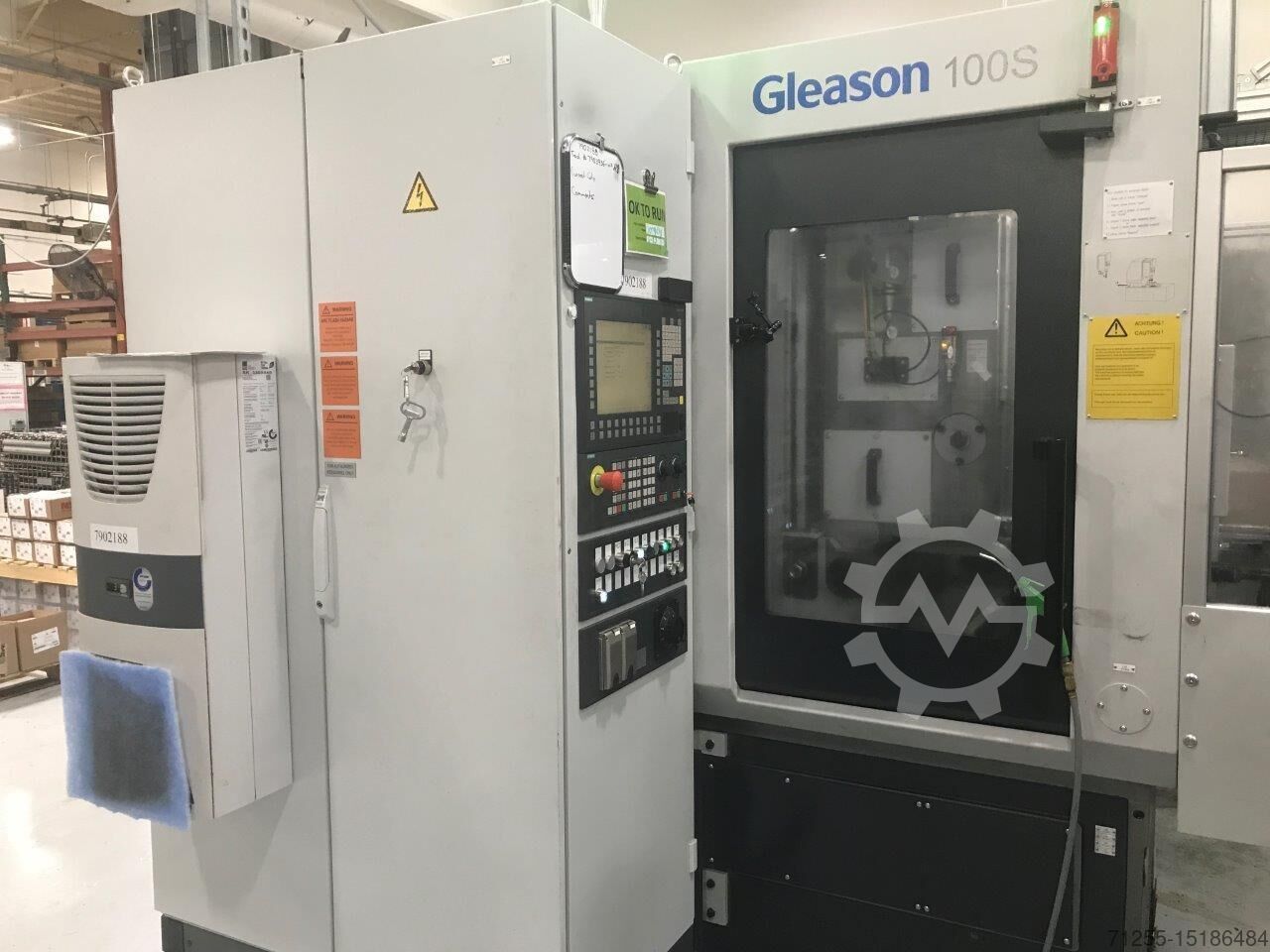

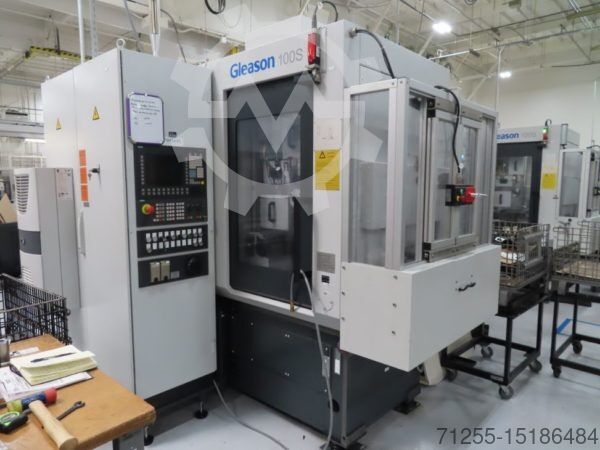

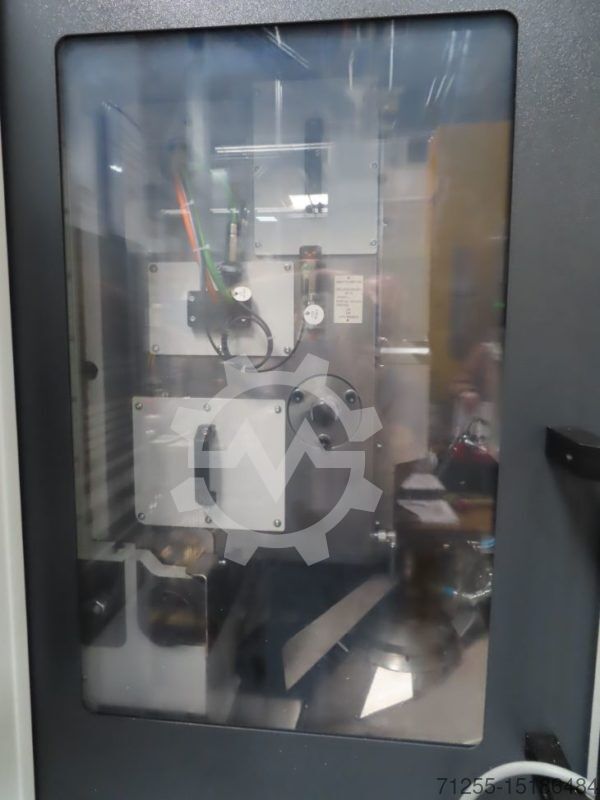

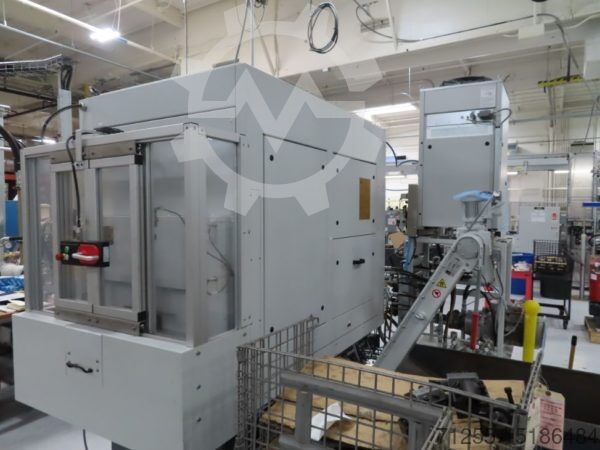

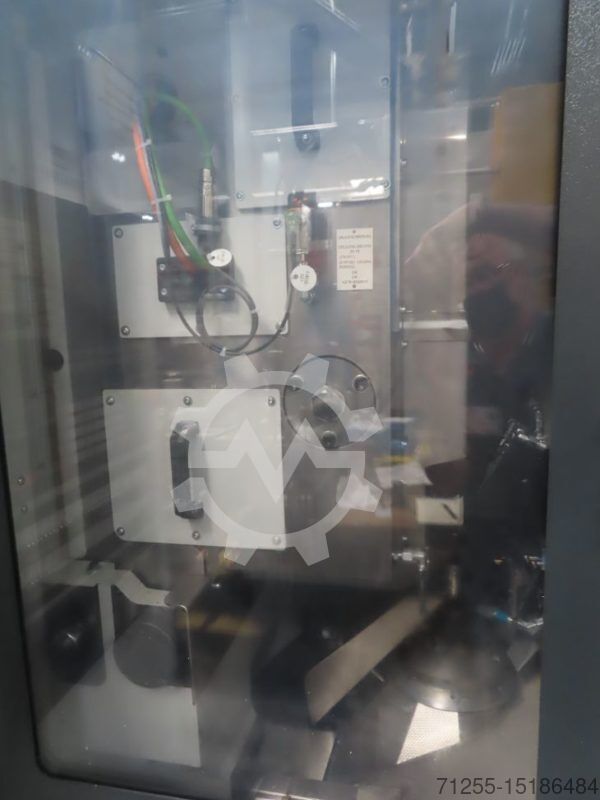

Gleason 100S
Фотографии
Описание
Зубоформовочный станок 100S для обработки цилиндрических и косозубых шестерён с шириной венца до 100 мм. Предназначен для обработки внутренних и наружных зубчатых колёс, а также зубчатых колёс с бочкообразной и конической формой зубьев. Занимаемая площадь — всего 6 м², что делает станок одним из самых компактных в своём классе.
Комплектация

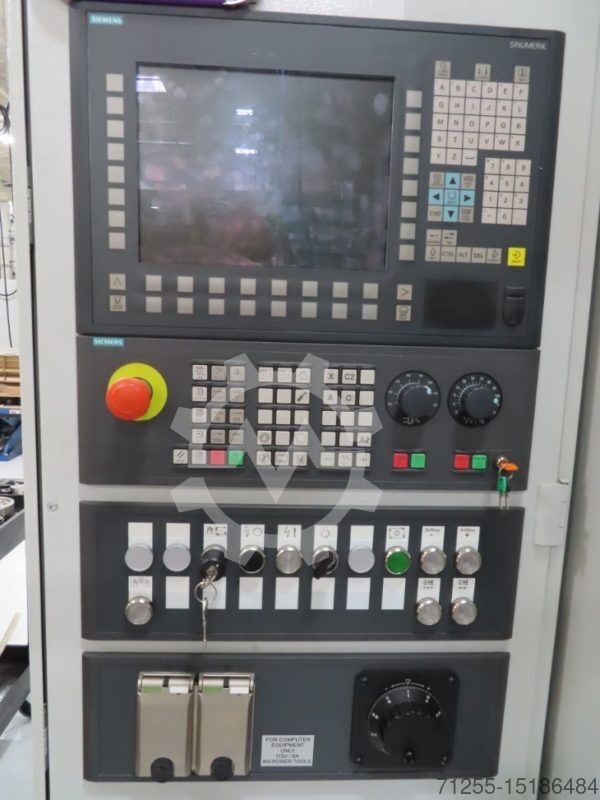

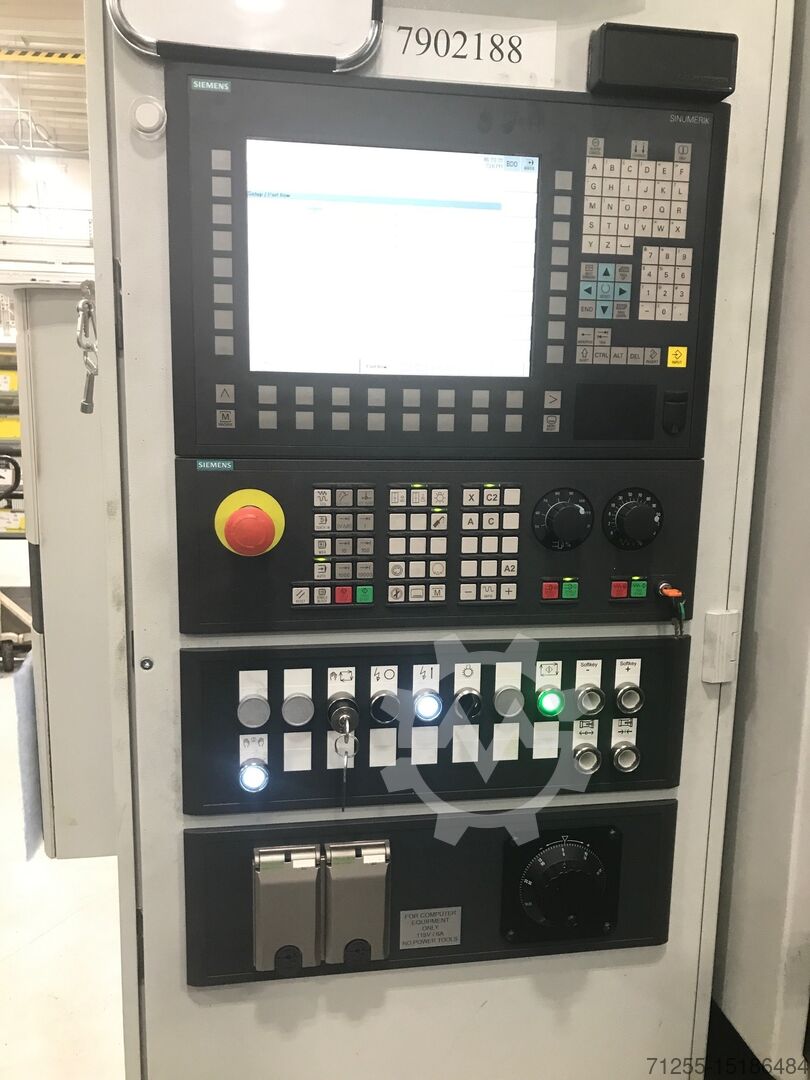

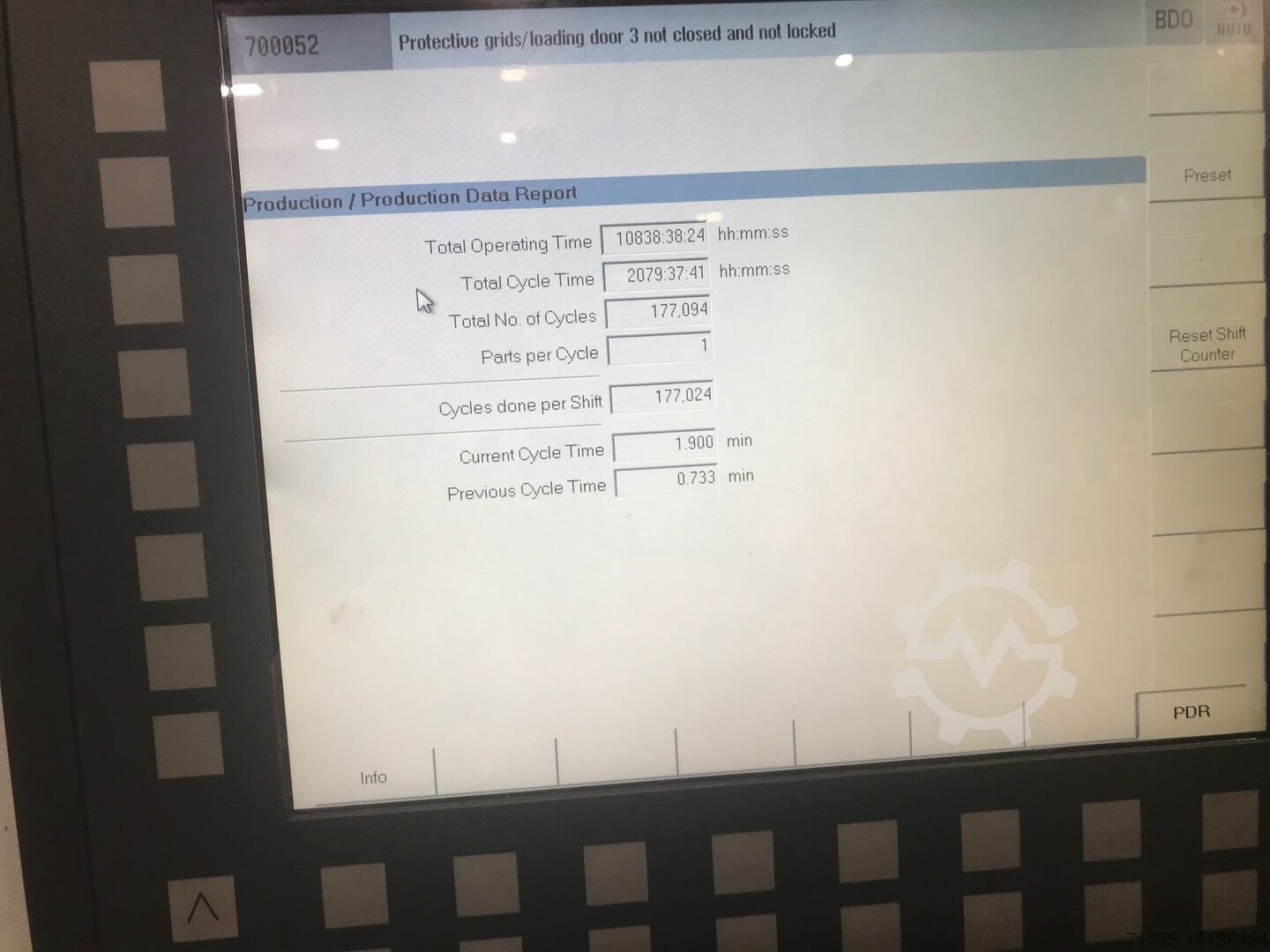

- Система управления Siemens Sinumerik 840D SL.

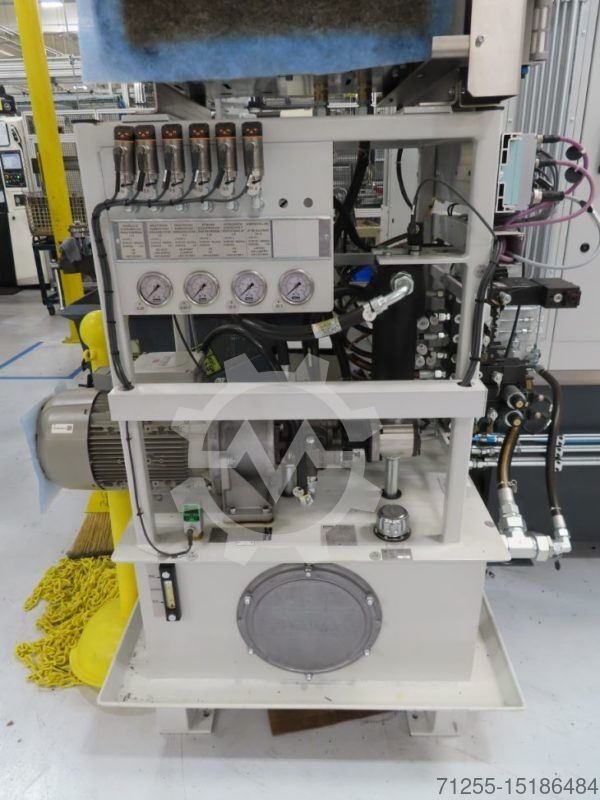

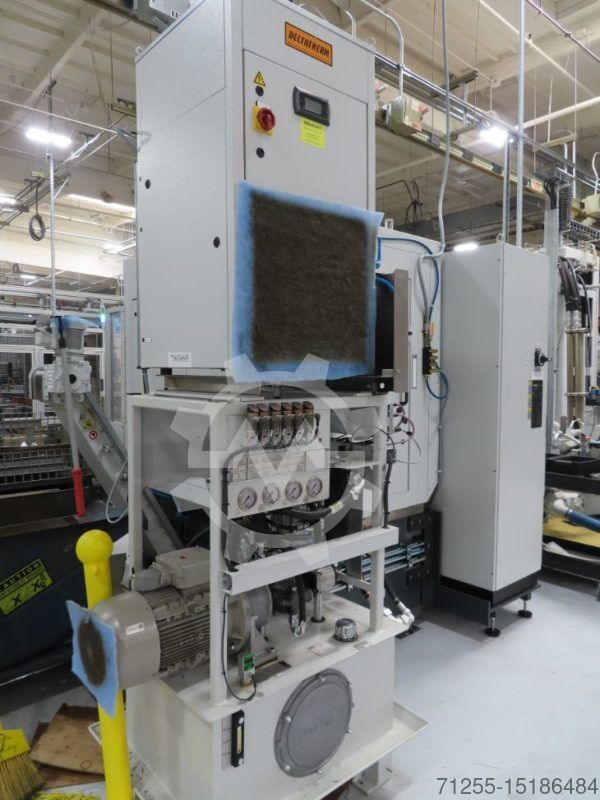

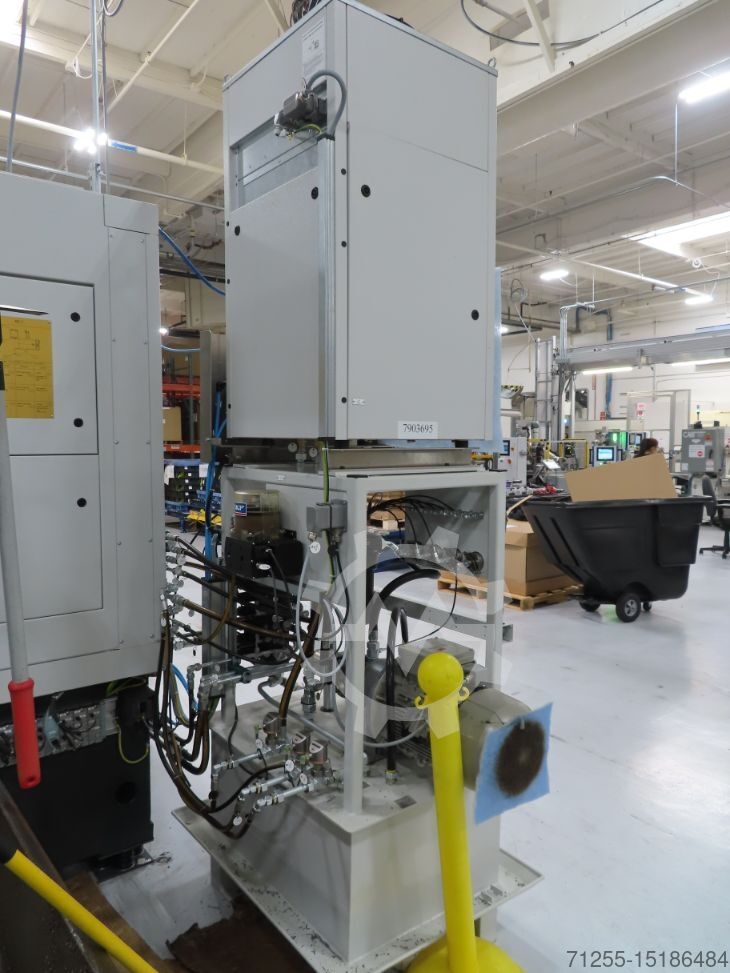

- Гидравлическая система.
- Система загрузки с поворотом на 180°.
- Шпиндель HSK-63.
- Автоматическая регулировка хода.

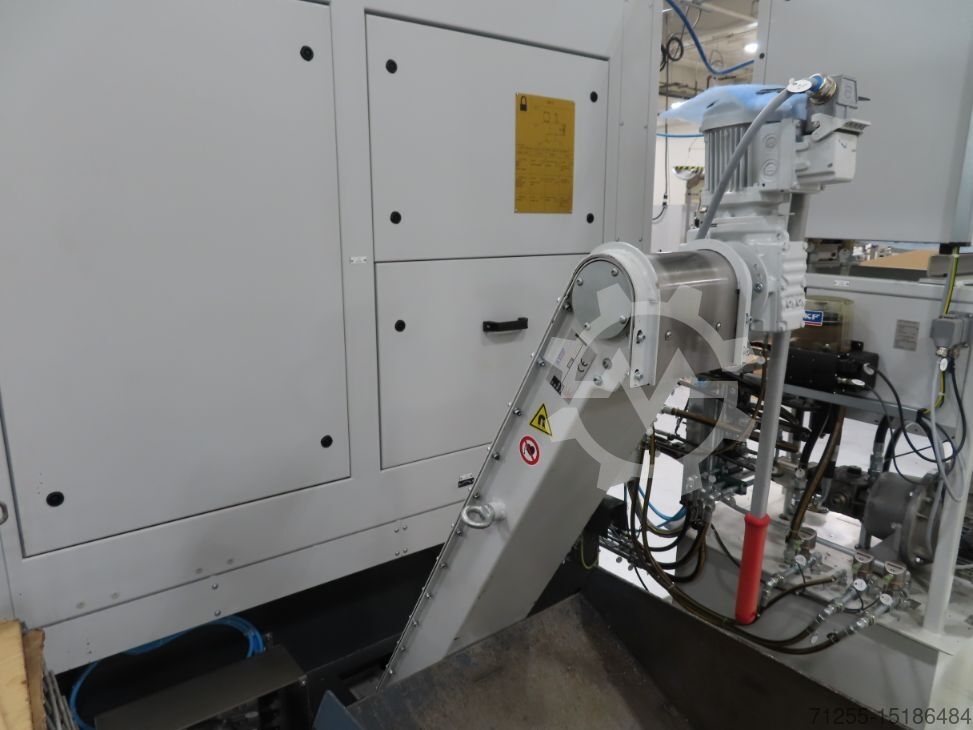

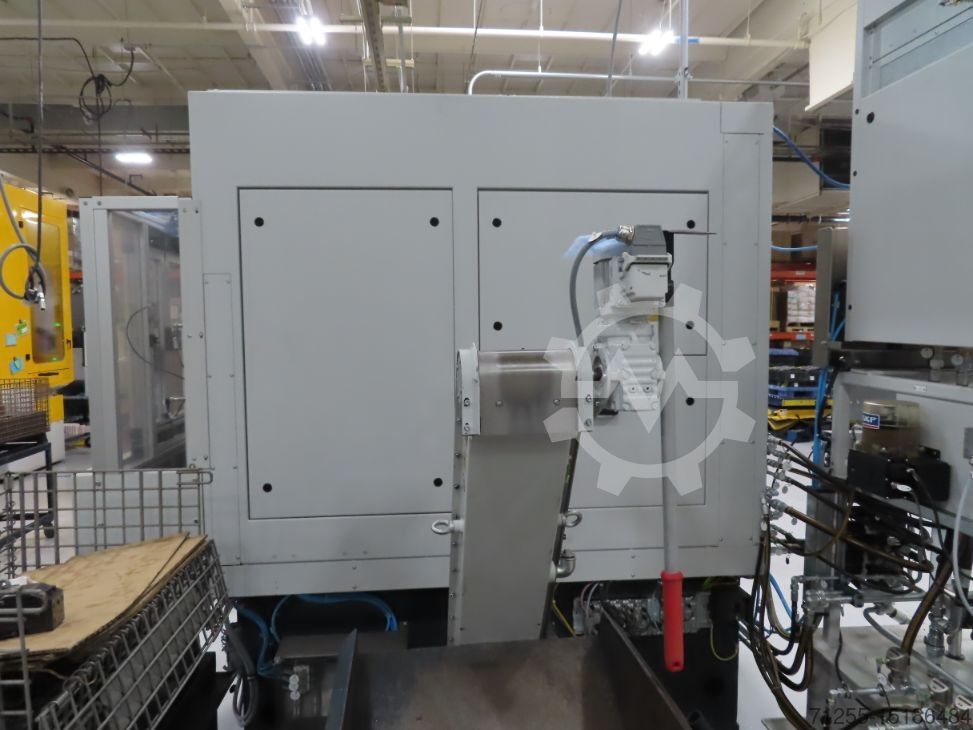

- Стружкоуборочный конвейер.
- Корзина для стружки.
- Система автоматизации Flexlink.
- Пневматическое оборудование Festo.
- Кондиционеры шкафов управления Rittal.
- Охладитель.

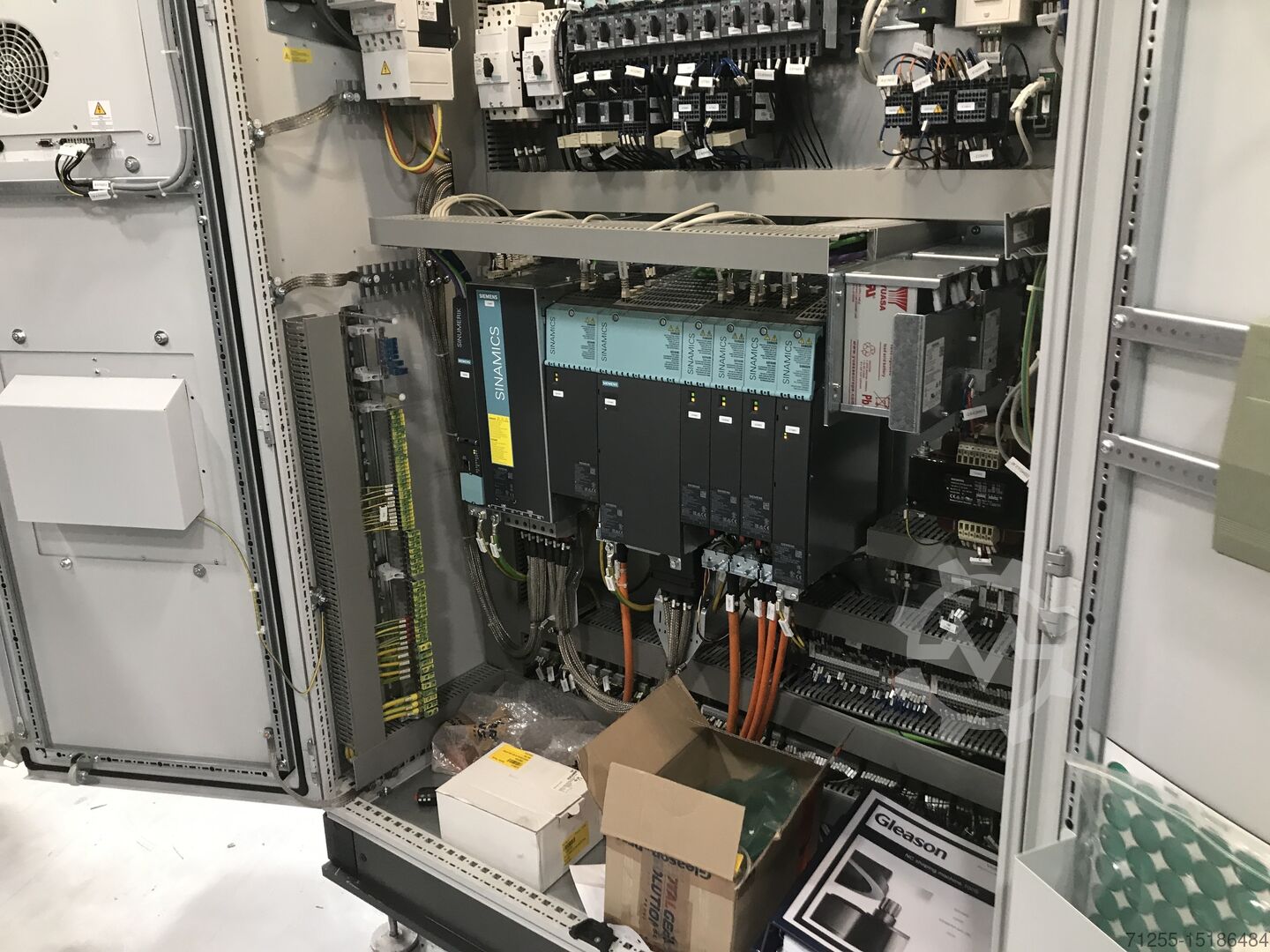

- Электродвигатель и система управления: 480 В, 3 фазы, 60 Гц, 35 кВА.
Технические характеристики
Обрабатываемая деталь с наружным зубчатым венцом:
- Максимальный модуль (сталь с прочностью приблизительно 600 Н/мм²): 3 мм.
- Максимальная ширина: 26 мм.
- Максимальный диаметр: 100 мм.
Обрабатываемая деталь с внутренним зубчатым венцом:
- Максимальный модуль (сталь с прочностью приблизительно 600 Н/мм²): 3 мм.
- Максимальная ширина: 26 мм.
- Максимальный диаметр окружности качания: 150 мм.
- Максимальный внутренний диаметр: 100 мм.
Инструмент:
- Посадочный конус в шпинделе инструмента: HSK-D63.
- Диаметр зубоформовочного шпинделя: 85 мм.
- Максимальная длина хода: 30 мм.
Перемещения станка:
- Радиальное перемещение (ось X): 180 мм.
- Наклон колонны (ось B): от −1 до +11°.
Рабочий стол:
- Наружный диаметр: 220 мм.
- Диаметр зажима: 160 мм.
- Отверстие: 63 мм.
Скорости и подачи:
- Подача по оси X: 12 000 мм/мин.
- Рабочий стол (ось C): 0–400 мин⁻¹.
- Инструмент (ось C2): 0–300 мин⁻¹.
- Ход шпинделя (ось A): 500–3000 мин⁻¹.
Электрооборудование:
- Рабочее напряжение: 480 В.
- Напряжение питания: 115 В.
- Напряжение управления: 24 В.
- Частота: 60 Гц.
- Подключаемая мощность станка: 35 кВА.
- Сечение кабеля: 35 мм².
- Защита: 80 А.
Габаритные размеры (Д × Ш × В): 3380 × 3950 × 3015 мм.
Масса станка: 7800 кг.
Технические характеристики
| Производитель | Gleason |
|---|---|
| Модель | 100S |
| Тип оборудования | Зубодолбежный станок |
| Страна размещения | United States |
| Год выпуска | 2019 |
| Состояние | excellent (used) |
| -Bore | 63 mm |
| -Cable Cross-Sectional Area | 35 mm2 |
| -Clamping Diameter | 160 mm |
| -Column Tilting (B-Axis) | -1 - +11 Degrees |
| -Connected Load of Machine | 35 kVA |
| -Control Voltage | 24V |
| -Cutter (C2-Axis) | 0-300 min-1 |
| -Diameter Shaping Spindle | 85 mm |
| -External Diameter | 220 mm |
| -Feed Rate X-Axis | 12,000 mm/min |
| -Frequency | 60 Hz |
| -Largest Module (Steel W/Approximate 600 N/mm2) | 3 mm |
| -Largest Module (Steel With Approximate 600 N/mm2) | 3 mm |
| -Locating Cone In The Cutter Spindle | HSK-D63 |
| -Maximum Diameter | 100 mm |
| -Maximum Internal Diameter | 100 mm |
| -Maximum Stroke Length | 30 mm |
| -Maximum Swing Diameter | 150 mm |
| -Maximum Width | 26 mm |
| -Operating Voltage | 480V |
| -Protection | 80 A |
| -Radial (X-Axis) | 180 mm |
| -Spindle Stroke (A-Axis) | 500-3,000 min-1 |
| -Supply Voltage | 115V |
| -Workpiece Table (C-Axis) | 0-400 min-1 |
| Machine Overall Dimensions (L x W x H) | 3,380 x 3,950 x 3,015 mm |
| Weight of Machine | 7,800 kg |
