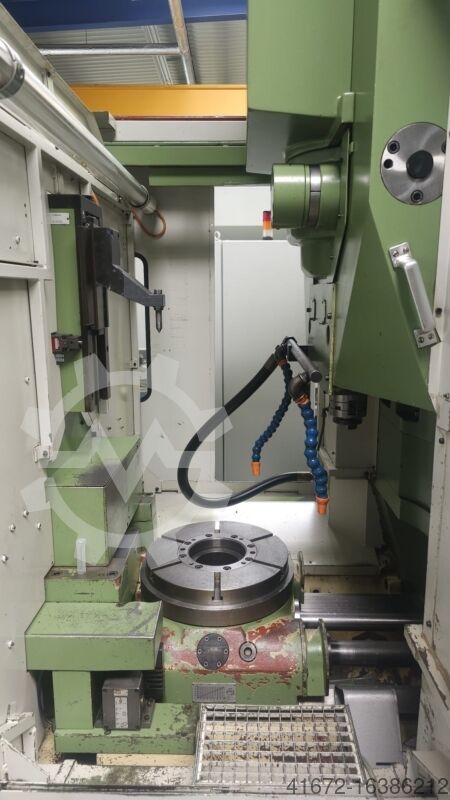

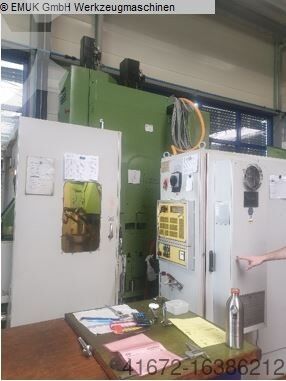

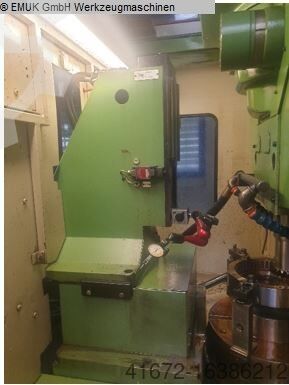

LORENZ LS 424

Зубообрабатывающий станок с системой ЧПУ BWO, 5-осевым управлением. Год выпуска: приблизительно 1989.

Технические характеристики

• Максимальный диаметр колеса: 420 мм
• Ширина зубчатого венца: 120 мм
• Максимальный модуль: 8
• Минимальный модуль: 0,5
• Число ходов: 32–800 ход/мин
• Суммарная потребляемая мощность: 50 кВт
• Ход по оси X: 360 мм
• Ход по оси Z: 154 мм
• Ход по оси L: 137 мм
• Максимальная нагрузка на стол: 1000 кг

Система управления и оснащение

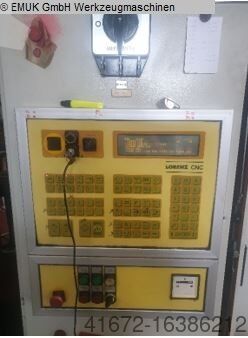

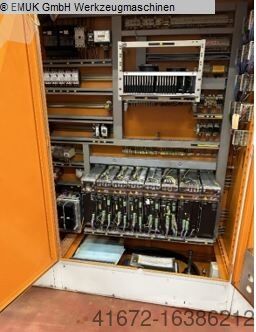

• Система управления: BWO CNC.
• 5 осей с ЧПУ: C, D, X, Z, L.
• Автоматическая регулировка положения хода.
• Автоматическая регулировка длины хода.
• Увеличение высоты станка: промежуточная плита 100 мм.
• Прямолинейная направляющая.
• Увеличение высоты станка: 200 мм.

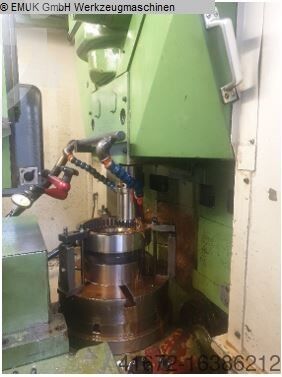

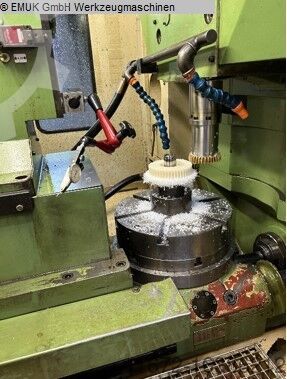

• Автоматическое зажимное устройство для заготовки.

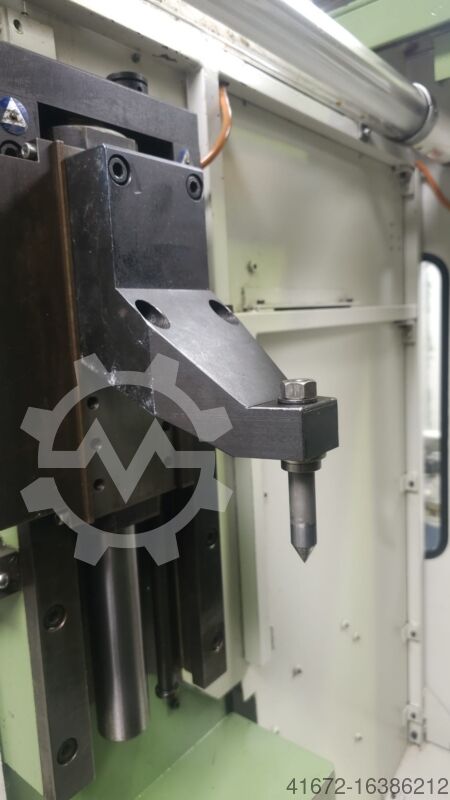

• Контропора.

Габариты и масса

• Масса станка: приблизительно 9 т.
• Габариты станка: приблизительно 5,3 × 3,9 × 3,4 м.
• Масса станка: приблизительно 8400 тонн.
• Требуемая площадь: приблизительно 5,3 × 3,9 × 3,5 м.
