Fellows 70-15

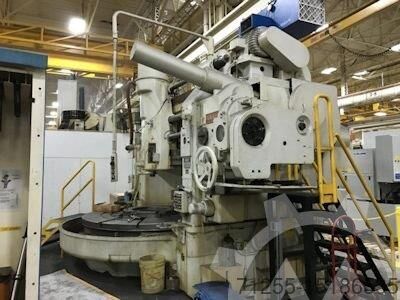

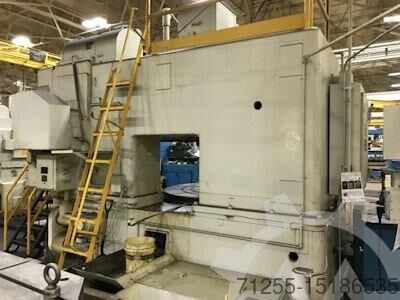

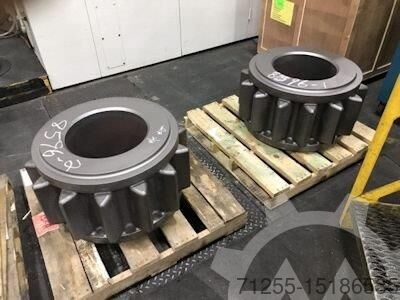

Зубофрезерный станок Fellows 70-15 — тяжёлый вертикальный зубодолбёжный станок модели 70-15 производства Fellows, предназначенный для изготовления наружных прямозубых цилиндрических зубчатых колёс с диаметром делительной окружности до 70", а также внутренних прямозубых зубчатых колёс и шлицев с диаметром делительной окружности от 0 до 88", независимо от радиуса зубодолбёжного резца. Сочетание этой особенности с возможностью обработки деталей шириной венца до 15" и нарезания зубьев с модулем 1.7 DP по стали обеспечивает обработку широкого диапазона крупных зубчатых деталей.

Комплектация

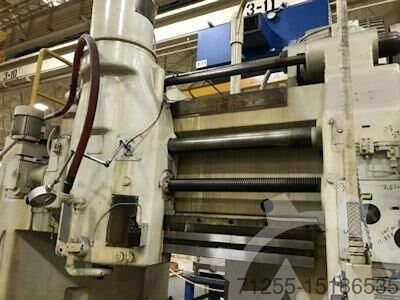

• Основная станина с рабочим столом, верхней колонной, ползуном и направляющей ползуна — конструкция «Super Robust».
• Система станка с методом отвода резца «Saddle Backoff».
• Шпиндель резца диаметром 6,25" со стандартной прямозубой направляющей.
• Позиционирование резца с помощью кнопки пошагового перемещения.
• Ускоренное вращение рабочего шпинделя для правки заготовки.
• Ускоренное перемещение салазок относительно заготовки.
• Механизм автоматической подачи по глубине на один—четыре прохода, с 4-скоростным двигателем, обеспечивающим изменение скорости на чистовом проходе.
• Комплект сменных шестерён для рабочих движений и подач.
• Комплект сменных шестерён для изменения длины хода.
• Плита-проставка 2".

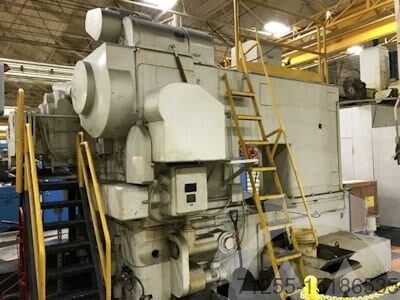

• Главный приводной двигатель 15 HP, 650/220 об/мин, 240 В, 60 Гц, с выпрямительным блоком Westinghouse для переменного тока.
• Принудительная централизованная смазка рабочих элементов с контроллером смазки «Lubriquip Lub Controller».
• Бак для охлаждающей жидкости, насос и трубопроводы, стружкосборный поддон.
• Полный комплект электрооборудования.
• Комплект ограждений и кожухов.

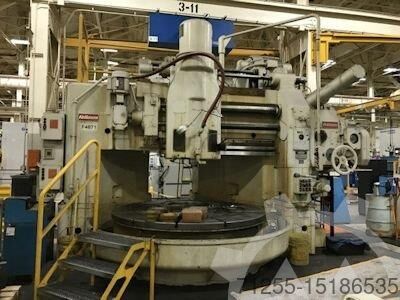

• Стол с Т-образными пазами диаметром 84".
• Гидравлическая система.
• Рабочая лампа.
• Рабочая площадка.
• Переходник для резца.
• Руководства по эксплуатации.

Технические характеристики

• Максимальный номинальный диаметр наружного зубчатого колеса: 70".
• Максимальный номинальный диаметр внутреннего зубчатого колеса: 88".
• Максимальный диаметр устанавливаемой заготовки: 104".
• Диаметр рабочего стола: 84".
• Максимально допустимая масса заготовки и приспособления: 36 000 фунтов.
• Максимальное расстояние от оси рабочего шпинделя до оси шпинделя резца: 35".
• Минимальное расстояние от оси рабочего шпинделя до оси шпинделя резца: 0".
• Максимальная высота просвета для заготовки и приспособления при верхнем положении шпинделя резца: 28".
• Максимальный диаметральный шаг (зубья полной длины): 2 DP.
• Максимальный диаметральный шаг (укороченные зубья): .75 DP.
• Максимальный диаметральный шаг (шлицы с углом профиля 30°): 2-5/5 DP.
• Диаметр шпинделя резца: 6,25".
• Максимальная длина хода: 19.118".
• Максимальная номинальная ширина венца: 15".
• Скорость возвратно-поступательного движения, бесступенчато регулируемая: от 5 до 122 S.P.M..
• Максимальная подача ползуна резца: .0020 дюйма/мин.
• Минимальная подача ползуна резца: .0005 дюйма/мин.
• Максимальная круговая подача за ход (на 1" диаметра резца): .0068"/мин.
• Минимальная круговая подача за ход (на 1" диаметра резца): .0006"/мин.
• Ориентировочные габариты станка: 192" Д × 144" Ш × 150" В.
• Ориентировочная масса станка: 95 000 фунтов.
