LIEBHERR LS 122
Фотографии
Описание

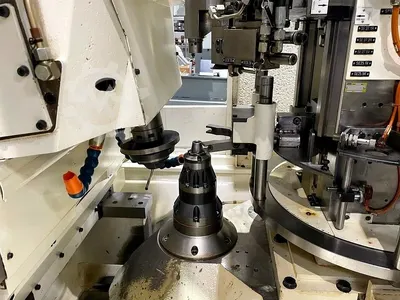

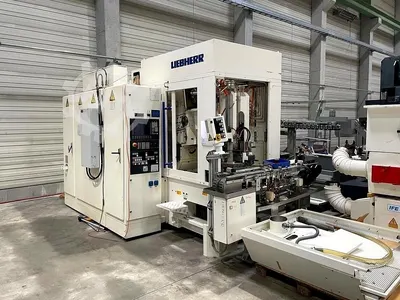

Зубодолбёжный станок с системой управления SINUMERIK 840 D.
Технические характеристики
- Максимальный диаметр колеса: 125 мм
- Максимальный модуль: 3
- Максимальная ширина зубчатого колеса (прямозубые колёса): 24 мм
- Межосевое расстояние: от −25 до +180 мм
- Максимальный угол поворота: 12°
- Максимальный угол наклона зуба: 45°
Стол
- Диаметр стола: 145 мм
- Диаметр отверстия стола: 80 мм
- Бесступенчатая регулировка частоты вращения стола: 0,03–50 об/мин
Зубодолбёжный шпиндель
- Частота двойных ходов: 1 500–3 000 дв. ход/мин
- Регулировка хода: 70 мм
- Длина хода, мин./макс.: 0–30 мм
- Диаметр зубодолбёжного шпинделя: 85 мм
- Интерфейс крепления инструмента: HSK 80 B
Инструмент и заготовка
- Число зубьев инструмента: 1–200
- Минимальный модуль инструмента: 0,05
- Число зубьев заготовки: 1–1 500
- Минимальный модуль заготовки: 0,05
Система управления
- Система управления: SINUMERIK 840 D
Электрические характеристики
- Мощность привода: 7,5 кВт
- Суммарная подключаемая мощность: 30 кВА
Масса и габариты
- Масса станка: около 8 т
- Требуемая площадь и высота установки: около 4,3 × 2,8 × 2,9 м
Комплектация
- Поворотный люнет с 4 фиксированными положениями
- Автоматический загрузчик заготовок
- Линейный магазин заготовок
Технические характеристики
| Производитель | LIEBHERR |
|---|---|
| Модель | LS 122 |
| Тип оборудования | Зубодолбежный станок |
| Страна размещения | Germany |
| Год выпуска | 2002 |
| Состояние | ready for operation (used) |
| Centre distance | -25 to +180 mm |
| Control | SINUMERIK 840 D |
| Cutter holder interface | HSK 80 B |
| Drive power | 7.5 kW |
| Infinitely variable table speeds | 0.03 – 50 rpm |
| Machine weight | approx. 8 t |
| Max. gear width (spur gears) | 24 mm |
| Max. helix angle | 45 ° |
| Max. module | 3 |
| Max. swivel angle | 12 ° |
| Max. wheel diameter | 125 mm |
| Min. tool module | 0.05 |
| Min. workpiece module | 0.05 |
| Shaping spindle diameter | 85 mm |
| Space requirement | approx. 4.3 × 2.8 × 2.9 m |
| Stroke adjustment | 70 mm |
| Stroke length min./max. | 0 – 30 mm |
| Strokes (double strokes) | 1,500 – 3,000 DS/min |
| Table bore | 80 mm |
| Table diameter | 145 mm |
| Tool number of teeth | 1 – 200 |
| Total connected load | 30 kVA |
| Workpiece number of teeth | 1 – 1,500 |
