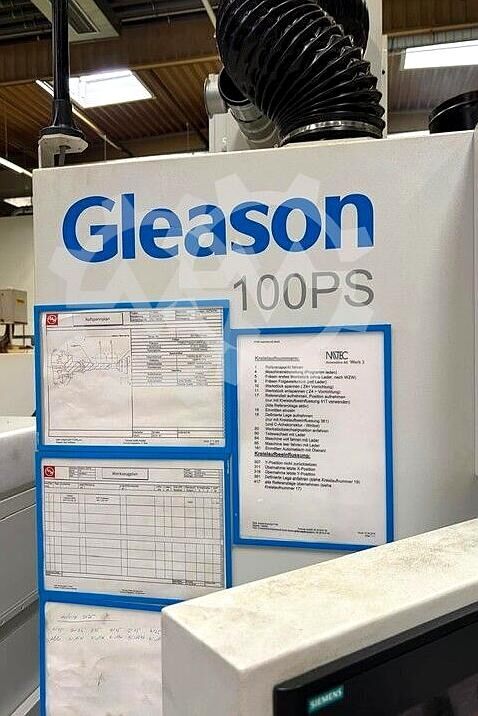

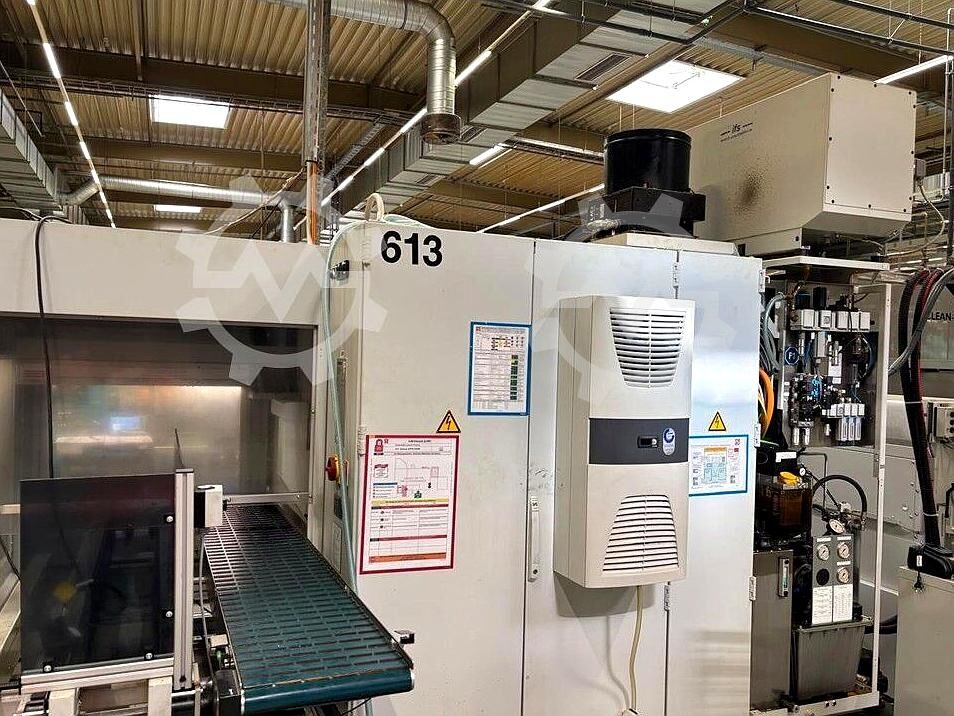

GLEASON 100PS
Фотографии
Описание

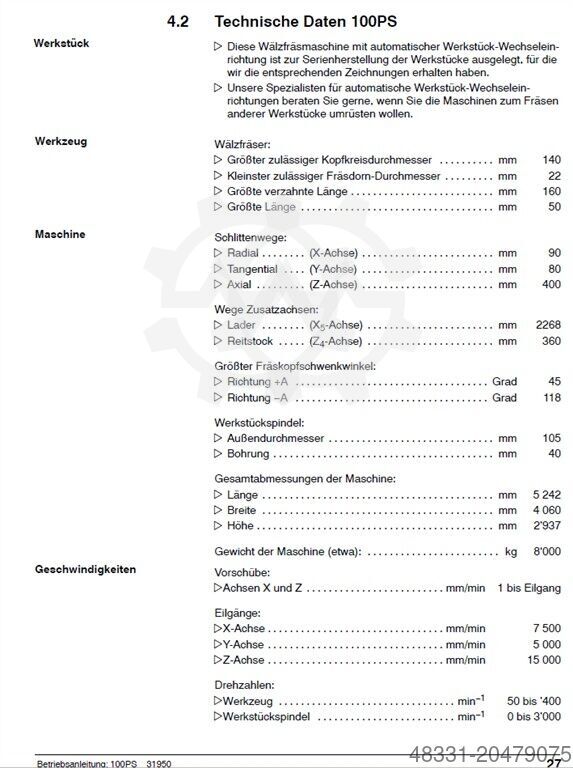

Технические характеристики

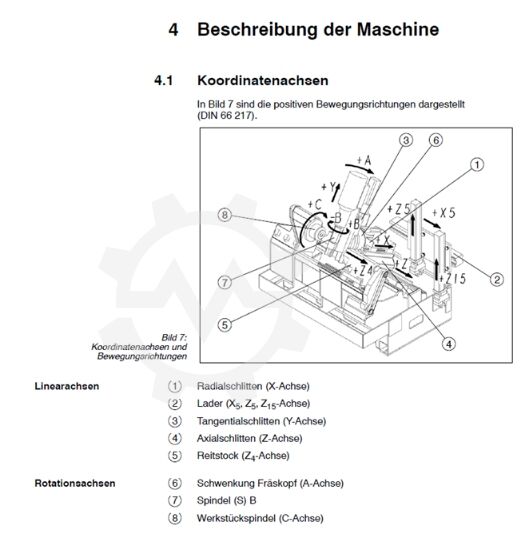

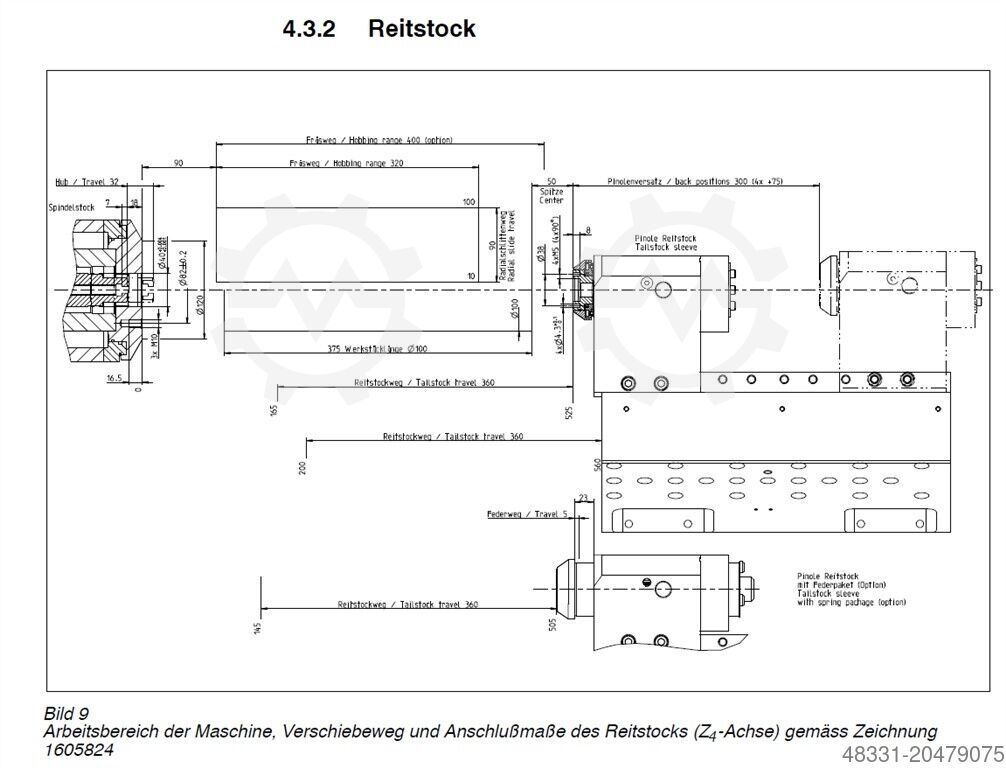

- Перемещение по оси X: 90 мм
- Перемещение по оси Y: 80 мм
- Перемещение по оси Z: 400 мм
- Максимально допустимый диаметр окружности головки: 140 мм
- Диаметр оправки фрезы: 22 мм
- Максимальная длина зубонарезания: 160 мм

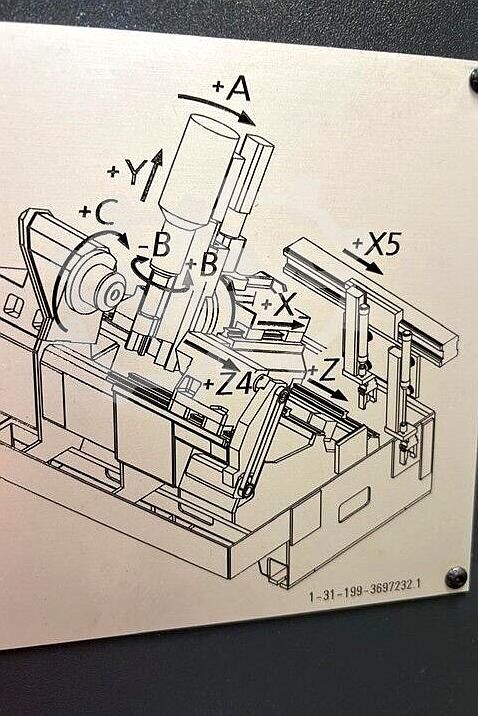

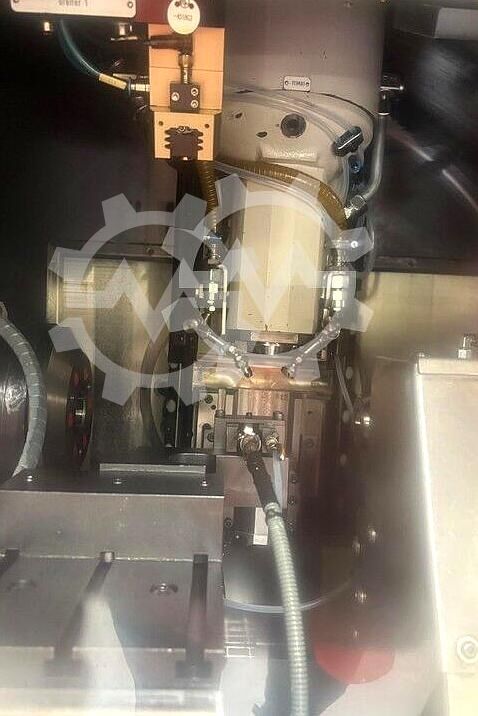

Углы поворота

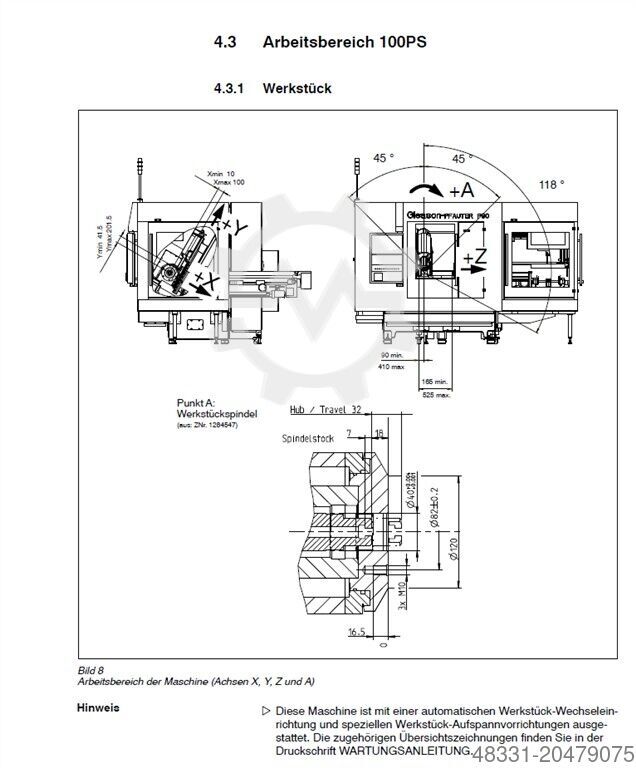

- Максимальный угол поворота фрезерной головки в направлении +A: 45°
- Максимальный угол поворота фрезерной головки в направлении −A: 118°

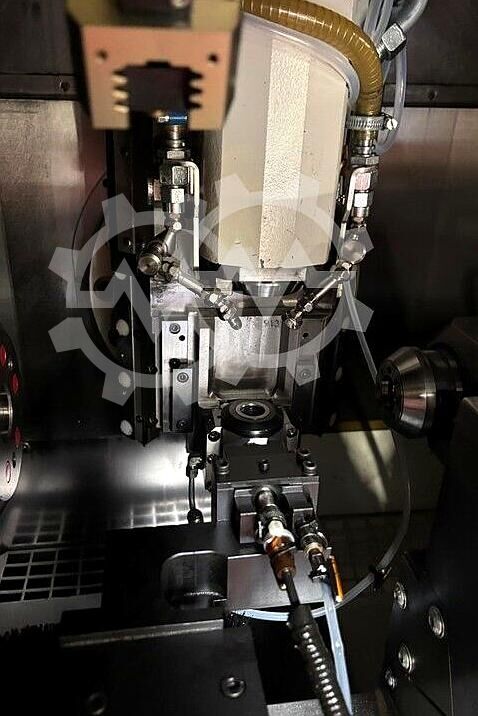

Шпиндель заготовки
- Наружный диаметр: 105 мм
- Диаметр отверстия: 40 мм
Ускоренные перемещения
- Ось X: 7 500 мм/мин
- Ось Y: 5 000 мм/мин
- Ось Z: 15 000 мм/мин
Частота вращения
- Инструмент: от 50 до 4 000 об/мин
- Максимальная частота вращения шпинделя заготовки: 3 000 об/мин

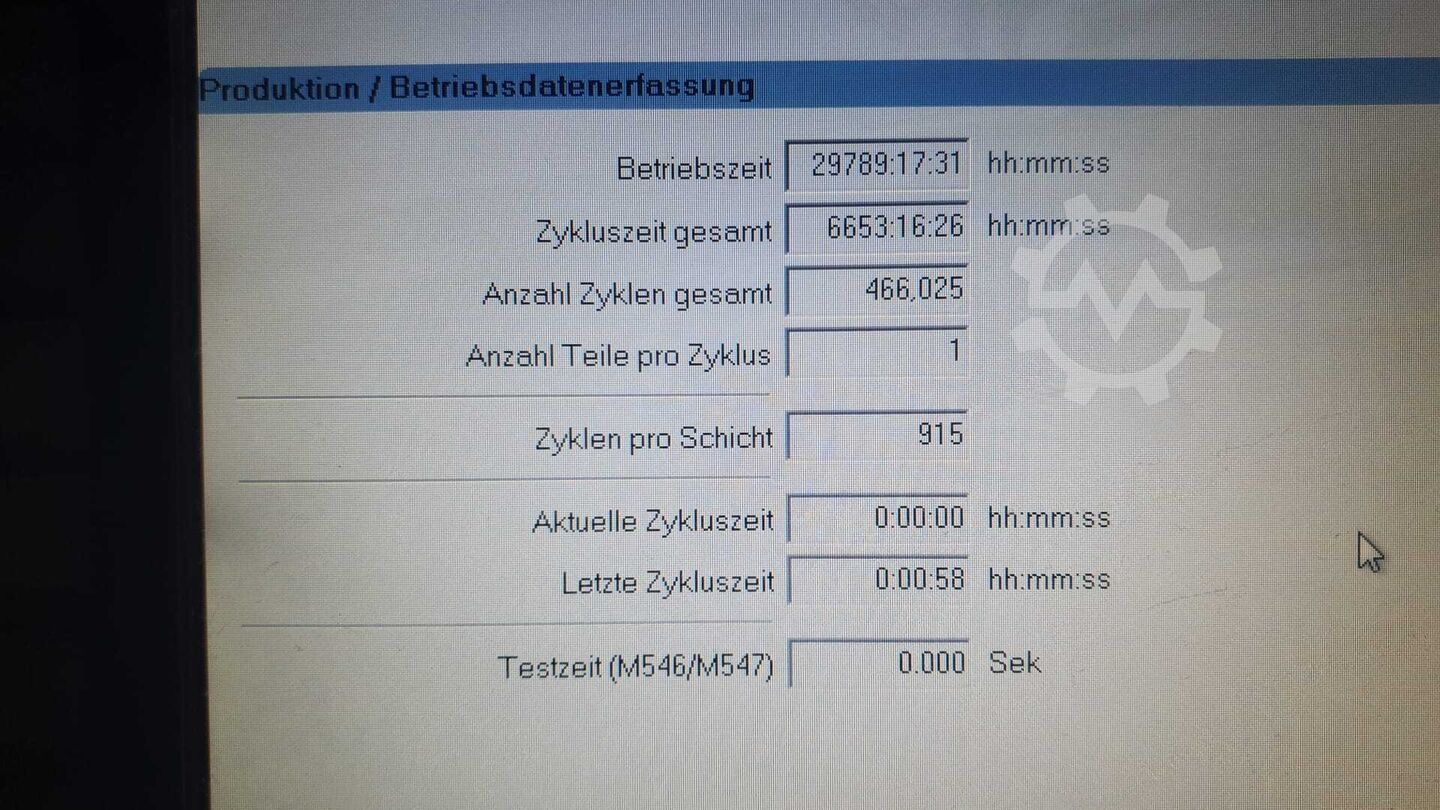

Сведения о станке
- Наработка: 29 790 ч
- Время циклов: 6 654 ч

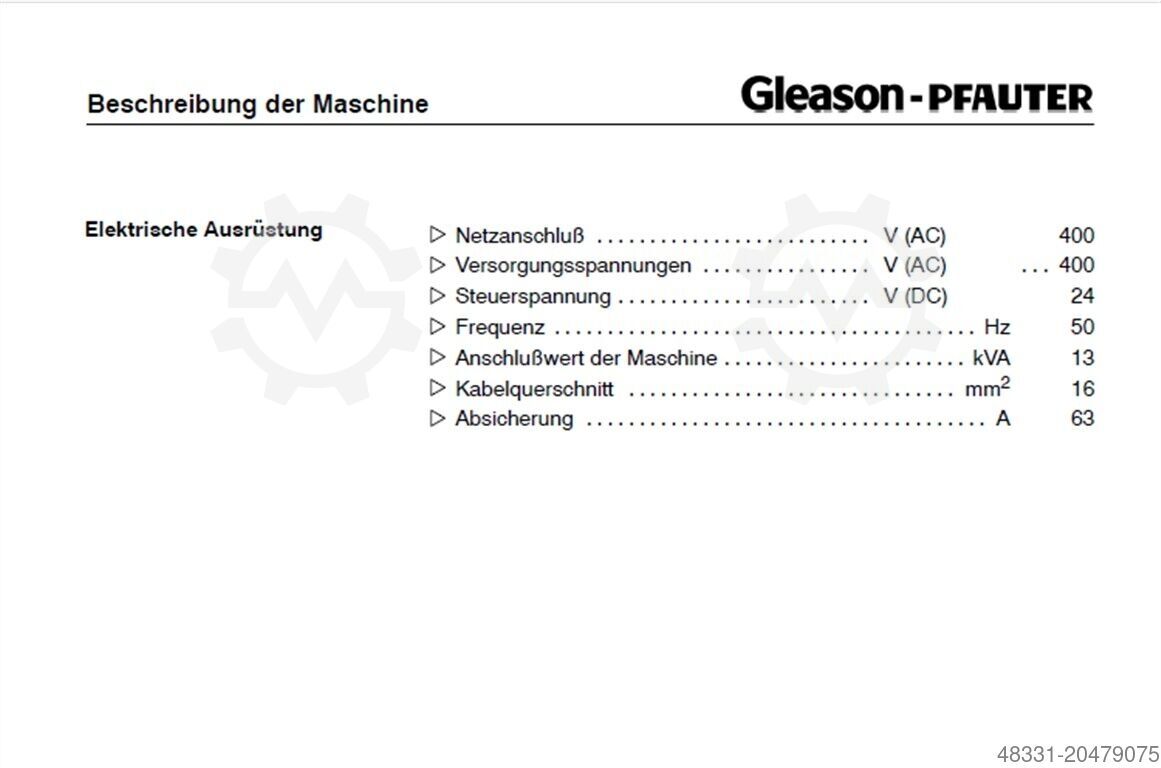

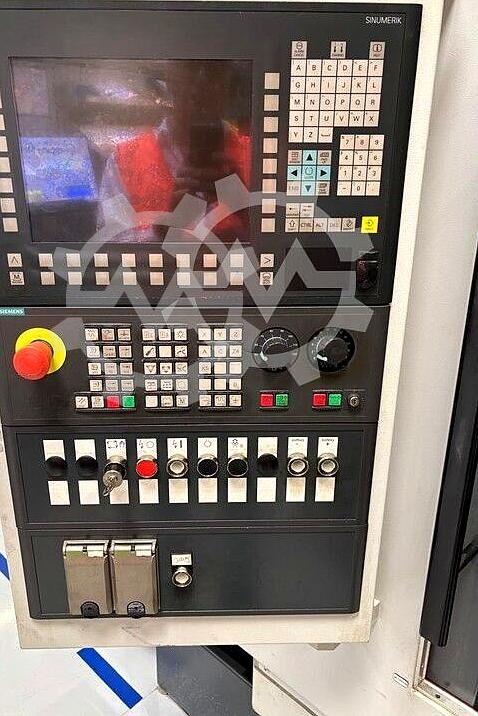

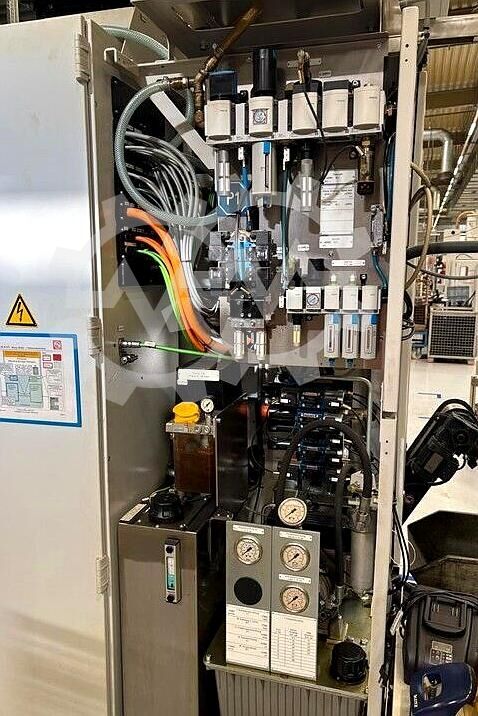

Электрическое подключение
- Подключение к сети: 400 В (переменный ток)
- Напряжение питания: 400 В (переменный ток)
- Напряжение цепей управления: 24 В (постоянный ток)
- Частота: 50 Гц
- Номинальная мощность станка: 13 кВА
- Сечение кабеля: 16 мм²
- Защита предохранителем: 63 А
Габариты и масса
- Требуемая площадь: 5,25 × 4,06 × 2,94 м
- Масса станка: 8 т
Комплектация
- Промышленный фильтр IFS EC1500.
- Сепаратор отстойника Knoll KF200/640.
- Встроенный стружечный конвейер с магнитным сепаратором.
- Автоматизация станка для загрузки и выгрузки заготовок.
- Роботизированная система автоматизации Güdel KTB-31/62, год выпуска — 2018, с extracto.
Технические характеристики
| Производитель | GLEASON |
|---|---|
| Модель | 100PS |
| Тип оборудования | Зубодолбежный станок |
| Страна размещения | Germany |
| Год выпуска | 2018 |
| Состояние | ready for operation (used) |
| Bore | 40 mm |
| Cable cross-section | 16 mm² |
| Control voltage | 24 V (DC) |
| Cutter arbor diameter | 22 mm |
| Cycle time | 6,654 h |
| Frequency | 50 Hz |
| Fuse protection | 63 A |
| Machine power rating | 13 kVA |
| Machine weight | 8 t |
| Mains connection | 400 V (AC) |
| Max. gear cutting length | 160 mm |
| Max. workpiece spindle speed | 3,000 rpm |
| Maximum permissible head circle diameter | 140 mm |
| Maximum swiveling angle of the milling head in +A direction | 45° |
| Maximum swiveling angle of the milling head in -A direction | 118° |
| Operating hours | 29,790 h |
| Outer diameter | 105 mm |
| Robot automation Güdel KTB-31/62, year of manufacture | 2018 with extracto |
| Space requirement | 5.25 x 4.06 x 2.94 m |
| Supply voltages | 400 V (AC) |
| Tool | 50 to 4,000 rpm |
| X-axis | 7,500 mm/min |
| X-axis travel | 90 mm |
| Y-axis | 5,000 mm/min |
| Y-axis travel | 80 mm |
| Z-axis | 15,000 mm/min |
| Z-axis travel | 400 mm |
