STANKOIMPORT 5K328A
Фотографии
Описание

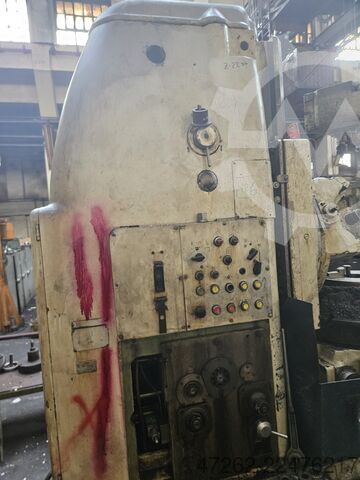

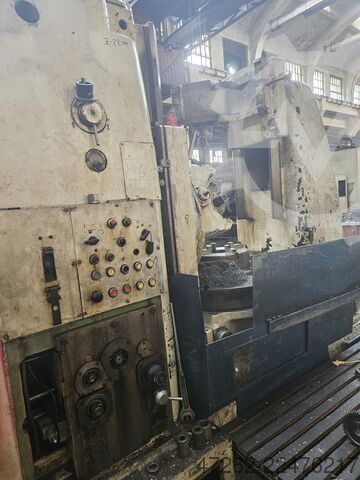

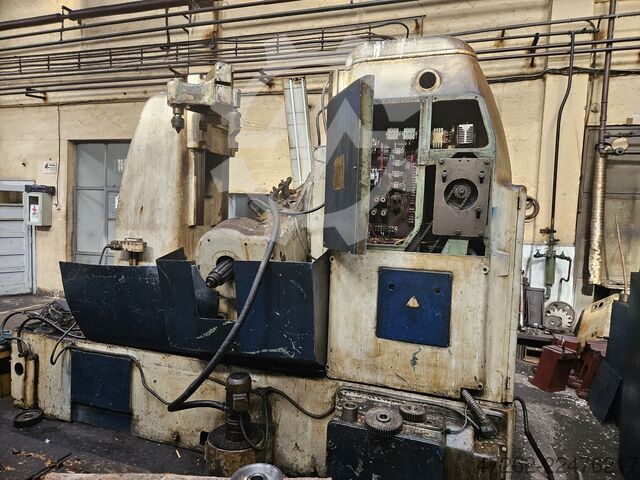

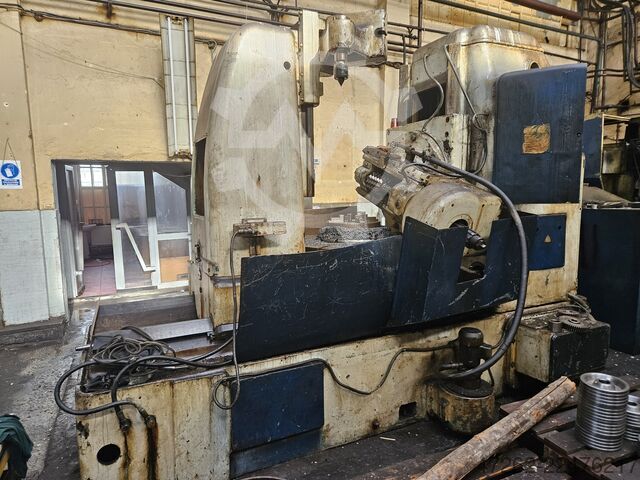

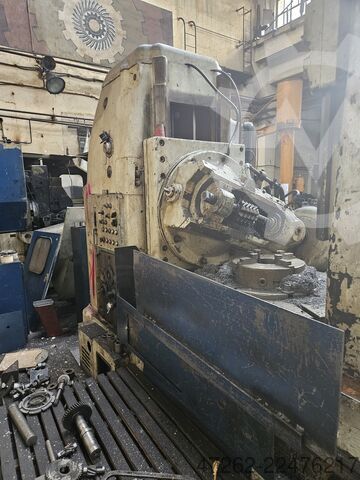

Зубофрезерный станок Stankoimport 5К328А, 1981 года выпуска.
Технические характеристики
- Максимальный диаметр зубчатого колеса:
- с контрбалкой — 800 мм;
- без контрбалки — 1250 мм.
- Максимальный модуль — 12 мм.
- Максимальная ширина зубчатого колеса — 560 мм.
- Минимальное число зубьев — 20.
- Угол наклона зубьев — ±60°.
- Диаметр стола — 935 мм.
- Максимальная масса детали на столе — 2000 кг.
- Конус оправки червячной фрезы — Морзе 6.
- Частота вращения оправки червячной фрезы — 32–200 об/мин.
Рабочие подачи
- Вертикальная — 0,5–5,6 мм/об.
- Радиальная — 0,22–2,6 мм/об.
- Тангенциальная — 0,07–2,58 мм/об.
Дополнительная информация
- Мощность главного электродвигателя — 10 кВт.
- Масса станка нетто — 14 т.

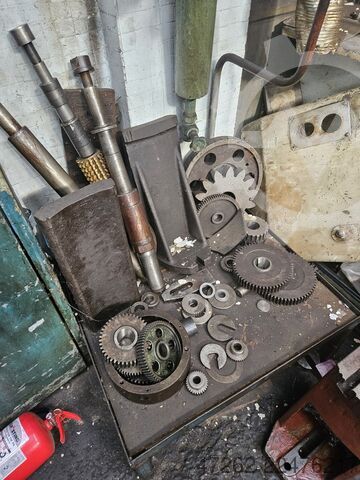

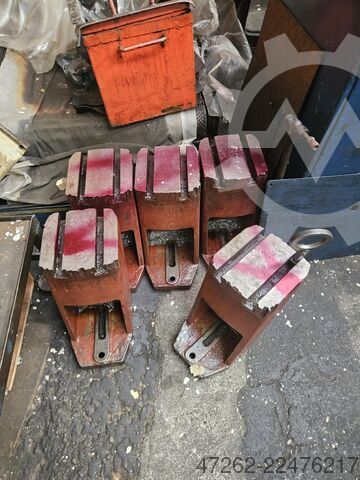

- В наличии имеются сменные шестерни, оправки и опора.
- Доступно видео работы станка.
Технические характеристики
| Производитель | STANKOIMPORT |
|---|---|
| Модель | 5K328A |
| Тип оборудования | Зубофрезерный станок |
| Страна размещения | Romania |
| Год выпуска | 1981 |
| Состояние | ready for operation (used) |
| - radial | 0.22 - 2.6 mm/rev |
| - tangential | 0.07 - 2.58 mm/rev |
| - vertical | 0.5 - 5.6 mm/rev |
| - with counterbeam | 800 mm |
| - without counterbeam | 1250 mm |
| Helix angle | +/- 60 degrees |
| Hob arbor speed range | 32 - 200 RPM |
| Hob arbor taper | Morse 6 |
| Main electric motor power | 10 kW |
| Max. module | 12 mm |
| Max. weight on the table | 2000 kg |
| Max. width of the gear wheel | 560 mm |
| Min. number of teeth | 20 |
| Net weight of the machine | 14 tons |
| Table diameter | 935 mm |
| Year of manufacture | 1981 |
