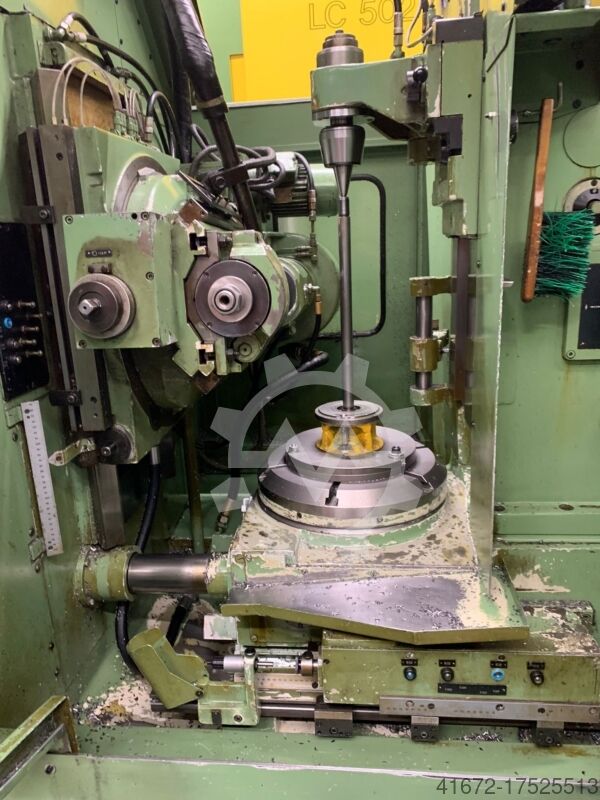

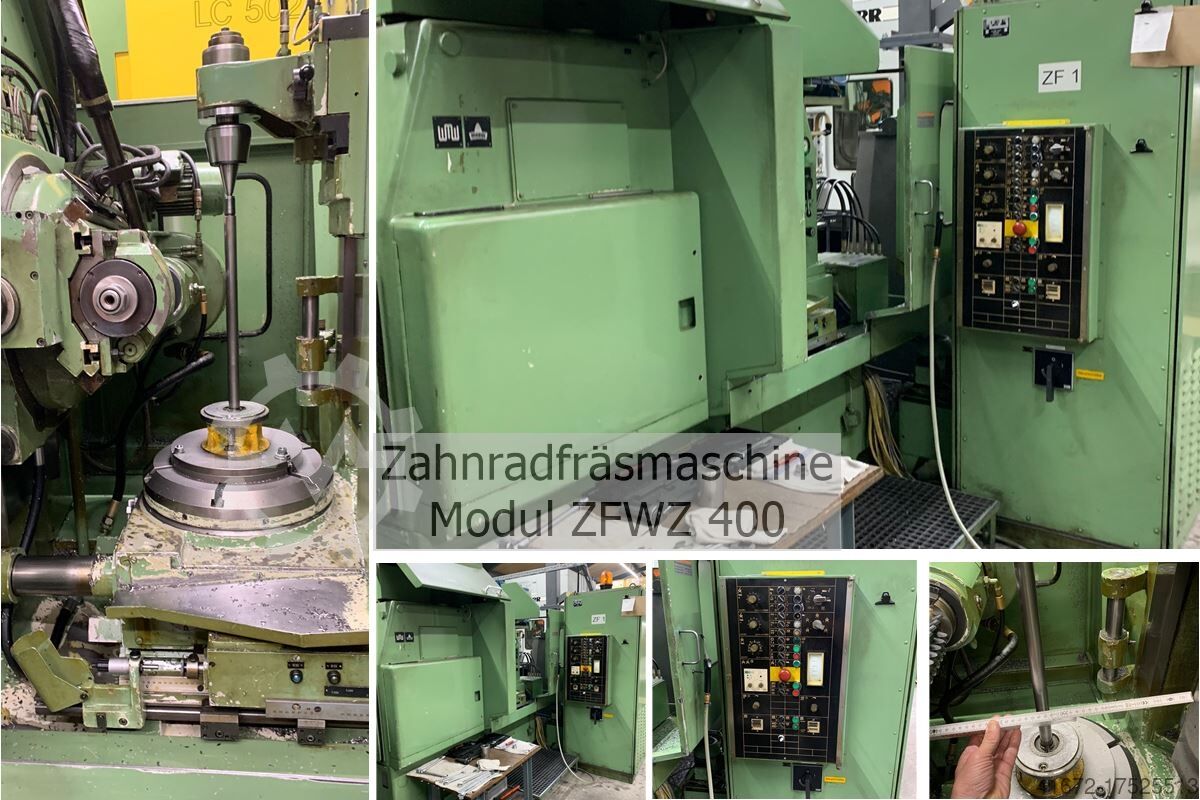

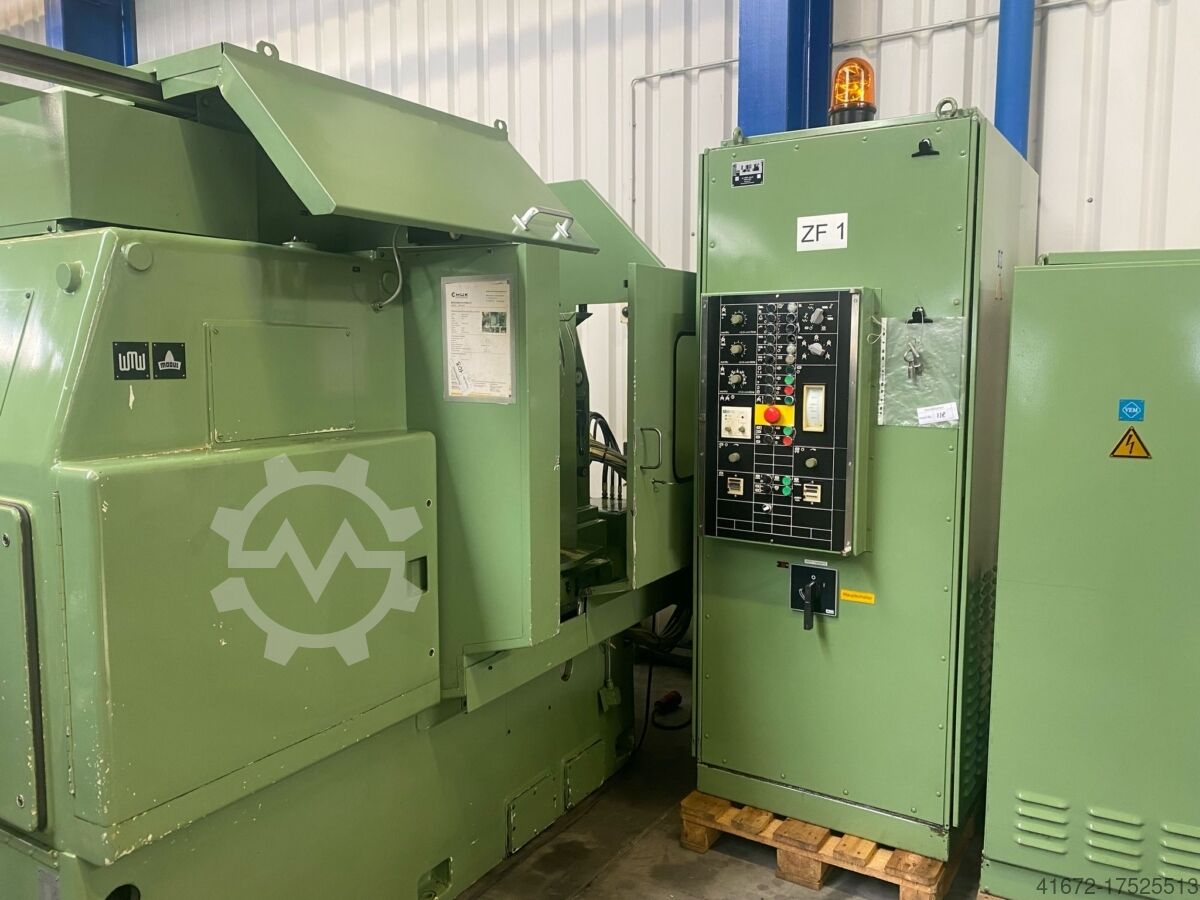

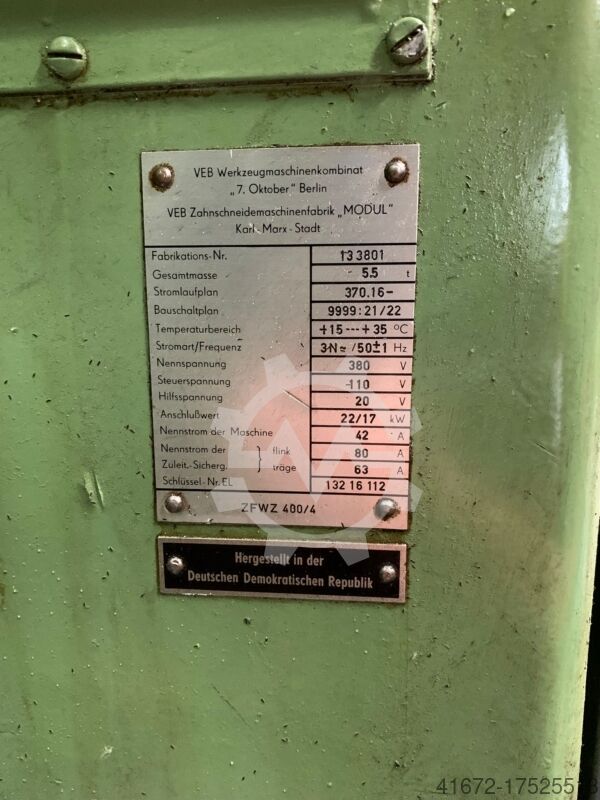

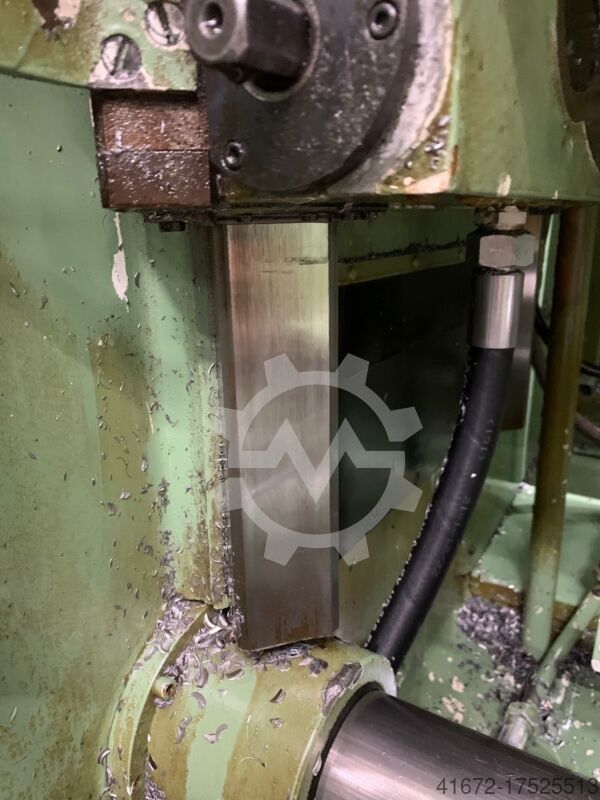

WMW MODUL ZFWZ 400/4

Зубообрабатывающее оборудование с максимальным диаметром колеса 400 мм, шириной зубчатого венца 275 мм и максимальным модулем 6.

Основные характеристики

• Максимальный диаметр колеса: 400 мм
• Минимальный модуль: 1
• Максимальный модуль: 6

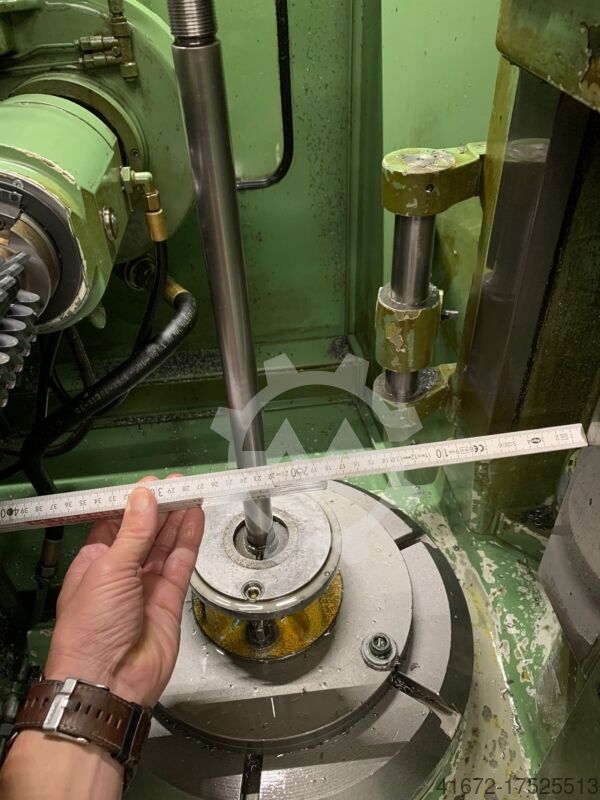

• Диаметр стола: 370 мм
• Максимальный диаметр колеса с контропорой: 340 мм
• Максимальный диаметр колеса без контропоры: 400 мм
• Максимальное осевое смещение: 275 мм
• Максимальная тангенциальная регулировка: 100 мм
• Максимальный угол наклона зубьев: 45°
• Максимальный диаметр фрезы: 145 мм
• Максимальная длина червячной фрезы: 170 мм

Рабочие параметры

• Частота вращения фрезы: 50–200 об/мин
• Плавно регулируемая осевая подача: 0,2–10 мм/об
• Плавно регулируемая тангенциальная подача: 0,1–5 мм/об
• Радиальная подача для цилиндрических зубчатых колёс: 0,1–4 мм/об
• Радиальная подача для червячных колёс: 0,025–1 мм/об
• Ускоренное перемещение по оси: 500 мм/мин
• Ускоренное тангенциальное перемещение: 250 мм/мин
• Радиальное перемещение для цилиндрических зубчатых колёс: 400 мм/об
• Радиальное перемещение для червячных колёс: 100 мм/об
• Мощность двигателя: 7,4 кВт

Масса

• Станок: 5000 кг (около 5,0 т)

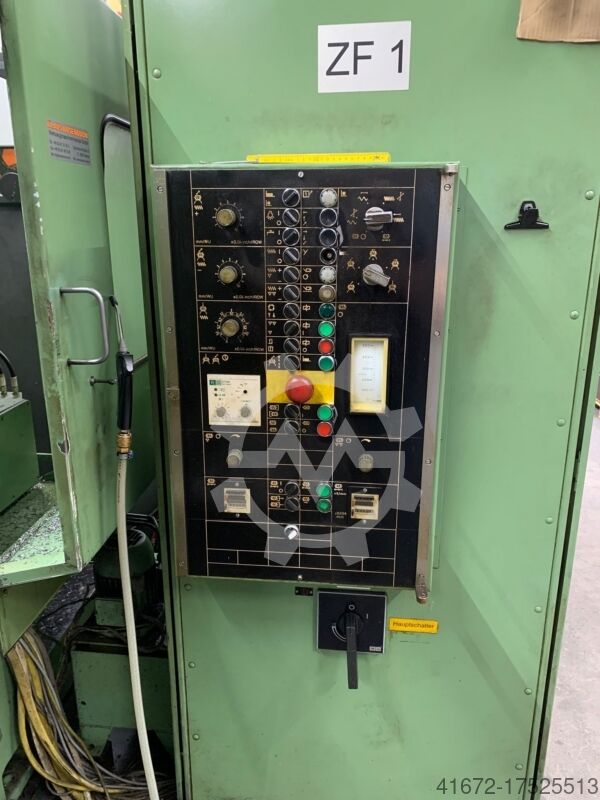

• Электрический шкаф: около 800 кг
• Гидравлический агрегат, бак охлаждающей жидкости и стружечный конвейер: около 700 кг

Габаритные размеры

• Общие габариты: 300 × 310 × 245 см
• Длина с цепным приводом (стандартное исполнение): 2950 мм
• Длина с приводом постоянного тока: 3350 мм
• Ширина: 3100 мм
• Высота станка: 1980 мм
• Высота электрического шкафа: около 2200 мм
• Высота станка с приводом постоянного тока: около 2150 мм
