Вертикальные зубофрезерные станки (диаметр колеса 1000–1999 мм)

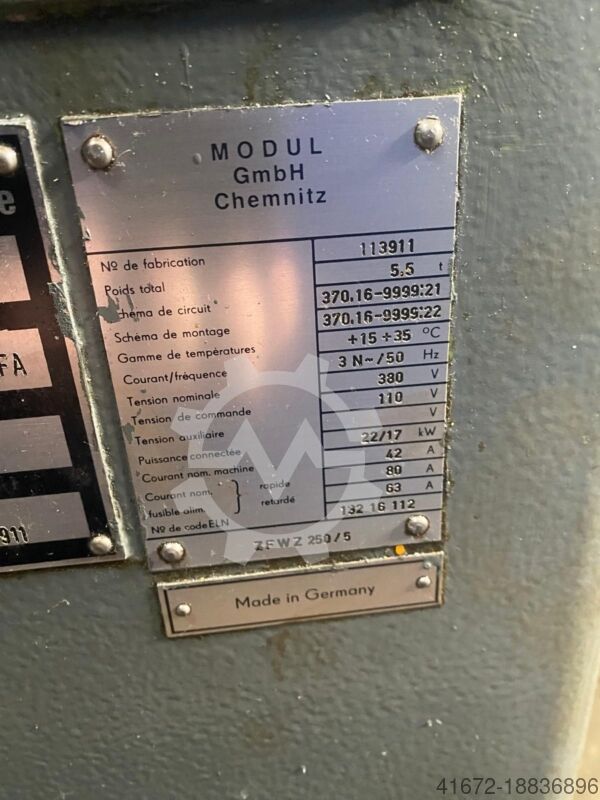

WMW- MODUL ZFWZ 250/5
Фотографии
Описание

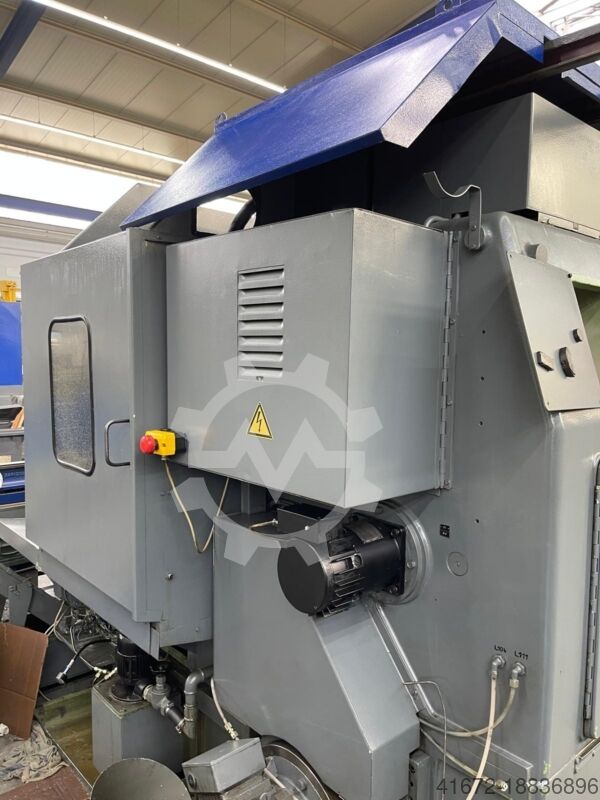

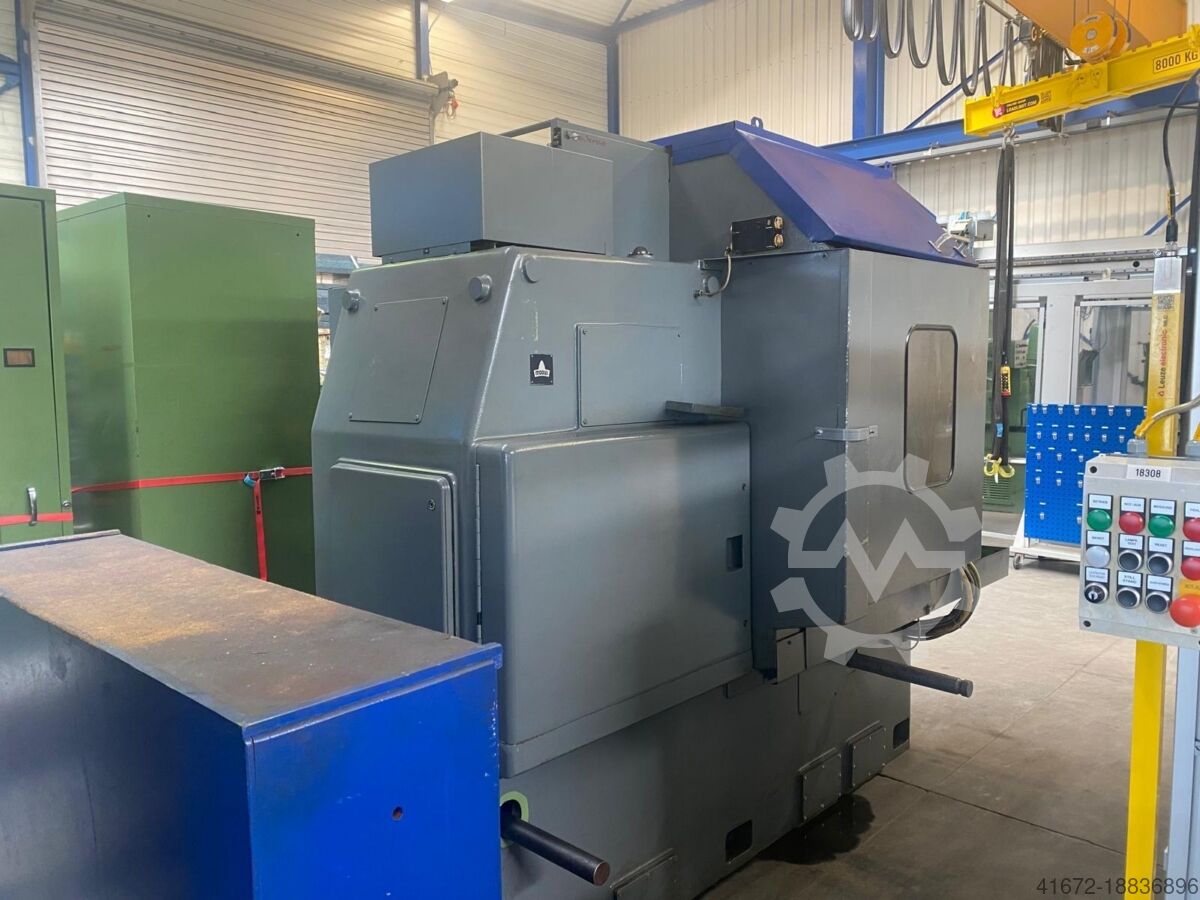

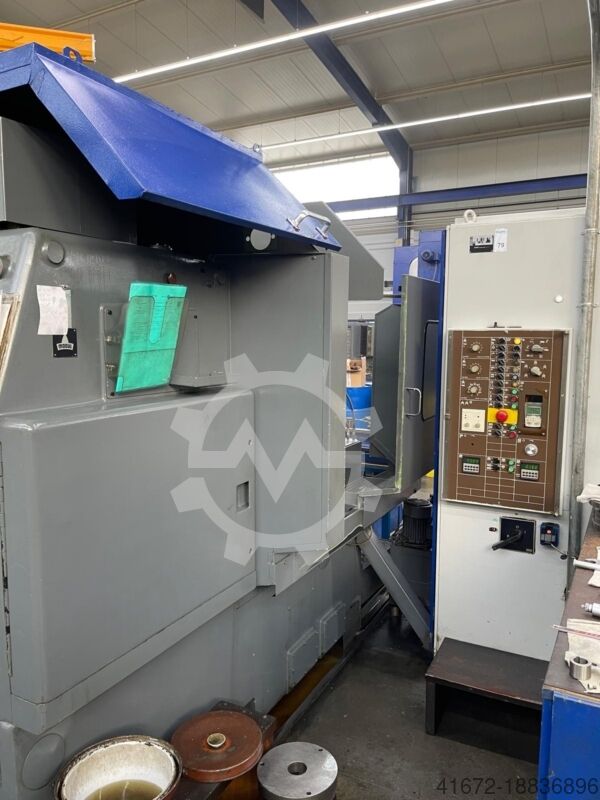

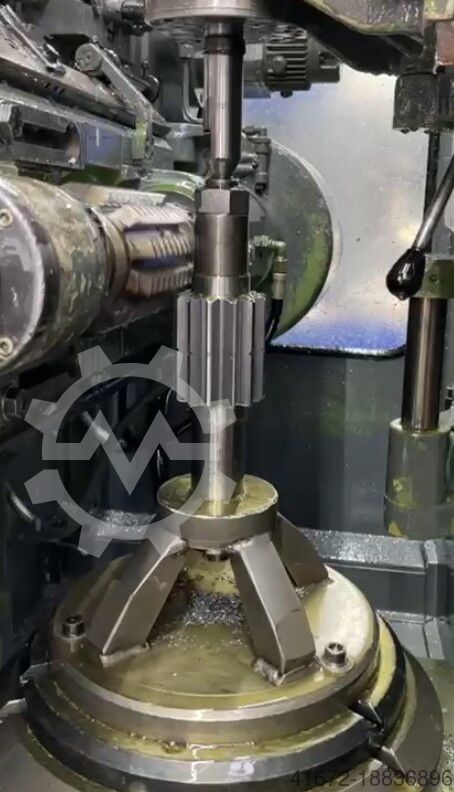

Зубофрезерный станок ZFWZ 250 предназначен для экономичного изготовления всех типов цилиндрических зубчатых изделий, обрабатываемых методом зубофрезерования: прямозубых и косозубых зубчатых колёс, червячных колёс и червяков, шлицевых и шпоночных валов, зубчатых профилей, цепных и храповых колёс, а также конических и бочкообразных прямозубых и косозубых зубчатых колёс.
Комплектация: сменные зубчатые колёса и фрезерные принадлежности.
Технические характеристики
- Максимальный диаметр заготовки: 250 мм
- Максимальный модуль: 6 мм
- Максимальный ход осевой подачи: 275 мм
- Максимальный ход тангенциальной подачи: 100 мм
- Максимальный угол наклона зубьев: 45°
- Максимальный диаметр фрезы: 145 мм
- Максимальная длина фрезы: 170 мм
- Минимальный размер зажимной поверхности стола: 195 мм
- Максимальный размер зажимной поверхности стола: 470 мм
Частоты вращения фрезы
- Ступенчатое регулирование, 2 диапазона: 56–250 об/мин
- Стандартное исполнение: 90–400 об/мин
- Бесступенчатое регулирование, 2 диапазона: 63–180 об/мин
- Специальное исполнение с двигателем постоянного тока: 140–400 об/мин
Масса
- Станок, нетто: около 5000 кг (примерно 5,0 т)

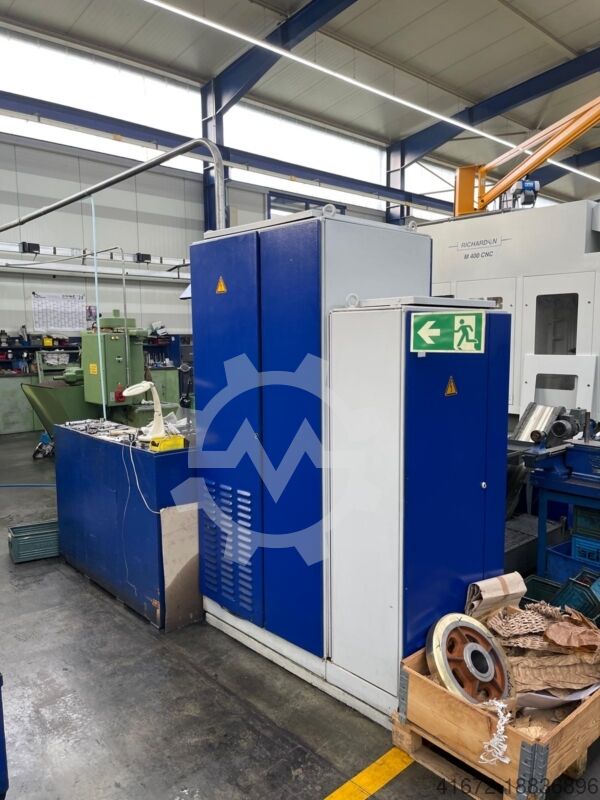

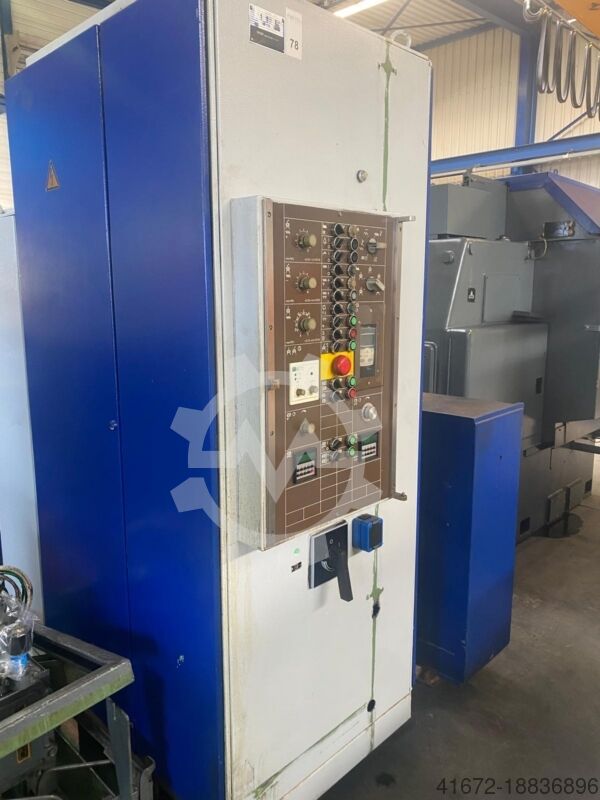

- Электрический шкаф: около 800 кг
- Гидравлический агрегат, бак СОЖ и транспортер стружки: около 700 кг
- Масса станка: около 5,5 т
Габаритные размеры с фильтром масляного тумана
- Длина, стандартное исполнение: 3950 мм
- Длина, привод постоянного тока: 3450 мм или 3350 мм согласно таблице
- Ширина: 3300 мм
- Высота станка: 1980 мм
- Высота станка с приводом постоянного тока: 2150 мм
- Высота электрического шкафа: 2200 мм
Технические характеристики
| Производитель | WMW- MODUL |
|---|---|
| Модель | ZFWZ 250/5 |
| Тип оборудования | Вертикальный зубофрезерный станок |
| Страна размещения | Germany |
| Год выпуска | 1984 |
| Состояние | good (used) |
| - (Standard version) | 90 ... 400 rpm |
| - (special version DC motor) | 140 ... 400 rpm |
| - Axial feed travel (max) | 275 mm |
| - Electrical cabinet | approx. 800 kg |
| - Hydraulic unit + coolant tank + chip transport | approx. 700 kg |
| - Infinitely variable in 2 ranges | 63 ... 180 rpm |
| - Machine net | approx. 5000 kg |
| - Milling cutter diameter (max) | 145 mm |
| - Milling cutter length (max) | 170 mm |
| - Module (max) | 6 mm |
| - Stepped in 2 ranges | 56 ... 250 rpm |
| - Table clamping surface (max) | 470 mm |
| - Table clamping surface (min) | 195 mm |
| - Tangential feed travel (max) | 100 mm |
| - Tooth helix angle (max) | 45 degrees |
| - Width | 3300 mm |
| - Workpiece diameter (max) | 250 mm |
| DC drive | 3450 mm (or 3350 mm according to table) |
| Electrical cabinet | 2200 mm |
| Machine | 1980 mm |
| Machine with DC drive | 2150 mm |
| Standard version | 3950 mm |
