Volman FO-6

Высокопроизводительный зубофрезерный станок

• Максимальный диаметр колеса: 600 мм
• Максимальный модуль: 6
• Габариты (Д × Ш × В): 2540 × 1500 × 1920 мм
• Диаметр стола: 160 мм
• Масса станка: около 3,6 т

Параметры обработки

• Угол наклона зубьев: 15°
  • Ширина зубчатого венца: 270 мм
  • Диаметр колеса: 620 мм
• Угол наклона зубьев: 30°
  • Ширина зубчатого венца: 250 мм
  • Диаметр колеса: 610 мм
• Угол наклона зубьев: 45°
  • Ширина зубчатого венца: 200 мм
  • Диаметр колеса: 500 мм
• Угол зубьев: 60°
  • Ширина зубчатого венца: 100 мм
  • Диаметр колеса: 450 мм

Зажим и инструмент

• Максимальный диаметр фрезы: 105 мм
• Максимальная ширина фрезы: 115 мм

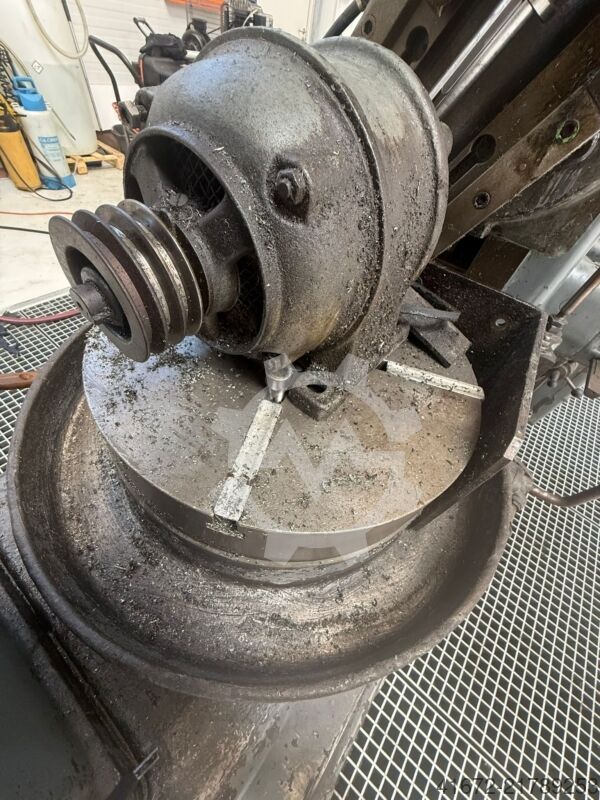

• Диаметр зажимного стола: 420 мм
• Диаметр отверстия зажимного стола: 75 мм
• Глубина отверстия ниже поверхности стола: — мм
• Диаметр зажимного колеса заготовки: 450 мм
• Диаметр зажимной оправки: 30 мм
• Диаметр фрезерных оправок: 22–27–32 мм
