LORENZ LS 256
Фотографии
Описание

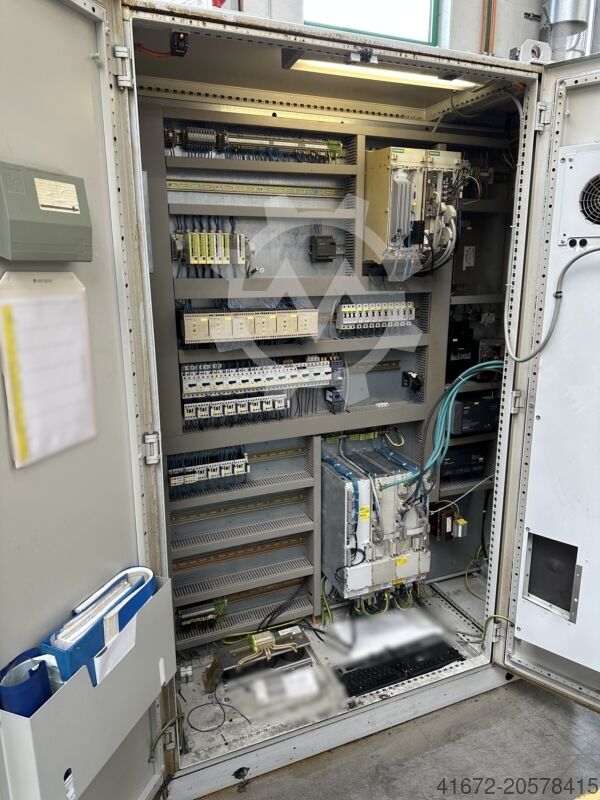

Зубообрабатывающий станок с системой управления Siemens SINUMERIK 840 C.
Основные характеристики
- Диаметр шпинделя: 90 мм
- Напряжение: 400 В
- Регулировка положения хода: 100 мм

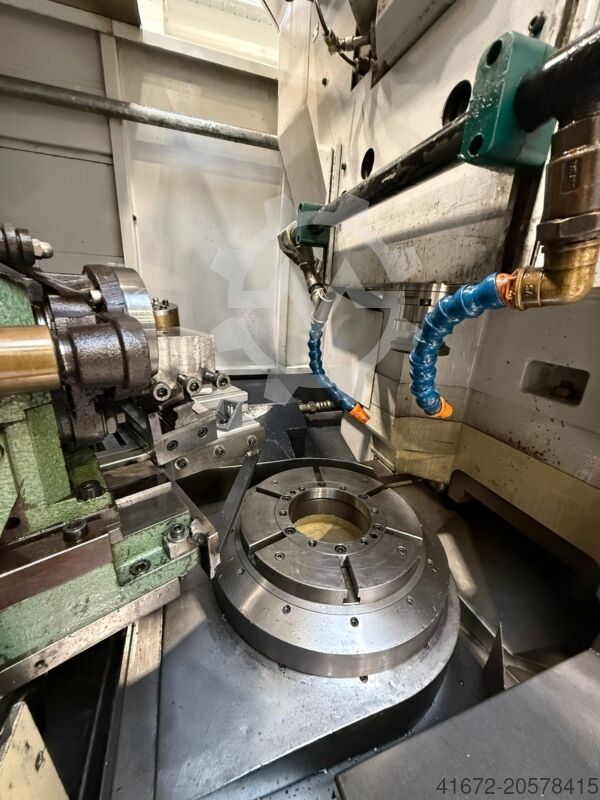

- Диаметр отверстия в столе: 150 мм
- Частота ходов: 100–1200 ход/мин
- Масса станка: около 8,0 т
- Нормальный модуль: 6 мм
- Максимальный диаметр делительной окружности детали: 250 мм
- Максимальная ширина зубчатого венца для прямозубых колёс: 60 мм
- Регулировка угла наклона зубьев: от 45° до +0,5°
- Угол оси: от 0° до 90°
- Межосевое расстояние между деталью и шпинделем приспособления: от –80 до +320 мм
Положение и длина хода
- Максимальный диапазон положения хода в зависимости от длины хода: от 0 до 80 мм
- Диапазон регулировки положения хода: от 0 до 80 мм
Привод хода
- Частота ходов регулируется бесступенчато
- Стандартный диапазон: от 100 до 1200 DH/мин
- Двигатель привода хода: 9 кВт
- Максимальная скорость резания: 150 м/мин
Подачи
- Оси вращения — инструмент (ось C1), деталь (ось C2): бесступенчатая подача относительно делительной окружности диаметром 100 мм — от 1,0 до 9420 мм/мин
- Радиальная ось — салазки колонны (ось X1): бесступенчато регулируемая подача от 1,0 до 9420 мм/мин
- Ускоренное перемещение соответствует максимальной скорости подачи
Подключаемая мощность и масса
- Общая подключаемая мощность: 26 кВА
- Общая масса в стандартном исполнении: около 9000 кг
Технические характеристики
| Производитель | LORENZ |
|---|---|
| Модель | LS 256 |
| Тип оборудования | Зубодолбежный станок |
| Страна размещения | Germany |
| Год выпуска | 1998 |
| Состояние | good (used) |
| Center distance workpiece/jigging spindle | –80 mm to +320 mm |
| Connected load / weight Total connected load | 26 kVA Total weight (standard |
| Feeds Rotation axes (tool C1, workpiece C2 axis) | Feed stepless relative to 100 |
| Key data Normal module | 6 mm Max. workpiece pitch circle diameter: 250 mm Max. |
| Motor for stroke drive | 9 kW Maximum cutting speed: 150 m/min |
| Stroke drive Stroke rates infinitely variable Standard | 100 to 1200 DH/min |
| angle | 0° to 90° |
| axis) | Feed continuously variable: 1.0 to 9420 mm/min, rapid traverse |
| length) | 0 mm to 80 mm Stroke position adjustment range: 0 mm to 80 mm |
| mm pitch circle diameter | 1.0 to 9420 mm/min Radial axis (column slide X1 |
| tooth width (straight teeth) | 60 mm Helix angle adjustment: 45° to +0.5° Axis |
| version) | approx. 9,000 kg |
