LIEBHERR WSC 501
Фотографии
Описание

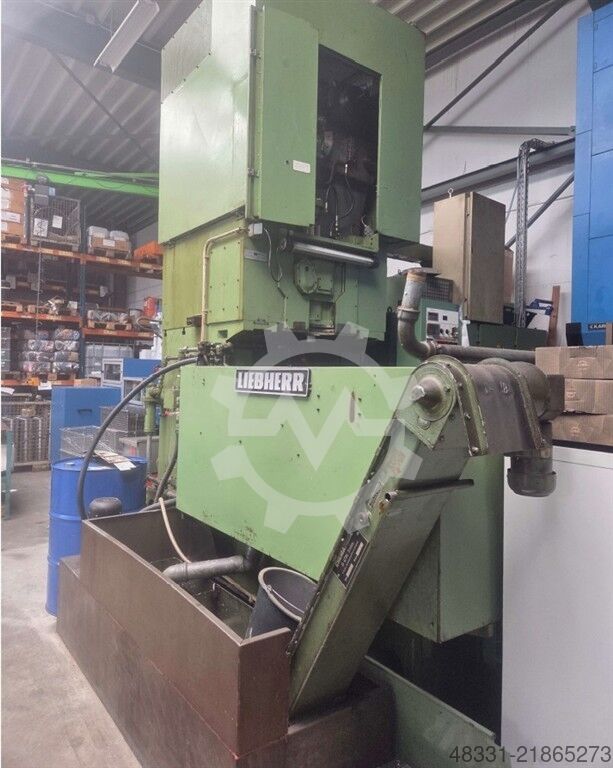

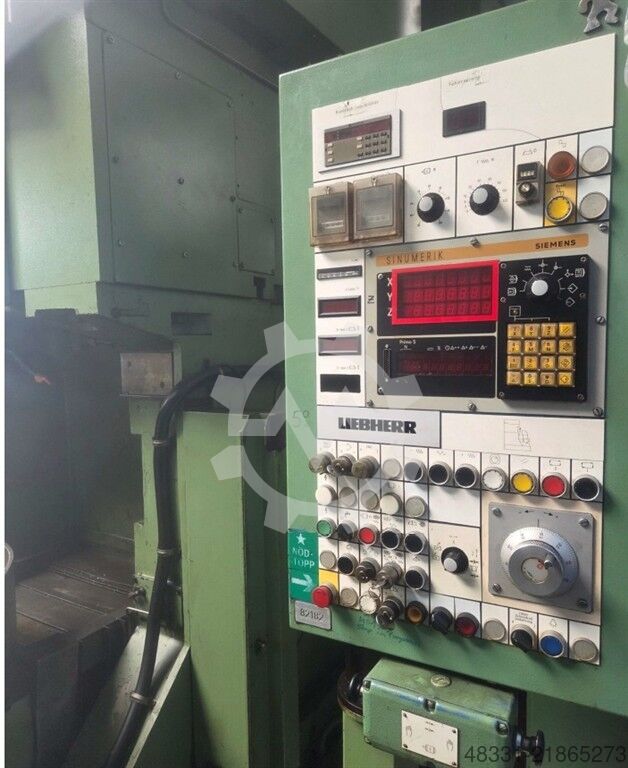

Зубофрезерный станок Liebherr WSC 501 с ЧПУ для обработки внутренних и наружных зубчатых зацеплений.
Основные характеристики
- Производитель: Liebherr
- Модель: WSC 501
- Заводской номер: 4407/05
- Год выпуска: 1985
- Максимальный диаметр обрабатываемого колеса: 780 мм
- Максимальная ширина зубчатого венца: 130 мм
- Максимальный модуль зубонарезания: 8 мм
- Для зубчатых колёс с углом 30° возможен модуль до 10

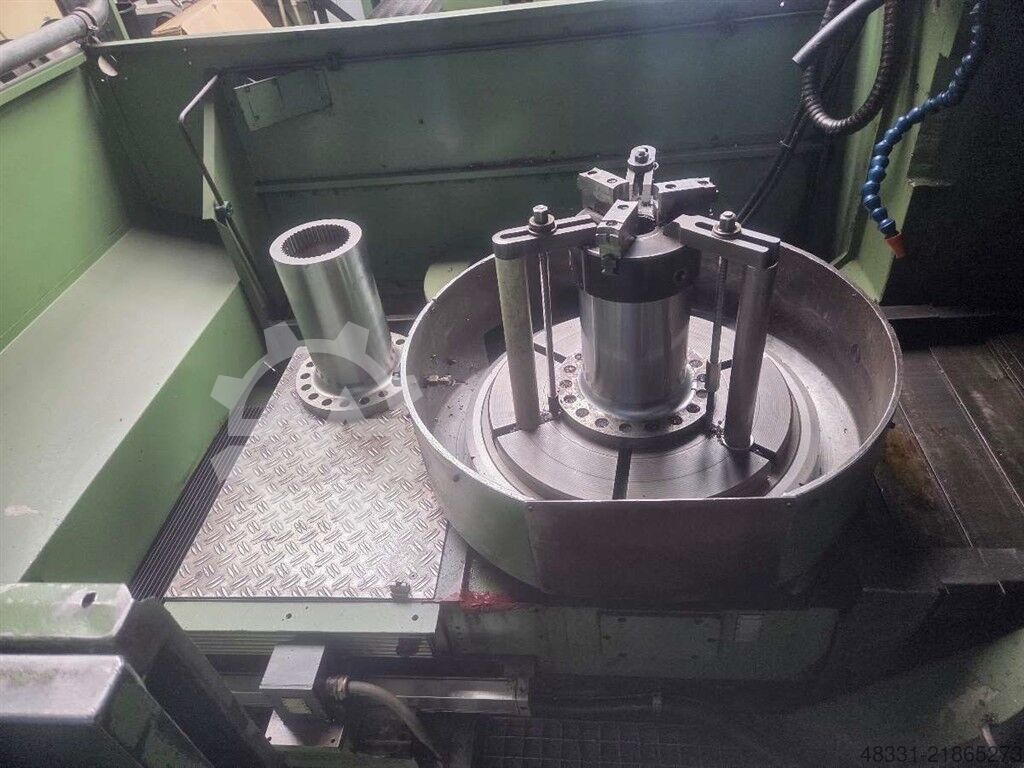

- Диаметр стола станка: 500 мм
- Расстояние от стола до ползуна: 650 мм
- Число ходов: 30 ход/мин
- Частота ходов: плавно регулируемая, до 1500 ход/мин
Электрические характеристики
- Рабочее напряжение: 380 В
- Частота: 50 Гц
- Напряжение цепей управления: 110 В
- Подключаемая мощность: 36 кВА
- Номинальный ток: 55 А
Размеры и масса
- Габариты: примерно 4,85 × 3,655 × 3,78 м (ширина × глубина × высота)
- Масса: около 8500 кг (8,5 т)
Комплектация и область применения

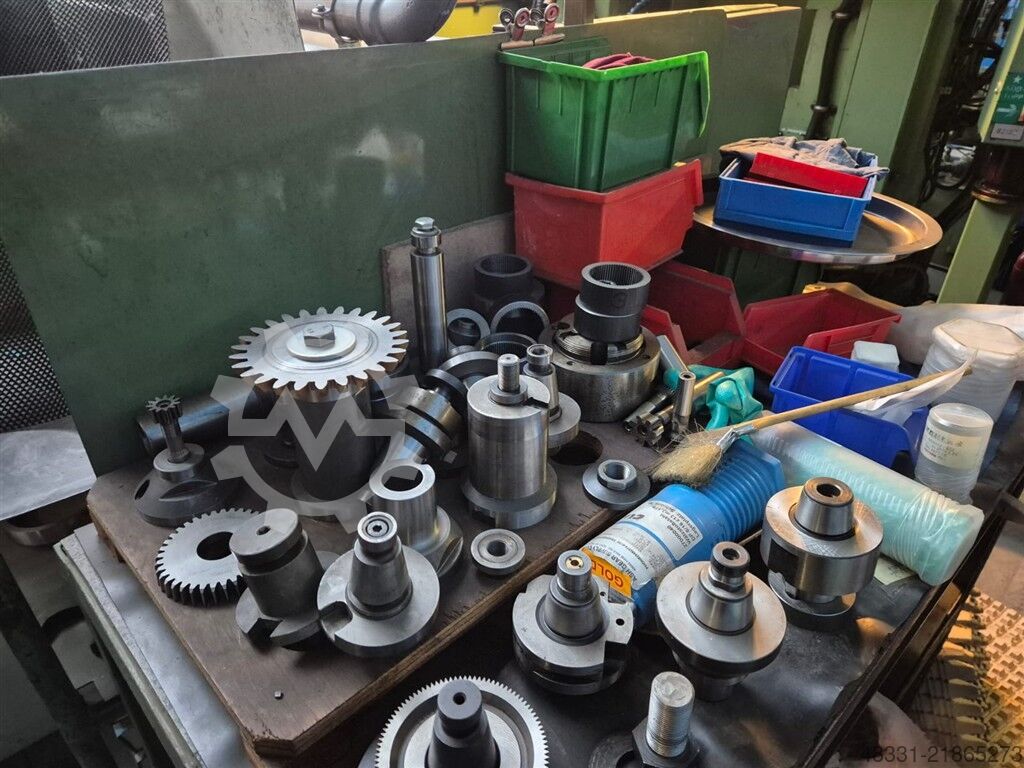

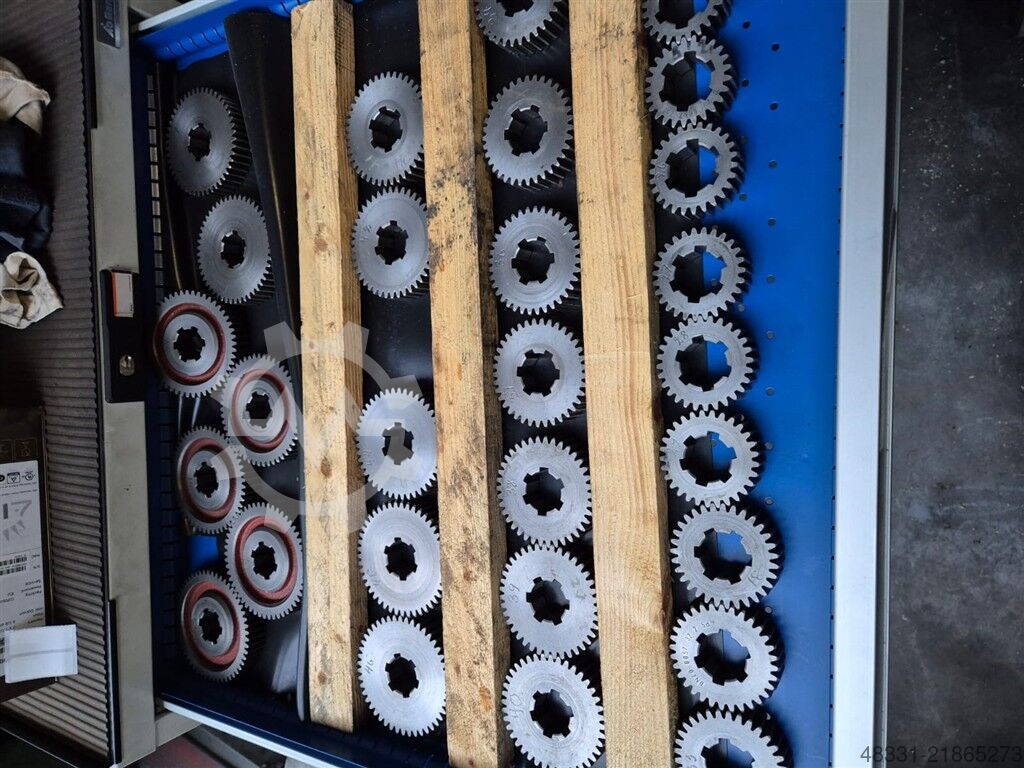

В комплект входят некоторые инструменты и сменные зубчатые колёса. Также имеется полный комплект документации.
- Обработка внутренних и наружных зубчатых зацеплений небольшими и средними сериями
- Обработка внутренних зубчатых венцов в глухих отверстиях
- Обработка наружных зубчатых колёс без выхода инструмента, где применение зубофрезерования невозможно
Типичные детали: внутренние зубчатые венцы планетарных передач, приводные валы, шлицевые и зубчатые втулки муфт и другие изделия.
Состояние: станок бывший в употреблении, эксплуатировался в компании лишь в очень ограниченном объёме. Полностью работоспособен; возможна демонстрация работы по предварительной договорённости.
Технические характеристики
| Производитель | LIEBHERR |
|---|---|
| Модель | WSC 501 |
| Тип оборудования | Зубодолбежный станок |
| Страна размещения | Germany |
| Год выпуска | 1985 |
| Состояние | used |
| - Applications | planetary gear rings, drive shafts, coupling hubs, and more |
| ????? Benefit | Save costs compared to new machines while still relying on Liebherr quality. |
| Connected load | 36 kVA |
| Control voltage | 110V |
| Diameter of the machine table | 500mm |
| Dimensions | approx. 4,85 x 3,655 x 3,78 |
| Frequency | 50Hz |
| Mach.- No. | 4407/05 |
| Manufacturer | Liebherr |
| Max. gear shaping module | 8mm |
| Max. gear width | 130mm |
| Maximum wheel diameter | 780mm |
| Operating voltage | 380V |
| Rated current | 55A |
| Shut height – table | 650mm |
| Type | WSC 501 |
| Typical workpieces include | internal gear rings for planetary gear systems, drive shafts, coupling hubs, and more. |
| Weight | 8500kg |
| Year of manufacture | 1985 |
| gear width | 130 mm |
| max. module | 10 |
| max. wheel diameter | 780 mm |
| no. of strokes | 30 Hub/min |
| weight of the machine ca. | 8,5 t |
