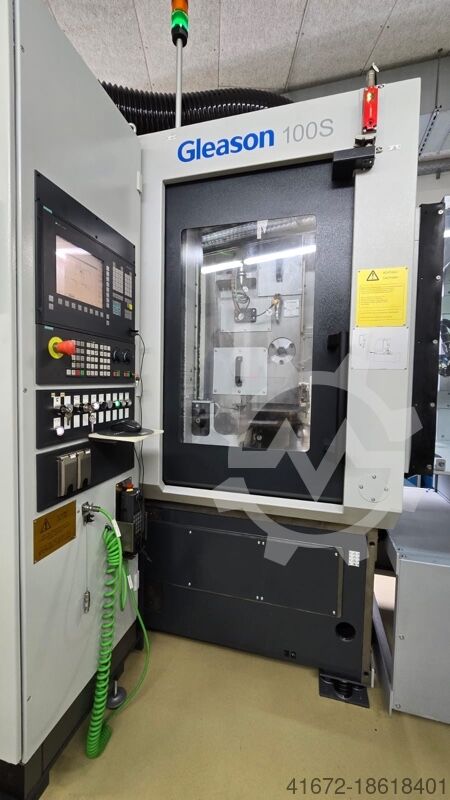

GLEASON- PFAUTER 100 S

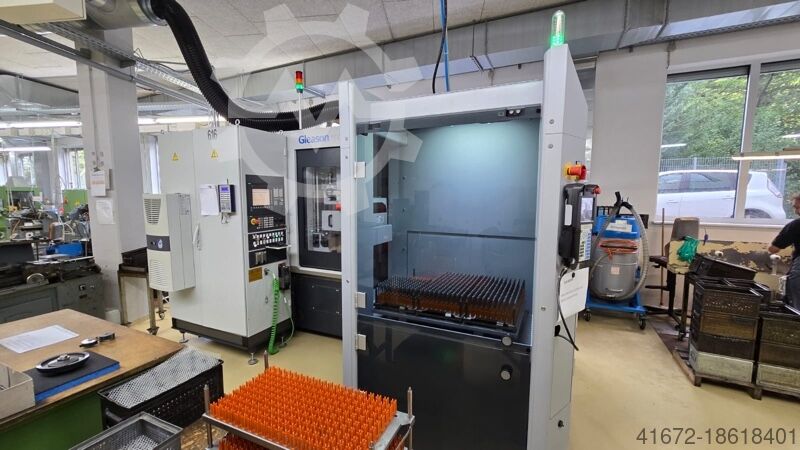

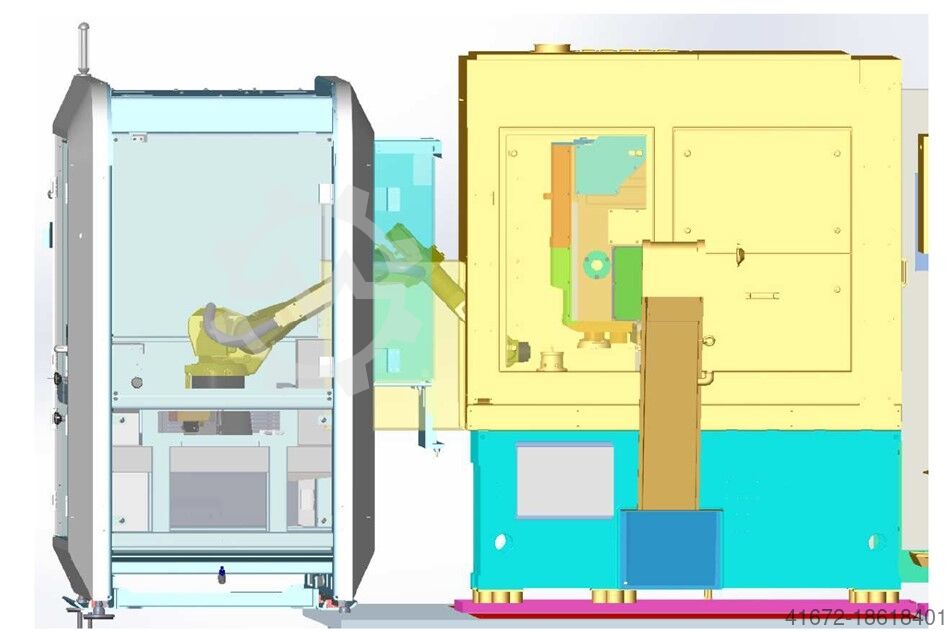

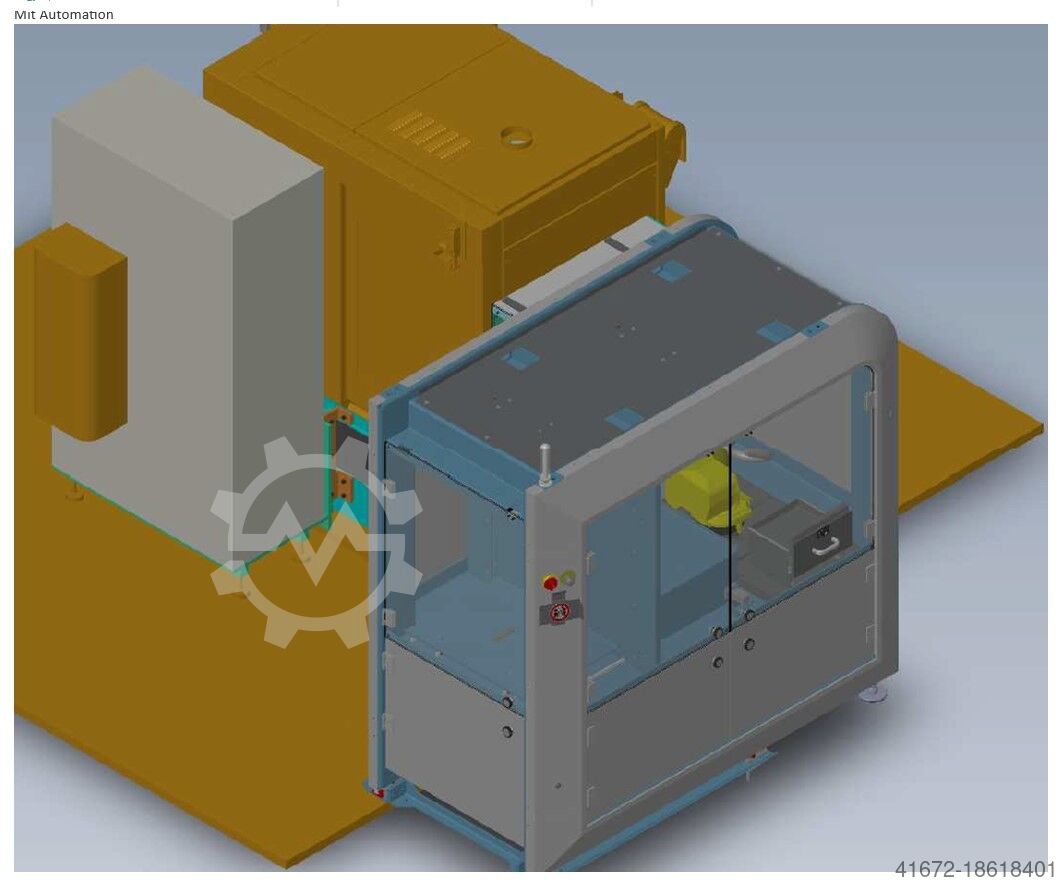

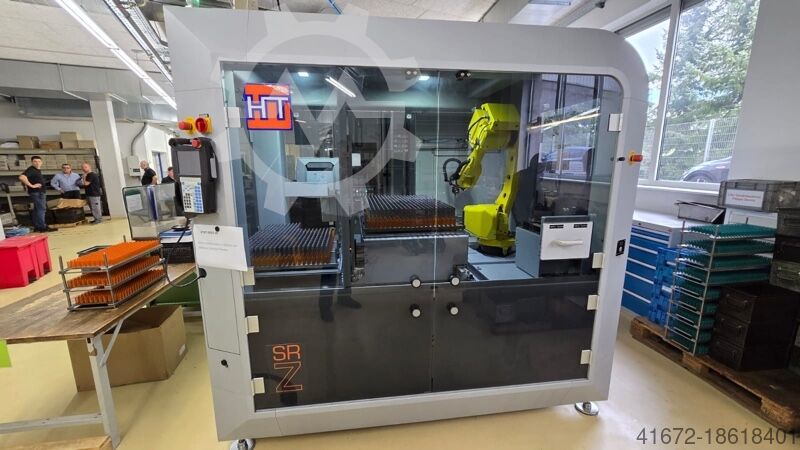

Зубодолбёжный станок Gleason 100S с роботизированной ячейкой предназначен для обработки цилиндрических зубчатых колёс с внутренним и наружным зацеплением, а также других цилиндрических деталей с регулярно расположенными по окружности профилями и формами. Станок также предназначен для изготовления профилей методом обработки одиночных деталей.

Основные характеристики

• Максимальный диаметр зубчатого колеса: 100 мм
• Ширина зубчатого венца: 26 мм
• Максимальный модуль: 31
• Минимальный модуль: 0,1
• Номинальный диаметр заготовки: 100 мм
• Наибольший диаметр по окружности: 150 мм
• Номинальный модуль станка: около 3 мм (ориентировочное значение, зависящее от конкретной задачи обработки)
• Диапазон частоты ходов долбёжного шпинделя: 0–3 000 1/мин
• Диапазон ручной регулировки положения хода: 20 мм
• Наибольшая ширина зубчатого венца: 26 мм
• Минимальная высота подъёма гидростатической наклонной направляющей: 400 мм
• Минимальное/максимальное расстояние между осями инструмента и заготовки: −20/+180 мм
• Диапазон ручной регулировки наклона стойки: −1/+11°
• Зажим инструмента: HSK-D63, ручной зажим (конический хвостовик по DIN 69063)

Система управления и параметры

• Система управления: Siemens 840 D SL
• Наработка: 9 598 ч
• Общая потребляемая мощность: 45 кВт
• Масса станка: около 7 000 кг (примерно 7,8 т)
• Габариты станка: около 4,40 × 3,95 × 3,01 м
