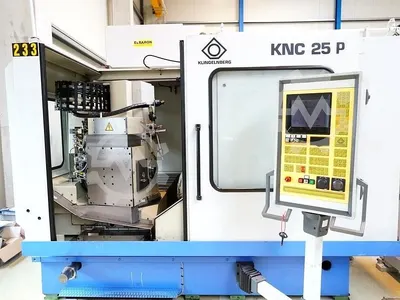

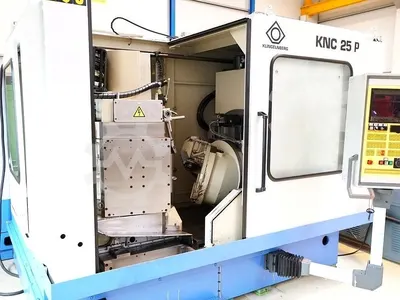

KLINGELNBERG KNC 25 P

Технические характеристики

• Диаметр фрезы: 275 мм
• Ширина фрезы: 150 мм
• Максимальный модуль: 6
• Минимальный модуль: 1,5
• Диаметр заготовки: 275 мм
• Максимальная ширина зуба: 5,5 мм
• Угол наклона зубьев: 0–60°
• Количество зубьев: 5–120
• Минимальное передаточное отношение: 1:1
• Максимальное передаточное отношение: 1:10

Оси станка

Ось глубины фрезерования (ось X)

• Ход: от −25 до 640 мм
• Максимальная скорость перемещения: 6 м/мин

Ось позиционирования заготовки (ось Y)

• Ход: 870 мм
• Максимальная скорость перемещения: 4,5 м/мин

Ось смещения (ось Z)

• Ход: ±50 мм
• Максимальная скорость перемещения: 0,657 м/мин

Поворотная ось червячной фрезы (ось A)

• Диапазон поворота: 315°
• Максимальная скорость поворота: 40°/с

Шпиндель заготовки (ось B)

• Максимальная частота вращения шпинделя заготовки: 300 об/мин
• Диаметр наружного конического крепления (1:4): 140 мм
• Внутренний конус (1:20): 99,218 мм
• Диаметр отверстия шпинделя заготовки: 90 мм

Поворотная ось заготовки (ось C)

• Диапазон поворота: от −8,5 до 98°
• Максимальная скорость поворота: 21,5°/с

Шпиндель инструмента (ось D)

• Частота вращения шпинделя инструмента: 60–350 об/мин

Ось позиционирования инструмента (ось E)

• Диапазон поворота: 0–360°
• Максимальная скорость поворота: 19,5°/с
