Станки для нарезания конических колес с круговыми зубьями

Sykes 5E

Name: Станок для нарезания конических зубчатых колес Sykes 5E
Brand: Sykes
SKU: A20858032

Фотографии

Описание

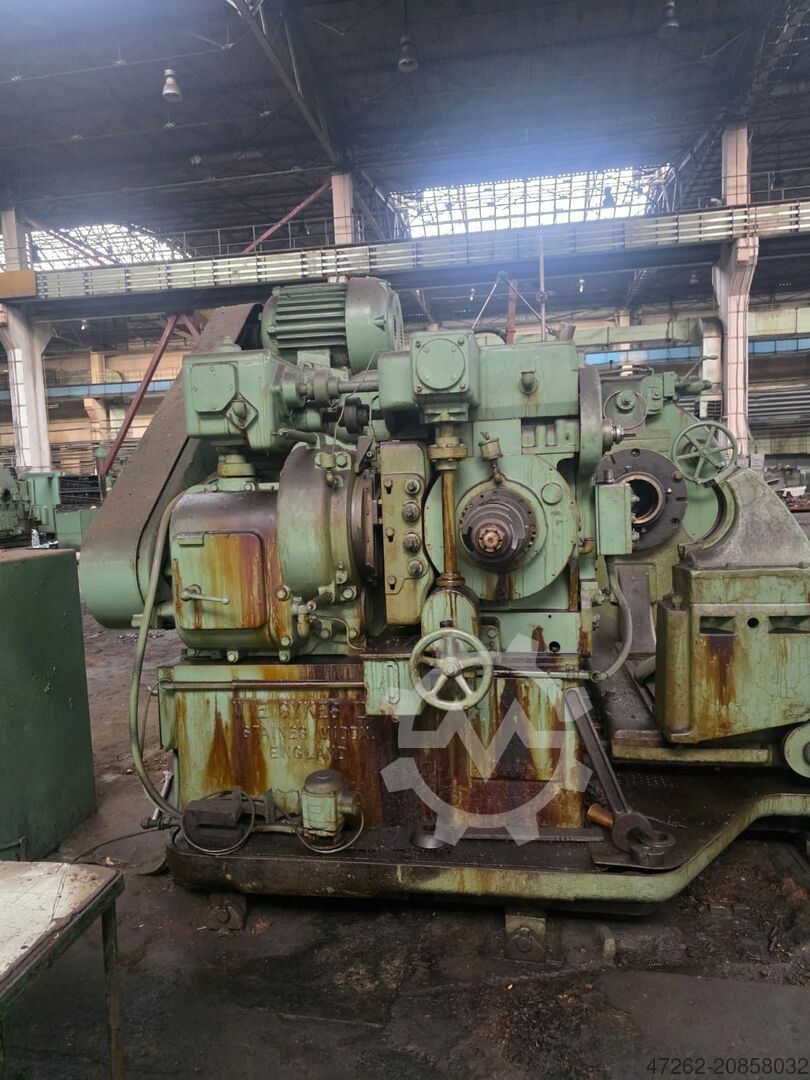

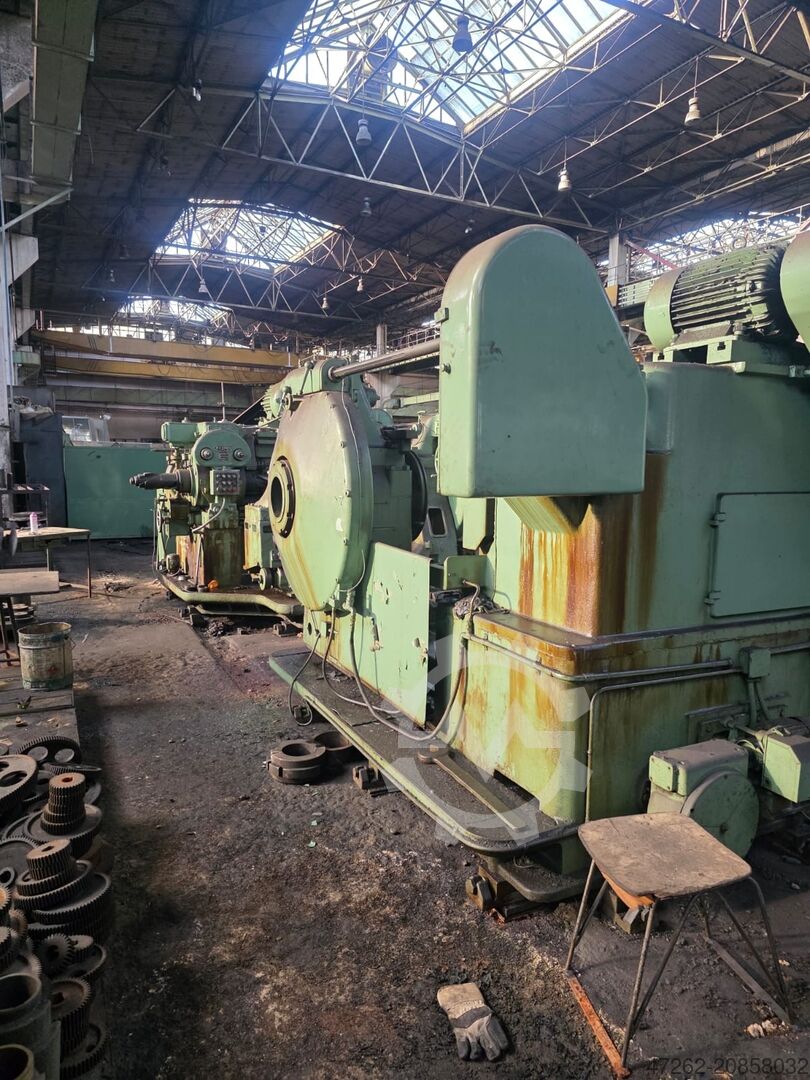

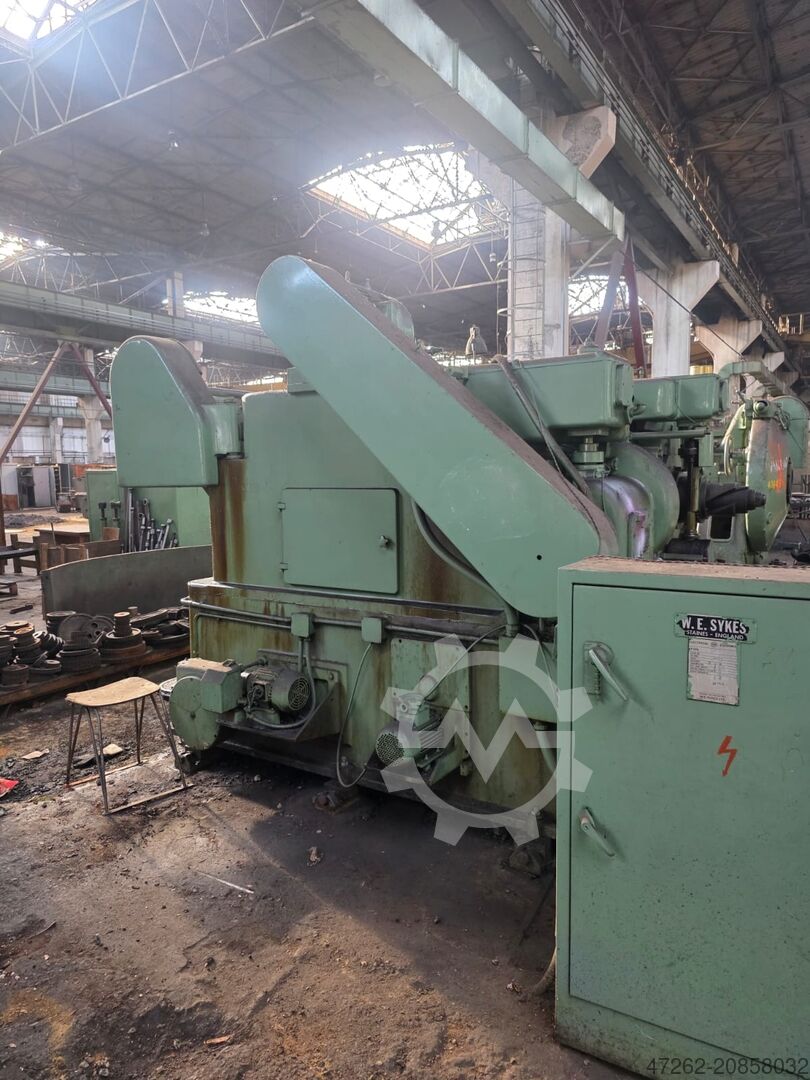

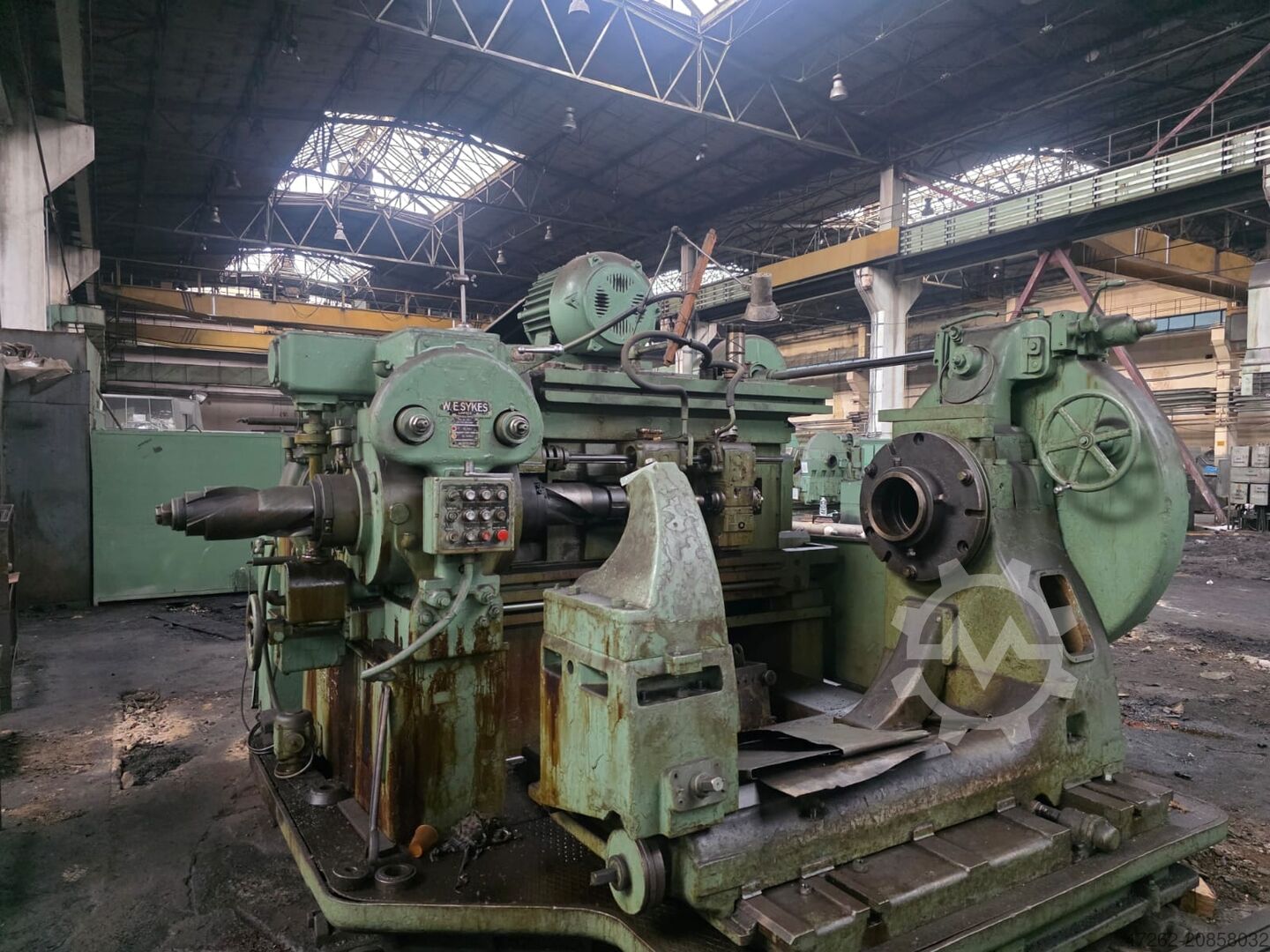

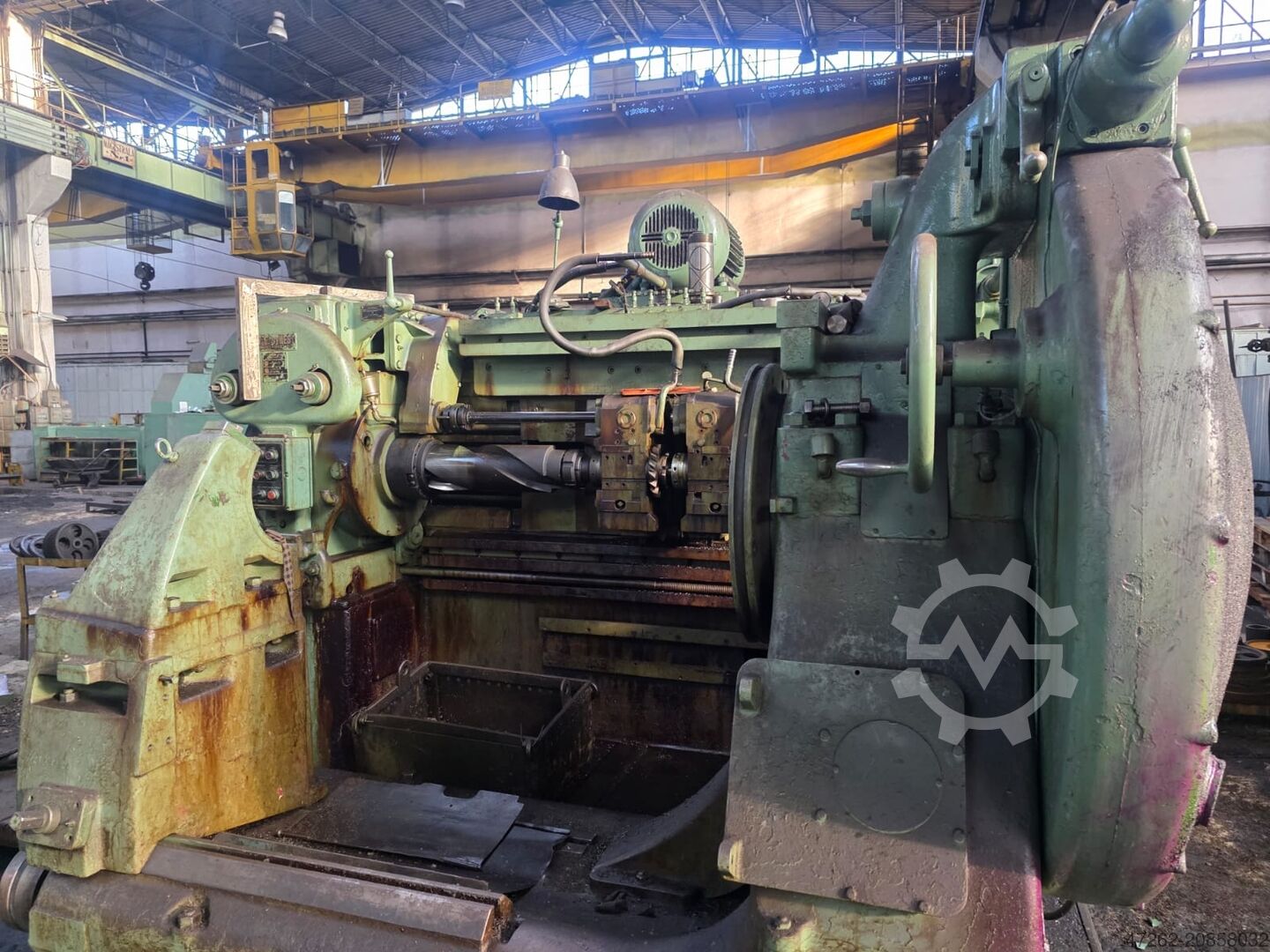

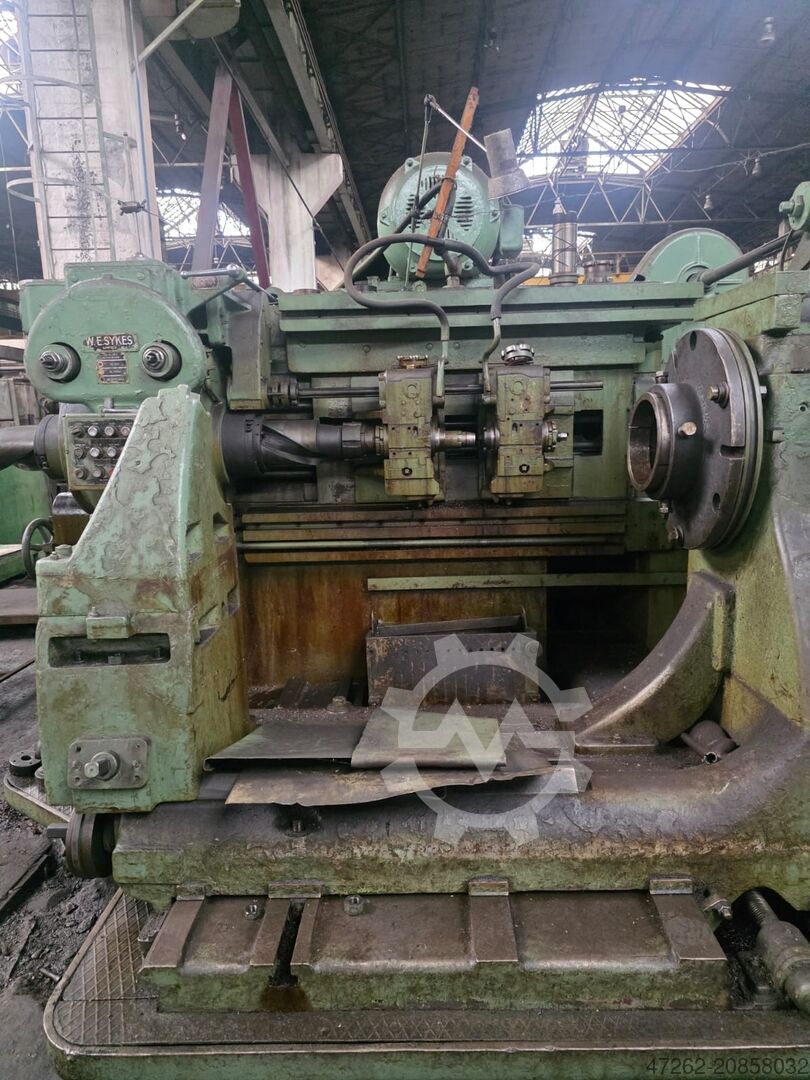

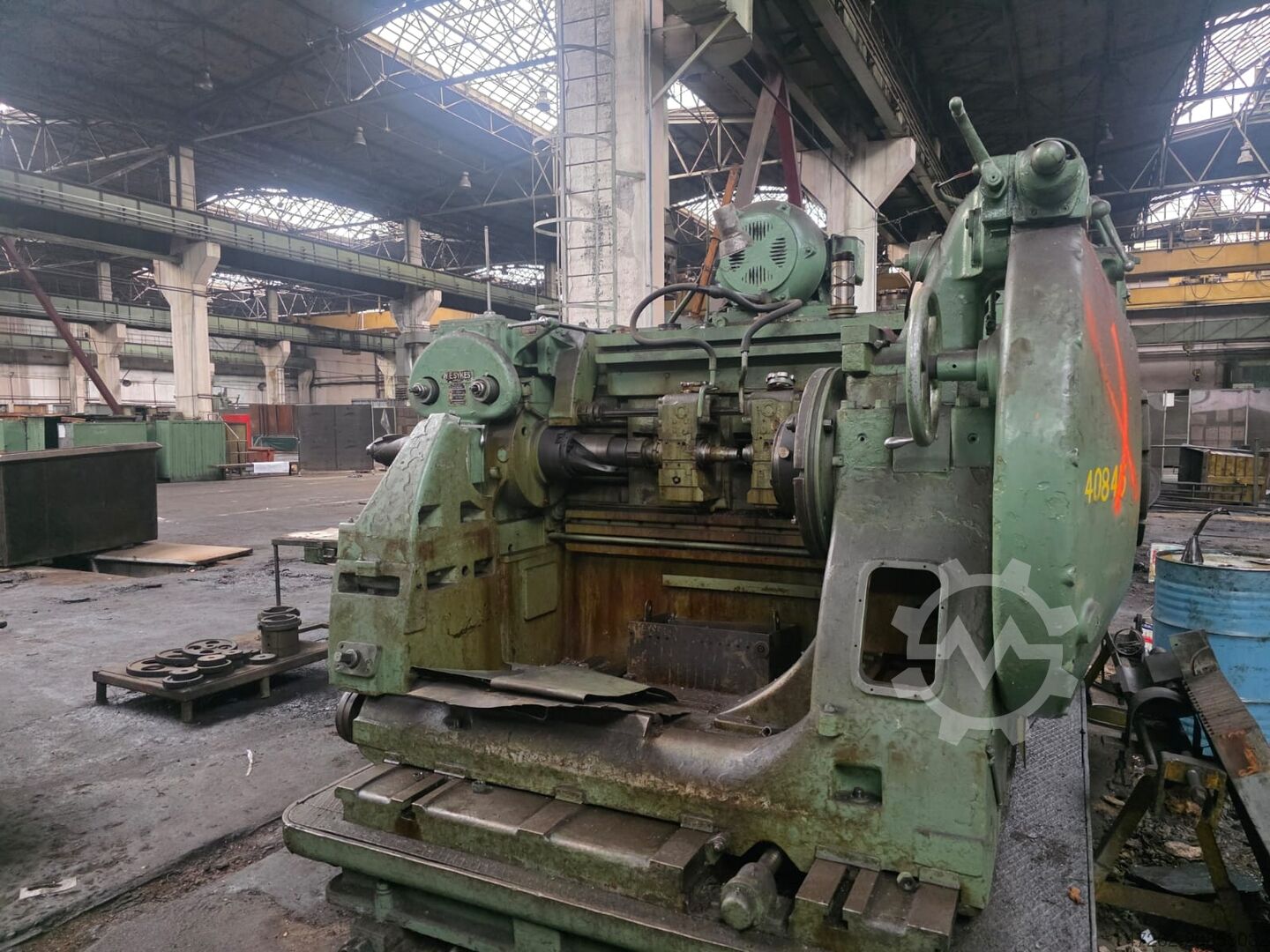

SYKES 5 E — станок для нарезания двойных косозубых (шевронных) зубчатых колёс, модель SYKES с максимальным диаметром обрабатываемого колеса 1600 мм. Доступно 2 единицы. Специальное исполнение для изготовления зубчатых передач, применяемых в нефтяной и газовой промышленности.

Технические характеристики

Диаметр отверстия рабочего шпинделя: 222 мм (8,75").
Максимальное расстояние от задней бабки до торца рабочего шпинделя: 1219 мм (48").
Стандартный диаметр делительной окружности фрезы: 152,4 мм (6" P.C.D.).
Стандартный диаметр отверстия фрезы: 88,9 мм (3,5").

Наружные зубчатые колёса

Максимальный диаметр заготовки: 1600 мм (63").
Минимальный диаметр заготовки: 0.
Ширина венца для двойных косозубых (шевронных) колёс: 0–457 мм (0–18").
Ширина венца для прямозубых или однокосозубых колёс: 0–254 мм (0–10").

Внутренние зубчатые колёса

Максимальный диаметр заготовки: 1676 мм (66").
Ширина венца: 0–203 мм (0–8").
Максимальный диаметр делительной окружности: 66" − (2 × толщина обода).
Диапазон модуля/шага: максимальный — 16 D.P. (1,6 Mod); минимальный — 1,5 D.P. (17 Mod).
Диапазон углов наклона зубьев: 0–45°.

Габариты и масса

Габариты: 3300 × 3250 × 2700 мм (Д × Ш × В).
Масса: 18 940 кг.

Состояние: очень хорошее рабочее состояние.

Описание

<p><strong>SYKES 5 E</strong> — станок для нарезания двойных косозубых (шевронных) зубчатых колёс, модель SYKES с максимальным диаметром обрабатываемого колеса 1600 мм. Доступно 2 единицы. Специальное исполнение для изготовления зубчатых передач, применяемых в нефтяной и газовой промышленности.</p>
<h3>Технические характеристики</h3>
<ul>
<li>Диаметр отверстия рабочего шпинделя: <strong>222 мм</strong> (8,75").</li>
<li>Максимальное расстояние от задней бабки до торца рабочего шпинделя: <strong>1219 мм</strong> (48").</li>
<li>Стандартный диаметр делительной окружности фрезы: <strong>152,4 мм</strong> (6" P.C.D.).</li>
<li>Стандартный диаметр отверстия фрезы: <strong>88,9 мм</strong> (3,5").</li>
</ul>
<h3>Наружные зубчатые колёса</h3>
<ul>
<li>Максимальный диаметр заготовки: <strong>1600 мм</strong> (63").</li>
<li>Минимальный диаметр заготовки: 0.</li>
<li>Ширина венца для двойных косозубых (шевронных) колёс: <strong>0–457 мм</strong> (0–18").</li>
<li>Ширина венца для прямозубых или однокосозубых колёс: <strong>0–254 мм</strong> (0–10").</li>
</ul>
<h3>Внутренние зубчатые колёса</h3>
<ul>
<li>Максимальный диаметр заготовки: <strong>1676 мм</strong> (66").</li>
<li>Ширина венца: <strong>0–203 мм</strong> (0–8").</li>
<li>Максимальный диаметр делительной окружности: 66" − (2 × толщина обода).</li>
<li>Диапазон модуля/шага: максимальный — 16 D.P. (1,6 Mod); минимальный — 1,5 D.P. (17 Mod).</li>
<li>Диапазон углов наклона зубьев: <strong>0–45°</strong>.</li>
</ul>
<h3>Габариты и масса</h3>
<ul>
<li>Габариты: <strong>3300 × 3250 × 2700 мм</strong> (Д × Ш × В).</li>
<li>Масса: <strong>18 940 кг</strong>.</li>
</ul>
<p><strong>Состояние:</strong> очень хорошее рабочее состояние.</p>

Технические характеристики

Производитель	Sykes
Модель	5E
Тип оборудования	Станок для нарезания конических зубчатых колес
Страна размещения	Romania
Состояние	ready for operation (used)
Blank diameter, max	66" (1676 mm)
Face width	0 - 8" (0 - 203 mm)
Face width, double helical	0 - 18" (0 - 457 mm)
Face width, spur or single helical	0 - 10" (0 - 254 mm)
Helix angle range	0 - 45 degrees
Min	1.5 D.P. (17 Mod)
P.C.D., max	66" - (2 x rim thickness)
Pitch range, max	16 D.P. (1.6 Mod)
Standard cutter bore	3.5"
Standard cutter diameter	6" P.C.D.
Tailstock to face of work spindle, max	48" (1219 mm)
Work spindle bore	8.75" (222 mm)
