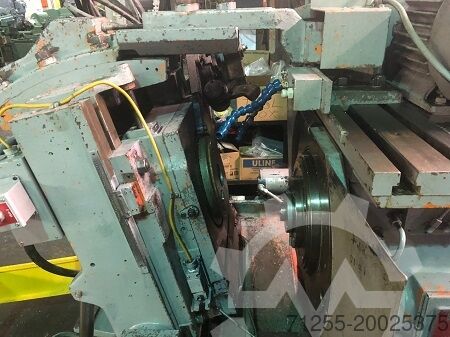

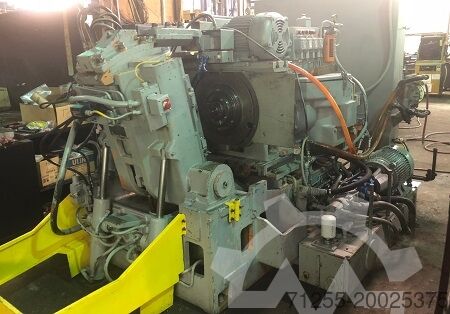

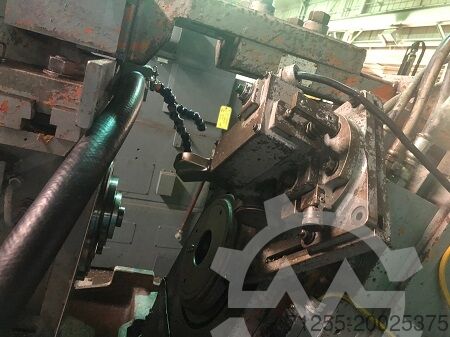

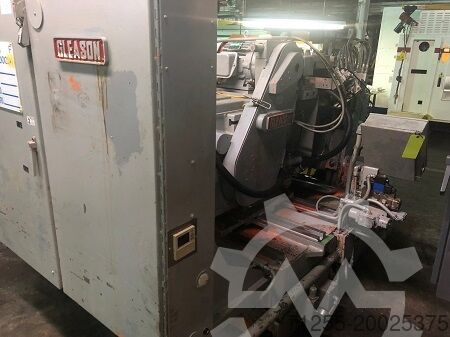

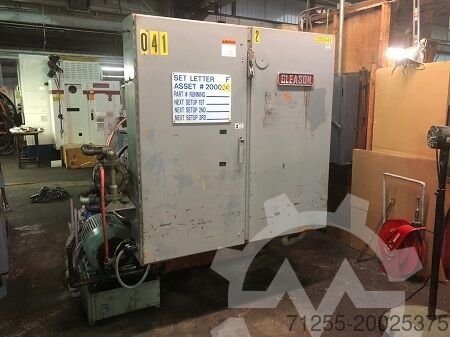

Gleason 609

Зубообрабатывающий станок с гидравлическим зажимом заготовки, делительным устройством и системами охлаждения и гидравлики.

Комплектация

• Делительное устройство
• Гидравлический зажим заготовки
• Стружечный конвейер
• Болт крепления фрезы

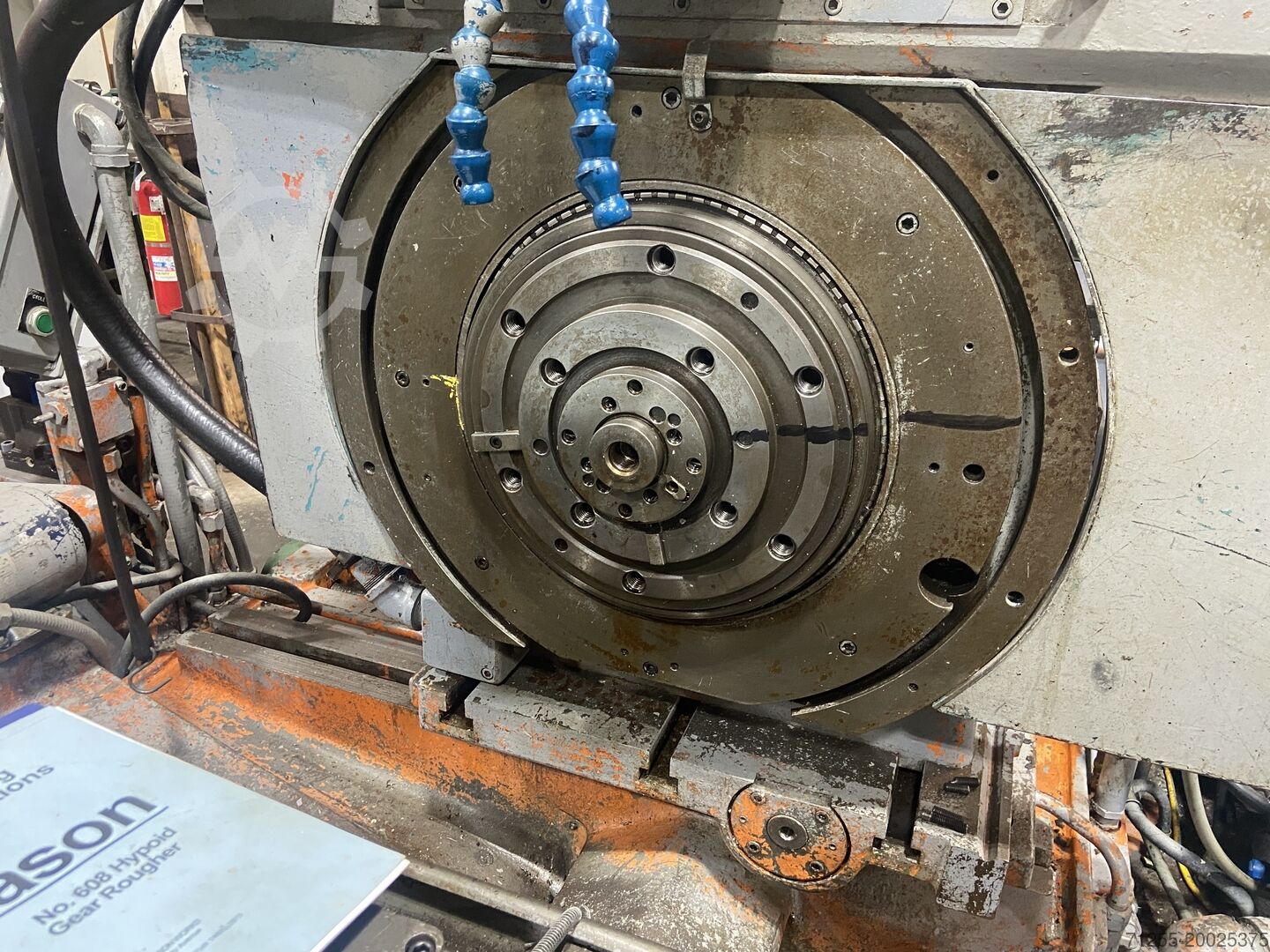

• Делительная плита
• Сменные шестерни
• Гидравлическая система
• Система охлаждения

Технические характеристики

• Минимальное расстояние по наружному конусу: 69,85 мм
• Максимальное расстояние по конусу: 254 мм
• Максимальный диаметр делительной окружности зубчатого колеса: 508 мм
• Используемые диаметры фрез: 228,6–457,2 мм
• Угол впадины: 55–80°
• Ширина венца: 76,2 мм
• Количество зубьев: 20–75
• Диаметр конического отверстия в большой части: 86,92 мм
• Конусность на длине 0,3048 м: 12,7 мм
• Глубина конуса: 15,875 мм
• Скорость вращения фрезы: 6,8–16,5 об/мин
• Подача, секунд на зуб: 3–9
• Главный электродвигатель: 5 л. с., 900 об/мин
• Гидравлический двигатель: 7,5 л. с., 1800 об/мин
• Требуемая площадь пола: примерно 2997,2 × 2197,1 мм
• Габаритная высота: 1778 мм
• Масса нетто: примерно 7257 кг
• Масса в упаковке для экспортной перевозки: 7710 кг
