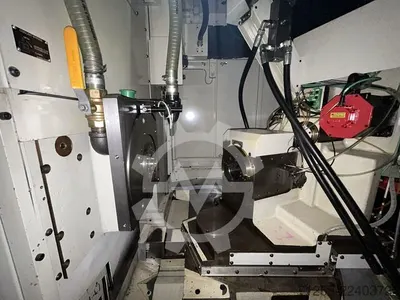

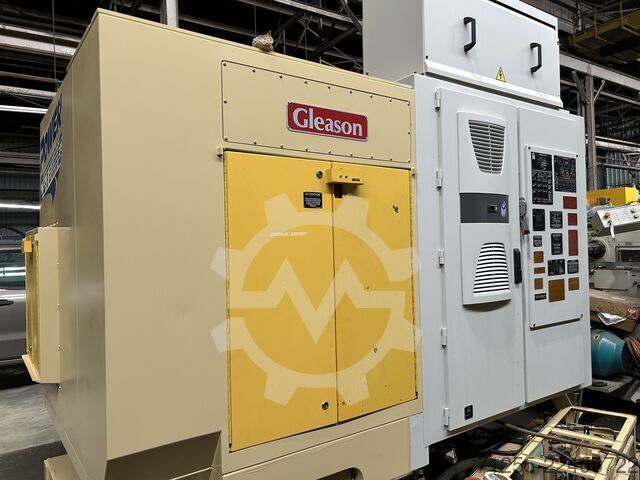

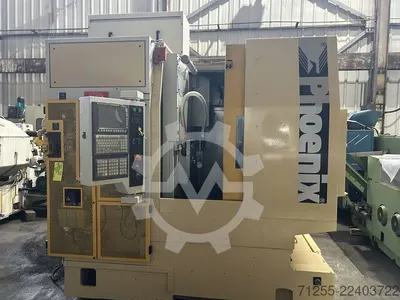

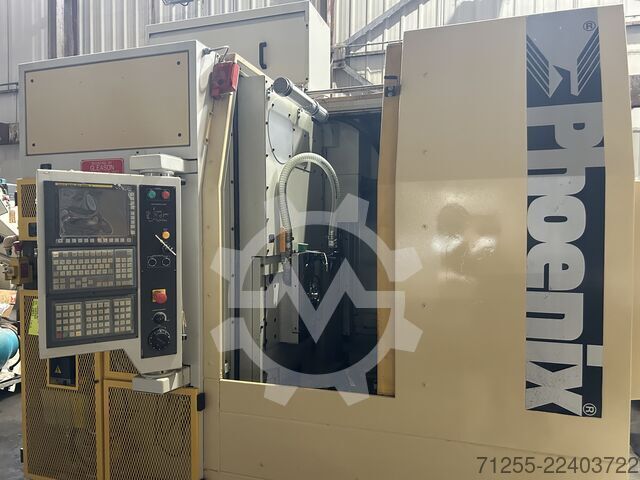

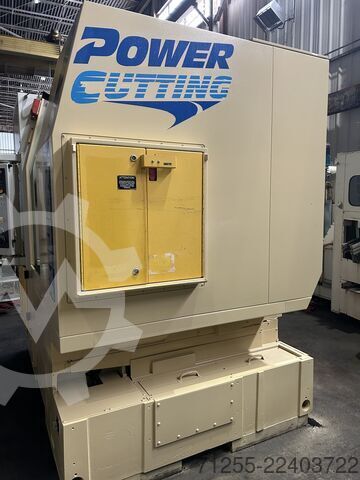

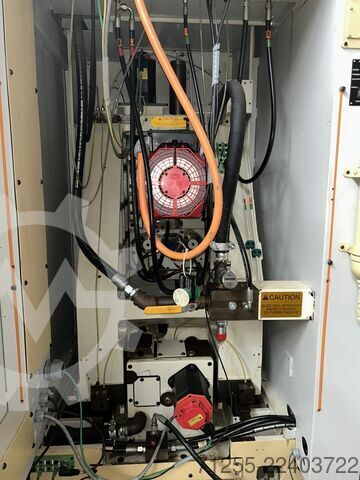

Gleason 175HC

Зубообрабатывающий станок с системой управления Fanuc 30ia.

Комплектация

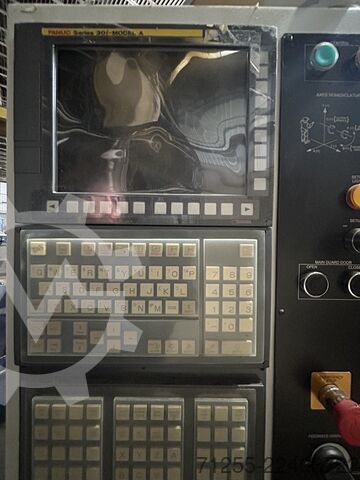

• Система управления Fanuc 30ia
• Гидравлическая система
• Система подачи СОЖ
• Стружечный конвейер
• Пневматическая система
• Система смазки
• Консольный кран
• Сменные зубчатые колёса
• Туманоуловитель
• Трансформатор
• Рабочее освещение
• Сигнальная колонна

Технические характеристики

• Extreme Ratio: 10:1
• Диапазон угла основания (ось B): от −5° до 90°
• Эквивалентный диапазон угла основания: от −8° до 90°
  Эквивалентный угол указан для станка люлечного типа.
• Максимальный ход поворотного основания (ось B): от −5° до 90°
• Максимальный вертикальный ход (ось Y): от −101,6 до 177,8 мм (от −4 до 7 дюймов)
• Максимальный горизонтальный ход (ось X): от −152,4 до 101,6 мм (от −6 до 4 дюймов)
• Ход скользящего основания (ось Z): от 50,8 до 304,8 мм (от 2 до 12 дюймов)
• Расстояние от центра станка до торца рабочего шпинделя, фиксированное: 114,3 мм (4,5 дюйма)
• Количество зубьев: от 5 до 200 включительно

Нарезание зубьев методом обкатки (Face Hobbing)

Примеры максимального диаметра делительной окружности зубчатого колеса:

• Спираль −35°
• Фреза TRI-AC диаметром 152 мм с 13 группами лезвий
• Максимальная полная высота зуба: 13,97 мм (0,550 дюйма)
• Максимальная ширина венца: 40,64 мм (1,6 дюйма)

Нарезание зубьев методом копирования (Face Milling)

Примеры максимального диаметра делительной окружности зубчатого колеса:

• Спираль −35°
• Фреза диаметром 190,5 мм (7,5 дюйма)
• Максимальная полная высота зуба: 15,875 мм (0,625 дюйма)
• Максимальная ширина венца: 40,64 мм (1,6 дюйма)

Диаметры обработки

• Обычное нарезание методом копирования: от 27,94 до 190,5 мм (от 1,1 до 7,5 дюйма)
• Helixact: от 100 до 200 мм
• Мелкий модуль: от 102 до 152 мм
• Крупный модуль: только 152 мм

Скорости

• Ось B — поворотное основание: 30°/с
• Ось A — рабочий шпиндель, нарезание методом копирования: 0–75 об/мин
• Ось A — рабочий шпиндель, нарезание методом обкатки: 0–375 об/мин
• Ось C — шпиндель фрезы: 30–500 об/мин
• Ось X — горизонтальная: 125 мм/с (4,92 дюйма/с)
• Ось Y — вертикальная: 125 мм/с (4,92 дюйма/с)
• Ось Z — скользящее основание: 125 мм/с (4,92 дюйма/с)

Рабочий шпиндель

• Диаметр конуса в широкой части (конус № 39): 99,22 мм (3-29/32 дюйма)
• Конусность на фут: 15,48 мм на 0,3048 м (39/64 дюйма на фут)
• Глубина конуса: 76,2 мм (3 дюйма)

Габариты и масса

• Занимаемая площадь: 2432,05 × 1612,9 мм (95,75 × 63,5 дюйма)
• Высота без туманоуловителя: 2305,05 мм (90,75 дюйма)
• Примерная масса: 9979 кг (22 000 фунтов)
