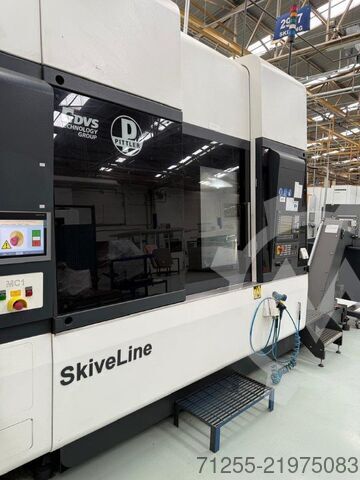

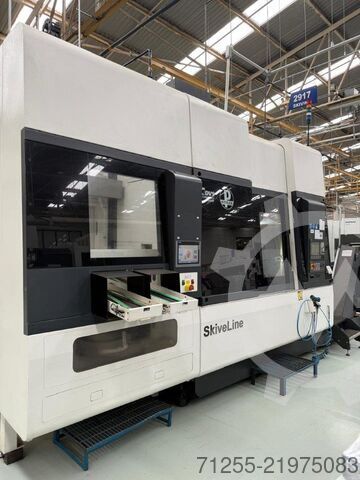

Pittler PV 315

Зубообрабатывающий станок с системой ЧПУ Sinumerik 840D sl, многофункциональным инструментальным суппортом для токарного и приводного инструмента, автоматизацией загрузки и выгрузки деталей, а также программным обеспечением для технологии шевингования.

Комплектация

• Гидравлический агрегат.

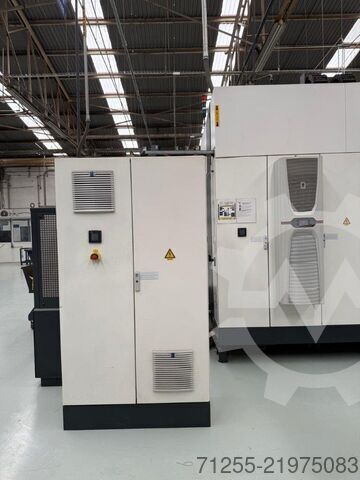

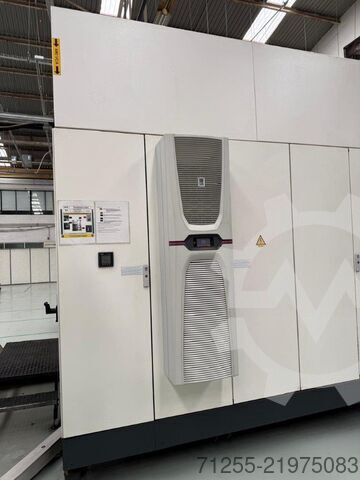

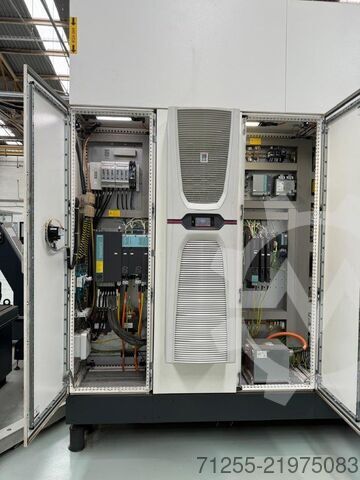

• Система управления ЧПУ Sinumerik 840D sl.

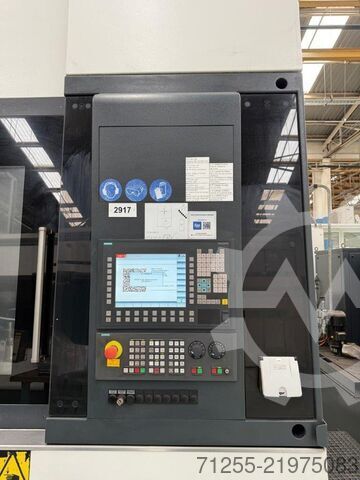

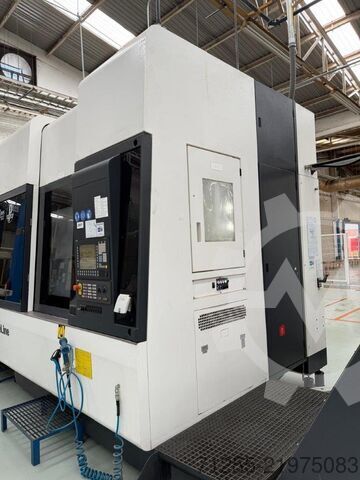

• Пульт оператора Slim Line OP012 с цветным TFT-дисплеем 12 дюймов (304,8 мм).
• Панель управления станком 19 дюймов (482,6 мм).
• Автоматический сменщик инструмента на 20 позиций.
• CAPTO C6.
• Многофункциональный инструментальный суппорт для токарного и приводного инструмента.
• Один неподвижный инструментальный блок, установленный на поперечном суппорте, с подачей СОЖ через токарный и сверлильный инструмент.
• Подача СОЖ к приводному шпинделю с внешней стороны.
• Сверлильный шпиндель.
• Дополнительный сверлильный шпиндель для ориентации.

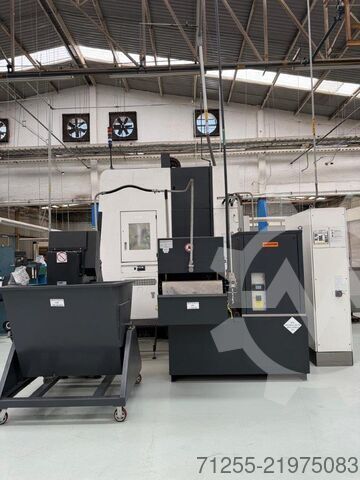

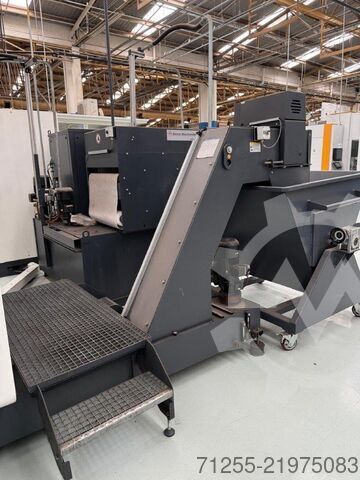

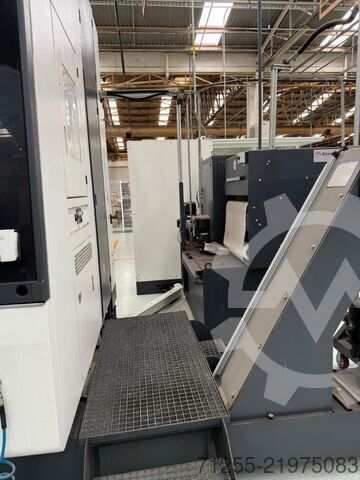

• Стружечный конвейер.
• Система подачи СОЖ, включая трубопроводы, запорный клапан и выключатель контроля потока:
  • подача СОЖ к инструменту для охлаждения и промывки через режущий инструмент;
  • подача СОЖ для промывки заготовки и патрона;
  • подача СОЖ для промывки рабочей зоны.
• Бумажный ленточный фильтр.
• Погружной охладитель.
• Насос подачи СОЖ высокого давления, 40 бар, через инструмент.
• Ручной пистолет для промывки.
• Механический воздухоочиститель с отделением масляного тумана.
• Индикация ресурса инструмента.
• Дистанционная диагностика.
• Сигнальная лампа.

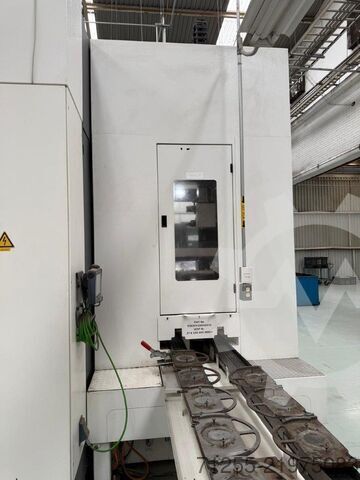

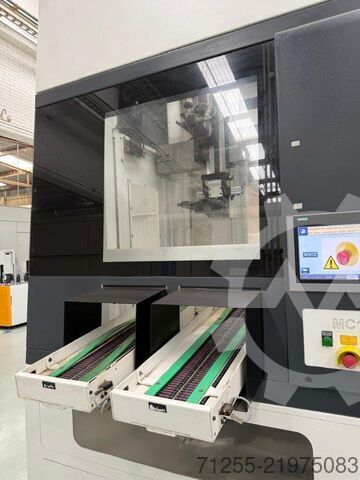

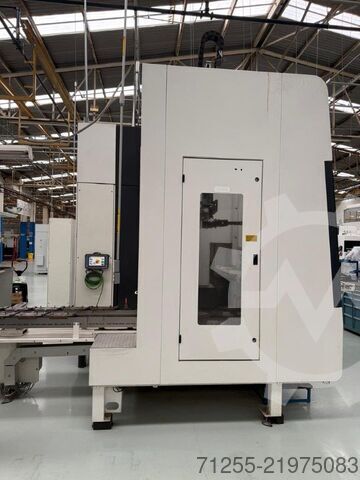

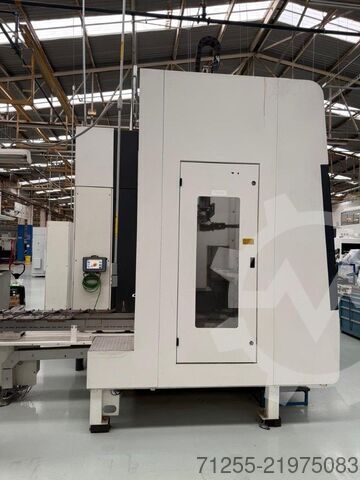

• Автоматическая дверь загрузки с шаттлом.
• Шаттл загрузки и выгрузки.
• Поворотный загрузчик.
• Автоматическая ячейка, настроенная под деталь.

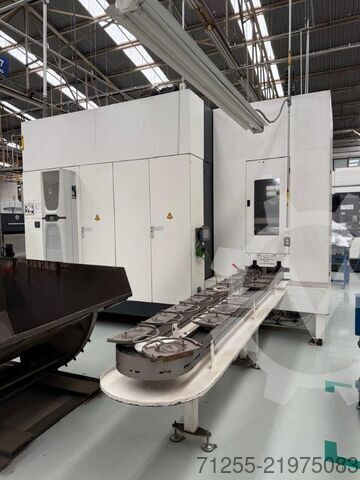

• Паллетный конвейер на 20 паллет для необработанных и готовых деталей.
• Паллеты, предназначенные для детали 596500.
• Система транспортировки.
• Станция статистического контроля процесса (SPC): максимальный диаметр 270 мм, максимальная высота 150 мм, максимальная масса 12 кг.
• Станция NIO (закрытие вперёд, под действием силы тяжести).
• Программное обеспечение для шевингования: аппаратное и программное обеспечение, а также пользовательские интерфейсы для технологии шевингования.
• Измерительный щуп для измерения диаметров и длины заготовки в станке.
• Программное обеспечение для измерения зубьев: MDK и линии профиля зуба, программное обеспечение и пользовательский интерфейс.
• Измерительная программа для автоматического измерения взаимного положения двух зубчатых колёс после использования сменных инструментов.
• SPC: измерение MDK через каждые заданные X заготовок.
• Сменщик инструмента: предварительная обработка, измерение и чистовая обработка.
• Идентификация инструмента для шевингования: аппаратное и программное обеспечение для идентификации инструмента после его смены.
• Гидравлические схемы.
• Схемы системы подачи СОЖ.
• Схемы системы смазки.

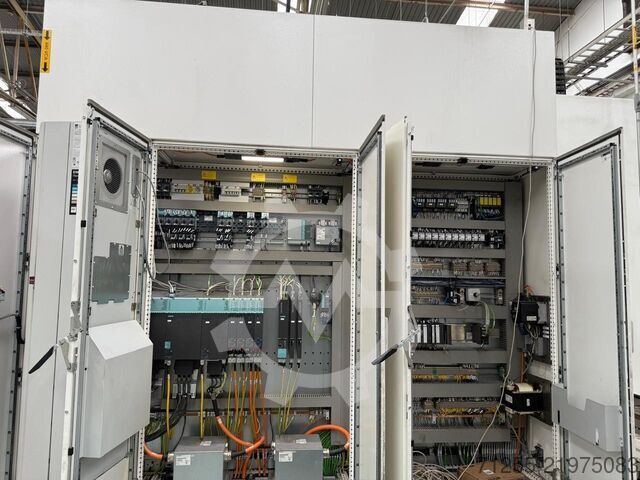

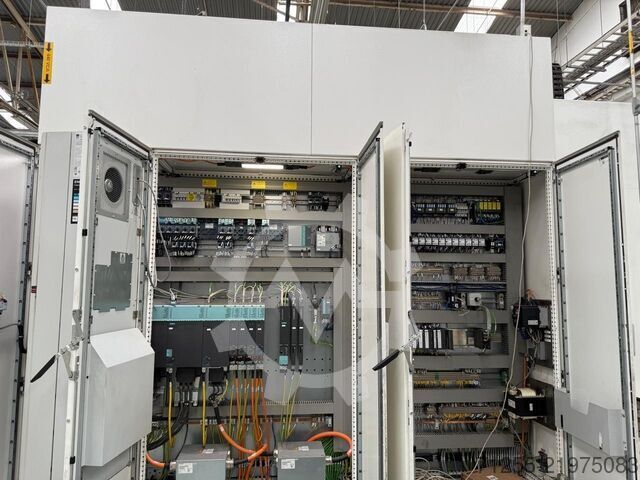

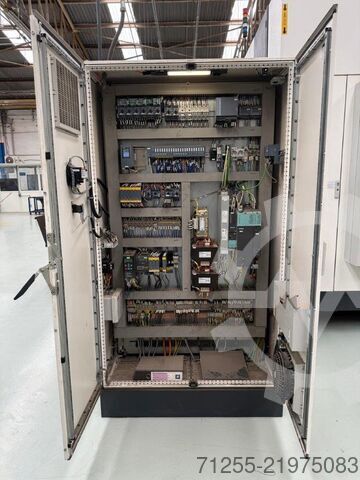

• Электрические монтажные схемы.
• Печатные копии схем.
• Сертификаты CF.

Технические характеристики

• Шпиндель заготовки:
  • Частота вращения: 0–7000 l/min.
  • Мощность: 55,2–59,7 кВт.
• Инструмент: Capco C6.
• Инструментальный шпиндель:
  • Частота вращения: 0–6000 l/min.
  • Мощность: 29–41 кВт.

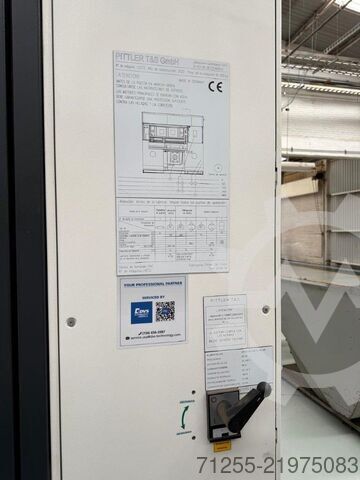

• Габариты, масса и электропитание:
  • Рабочее напряжение: 400 В, 3 фазы, 50 Гц.
  • Напряжение цепей управления: 24 В.
  • Напряжение освещения: 240 В, 50 Гц.
  • Занимаемая площадь: 2700 × 2600 мм.
  • Высота: 4000 мм.
  • Общая масса, приблизительно: 16 000 кг.
• Продольная ось Z:
  • Ход: 800 мм.
  • Скорость быстрых перемещений: 24 м/мин.
  • Усилие подачи: 12 кН.
• Поперечная ось X:
  • Ход: 900 мм.
  • Скорость быстрых перемещений: 24 м/мин.
  • Усилие подачи: 12 кН.
• Инструментальный шпиндель, ось B: диапазон поворота от −20 до +90°.
• Ось Y инструментального шпиндельного узла:
  • Ход: 200 мм.
  • Скорость быстрых перемещений: 12 м/мин.
  • Усилие подачи: 6 кН.
• Ось C главного шпинделя: точность позиционирования: 9″.
• Многофункциональный инструментальный суппорт:
  • Мощность: 29 кВт при 100 % ПВ.
  • Мощность: 41 кВт при 44 % ПВ.
  • Крутящий момент: 141 Н·м при 100 % ПВ.
  • Крутящий момент: 212 Н·м при 44 % ПВ.
  • Частота вращения шпинделя: 0–6000 мин⁻¹.
  • Ось B с бесступенчатым перемещением в диапазоне от −20 до +90°.
• Инструментальный магазин:
  • Максимальный диаметр инструмента: 100 мм.
  • Приблизительная длина инструмента: 300 мм.
  • Приблизительная масса инструмента: 12 кг.
• Поворотный загрузчик:
  • Максимальный диаметр заготовки: 270 мм.
  • Высота: 150 мм.
  • Масса: 16 кг.
