COMUR LORENZ LS 150 CNC — A20522320

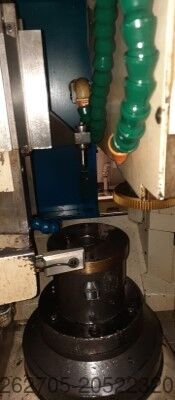

Фотографии
Описание
Зубообрабатывающий станок вертикальной конструкции с ЧПУ Siemens Sinumerik 810D/840D, предназначенный для обработки зубчатых деталей.
Рабочая зона
- Высота: 160 мм
- Минимальное межцентровое расстояние между осью стола и шпинделем: −30 мм
- Максимальное межцентровое расстояние между осью стола и шпинделем: +150 мм
- Минимальное расстояние между поверхностью стола и шпинделем фрезы: 275 мм
- Максимальное расстояние между поверхностью стола и шпинделем фрезы: 345 мм
- Ручное поперечное перемещение колонны: ±20 мм
- Наружный диаметр: 250 мм
- Диаметр отверстия: 100 H7 мм
Обрабатываемая деталь
- Максимальный номинальный модуль для стали с пределом прочности около 600 Н/мм²: 3 мм
- Минимальный диаметр делительной окружности при обработке внутренних зубчатых зацеплений: 60 + d0s мм
- Максимальный наружный диаметр при обработке внутренних зубчатых зацеплений: 280 мм
- Максимальная ширина зубчатого венца: 42 мм
- Максимальная длина хода при нарезании зубьев: 50 мм
- Максимальный ход шпинделя: 70 мм
Допустимая нагрузка
- Максимальная нагрузка на стол, включая приспособления: 150 кг
- Максимальное усилие задней бабки: 1500 кг
- Максимально достижимый угол наклона при гидростатическом направляющем устройстве: около 45°
Шпиндель фрезы
- Наружный диаметр: 85 мм
- Диаметр отверстия посадочного места фрезы: 45 H3 мм
Электрооборудование
- Рабочее напряжение: 400–480 В
- Напряжение цепей управления: 24 В
- Напряжение магнитной системы: 24 В
- Сечение кабеля: 16 мм²
- Подключаемая мощность: 15 кВт
- Защита: 50 А
Основные особенности и оснащение
- Вертикальная конструкция для эффективного удаления стружки и удобной загрузки и выгрузки деталей.
- Система ЧПУ Siemens Sinumerik 810D/840D.
- Высокая точность позиционирования благодаря линейным измерительным шкалам Heidenhain.
- Измерительная система Marposs T25 для углового выравнивания или определения нулевой точки вращения.
- Система фильтрации и охлаждения масла.
- Магнитный конвейер для удаления стружки.
Габариты и масса
- Габаритные размеры: длина — 2980 мм, ширина — 1650 мм, высота — 2165 мм.
- Масса: 5700 кг.
Состояние: станок в рабочем состоянии.
Технические характеристики

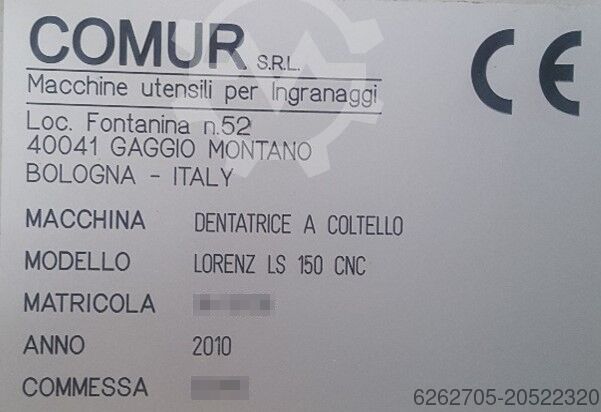

| Производитель | COMUR |
|---|---|
| Модель | LORENZ LS 150 CNC |
| Тип оборудования | Зубообрабатывающий станок |
| Страна размещения | Romania |
| Год выпуска | 2010 |
| Состояние | good (used) |
| Цена | 27166 EUR |
| - Bore diameter | 100 H7 mm |
| - CNC control | Siemens Sinumerik 810D/840D |
| - Cable cross-section | 16 mm² |
| - Connected power | 15 kW |
| - Control voltage | 24 V |
| - Cutter holder bore | 45 H3 mm |
| - Elevation | 160 mm |
| - External diameter | 85 mm |
| - High precision | Positioning accuracy via Heidenhain linear scales |
| - Magnetic voltage | 24 V |
| - Manual transverse displacement of the column | ±20 mm |
| - Maximum achievable helix angle (hydrostatic guide) | ~45° |
| - Maximum center distance between table axis and spindle | +150 mm |
| - Maximum distance between table surface and cutter spindle | 345 mm |
| - Maximum external diameter (internal gearing) | 280 mm |
| - Maximum force exerted by the tailstock | 1,500 kg |
| - Maximum nominal module (in steel with tensile strength approx. 600 N/mm²) | 3 mm |
| - Maximum spindle travel | 70 mm |
| - Maximum stroke length for tooth cutting | 50 mm |
| - Maximum table load (including fixtures) | 150 kg |
| - Maximum width of the toothed band | 42 mm |
| - Measuring system | Marposs T25 (for angular alignment or rotation zero-point definition) |
| - Minimum center distance between table axis and spindle | -30 mm |
| - Minimum distance between table surface and cutter spindle | 275 mm |
| - Minimum pitch diameter (internal gearing) | 60 + d0s mm |
| - Operating voltage | 400 - 480 V |
| - Overall dimensions | Length = 2980 mm, Width = 1650 mm, Height = 2165 mm |
| - Protection | 50 A |
| - Vertical design | Optimal chip evacuation and easy loading/unloading |
| - Weight | 5700 kg |
| Machine status | Operational (WORKING) |
