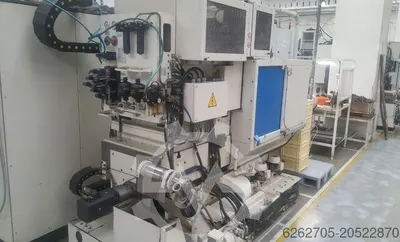

COMUR LORENZ LS 150 CNC — A20522870
Фотографии
Описание
Технические характеристики зубообрабатывающего станка вертикального типа с системой ЧПУ Siemens Sinumerik 810D/840D.

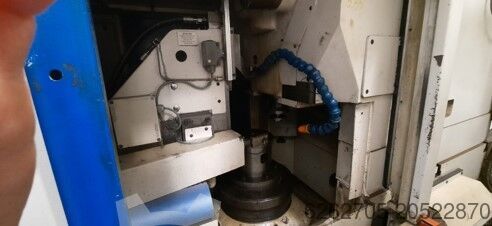

Рабочая зона
- Высота: 160 мм
- Минимальное межцентровое расстояние между осью стола и шпинделем: −30 мм
- Максимальное межцентровое расстояние между осью стола и шпинделем: +150 мм
- Минимальное расстояние между поверхностью стола и шпинделем инструмента: 275 мм
- Максимальное расстояние между поверхностью стола и шпинделем инструмента: 345 мм
- Ручное поперечное перемещение колонны: ±20 мм
- Наружный диаметр: 250 мм
- Диаметр отверстия: 100 H7 мм
Обрабатываемая деталь
- Максимальный номинальный модуль для стали с пределом прочности при растяжении около 600 Н/мм²: 3 мм
- Минимальный диаметр делительной окружности при обработке внутренних зубчатых колёс: 60 + d0s мм
- Максимальный наружный диаметр при обработке внутренних зубчатых колёс: 280 мм
- Максимальная ширина зубчатого венца: 42 мм
- Максимальная длина хода при нарезании зубьев: 50 мм
- Максимальный ход шпинделя: 70 мм
Допустимая нагрузка
- Максимальная нагрузка на стол, включая приспособления: 150 кг
- Максимальное усилие, прикладываемое задней бабкой: 1500 кг
- Максимально достижимый угол наклона зубьев при использовании гидростатических направляющих: около 45°
Шпиндель инструмента
- Наружный диаметр: 85 мм
- Диаметр отверстия оправки инструмента: 45 H3 мм
Электрооборудование
- Рабочее напряжение: 400–480 В
- Напряжение цепей управления: 24 В
- Напряжение магнитов: 24 В
- Сечение кабеля: 16 мм²
- Подключаемая мощность: 15 кВт
- Защита: 50 А
Габариты и масса
- Габаритные размеры: длина — 2980 мм, ширина — 1650 мм, высота — 2165 мм
- Масса: 5700 кг
Основные особенности и возможности
- Вертикальная конструкция для эффективного отвода стружки и удобной загрузки и выгрузки деталей.
- Система управления: Siemens Sinumerik 810D/840D.
- Высокая точность позиционирования обеспечивается линейными измерительными шкалами Heidenhain.
- Измерительная система: Marposs T25 для углового выравнивания или задания поворота нулевой точки.
- Система фильтрации и охлаждения масла.
- Магнитный конвейер для удаления стружки.
Технические характеристики
| Производитель | COMUR |
|---|---|
| Модель | LORENZ LS 150 CNC |
| Тип оборудования | Зубообрабатывающий станок |
| Страна размещения | Romania |
| Год выпуска | 2011 |
| Состояние | good (used) |
| Цена | 42340 EUR |
| - Bore diameter | 100 H7 mm |
| - Connected power | 15 kW, Protection: 50 A |
| - Control | Siemens Sinumerik 810D/840D |
| - Cutter holder bore | 45 H3 mm |
| - Elevation | 160 mm |
| - External diameter | 85 mm |
| - High Precision | Positioning accuracy by Heidenhain linear scales |
| - Manual transverse displacement of the column | ±20 mm |
| - Maximum achievable helix angle (hydrostatic guide) | approx. 45° |
| - Maximum center distance between table axis and spindle | +150 mm |
| - Maximum distance between table surface and cutter spindle | 345 mm |
| - Maximum external diameter (internal gearing) | 280 mm |
| - Maximum force applied by the tailstock | 1,500 kg |
| - Maximum load on the table (including fixtures) | 150 kg |
| - Maximum nominal module (in steel with a tensile strength of approximately 600 N/mm²) | 3 mm |
| - Maximum spindle travel | 70 mm |
| - Maximum stroke length for tooth cutting | 50 mm |
| - Maximum width of the toothed band | 42 mm |
| - Measuring system | Marposs T25 (for angular alignment or zero-point rotation definition) |
| - Minimum center distance between table axis and spindle | -30 mm |
| - Minimum distance between table surface and cutter spindle | 275 mm |
| - Minimum pitch diameter (internal gearing) | 60 + d0s mm |
| - Operating voltage | 400 - 480 V, Control voltage: 24 V, Magnetic voltage: 24 V, Cable cross-section: 16 mm² |
| - Overall dimensions | Length = 2980 mm, Width = 1650 mm, Height = 2165 mm |
| - Vertical design | Ensures optimal chip evacuation and easy loading/unloading. |
| - Weight | 5700 kg |
