Вертикальные зубофрезерные станки (диаметр колеса 0–299 мм)

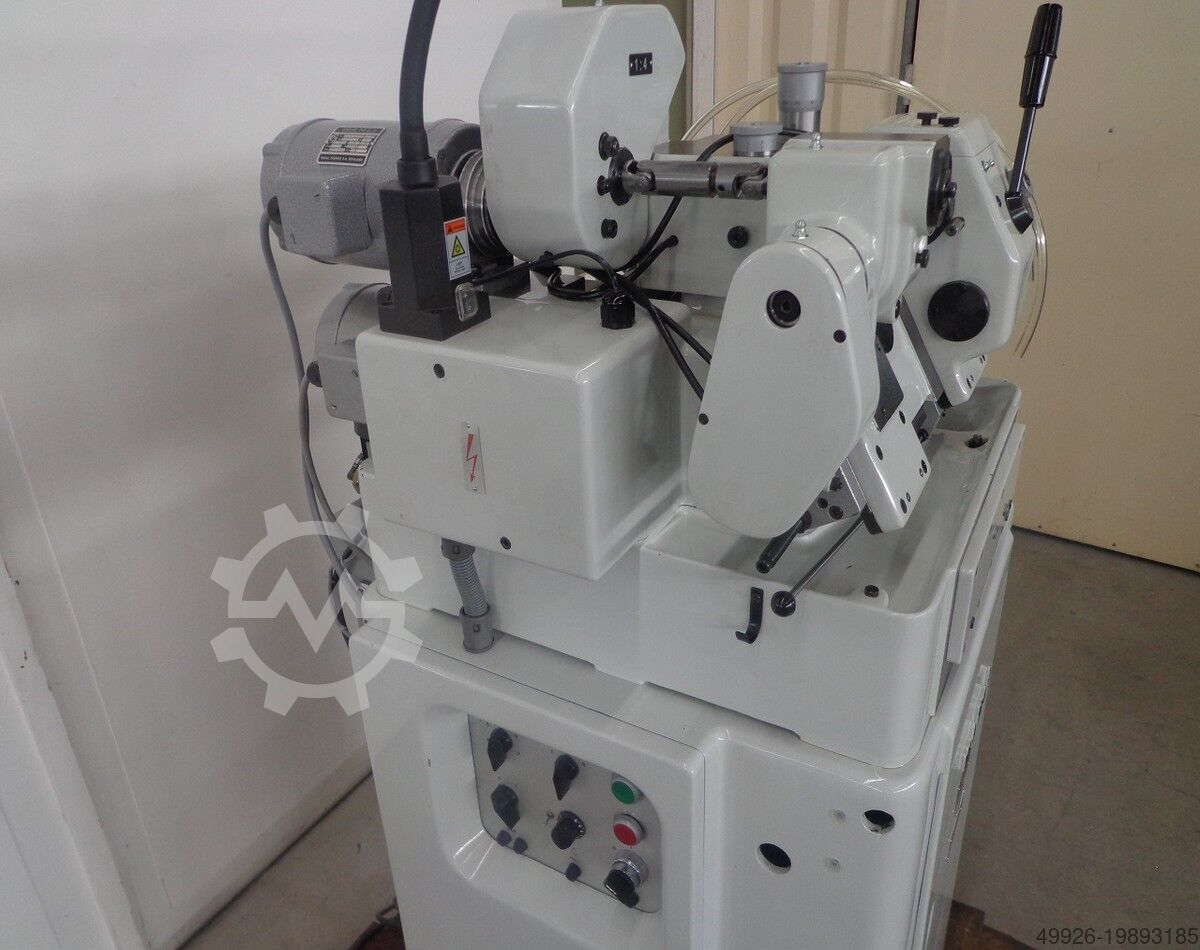

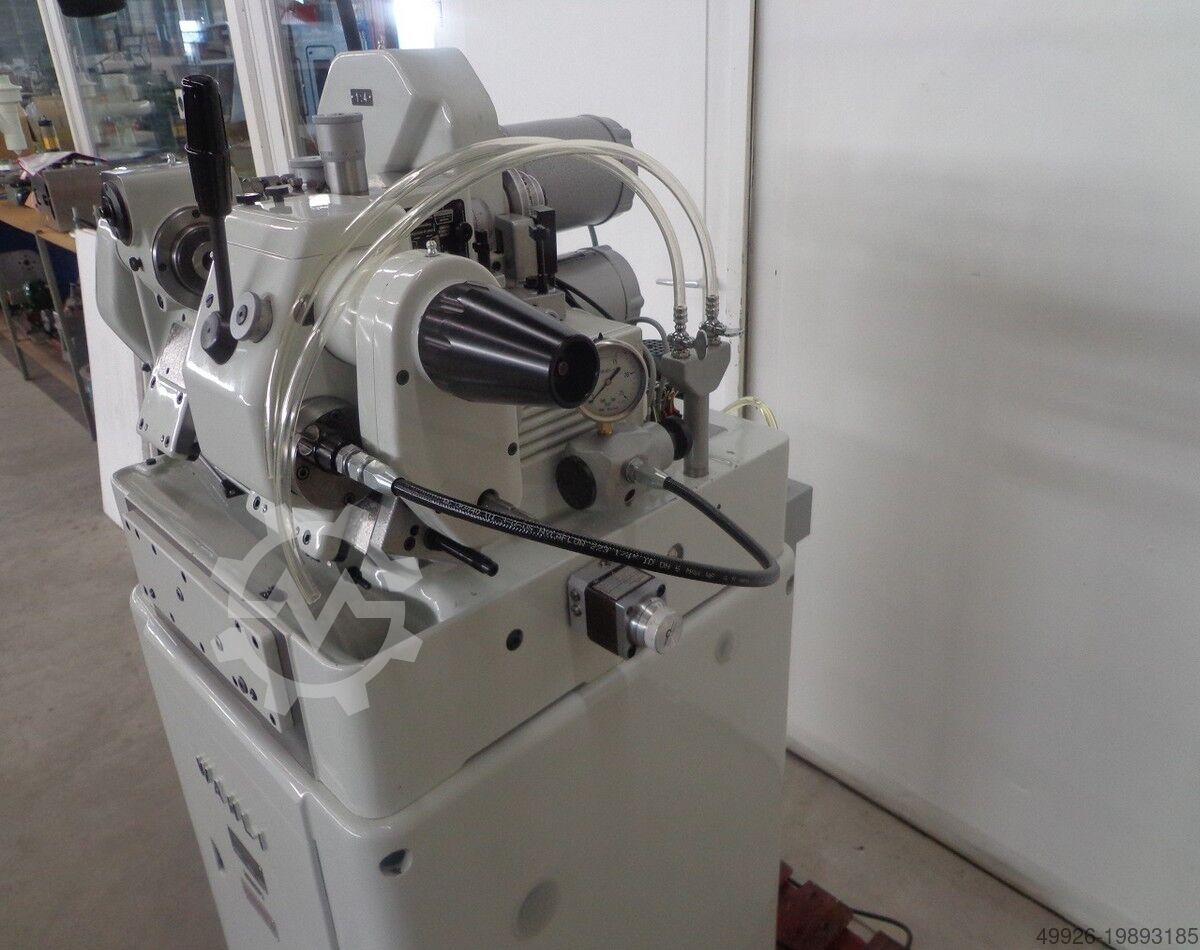

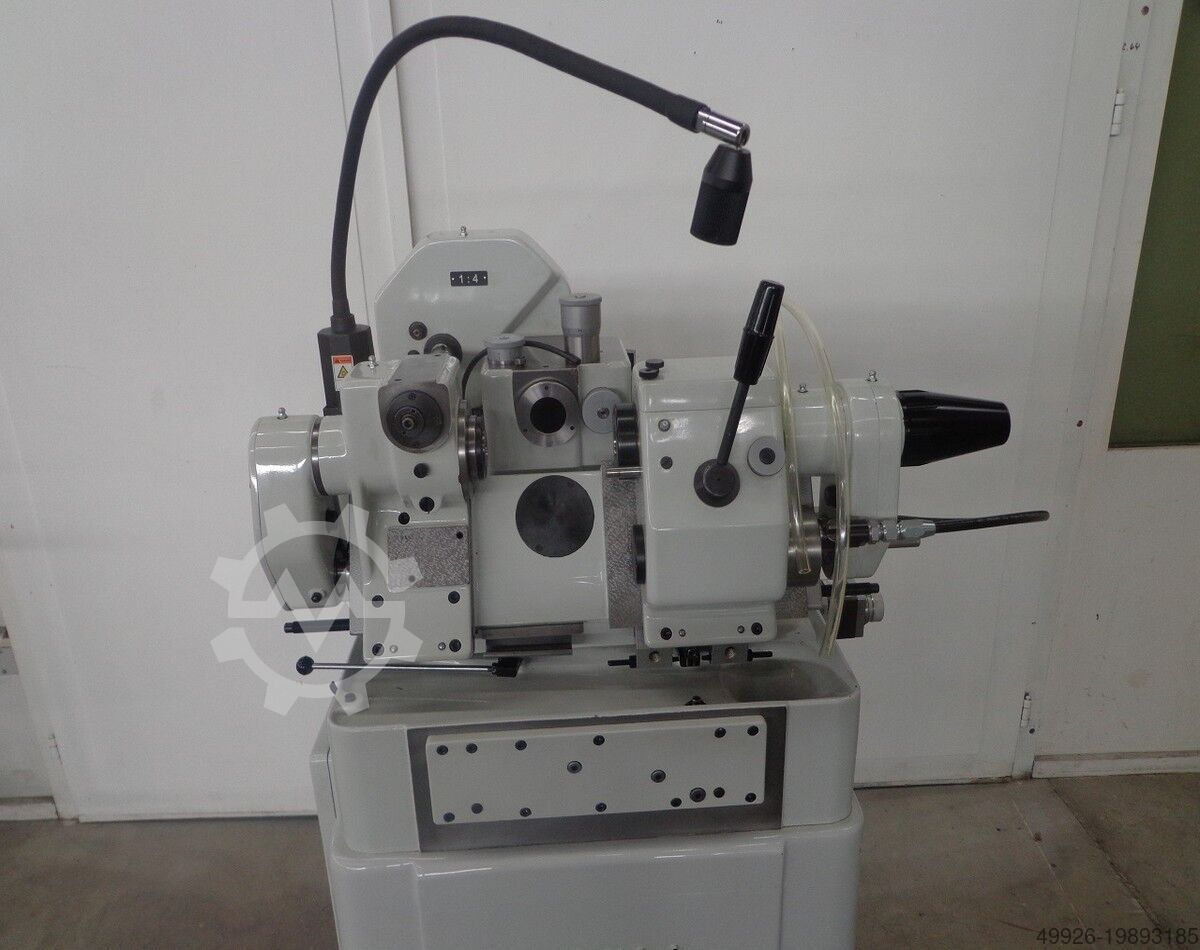

Wahli W-90
Фотографии
Описание
Страна изготовления: Швейцария
Электропитание: 380 В / 50 Гц / 3 фазы
Масса нетто: около 445 кг
Габаритные размеры: 730 × 780 × 1380 мм
Код ТН ВЭД: 8459.6130
Технические характеристики
- Максимальное расстояние между упорами: 80 мм
- Максимальная длина нарезания: 50 мм
- Максимальный диаметр нарезания (фрезой диаметром 24 мм): 36 мм
- Максимальный модуль: 1
- Количество нарезаемых зубьев при передаточном отношении 1:4: 6–100
- Количество нарезаемых зубьев при передаточном отношении 1:10: 6–200
- Суммарный ход быстрого подвода и врезания: 8 мм
- Максимальный осевой ход фрезы: 10 мм
- Максимальный ход при врезании: 2,5 мм
- Максимальный ход пиноли контршпинделя: 25 мм
- Максимальное расстояние между осью заготовки и осью фрезы: 30 мм
- Максимальный диаметр фрезы: 32 мм
- Диаметр корпуса пиноли: 35 мм
- Бесступенчатая регулировка скорости подачи суппорта: 0–60 мм/мин
- Постоянная скорость быстрого возврата суппорта: 3 м/мин
- Число частот вращения шпинделя: 8; диапазон 660–5300 об/мин
- Горизонтальный наклон фрезерной головки: около 4°
- Мощность двигателя фрезы (2 скорости): 0,37/0,59 кВт

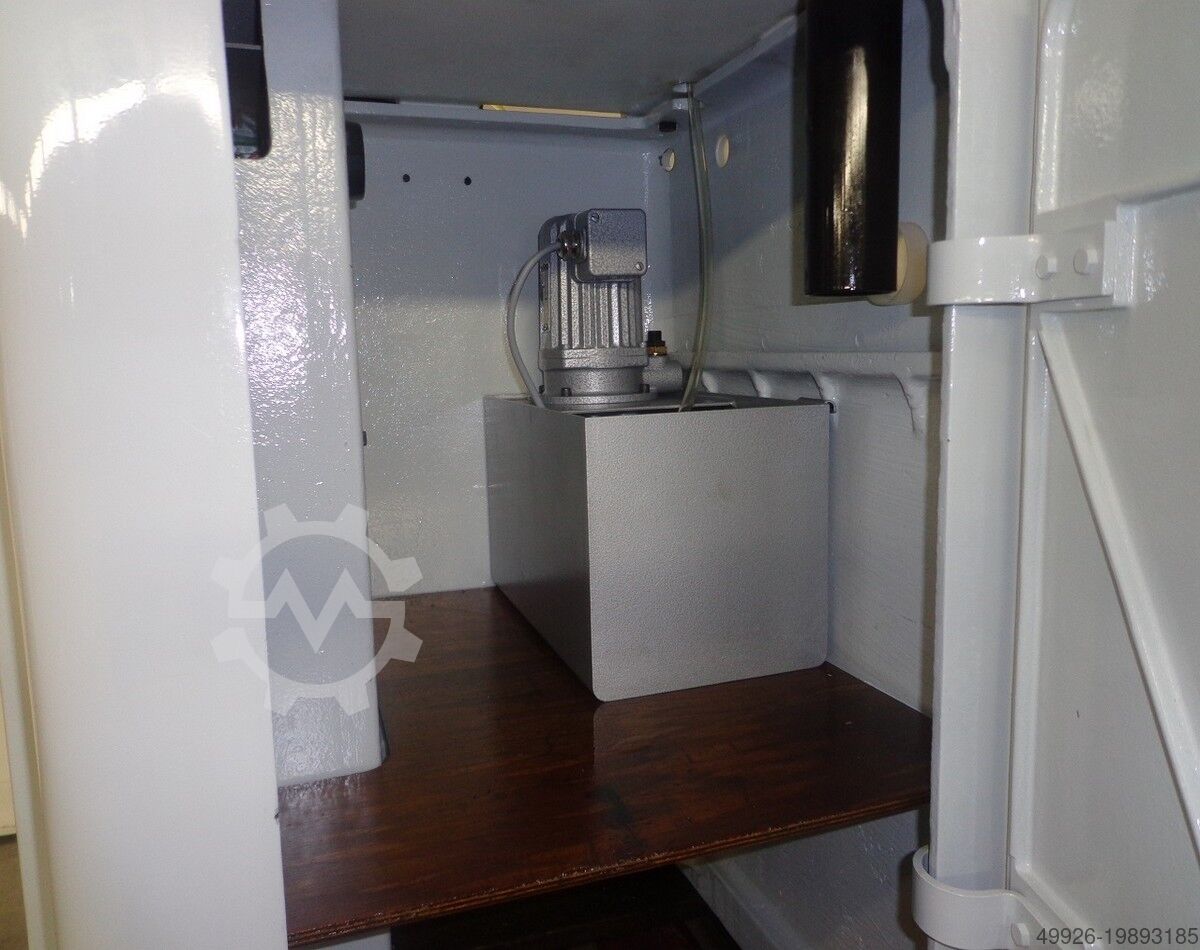

- Мощность двигателя гидравлического насоса: 0,24 кВт
- Мощность двигателя насоса охлаждающей жидкости: 0,07 кВт
- Ёмкость бака гидравлического масла: 13 л
- Ёмкость бака масла для резания: 10 л
- Ёмкость масляного бака пиноли: 10 л
Все технические данные приведены без гарантии; возможны ошибки и пропуски.
Описание переведено автоматически. Возможны ошибки перевода.
Технические характеристики
| Производитель | Wahli |
|---|---|
| Модель | W-90 |
| Тип оборудования | Зубодолбежный станок WAHLI W-90 |
| Страна размещения | Switzerland |
| Год выпуска | 2025 |
| Состояние | refurbished (used) |
| 8 spindle speeds | 660–5300 rpm |
| Constant rapid return feed rate of the slide | 3 m/min |
| Continuously adjustable slide feed rate | 0-60 mm/min |
| Coolant pump motor power | 0.07 kW |
| Country of manufacture | Switzerland |
| Customs tariff number | 8459.6130 |
| Cutter motor power (2 speeds) | 0.37/0.59 kW |
| Cutting oil tank capacity | 10 l |
| Dimensions | 730 x 780 x 1380 mm |
| Horizontal tilt of the cutter head | approx. 4° |
| Hydraulic oil tank capacity | 13 l |
| Hydraulic pump motor power | 0.24 kW |
| Maximum axial movement travel of the cutter | 10 mm |
| Maximum cutter diameter | 32 mm |
| Maximum cutting diameter (with 24 mm dia. cutter) | 36 mm |
| Maximum cutting length | 50 mm |
| Maximum distance between stops | 80 mm |
| Maximum distance between workpiece axis and cutter axis | 30 mm |
| Maximum module | 1 |
| Maximum movement of counter-spindle quill | 25 mm |
| Maximum plunge cutting travel | 2.5 mm |
| Net weight | approx. 445 kg |
| Number of teeth cut – with 1 | 4 ratio: 6-100 |
| Quill body diameter | 35 mm |
| Quill oil tank capacity | 10 l |
| Total rapid approach and plunge travel | 8 mm |
| Voltage | 380 V / 50 Hz / 3 Phases |
| with 1 | 10 ratio: 6-200 |
