Вертикальные зубофрезерные станки (диаметр колеса 0–299 мм)

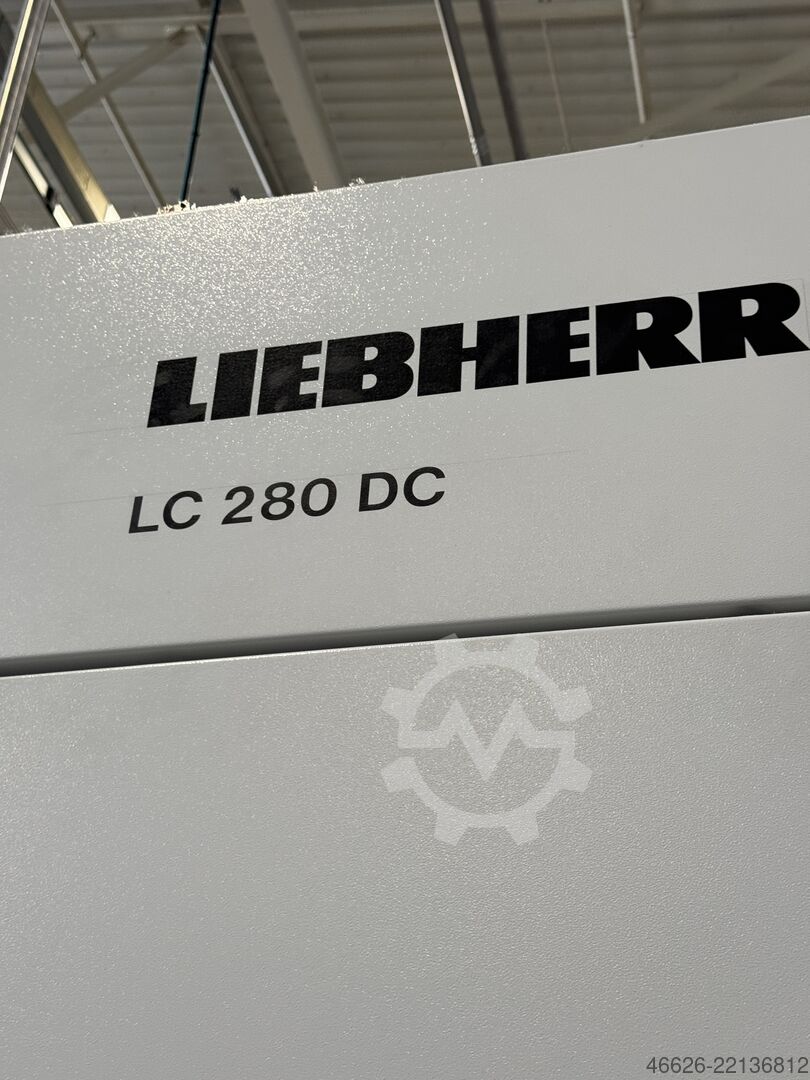

Liebherr LC 280 DC
Фотографии
Описание

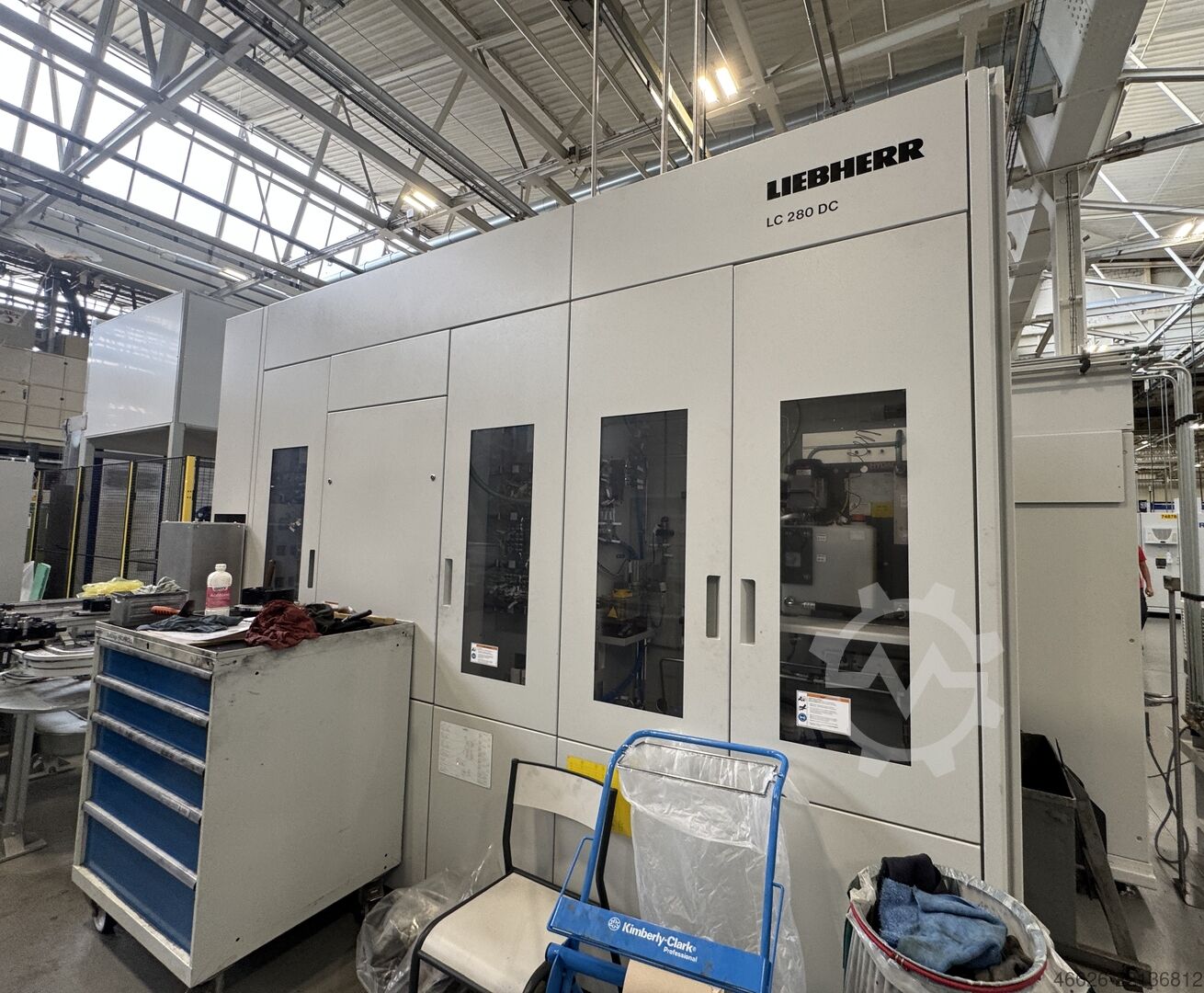

4 одинаковых зубофрезерных станка LIEBHERR LC 280 DC, изготовленных в 2024 году. Станки оснащены интегрированным модулем ChamferCut для заданного снятия заусенцев и фасок.
Основные сведения
- Производитель: Liebherr Verzahntechnik GmbH
- Модель: LC 280 DC
- Тип станка: зубофрезерный станок с ЧПУ и интегрированным модулем ChamferCut
- Количество: 4 шт.
- Год выпуска: 2024
- Примерный номер станка: XXX
- Система управления: Siemens CNC / пользовательский интерфейс HMI
Компактный зубофрезерный станок LC 280 DC предназначен для обработки заготовок диаметром до 280 мм, включая интегрированную обработку ChamferCut. По данным Liebherr, станок предназначен для зубофрезерования, а также параллельного заданного снятия заусенцев и фасок.
Технические характеристики
- Максимальный диаметр заготовки: 280 мм
- Максимальный модуль: 6 мм / 4 мм в зависимости от исполнения
- Осевое перемещение: 400 мм
- Перемещение при смещении: 200 мм
- Максимальный диаметр червячной фрезы: 150 мм
- Частота вращения червячной фрезы: 2 250 / 6 000 об/мин
- Частота вращения стола: 250 / 800 об/мин
- Максимальный модуль ChamferCut: 5 мм
- Максимальная частота вращения инструмента ChamferCut: 2 000 об/мин
- Максимальный диаметр инструмента ChamferCut: 130 мм
- Максимальная длина зажима инструмента для сверления: 236 мм
- Максимальная длина зажима инструмента с хвостовиком: 360 мм
Комплектация

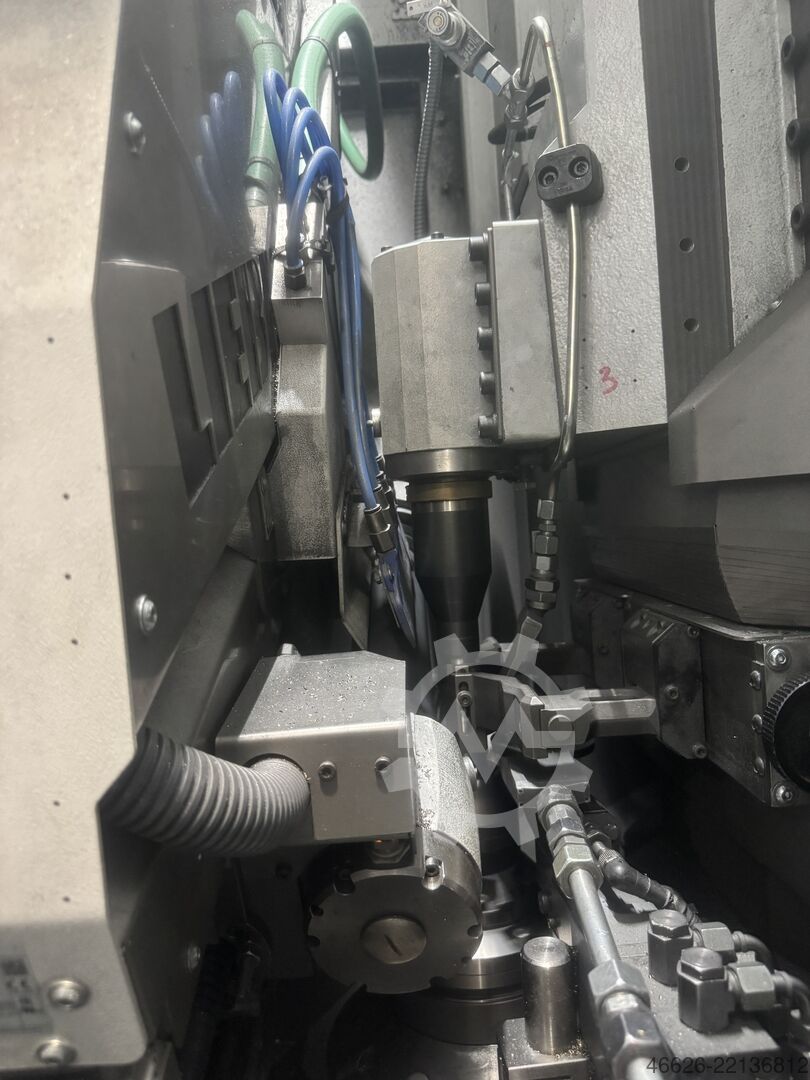

- Интегрированный модуль ChamferCut
- Автоматическая загрузка заготовок / круговой магазин
- Система управления Siemens CNC
- Интерфейс оператора и производственный интерфейс Liebherr HMI
- Шпиндель заготовки

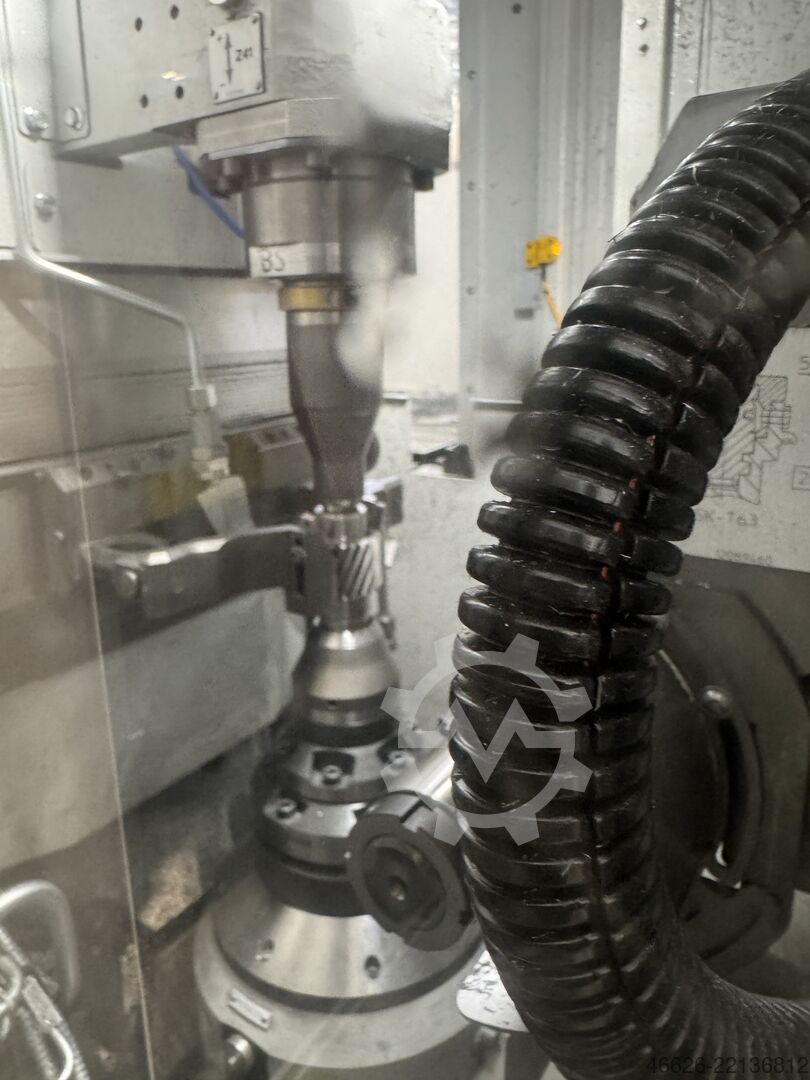

- Зубофрезерная головка
- Модуль снятия заусенцев и фасок
- Полностью закрытая защитная кабина
- Освещение рабочей зоны
- Интерфейс автоматизации
- Маркировка CE
- Возможность сухой и мокрой обработки в зависимости от комплектации и технологического процесса
Электрические характеристики каждой машины
- Напряжение: 400 В переменного тока
- Частота: 50 Гц
- Напряжение цепей управления: 24 В переменного тока
- Установленная мощность: 29 кВА
- Номинальный ток: 42 А
- Коэффициент мощности cos φ: 0,81
- Предохранитель: 63 A gL
- Масса шкафа управления: 900 кг
Все 4 станка идентичны, изготовлены в 2024 году и относятся к современной промышленной серии.
Технические характеристики приведены по данным заводской таблички, спецификациям производителя и фотодокументации. Возможны ошибки; продажа может быть осуществлена ранее.
Описание переведено автоматически; возможны ошибки перевода.
Технические характеристики
| Производитель | Liebherr |
|---|---|
| Модель | LC 280 DC |
| Тип оборудования | Зубофрезерный станок |
| Страна размещения | Germany |
| Год выпуска | 2024 |
| Состояние | like new (used) |
| Axial Travel | 400 mm |
| Control | Siemens CNC / HMI user interface |
| Control cabinet weight | 900 kg |
| Control voltage | 24 V AC |
| Example Machine No. | XXX |
| Fuse | 63 A gL |
| Hob Speed | 2,250 / 6,000 rpm |
| Installed power | 29 kVA |
| Machine Type | CNC gear hobbing machine with integrated ChamferCut unit |
| Manufacturer | Liebherr Verzahntechnik GmbH |
| Max. Hob Diameter | 150 mm |
| Max. Module | 6 mm / 4 mm depending on the version |
| Max. Module ChamferCut | 5 mm |
| Max. Tool Clamping Length Drilling Tool | 236 mm |
| Max. Tool Clamping Length Shank Tool | 360 mm |
| Max. Tool Diameter ChamferCut | 130 mm |
| Max. Tool Speed ChamferCut | 2,000 rpm |
| Max. Workpiece Diameter | 280 mm |
| Model | LC 280 DC |
| Quantity Available | 4 units |
| Rated current | 42 A |
| Shift Travel | 200 mm |
| Table Speed | 250 / 800 rpm |
| Year of Manufacture | 2024 |
| cos φ | 0.81 |
