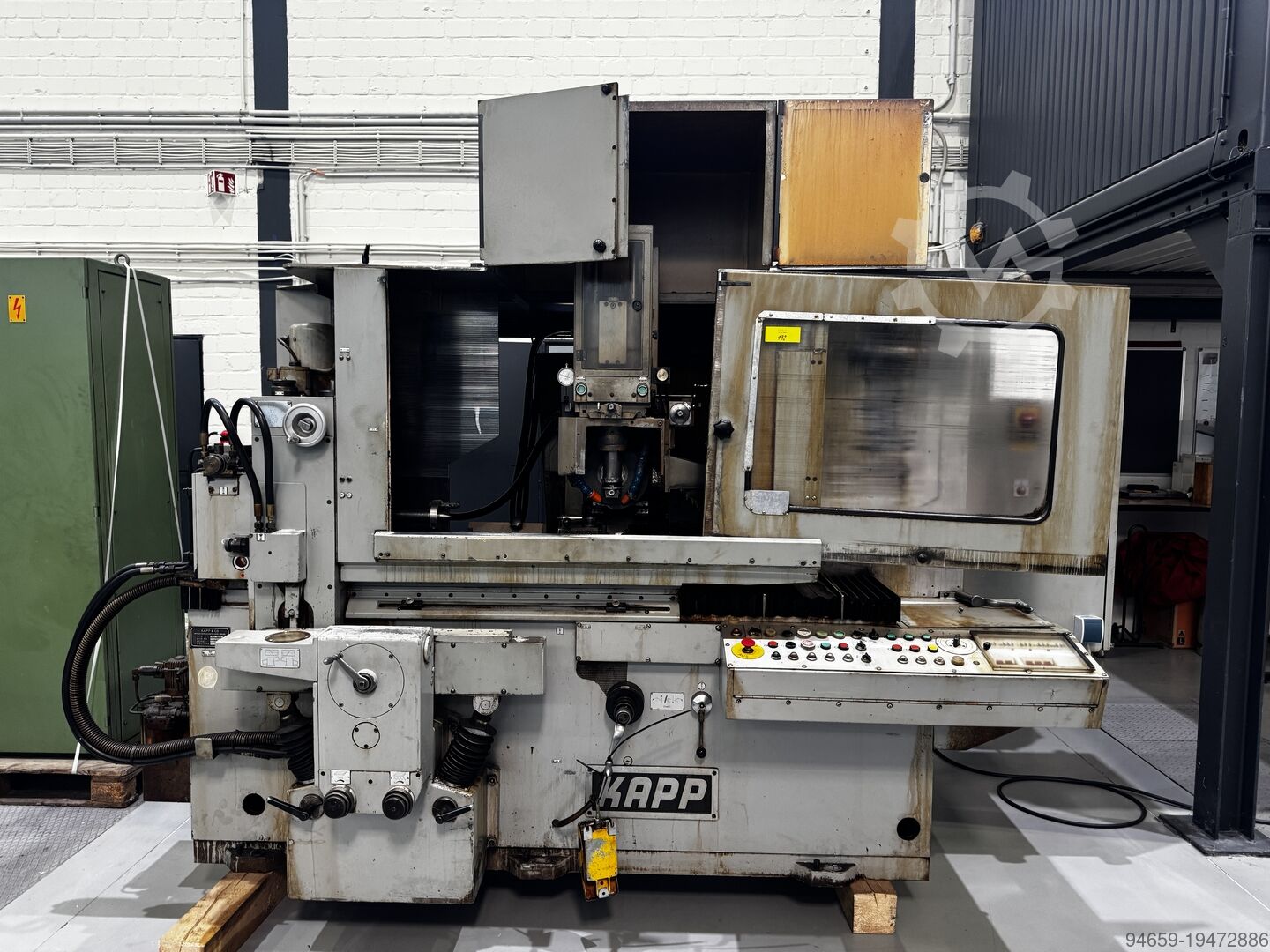

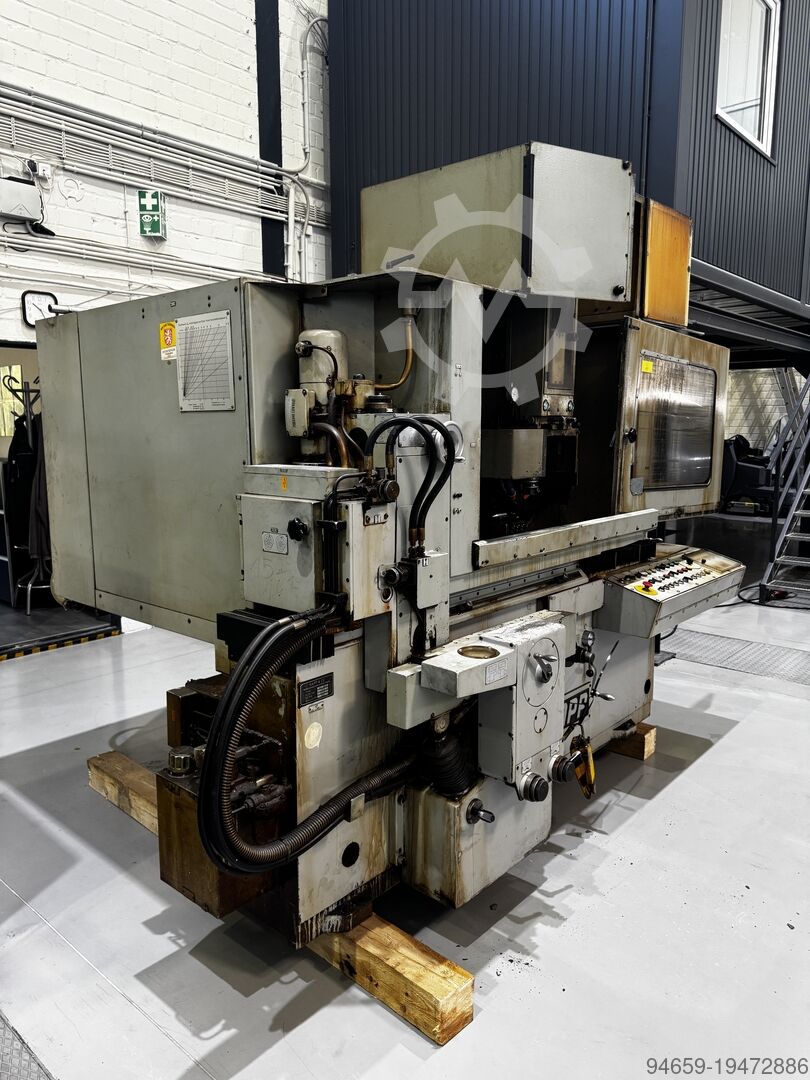

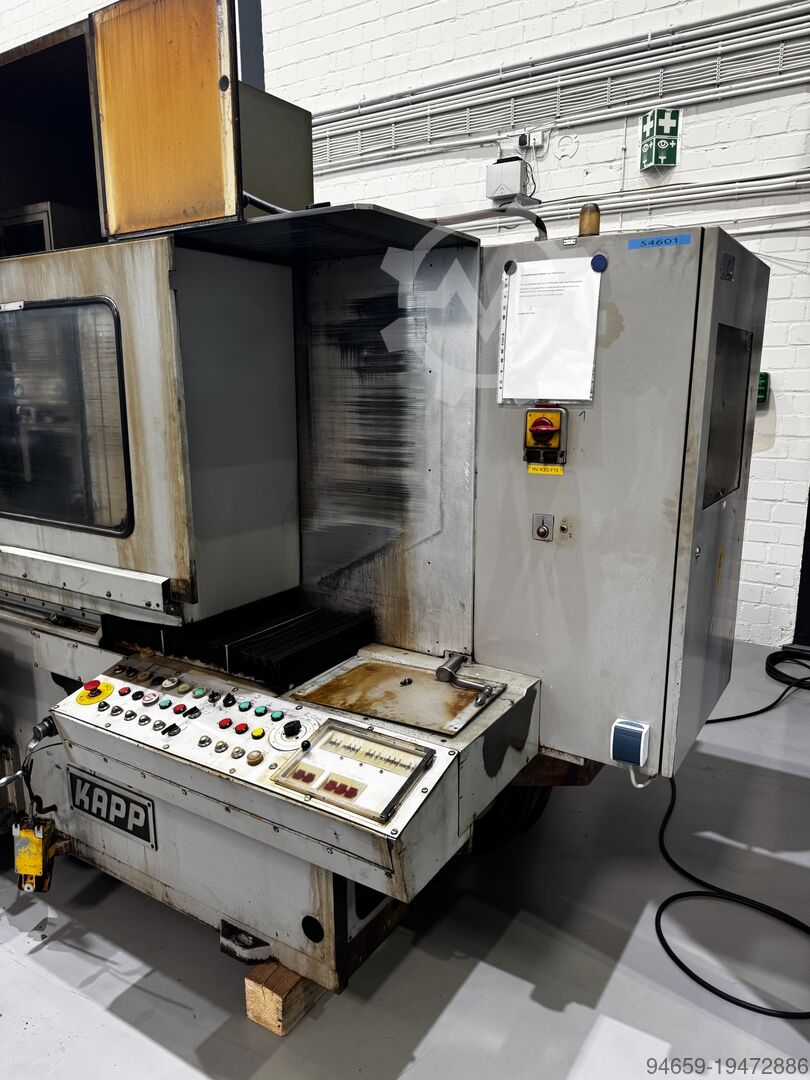

Kapp AST 305 B

Kapp AST-305B — автоматический заточной станок для переточки червячных фрез и зуборезного инструмента.

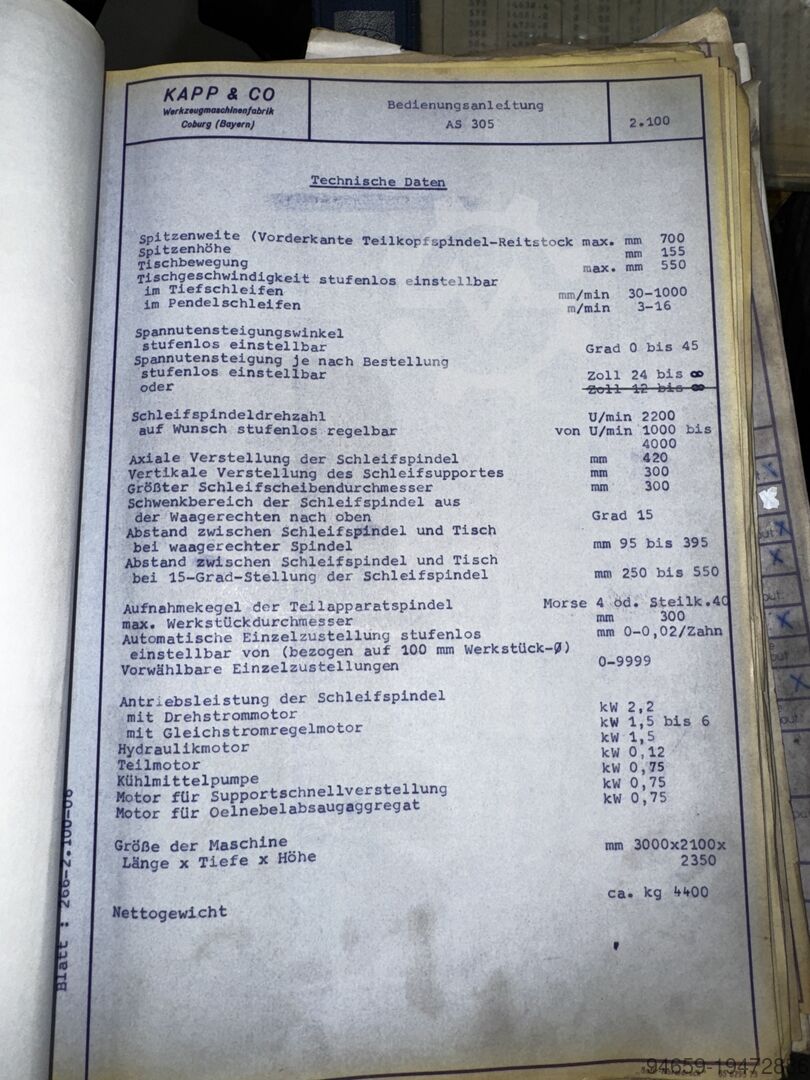

Технические характеристики

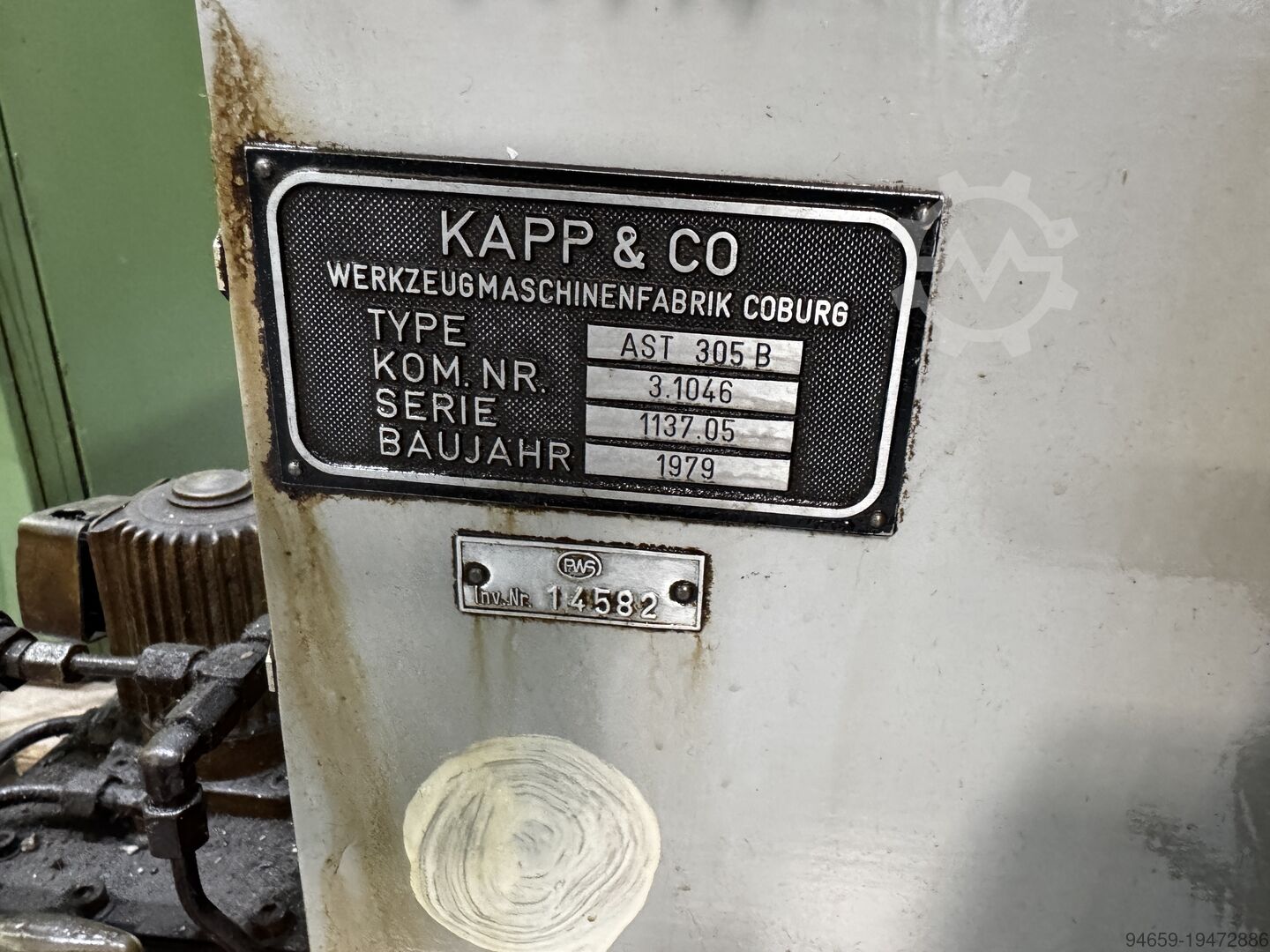

• Год выпуска: около 1979 года.
• Назначение: переточка червячных фрез, фрез с винтовыми или прямыми канавками; шлифование с охлаждением или всухую.
• Максимальный диаметр инструмента: 12 дюймов (300 мм).
• Максимальная длина инструмента между центрами: 27 дюймов (700 мм).
• Максимальный ход стола: 21,56 дюйма (550 мм).
• Максимальный диаметр шлифовального круга: 12 дюймов (300 мм).
• Максимальная высота центров: 6,1 дюйма (155 мм).
• Скорость стола, бесступенчато регулируемая:
  • глубинное шлифование — от 30 до 1000 мм/мин;
  • плоское шлифование — от 3 до 16 мм/мин.
• Диапазон угла подъёма винтовой канавки: от 0° до 45°.
• Диапазон шага винтовой канавки: выбираемый; до 24 дюймов — с выходом на ноль или до 12 дюймов — с выходом на ноль.
• Частота вращения шлифовального шпинделя: 2200 об/мин; опционально — от 1000 до 4000 об/мин.
• Осевое перемещение шлифовального шпинделя: 16,54 дюйма (420 мм).
• Вертикальное перемещение шлифовальной головки: 11,81 дюйма (300 мм).
• Конус шпинделя: Морзе 4 или крутой конус 40.
• Предварительно задаваемая величина одиночной врезной подачи: от 0 до 9999 (единицы измерения не указаны).
• Габаритные размеры: длина 118 дюймов × глубина 82 дюйма × высота 93 дюйма (примерно 3000 × 2080 × 2360 мм).
• Масса станка: примерно 7500 фунтов (около 3402 кг); также указано значение 3000 кг.

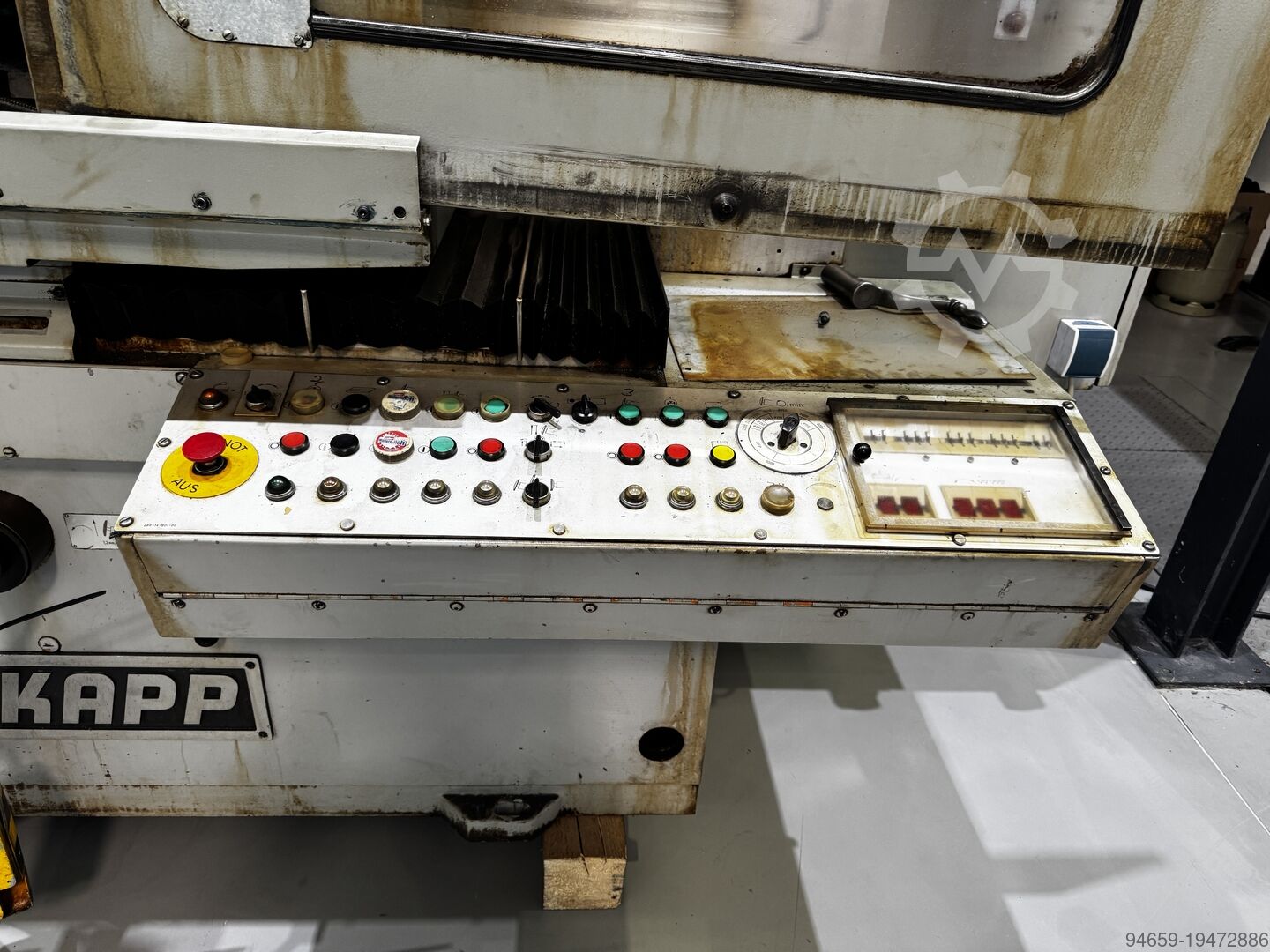

• Система управления: первоначально ручная/аналоговая; часто модернизировалась с установкой ПЛК Allen-Bradley.
