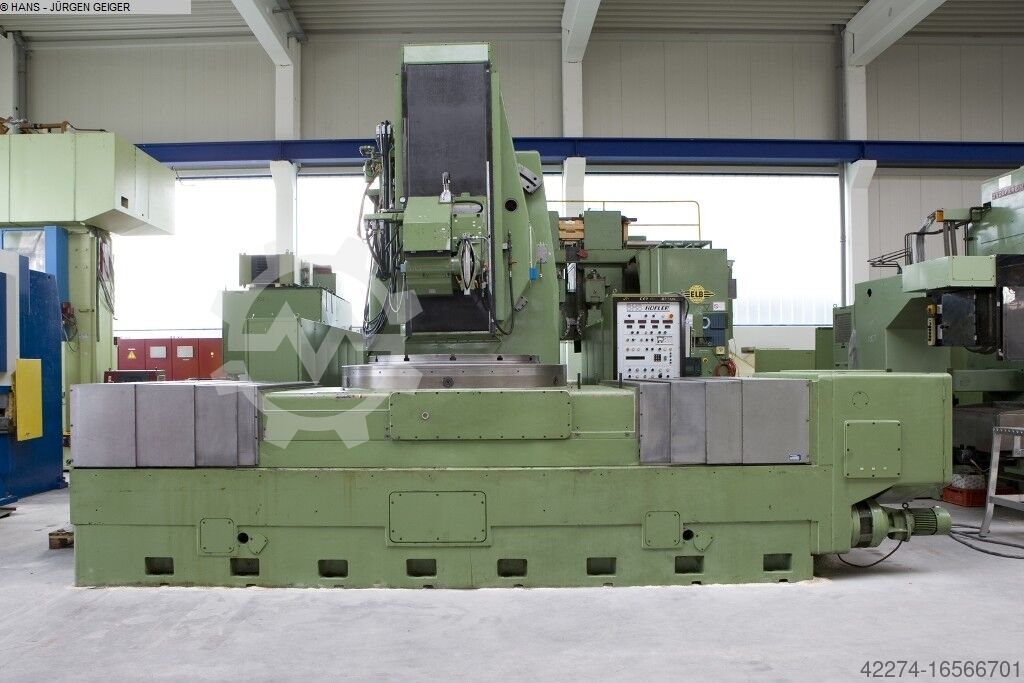

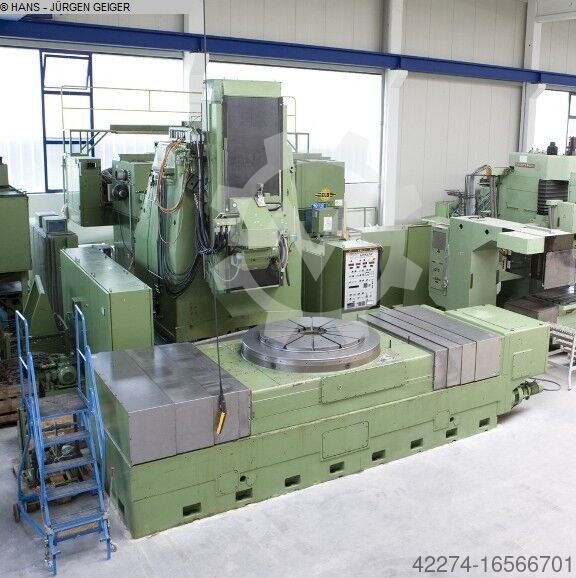

HÖFLER H 2500 / 1200

Зубошлифовальный станок для обработки зубчатых колёс диаметром до 2 500 мм.

Основные характеристики

• Максимальный диаметр колеса: 2 500 мм
• Диапазон диаметров зубчатых колёс: 180–2 500 мм
• Ширина зубчатого венца: 1 200 мм
• Ширина прямозубых колёс: 1 200 мм
• Модуль: 3–32
• Максимальный угол наклона зубьев: 10–35°
• Длина хода: примерно 100–1 200 мм
• Число ходов: 80–350/мин
• Регулировка положения хода: 300 мм
• Скорость хода: 4–40 мм
• Минимальное/максимальное число зубьев: 16/576
• Максимальная масса заготовки: примерно 18 000 кг
• Размер стола, диаметр отверстия: 1 400 × 500 мм
• Диаметр шлифовального круга: примерно 500 мм
• Окружная скорость шлифовального круга: 34 м/с

Электрические характеристики и масса

• Общая потребляемая мощность: 25 кВт
• Общая электрическая нагрузка: примерно 45 кВт, 380 В, 50 Гц
• Масса станка: примерно 60 т (60 000 кг)
• Габаритные размеры станка: примерно м

Комплектация и особенности

• Гидростатические направляющие в шлифовальной бабке, столе и всех остальных направляющих.
• Полностью закрытая рабочая зона с раздвижными дверями.
• Автоматический процесс шлифования для различных циклов с настройками черновой, чистовой и тонкой обработки, а также автоматическим циклом правки после заданного числа зубьев.
• Возможна коррекция профиля посредством соответствующей правки, а также дополнительного перемещения шлифовальной бабки для формирования бочкообразности по глубине и ширине.
• Около 50 сменных шестерён.
• Устройство индикации наклона шлифовальной бабки.
• Большая система охлаждения с ленточным фильтром и вытяжкой масляного тумана.
• Отдельный шкаф управления.
• Отдельная гидравлическая установка.
• Отдельная установка охлаждения масла.

Состояние: очень хорошее. Станок в ближайшее время можно осмотреть в выставочном зале. В настоящее время станок не подключён к электропитанию.

Поставка: со склада, в состоянии на момент осмотра.

Оплата: нетто после заключения договора.

Станок непосредственно с завода по производству зубчатых колёс первого класса, где им выполнялось шлифование с качеством 5–6. Имеются диаграммы шлифования. Станки этого типа и качества редко встречаются.

В наличии также имеется широкий выбор зубообрабатывающих станков.
