Klingelnberg PSR 500 Retrofit
Фотографии
Описание
Станок для испытания червячных передач Klingelnberg PSR 500 U предназначен для гибкого контроля червячных передач и используется производителями зубчатых передач и трансмиссионных технологий для проведения одностороннего обкаточного испытания комплектов червячных передач (EFWP).
Технические характеристики
- Максимальный диаметр червячного колеса: 500 мм
- Максимальная длина шпинделя: 500 мм
- Максимальный диаметр шпинделя: 200 мм
- Межосевое расстояние: 0–400 мм
- Максимальная скорость измерения: 60 об/мин
- Тормозной момент: 2,5 Н·м
- Максимальная масса червячного колеса: 150 кг
- Максимальная масса шпинделя: 50 кг
- Диаметр стола: 300 мм
- Масса станка: 800 кг
- Габариты: 1500 × 1500 × 1600 мм
Измеряемые параметры
- Отклонения профиля зуба: Fi', fi', fl', fk'
- Боковой зазор, биение, круглость — опция
- Пятно контакта с использованием цифровой камеры
- Отклонение шага

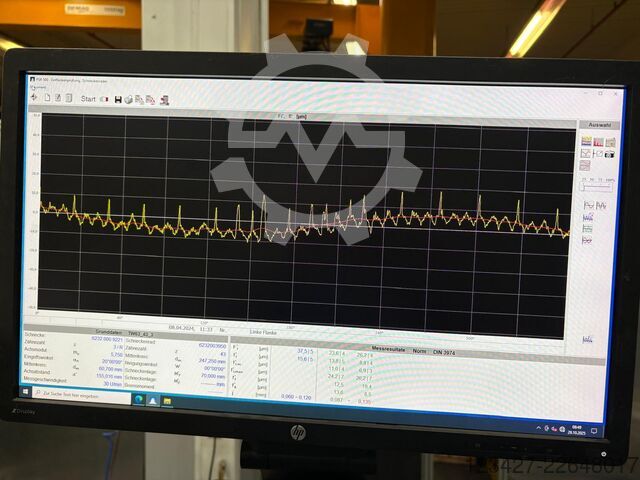

- FFT-анализ, спектр

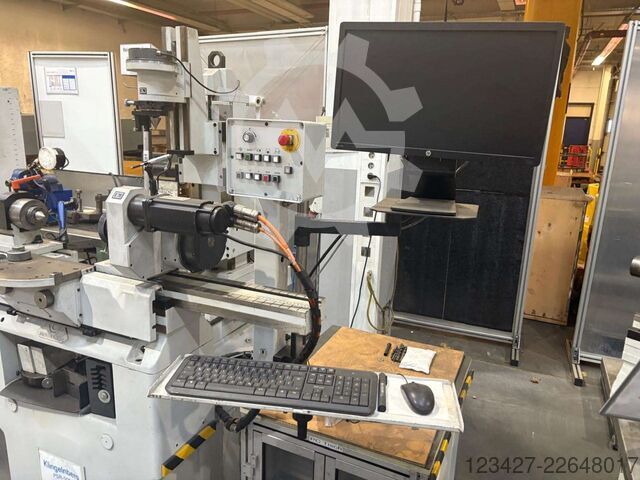

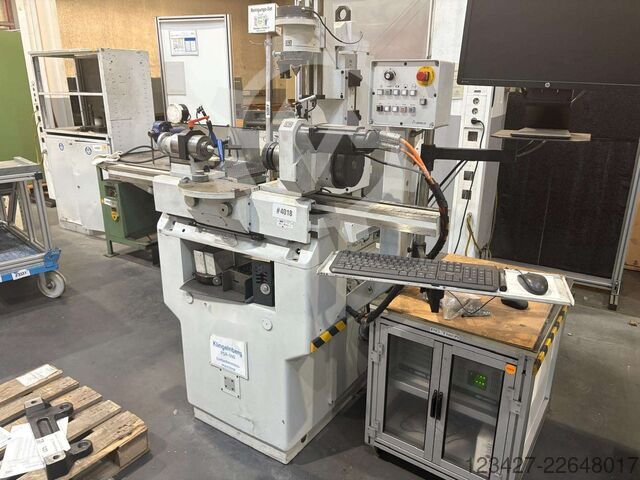

Состояние: на изображении станок представлен в его текущем состоянии после модернизации.
Дополнительная информация о станке предоставляется по запросу.
Технические характеристики
| Производитель | Klingelnberg |
|---|---|
| Модель | PSR 500 Retrofit |
| Тип оборудования | Зубоизмерительный станок |
| Страна размещения | Germany |
| Состояние | ready for operation (used) |
| Braking torque | 2.5 Nm |
| Center distance | 0 ... 400 mm |
| Dimensions | 1500 x 1500 x 1600 mm |
| Machine weight | 800 kg |
| Max. measuring speed | 60 rpm |
| Max. spindle diameter | 200 mm |
| Max. spindle length | 500 mm |
| Max. spindle weight | 50 kg |
| Max. worm gear diameter | 500 mm |
| Max. worm gear weight | 150 kg |
| Table diameter | 300 mm |
