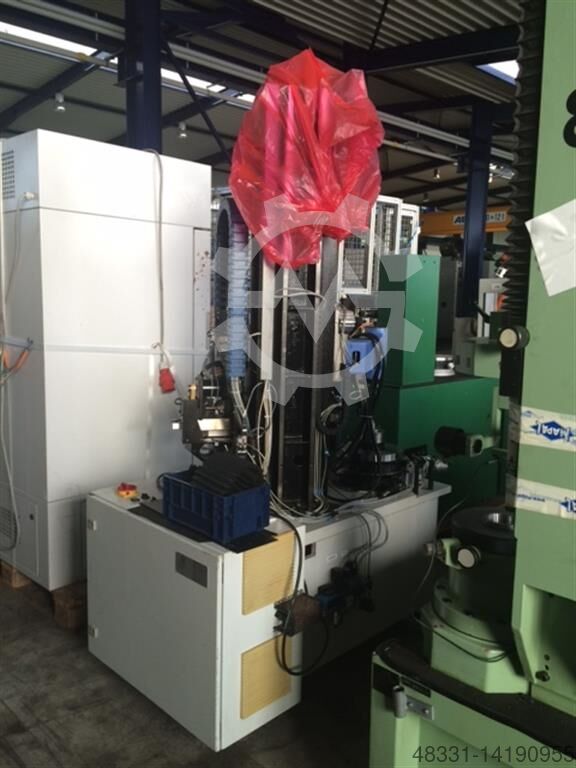

KLINGELNBERG-HOEFLER ZP 260
Фотографии
Описание
ЧПУ-контролёр зубчатых колёс в хорошем состоянии, ранее использовался в лаборатории испытаний производителя оригинального оборудования (OEM).

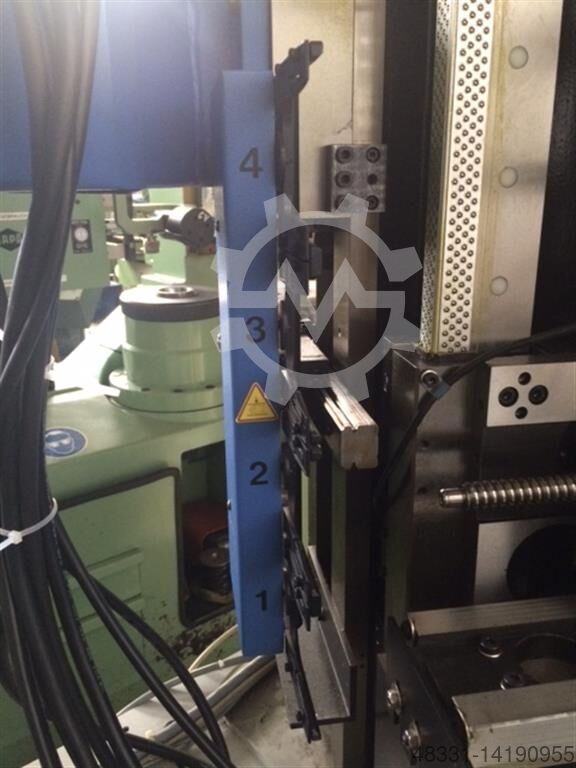

Предназначен для измерения параметров прямозубых и косозубых зубчатых колёс, а также других вращательно-симметричных деталей: радиального биения, соосности, торцевого биения и т. д. Оснащён инструментальным магазином на 4 позиции.
Технические характеристики
- Максимальный диаметр зубчатого колеса: 5–260 мм
- Ширина зубчатого венца: 400 мм
- Максимальный модуль: 15
- Минимальный модуль: 0,5
- Диаметр зубчатого колеса при внутреннем зацеплении: 30 мм
- Максимальный угол наклона зубьев для наружного зацепления: > 85°
- Максимальный угол наклона зубьев для внутреннего зацепления: > 45°

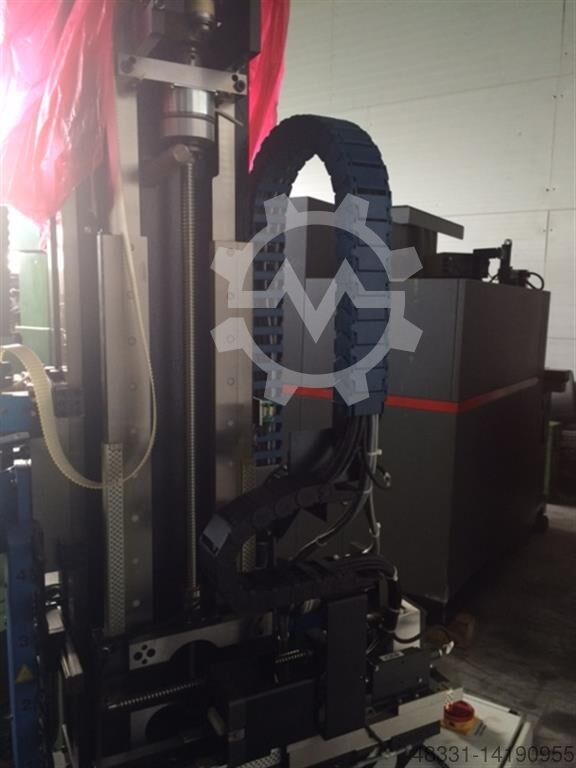

- Диапазон испытаний по вертикали: 400 мм
- Расстояние между центрами: 5–600 мм

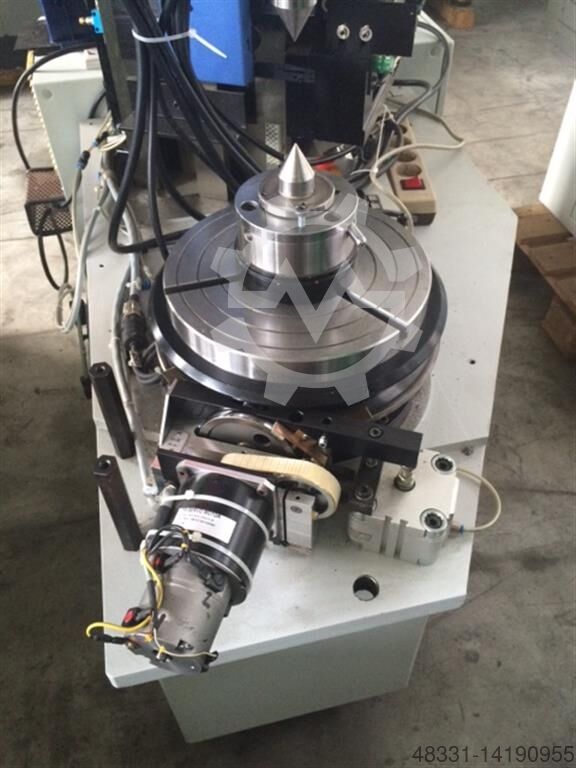

- Диаметр стола: 260 мм
- Максимальная нагрузка на стол: 100 кг
- Частота вращения: 30 об/мин

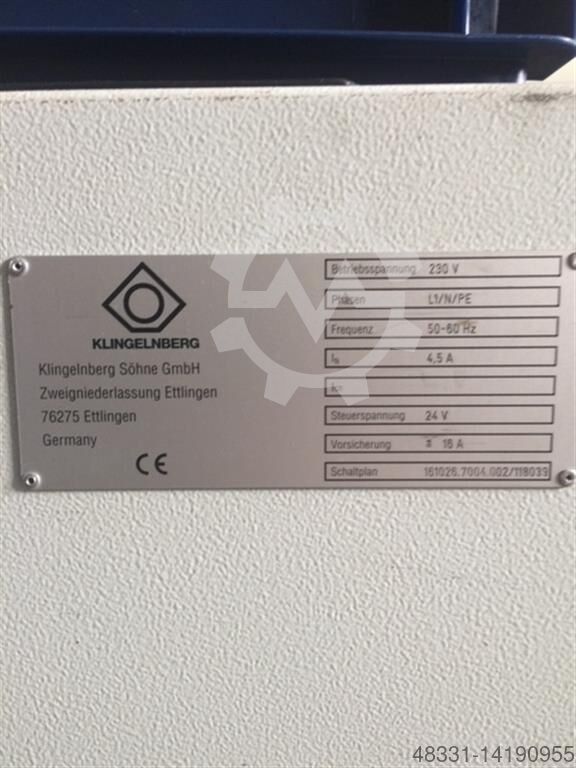

- Общая потребляемая мощность: 1,6 кВА
- Масса станка, около: 900 кг
- Габариты станка, около: 200 × 1300 × 2150 мм
Технические характеристики

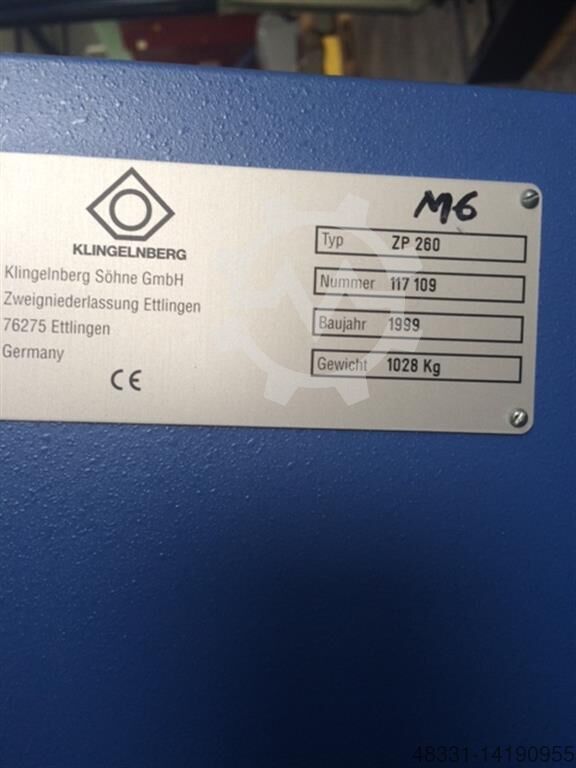

| Производитель | KLINGELNBERG-HOEFLER |
|---|---|
| Модель | ZP 260 |
| Тип оборудования | Зубоизмерительный станок |
| Страна размещения | Germany |
| Год выпуска | 1999 |
| Состояние | used |
| Testing Range vertical | 400 mm |
| dimensions of the machine ca. | 200 x 1300 x 2150 mm |
| dist. between centers | 5 - 600 mm |
| gear hobbing diameter - internal | 30 mm |
| gear width | 400 mm |
| max. helix angle | > 45° Innenverz. |
| max. module | 15 |
| max. table load | 100 kg |
| max. wheel diameter | 5 - 260 mm |
| min. module | 0,5 |
| speeds | 30 1/min |
| table diameter | 260 mm |
| total power requirement | 1,6 kVA |
| weight of the machine ca. | 900 kg |
