Liebherr LC 150

Зубофрезерный станок с ЧПУ для нарезания зубчатых колёс.

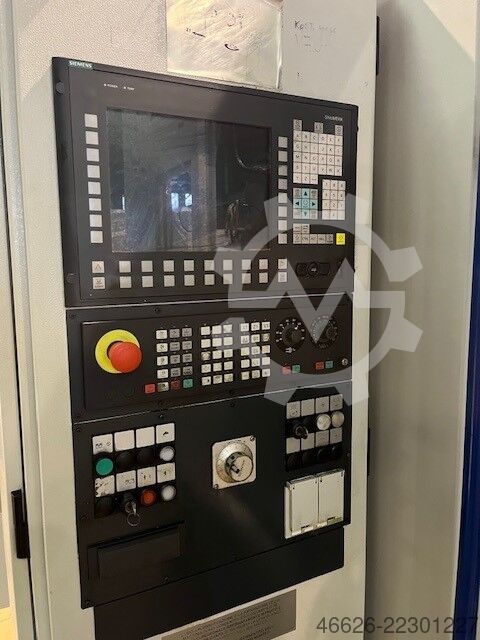

Система управления

Siemens 840 D Power Line

Технические характеристики

• Максимальный диаметр заготовки: 150 мм
• Диаметр стола: 145 мм
• Максимальная частота вращения стола: 800 об/мин
• Расстояние между центрами: 10–200 мм
• Максимальный осевой ход: 250 мм
• Угол поворота фрезерной головки: ±45°
• Максимальный ход задней бабки: 300 мм
• Максимальная скорость ускоренного перемещения: 17 000 мм/мин
• Мощность привода фрезерной головки: 19 кВт
• Максимальный модуль: 3 мм
• Максимальная частота вращения фрезерного шпинделя / инструмента: 4 500 об/мин

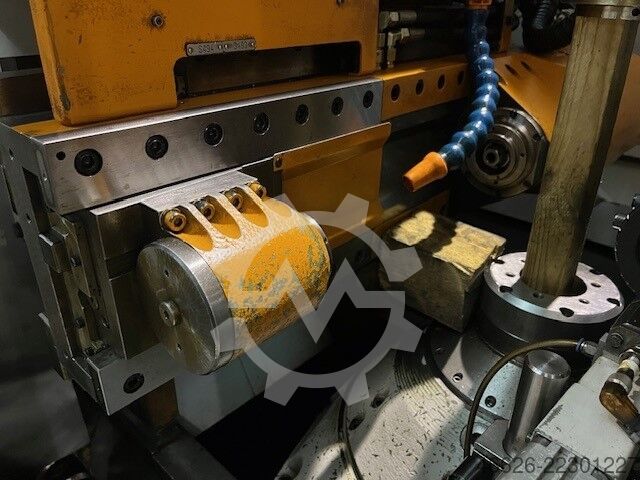

• Максимальный диаметр червячной фрезы: 80 мм
• Максимальная длина червячной фрезы: 200 мм

Габариты и масса

• Габаритные размеры: около 5,5 × 3,7 × 3,1 м
• Масса: около 9 500 кг

Комплектация

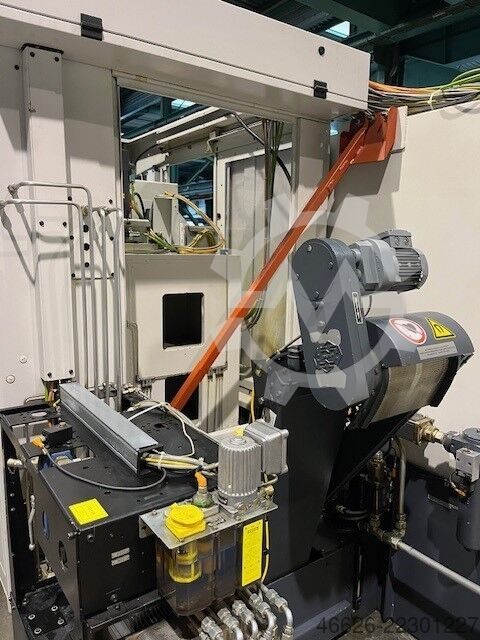

• Стружечный конвейер
• Система удаления масляного тумана / вытяжки масла
• Маслоохладитель
• Люнет с устройством опускания и вертикальной регулировкой

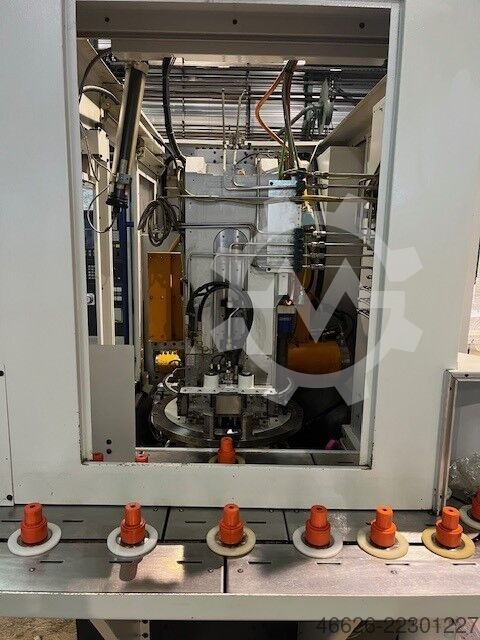

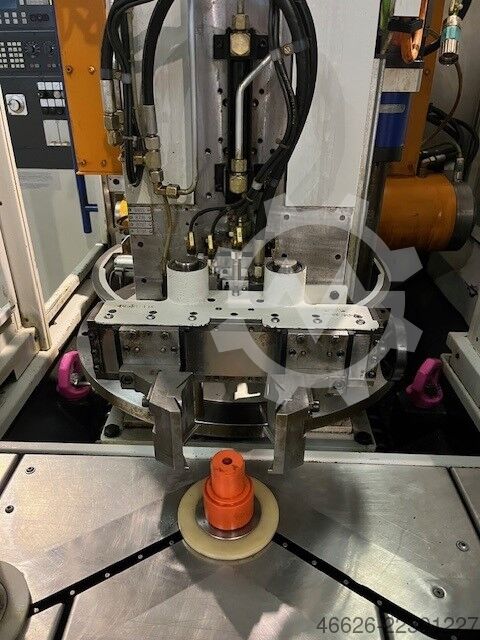

• Кольцевой поворотный загрузчик с двумя захватами для заготовок

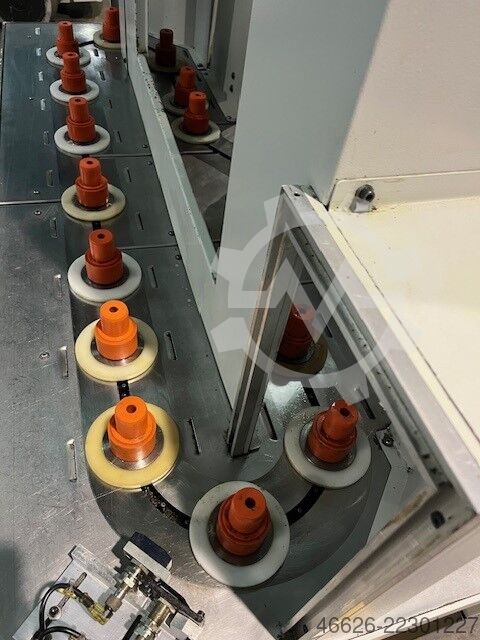

• Ленточная система загрузки для автоматической подачи
• 5 оправок для фрезерования / держателей червячных фрез:
  • 1 × Ø 22 мм
  • 2 × Ø 27 мм
  • 1 × Ø 32 мм
  • 1 × Ø 40 мм

Видеозаписи предоставляются через WhatsApp.
