Reishauer RZ 400

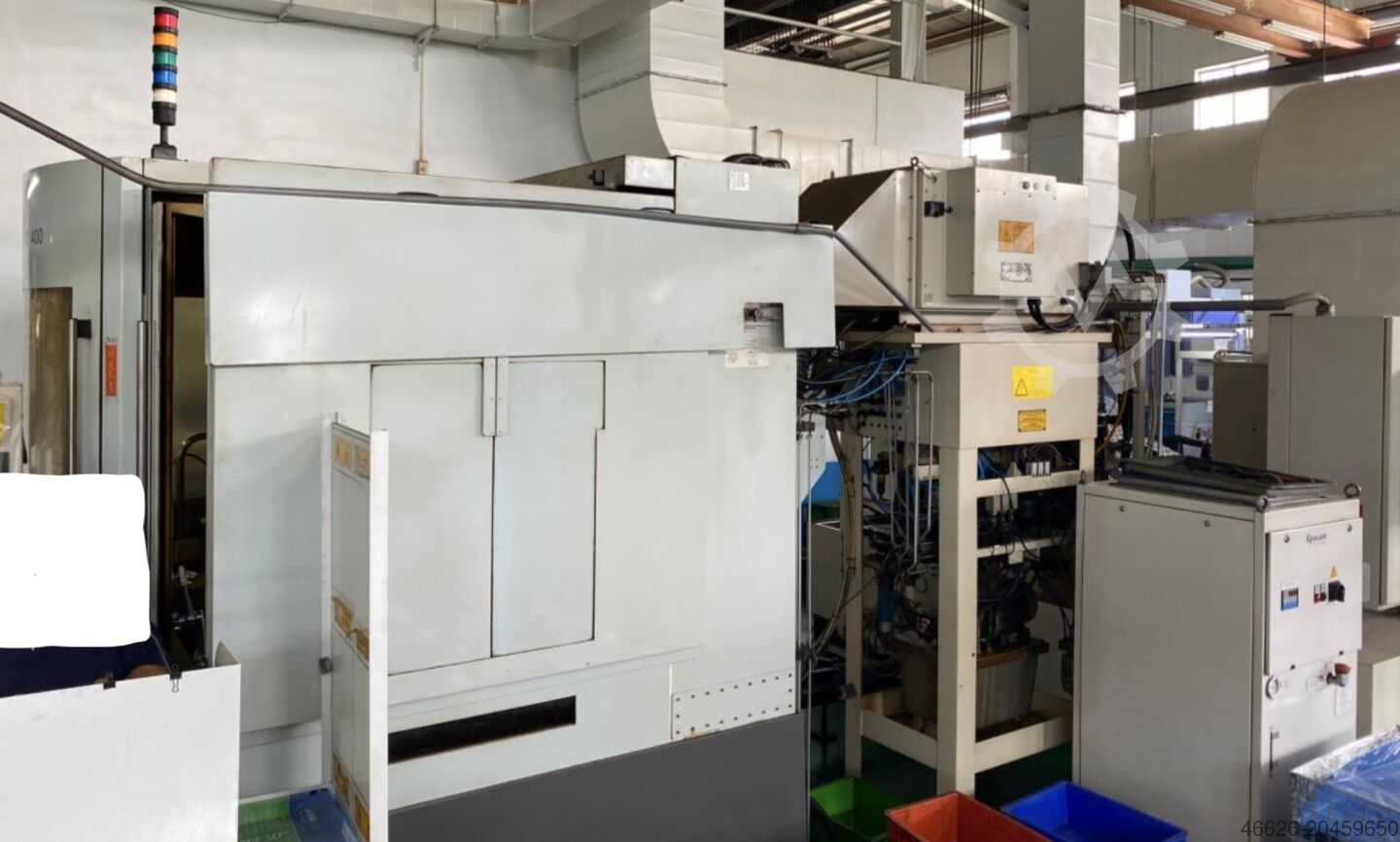

Зубошлифовальный станок Reishauer RZ 400, 2006 года выпуска, с системой управления Siemens 840 D.

Станок эксплуатировался в 1–2 смены. Находится под напряжением и доступен для осмотра во время текущего производства. Полностью укомплектован.

Общие характеристики

• Габариты станка: около 3,3 м (Д) × 2,7 м (Ш) × 2,5 м (В).
• Масса станка: около 16 000 кг.
• Состояние согласно документации: очень хорошее.
• Сообщений о неисправностях нет.
• Причина продажи: низкая загрузка.

Параметры обрабатываемых деталей

• Диаметр заготовки: от 10 до 400 мм.
• Количество зубьев: от 5 до 999.
• Ширина венца: от 0 до 300 мм.
• Межцентровое расстояние: примерно от 60 до 700 мм.
• Модуль: от 0,5 до 8.
• Угол профиля: от 14° до 30°.
• Угол наклона зубьев: ±45°.
• Максимальная масса заготовки: 300 кг.

Параметры осей

• Ось B, шлифовальный шпиндель: мощность 10 кВт; частота вращения 4010 об/мин; окружная скорость 63/72 м/с; предусмотрена динамическая балансировка.

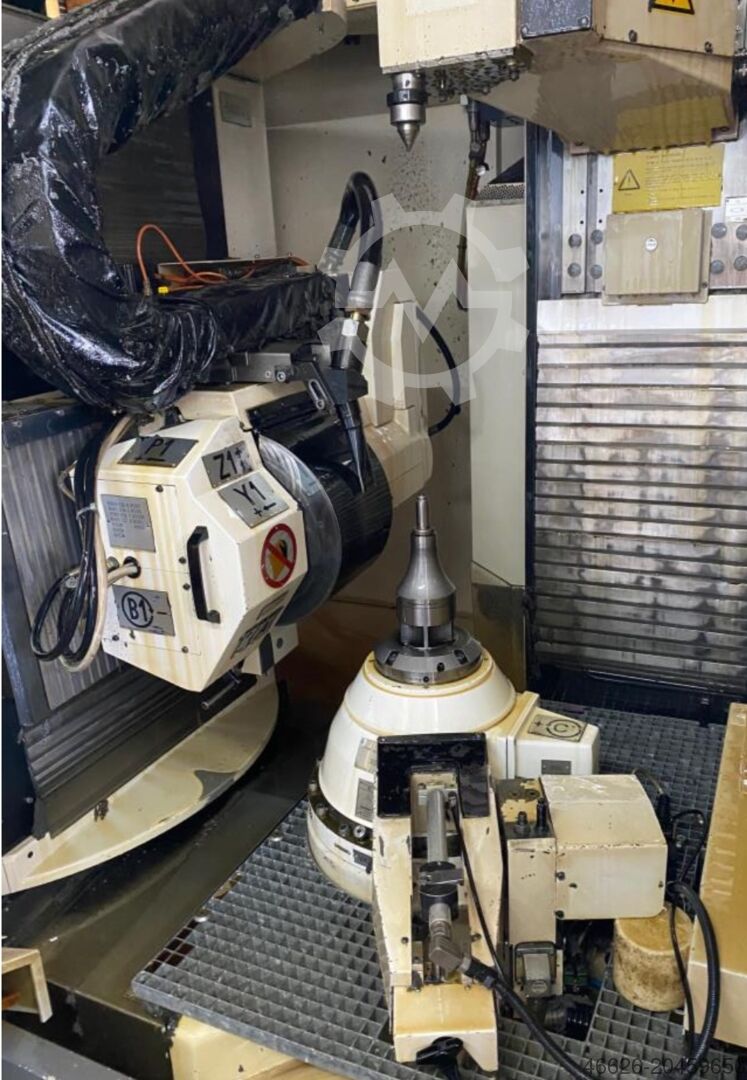

• Ось C, шпиндель заготовки: крутящий момент 180 Н·м; максимальная частота вращения 480 об/мин.
• Ось Z: ход 300 мм; скорость подачи от 0 до 5,0 мм/об.
• Ось X: ход 490 мм; скорость ускоренного перемещения 15 м/мин.
• Ось Y: ход перемещения 220 мм.
• Ось P, сопло для шлифовального масла: ход 80 мм.
• Ось W, задняя бабка: ход 640 мм; скорость 12 м/мин.
• Ось W1, датчик индексирования: ход 250 мм; скорость 45 м/мин.
• Ось A, поворот шлифовальной головки: диапазон поворота ±48°; скорость поворота 28°/с.

Комплектация

• Задняя бабка.

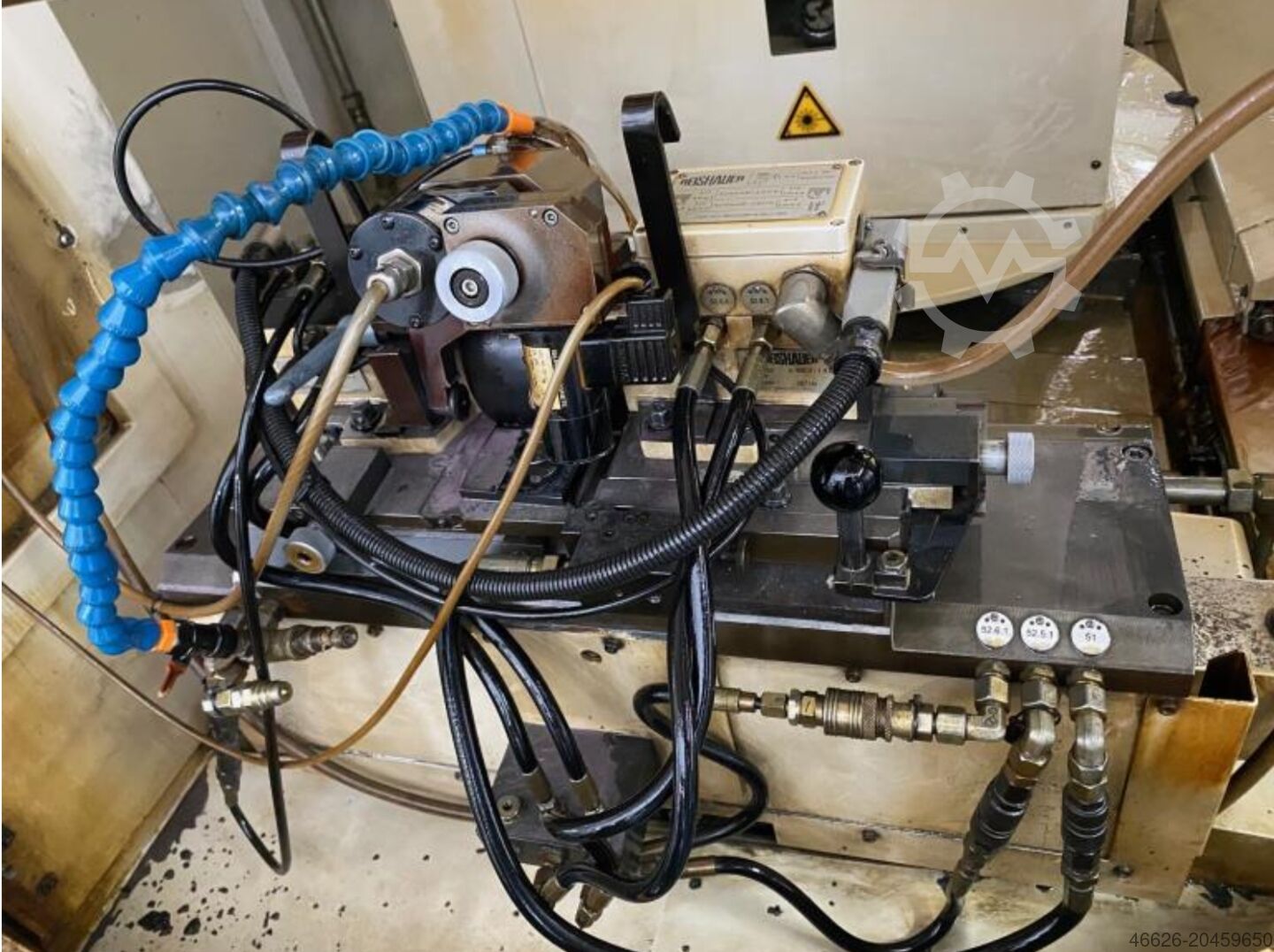

• Полуавтоматическое устройство правки с ЧПУ, тип RP2-SW.
• Система удаления масляного тумана.

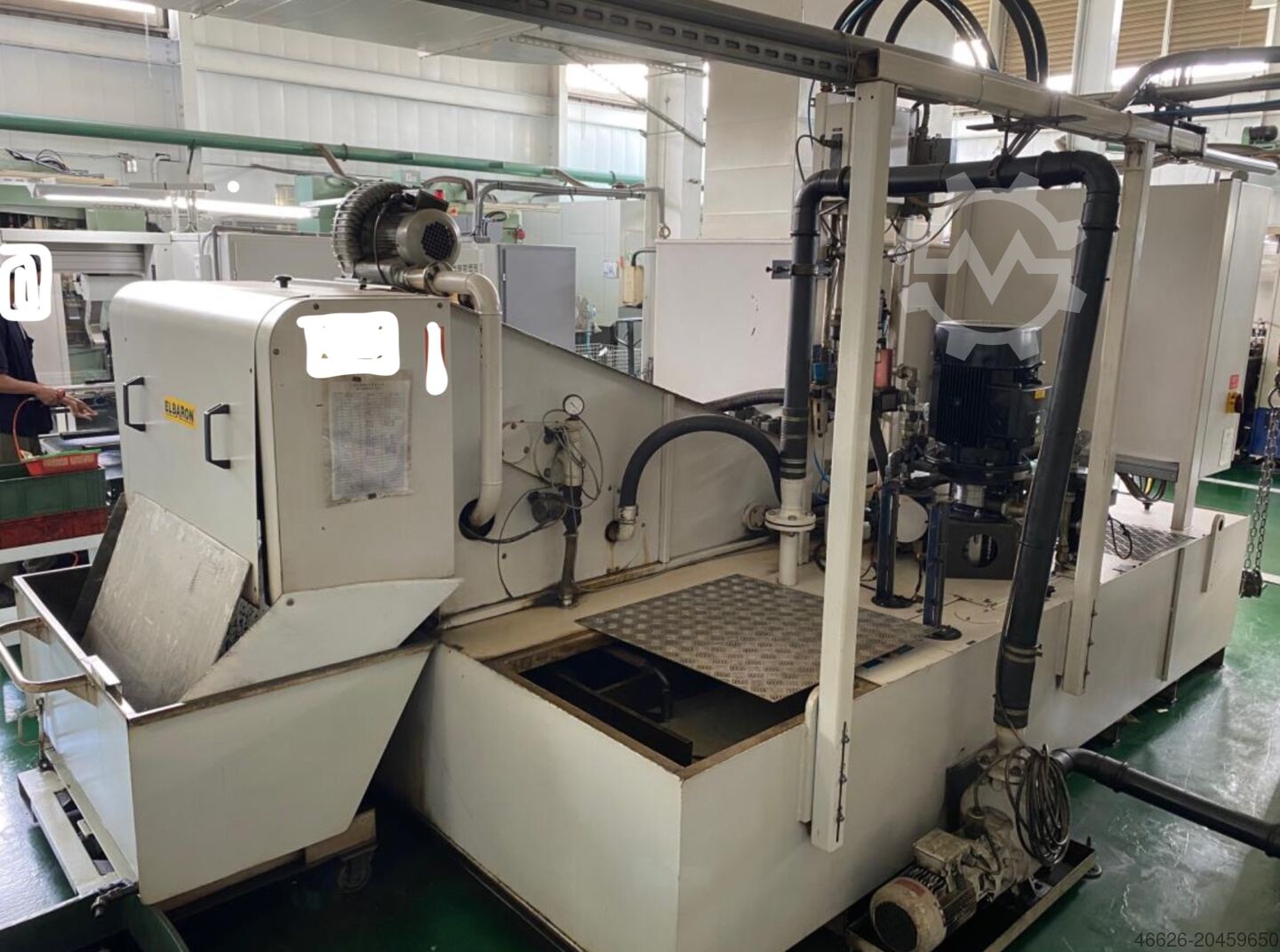

• Фильтрующая и охлаждающая установка HOFFMANN, фильтр типа HSF 100.
• Один фланец с бывшим в употреблении шлифовальным кругом.

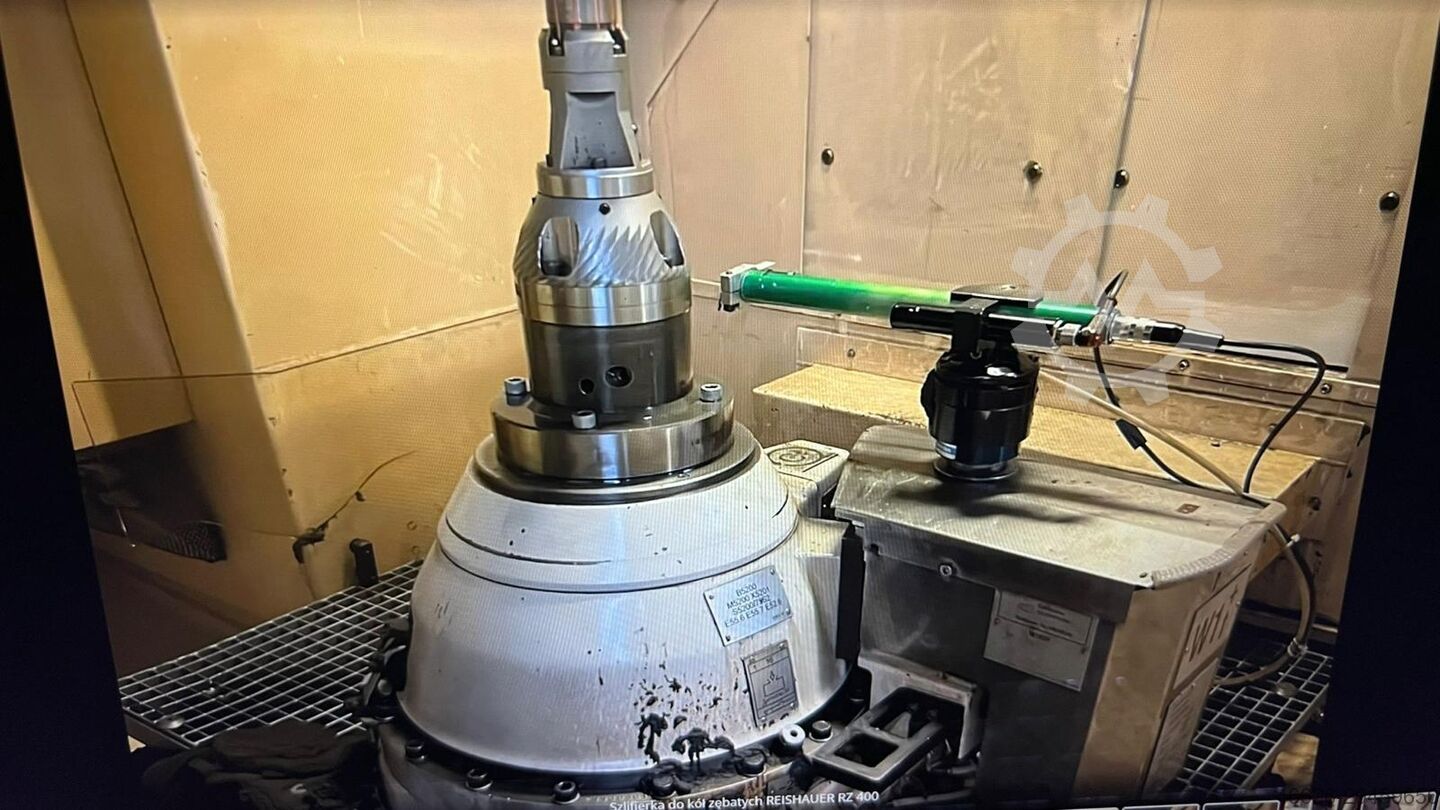

• Два измерительных щупа / датчика зацепления.

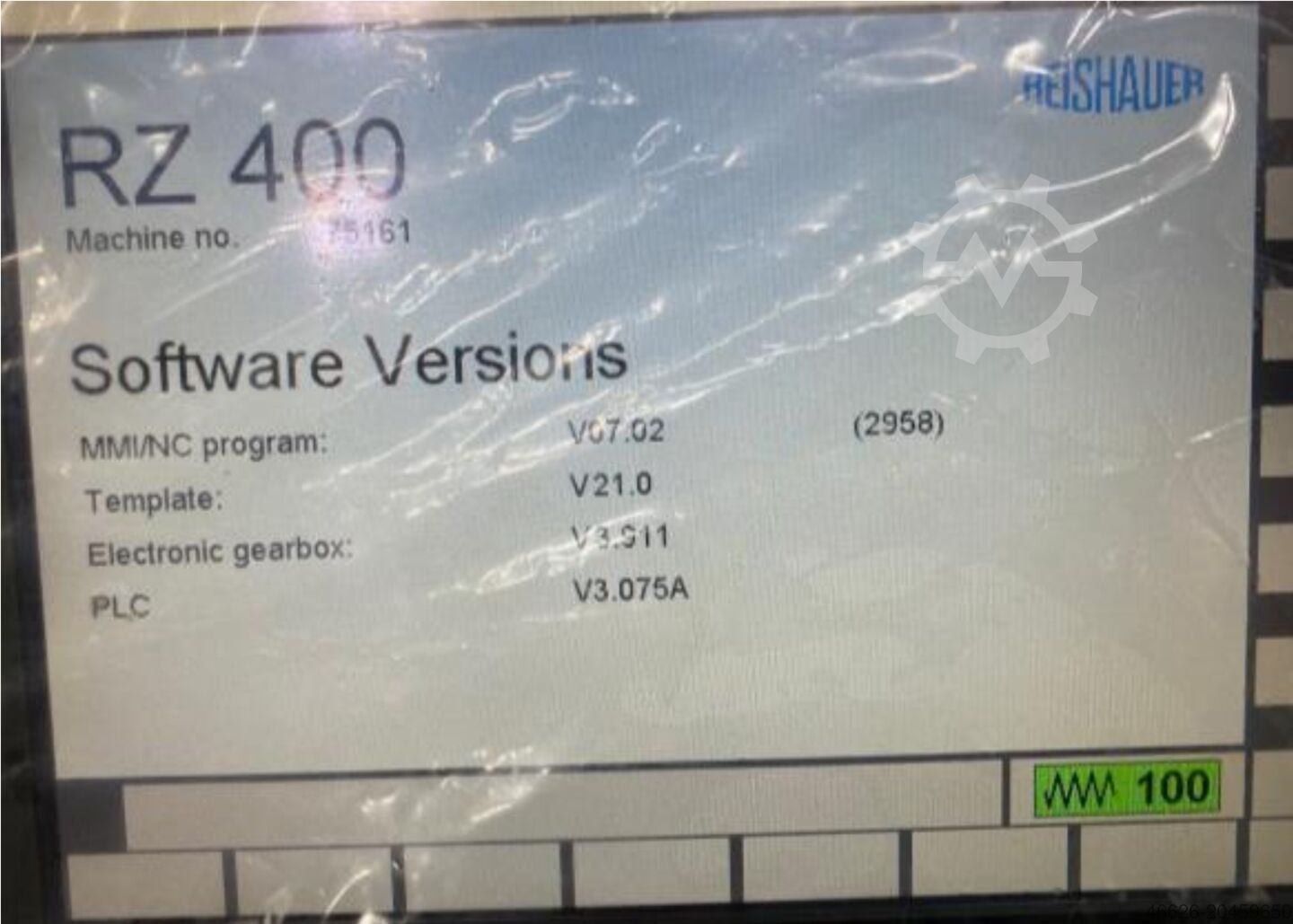

• Программное обеспечение: MMINC версии 07.02, PLC версии V3.075A.
