Зубошлифовальные станки

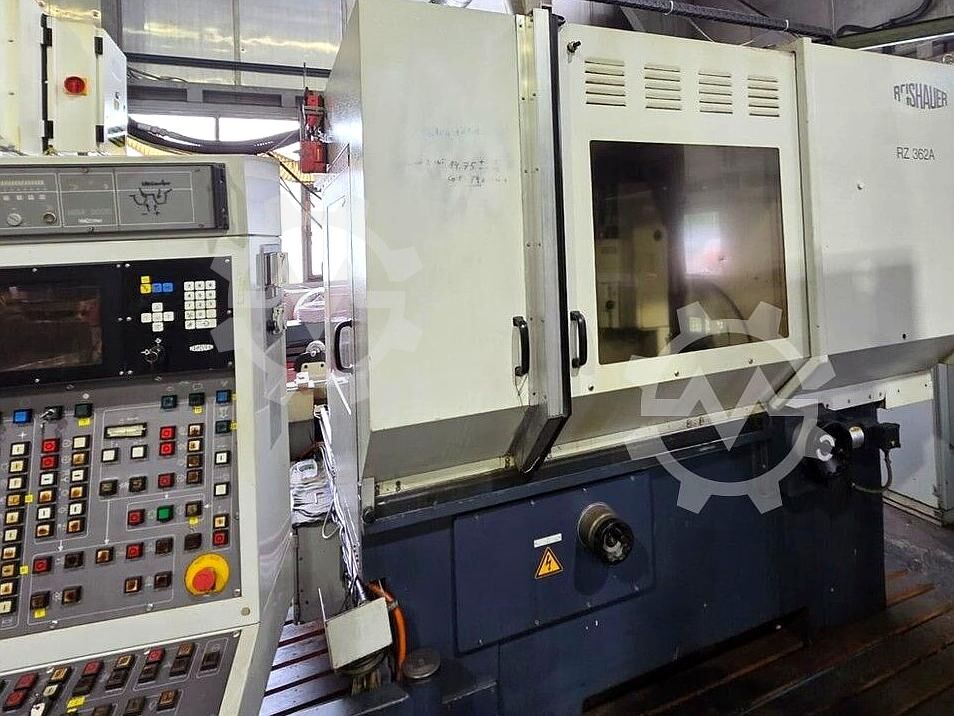

REISHAUER RZ362A — A20495015

Фотографии

Описание

Технические характеристики

  • Максимальный модуль: 7
  • Диаметр шлифовального червяка: 280–350 мм
  • Ширина шлифовального червяка: 84–104 мм
  • Частота вращения шлифовального червяка при шлифовании: 1100–2300 об/мин
  • Частота вращения шлифовального червяка при профилировании: 50–95 об/мин
  • Минимальное число зубьев: 6
  • Максимальное число зубьев: 600
  • Максимально допустимый наружный диаметр: 360 мм
  • Максимальная масса заготовки: 60 кг
  • Максимальная длина хода шлифования: 175 мм
  • Частота вращения заготовки при шлифовании: до 250 об/мин

Данные о станке

  • Масса станка, приблизительно: 5 т

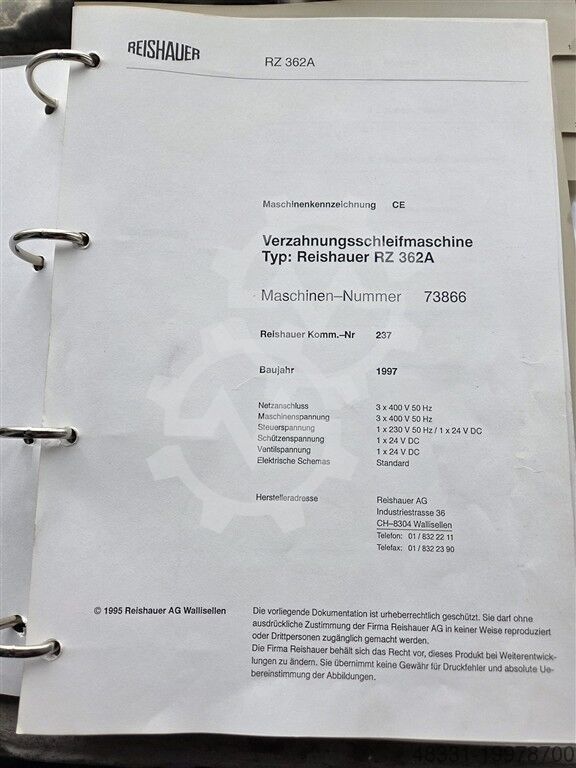

Электрические характеристики

  • Сетевое подключение: 3 × 400 В, 50 Гц
  • Напряжение станка: 3 × 400 В, 50 Гц
  • Напряжение цепей управления: 1 × 230 В, 50 Гц / 1 × 24 В постоянного тока
  • Напряжение контактора: 1 × 24 В постоянного тока
  • Напряжение клапанов: 1 × 24 В постоянного тока

Технические характеристики

ПроизводительREISHAUER
МодельRZ362A
Тип оборудованияЗубошлифовальный станок
Страна размещенияGermany
Год выпуска1997
Состояниеready for operation (used)
Contactor voltage1 × 24 V DC
Control voltage1 × 230 V 50 Hz / 1 × 24 V DC
Grinding worm diameter280-350 mm
Grinding worm speed (grinding)1,100–2,300 rpm
Grinding worm speed (profiling)50–95 rpm
Grinding worm width84-104 mm
Machine voltage3 × 400 V 50 Hz
Machine weight approx.5 t
Mains connection3 × 400 V 50 Hz
Maximum allowable outside diameter360 mm
Maximum grinding stroke175 mm
Maximum workpiece weight60 kg
Module, max.7
Number of teeth, max.600
Number of teeth, min.6
Valve voltage1 × 24 V DC
Workpiece speed (grinding)max. 250 rpm

Производитель

REISHAUER
