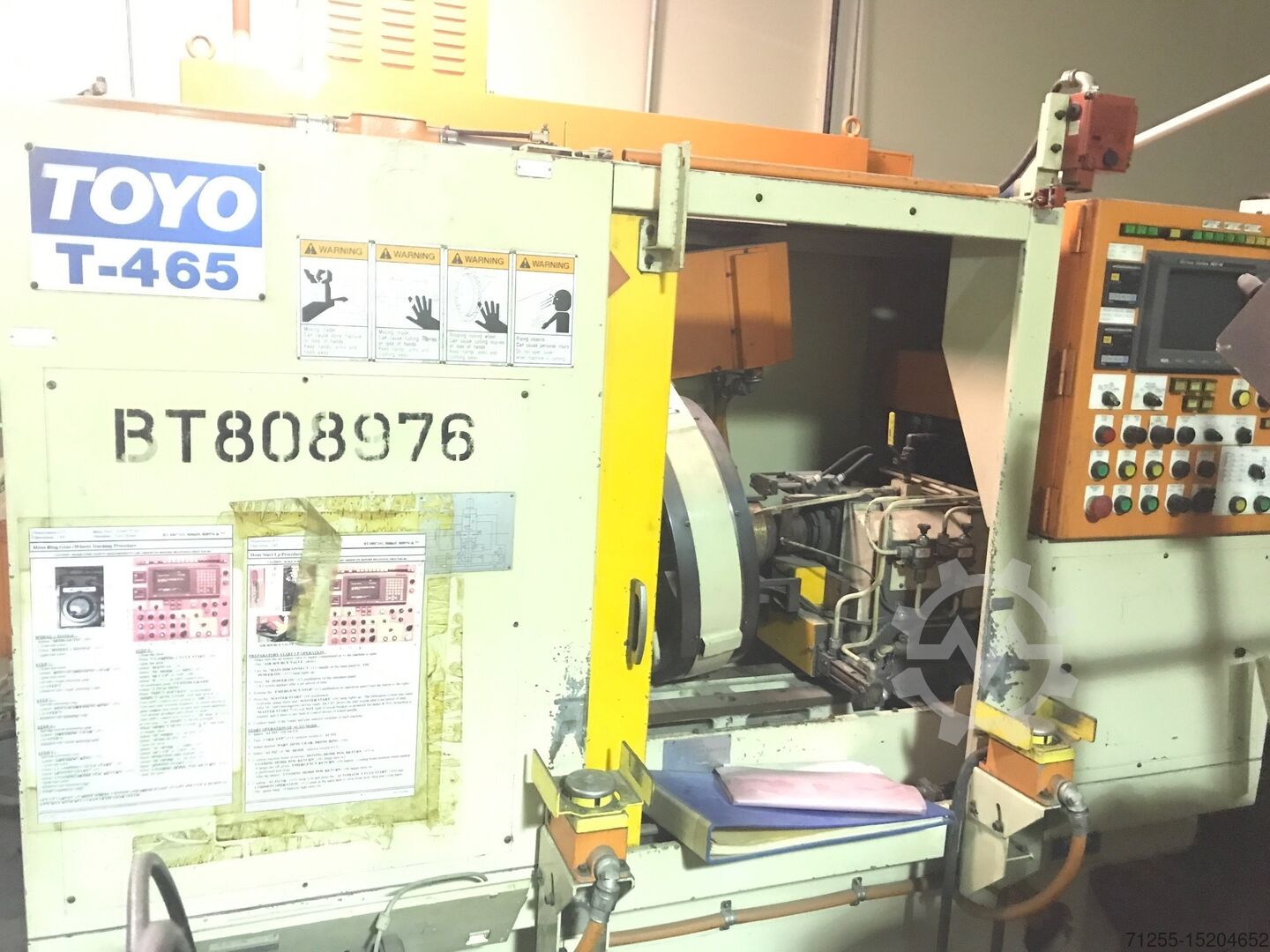

Toyo T-465

Зубохонинговальный станок с 5-осевой системой ЧПУ Fanuc 160M.

Комплектация

• Силовая бабка.

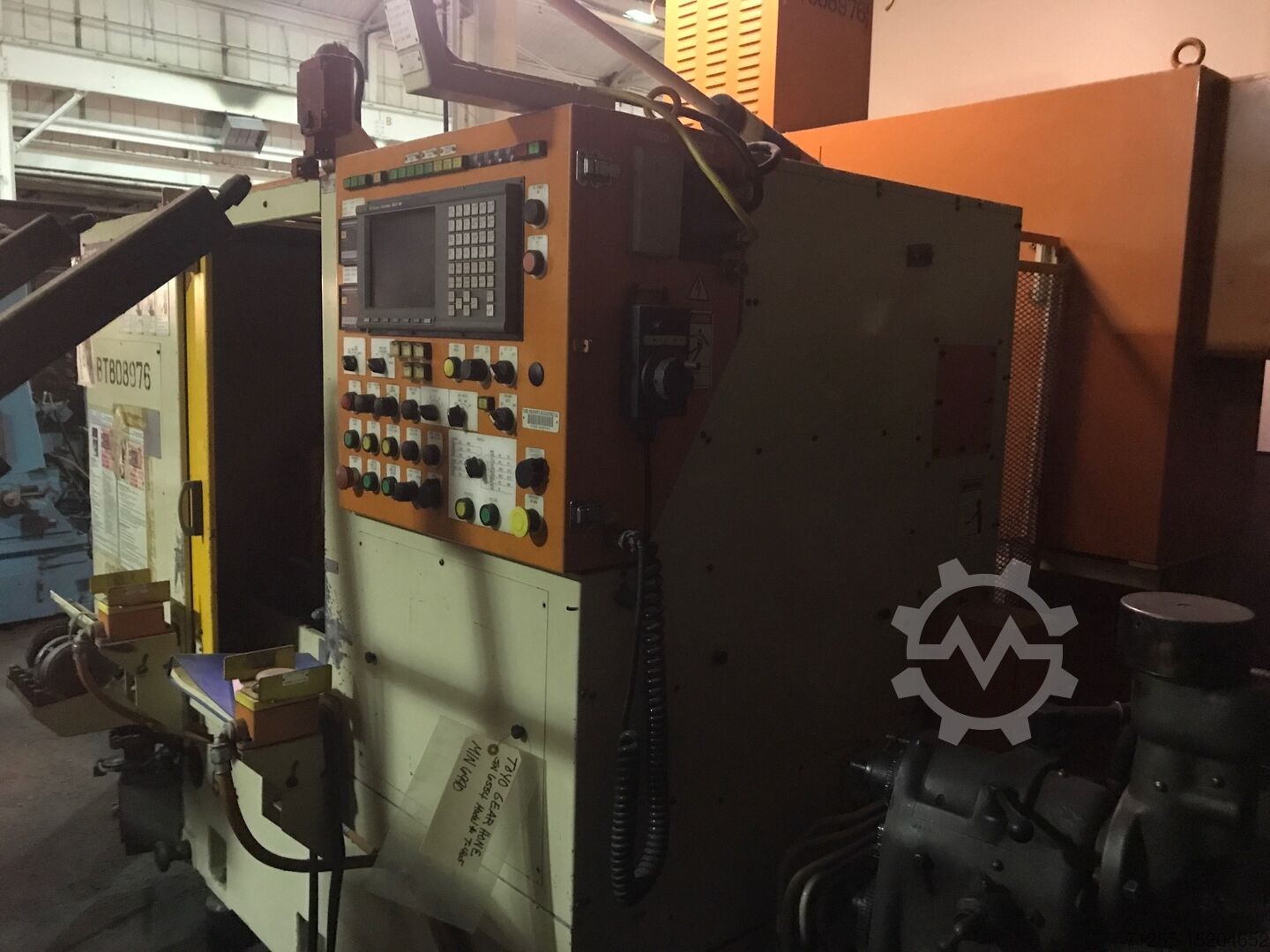

• Система ЧПУ Fanuc 160M, 5 осей.
• Хонинговальный круг диаметром 400 мм.
• Импульсный генератор оси X.

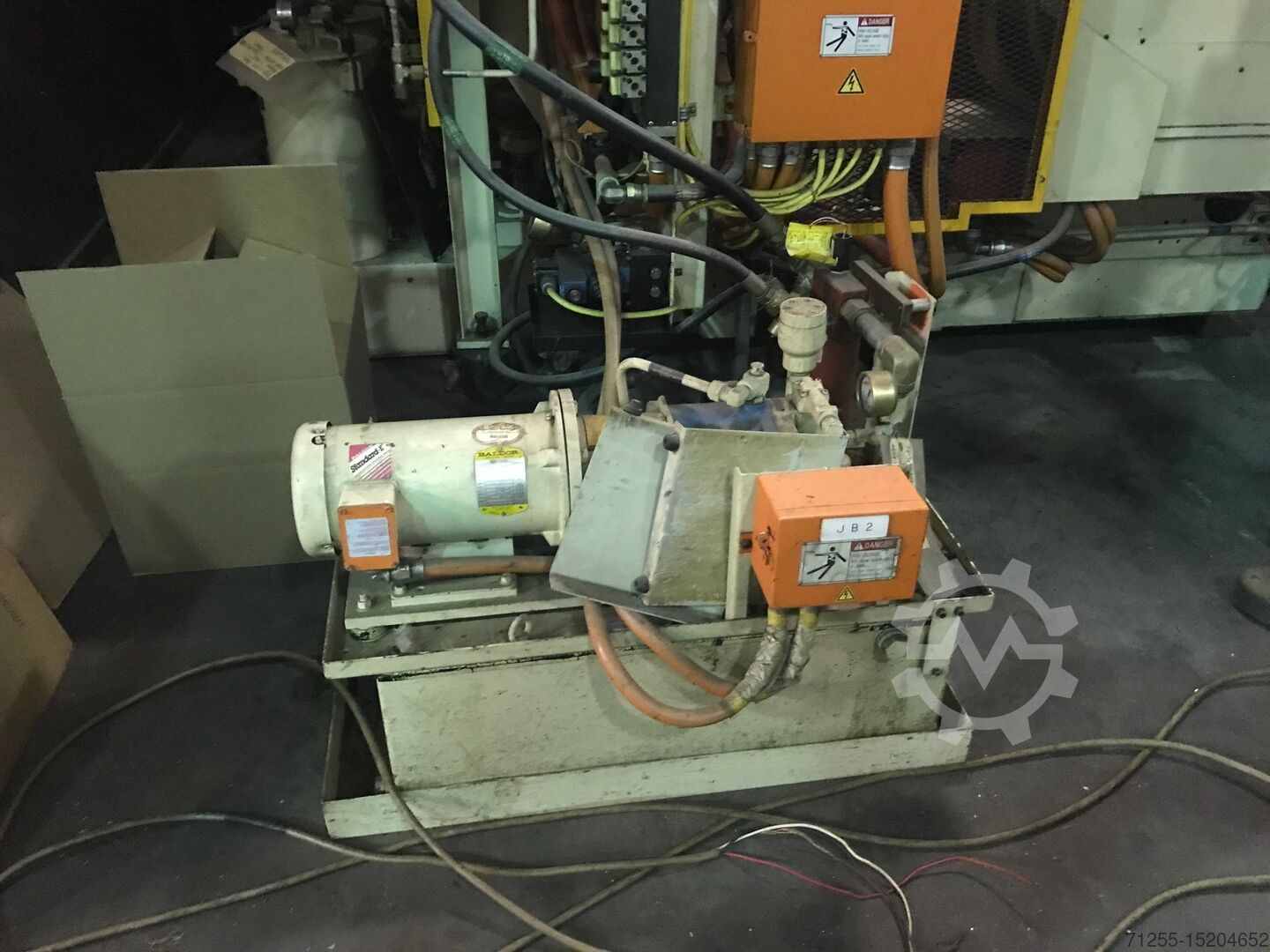

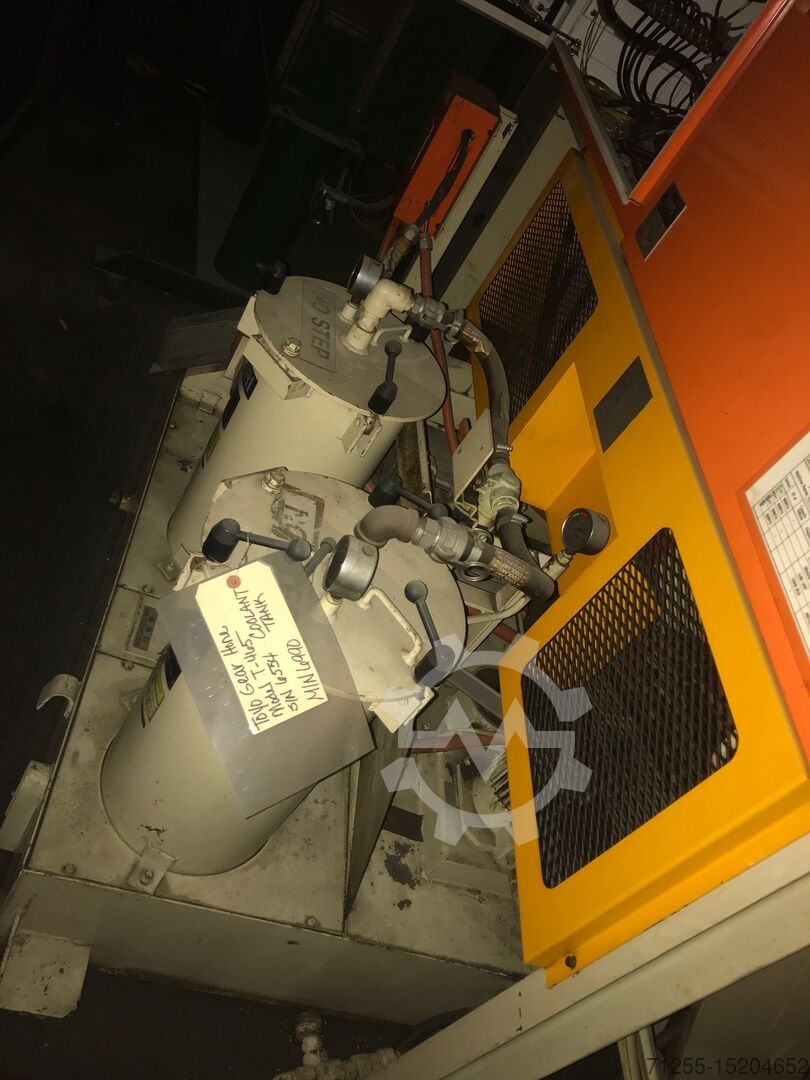

• Система подачи охлаждающей жидкости с двумя фильтрами.
• Магнитный сепаратор стружки.
• Хонинговальный инструмент, настроенный для последней выполнявшейся операции, остаётся установленным в станке.
• Внутренний диаметр хонинговального инструмента, установленного на станке, — 14 дюймов.
• Рабочее освещение.
• Силовая дверь.
• Автоматическая правка.
• Программа на 5 деталей.
• Руководство по эксплуатации системы ЧПУ 16M.
• Руководство по наладке и эксплуатации.

Технические характеристики

• Максимальный наружный диаметр: 250 (350).
• Минимальный наружный диаметр: 30.
• Максимальная общая длина: 400 мм.
• Максимальная ширина зубчатого венца: 45 мм.
• Модуль: 1,0–3,0.
• Устройство поперечной подачи, ось Z: максимальный ход 430 мм.
• Устройство режущей подачи хонинговального круга, ось X: максимальный ход 370 мм.
• Устройство качания хонинговального круга, ось C: угол качания +30°.
• Привод вращения хонинговального круга, ось A: частота вращения шпинделя хонинговального круга 500 об/мин.
• Наружный диаметр хонинговального круга: 300 (400).
• Максимальная ширина хонинговального круга: 50 мм.
• Устройство формирования бочкообразности, ось Y: максимальный угол качания 1,6°.

Двигатели

• Привод оси Z: 1,8 кВт.
• Привод оси X: 1,8 кВт.
• Привод оси Y: 0,7 кВт.
• Привод оси C: 1,8 кВт.
• Привод оси A: 2,2/3,7 кВт.

Габариты и масса

• Максимальное расстояние между центрами: 600 мм.
• Высота центров: 1 100 мм.
• Занимаемая площадь: 2 170 × 2 800 × 2 100 мм (Ш × Г × В).
• Масса станка: 4 500 кг.
