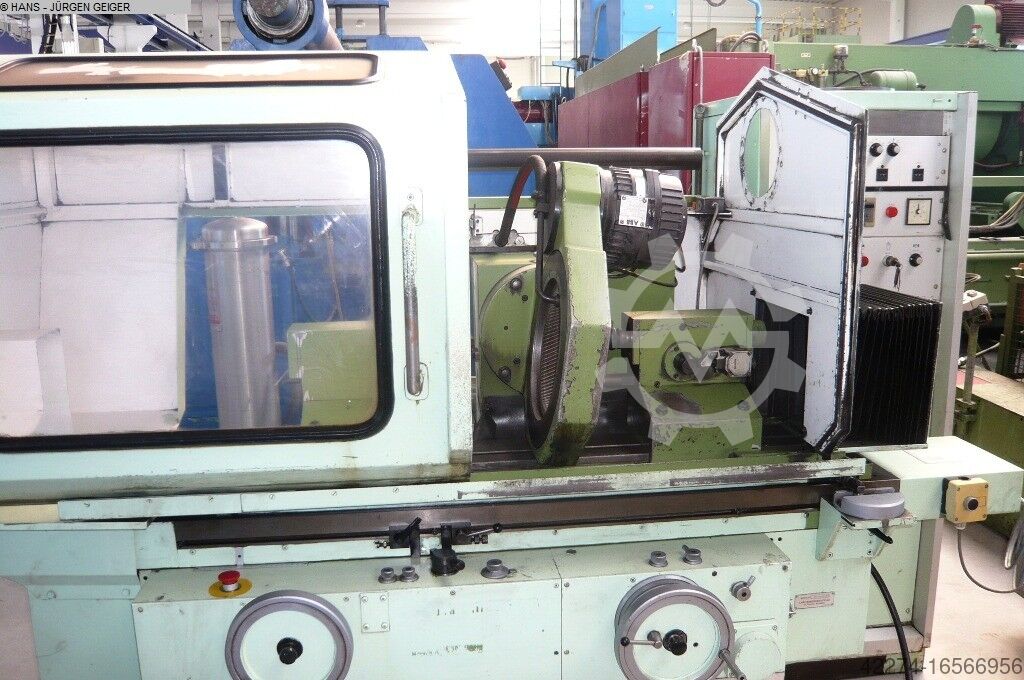

Faessler D - 250 / H5

Зубохонинговальный станок для обработки заготовок диаметром до 250 мм.

Технические характеристики

• Диаметр заготовки: 250 мм
• Межцентровое расстояние: 0 мм
• Максимальная длина хонингования: мм
• Максимальный модуль: 5
• Диаметр зубчатого колеса, мин./макс.: 10 / 250 мм
• Диапазон модулей: 1–5
• Длина зубьев / максимальный ход стола: 500 мм
• Высота центров задних бабок: 220 мм
• Максимальная масса заготовки: 50 / 100 кг
• Поворот хонинговальной головки: ±35°
• Частота вращения хонинговального инструмента: 20–500 об/мин
• Размеры хонинговального инструмента, диаметр × ширина: 300 × 40 мм
• Частота вращения заготовки: 500–3 000 об/мин
• Общий ход поперечных салазок: 270 мм
• Ускоренное перемещение поперечных салазок: 50 мм
• Механическая подача поперечных салазок: 1–8 мм/Ø
• Подача при черновой / чистовой обработке: 1–29 / 0,2–2,8 мм/с
• Скорость стола, гидравлическая: 0–6 м/мин
• Суммарная электрическая мощность: 5,5 кВт, 380 В, 50 Гц
• Масса: 3 200 кг

Комплектация и особенности

• Рабочие параметры могут задаваться с помощью счётчиков и блоков управления. Предусмотрен автоматический рабочий цикл со счётчиком заготовок.
• Все подачи при черновой и чистовой обработке регулируются декадным переключателем, а также временем реверса стола и ускоренной подачей с заданным временем, устанавливаемым потенциометром (1 с = Ø 0,04 мм). Имеется амперметр и другое оснащение.
• Выполняются выпуклое и коническое хонингование по шаблонам. Асимметричное хонингование также возможно при соответствующей подготовке заготовки, то есть при предварительном формообразовании.
• Отдельная установка для подачи хонинговального масла с магнитным сепаратором и фильтром тонкой очистки.
• Механические задние бабки для ручной загрузки.
• Сепаратор масляного тумана.
• Раздвижные двери с ножным переключателем.
• Отдельная гидравлическая установка.

Состояние: хорошее. Станок можно осмотреть во включённом состоянии.

Поставка: со склада, в состоянии, соответствующем результатам осмотра.

Оплата: нетто, после заключения договора.

В наличии имеется большой выбор зубообрабатывающих станков. Сообщите ваши требования.
