GLEASON- PFAUTER P 2400/2800 — A19583386

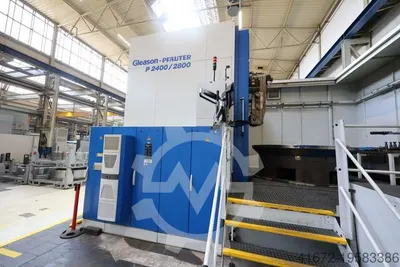

Name: Вертикальный зубофрезерный станок GLEASON- PFAUTER P 2400/2800
Brand: GLEASON- PFAUTER
SKU: A19583386

Фотографии

Описание

Зубофрезерный станок Gleason PFAUTER P 2400/2800 с ЧПУ Siemens Sinumerik 840 D для обработки цилиндрических и червячных зубчатых колёс, а также других регулярно встречающихся обкатываемых профилей и форм по окружности цилиндрической заготовки.

Крупные зубофрезерные станки Gleason предназначены для черновой и чистовой обработки цилиндрических зубчатых колёс в различных отраслях промышленности, включая ветрогенерацию, производство промышленных редукторов, горнодобывающую и судостроительную промышленность, а также производство зубчатых колёс.

Диапазон мощности привода учитывает перспективные разработки инструментов. Привод зубофрезерной головки выполнен без люфта. Станок подходит для работы с современными режущими материалами при сухой и мокрой обработке.

Основные характеристики

Номинальный диаметр заготовки: 2400 мм
Максимальный обрабатываемый диаметр: около 2800 мм
Минимальное/максимальное расстояние между осью фрезы и осью заготовки: 100/1200 мм
Максимальный ход осевого суппорта, специальное исполнение: 1300 мм
Диаметр стола: 2500 мм
Диаметр зубчатого колеса: 2200 мм
Максимальная нагрузка на стол: около 40 000 кг

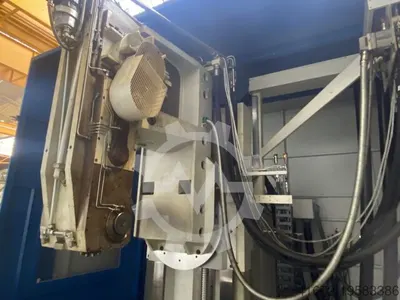

Внутренняя профильная фрезерная головка

Станок оснащён внутренней профильной фрезерной головкой с моторным приводом, установленной вместо стандартной моторной фрезерной головки.

Максимальный диаметр устанавливаемой фрезы: 440 мм
Максимальная ширина фрезы: 90 мм
Диапазон поворота внутренней профильной фрезерной головки/вертикальной оси: ±15°
Конус шпинделя фрезерной оправки: HSK-B160
Максимальный ход фрезы: 300 мм
Максимальная глубина обрабатываемого профиля в стали с прочностью около 600 Н/мм²: около 65 мм
Бесступенчатая частота вращения фрезы: 50–150 мин⁻¹
Минимальный диаметр делительной окружности фрезы: 310 мм
Минимальный внутренний диаметр при угле наклона 0°: 800 мм+)
Максимальная высота заготовки при угле наклона 0°: 600 мм
Максимальная толщина кольцевой заготовки, включая зажимное приспособление: 500 мм

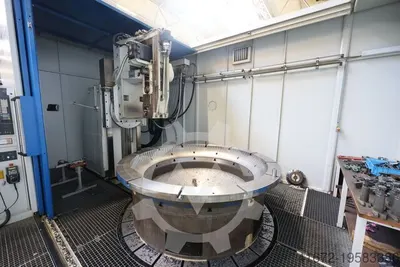

Стол

Диаметр отверстия в столе: 800 мм
Глубина отверстия: 875 мм

Скорости подач и ускоренных перемещений

Осевое направление, ось Z: 4000 мм/мин
Радиальное направление, ось X: 3000 мм/мин
Тангенциальное направление, ось Y: 3000 мм/мин

Оснащение

Система управления Siemens Sinumerik 840 D.
Устройство охлаждения и смазки фрезы с электрическим центробежным насосом: около 150 л/мин.
Станок предназначен для сухой и мокрой обработки.
Два стружечных конвейера для обоих способов обработки.
Магнитный стружечный конвейер с увеличенной высотой сброса: 1600 мм.
Увеличенная станина, ход осевого суппорта: 1300 мм.

Масса: 57 000 кг.
Напряжение: 400 В.

Описание

Зубофрезерный станок Gleason PFAUTER P 2400/2800 с ЧПУ Siemens Sinumerik 840 D для обработки цилиндрических и червячных зубчатых колёс, а также других регулярно встречающихся обкатываемых профилей и форм по окружности цилиндрической заготовки.Крупные зубофрезерные станки Gleason предназначены для черновой и чистовой обработки цилиндрических зубчатых колёс в различных отраслях промышленности, включая ветрогенерацию, производство промышленных редукторов, горнодобывающую и судостроительную промышленность, а также производство зубчатых колёс.Диапазон мощности привода учитывает перспективные разработки инструментов. Привод зубофрезерной головки выполнен без люфта. Станок подходит для работы с современными режущими материалами при сухой и мокрой обработке.<h3>Основные характеристики</h3><ul><li>Номинальный диаметр заготовки: 2400 мм</li><li>Максимальный обрабатываемый диаметр: около 2800 мм</li><li>Минимальное/максимальное расстояние между осью фрезы и осью заготовки: 100/1200 мм</li><li>Максимальный ход осевого суппорта, специальное исполнение: 1300 мм</li><li>Диаметр стола: 2500 мм</li><li>Диаметр зубчатого колеса: 2200 мм</li><li>Максимальная нагрузка на стол: около 40 000 кг</li></ul><h3>Внутренняя профильная фрезерная головка</h3>Станок оснащён внутренней профильной фрезерной головкой с моторным приводом, установленной вместо стандартной моторной фрезерной головки.<ul><li>Максимальный диаметр устанавливаемой фрезы: 440 мм</li><li>Максимальная ширина фрезы: 90 мм</li><li>Диапазон поворота внутренней профильной фрезерной головки/вертикальной оси: ±15°</li><li>Конус шпинделя фрезерной оправки: HSK-B160</li><li>Максимальный ход фрезы: 300 мм</li><li>Максимальная глубина обрабатываемого профиля в стали с прочностью около 600 Н/мм²: около 65 мм</li><li>Бесступенчатая частота вращения фрезы: 50–150 мин⁻¹</li><li>Минимальный диаметр делительной окружности фрезы: 310 мм</li><li>Минимальный внутренний диаметр при угле наклона 0°: 800 мм+)</li><li>Максимальная высота заготовки при угле наклона 0°: 600 мм</li><li>Максимальная толщина кольцевой заготовки, включая зажимное приспособление: 500 мм</li></ul><h3>Стол</h3><ul><li>Диаметр отверстия в столе: 800 мм</li><li>Глубина отверстия: 875 мм</li></ul><h3>Скорости подач и ускоренных перемещений</h3><ul><li>Осевое направление, ось Z: 4000 мм/мин</li><li>Радиальное направление, ось X: 3000 мм/мин</li><li>Тангенциальное направление, ось Y: 3000 мм/мин</li></ul><h3>Оснащение</h3><ul><li>Система управления Siemens Sinumerik 840 D.</li><li>Устройство охлаждения и смазки фрезы с электрическим центробежным насосом: около 150 л/мин.</li><li>Станок предназначен для сухой и мокрой обработки.</li><li>Два стружечных конвейера для обоих способов обработки.</li><li>Магнитный стружечный конвейер с увеличенной высотой сброса: 1600 мм.</li><li>Увеличенная станина, ход осевого суппорта: 1300 мм.</li></ul>Масса: 57 000 кг. Напряжение: 400 В.

Технические характеристики

Производитель	GLEASON- PFAUTER
Модель	P 2400/2800
Тип оборудования	Вертикальный зубофрезерный станок
Страна размещения	Germany
Год выпуска	2007
Состояние	used
--> Depth	875 mm
--> Diameter	800 mm
--> Diameter max	440 mm
--> Increased drop height of magnetic chip conveyor	1,600 mm
--> Increased main stand	1,300 mm axial slide travel
--> Infinitely variable milling speed	50 - 150 min?¹
--> Largest axial slide travel (special design)	1.300 mm
--> Largest millable diameter approx.	2.800 mm
--> Max. cutter width	90 mm
--> Max. milling cutter diameter	440 mm
--> Max. milling cutter width	90 mm
--> Max. workpiece height at 0° bevel angle	600 mm
--> Max. workpiece ring thickness (including clamping device)	500 mm
--> Maximum milling cutter travel	300 mm
--> Maximum table load approx.	40.000 kg
--> Milling mandrel taper	HSK-B160
--> Min. internal diameter at 0° bevel angle	800 mm+)
--> Min. milling cutter base circle diameter	310 mm
--> Part wheel diameter	2.200 mm
--> Smallest/largest distance between cutter and workpiece axis	100/1.200 mm
--> Swivel range of the internal profile milling head/vertical axis	+/- 15°
--> Table diameter	2.500 mm
--> Working range and technical data Nominal workpiece diameter	2.400 mm
--> axial (Z-axis)	4.000 mm/min
--> radial (X-axis)	3.000 mm/min
--> tangential (Y-axis)	3.000 mm/min
and finishing cylindrical gears for many industries	wind turbines, industrial
