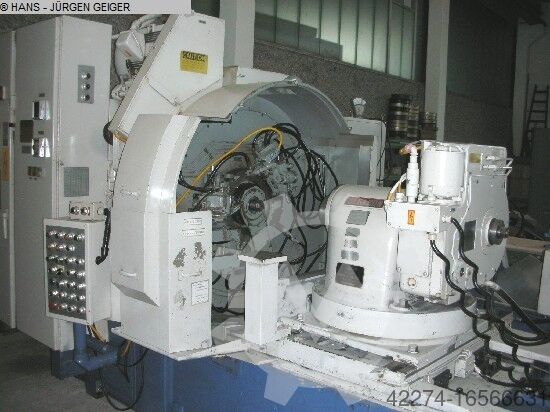

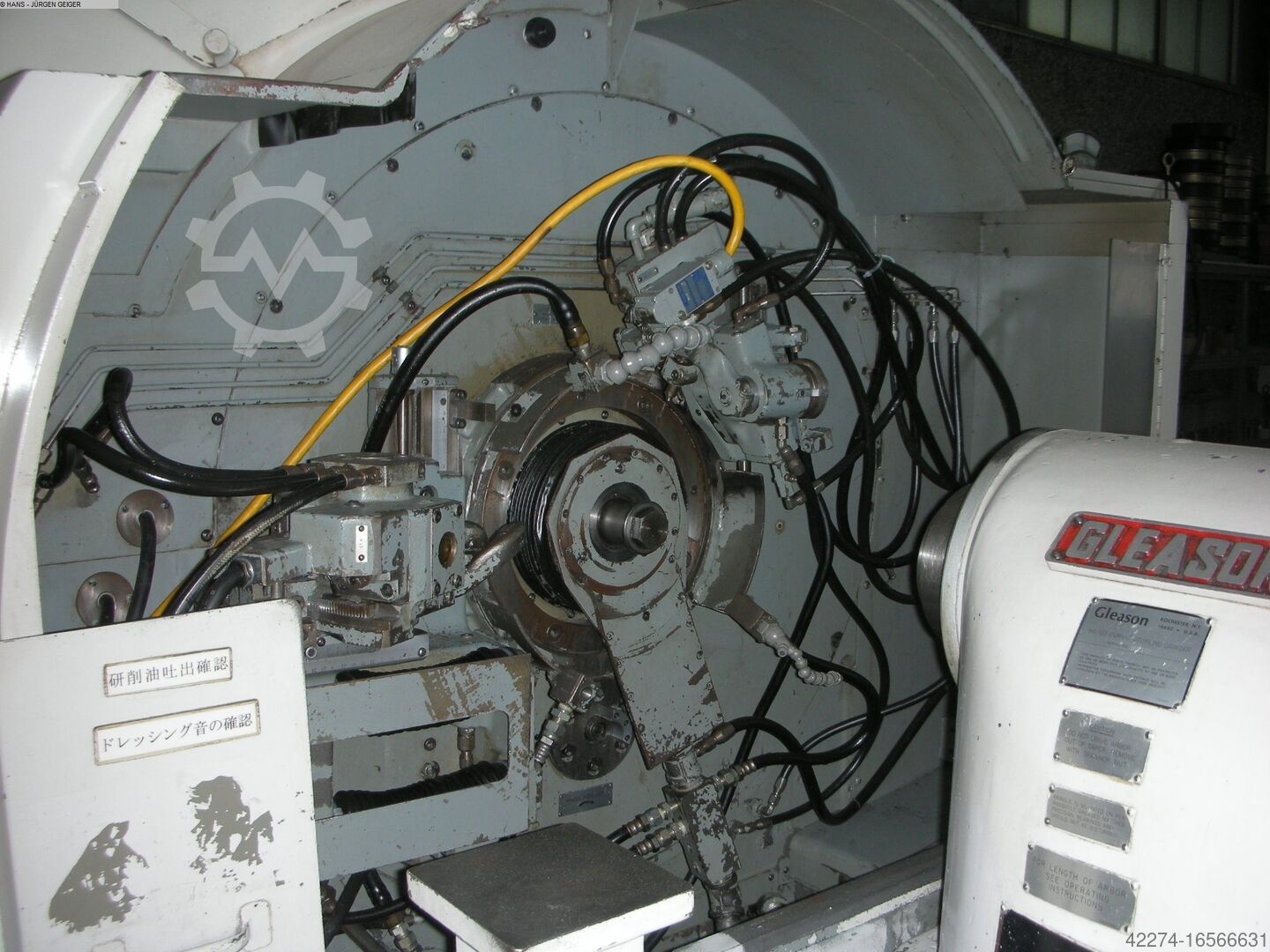

GLEASON 120 / 888 W

Зубошлифовальный станок для обработки зубчатых колёс диаметром до 1010 мм.

Характеристики

• Максимальный диаметр колеса: 1010 мм.
• Ширина зубчатого венца: 0 мм.
• Максимальный модуль: не указан.
• Минимальный модуль: не указан.
• Максимальная глубина зуба: 10 мм.
• Максимальный диаметр заготовки с учётом зазора: 1 010 мм.
• Максимальный наружный диаметр муфты: 610 мм.
• Выдвижение подвижного основания: 216 мм.
• Максимальное расстояние от шлифовального круга до торца заготовки: 90–430 мм.
• Максимальная масса заготовки, включая зажимное приспособление: 500 кг.
• Количество зубьев: от 32 до 150.
• Диаметр шлифовального круга, приблизительно: 152–320 мм.
• Частота вращения шлифовального круга, бесступенчато регулируемая: 0–3 600 об/мин.
• Диаметр отверстия шпинделя изделия: 60 мм.
• Суммарная электрическая нагрузка, приблизительно: 15 кВт, 380 В, 50 Гц.
• Масса станка, приблизительно: 9 500 кг.
• Габаритные размеры станка, приблизительно: м.

Комплектация и особенности

• Автоматический процесс черновой и чистовой обработки с помощью предварительно настраиваемого счётчика и встроенного кулачка подачи.
• Счётчик количества зубьев.
• Счётчик количества циклов правки.
• Два встроенных устройства правки с тремя алмазами для профильной правки радиуса, боковой правки и правки торца круга.
• Встроенный делительный диск на 48 зубьев.
• Отдельное устройство охлаждения с ленточным фильтром.
• Отдельная гидравлическая установка.
• Отдельная система удаления масляного тумана TRION.
• Различные мелкие детали.
