Зубошлифовальные станки для конических колес

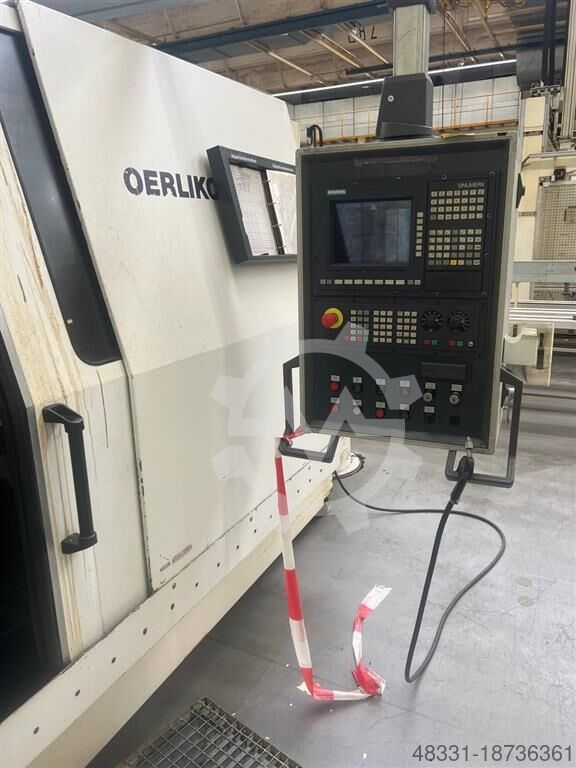

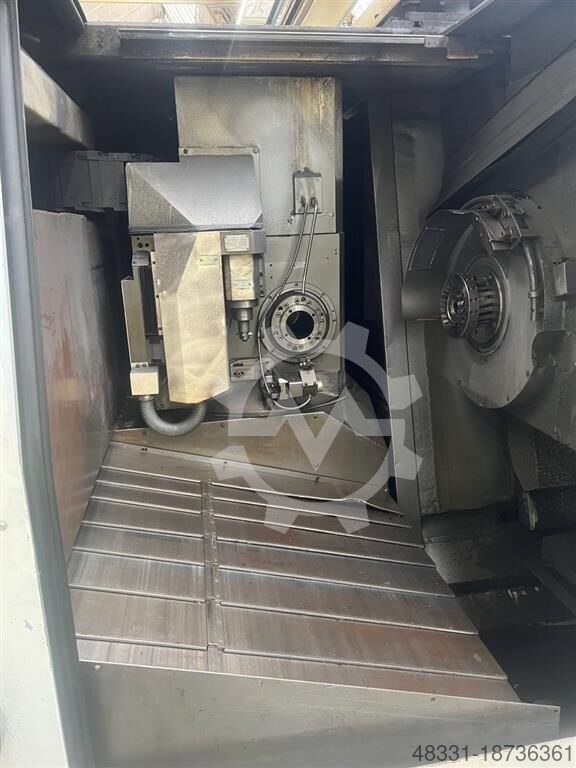

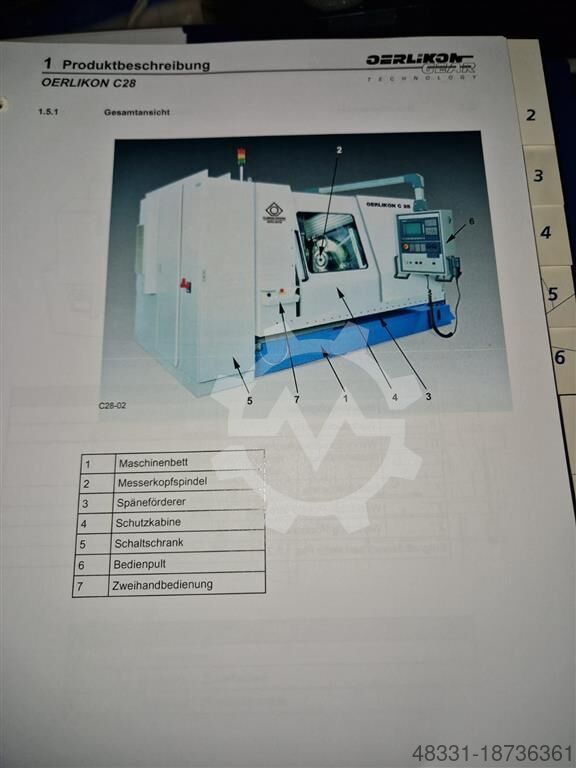

OERLIKON C28
Фотографии
Описание

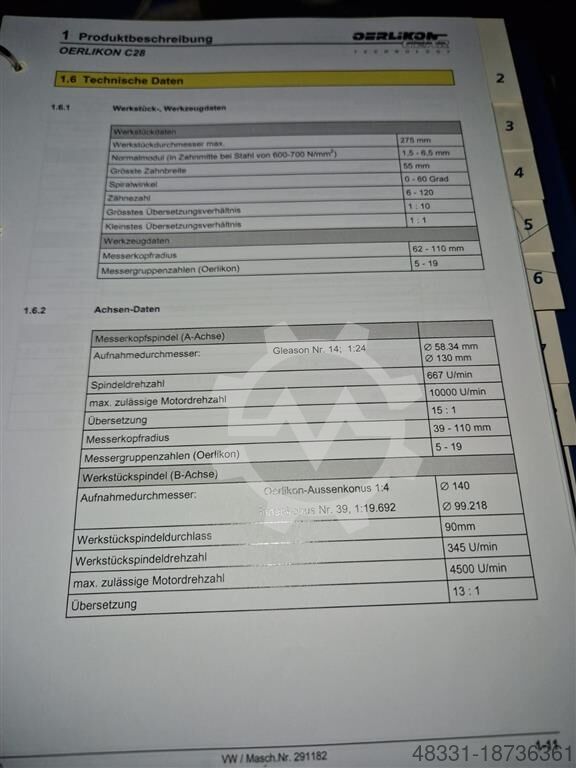

Технические характеристики:
- Максимальный диаметр зубчатого колеса: 275 мм
- Ширина зубчатого венца: 55 мм
- Максимальный модуль: 6,5
- Минимальный модуль: 1,5
Торцовое зубонарезание непрерывным методом
Непрерывный процесс: заготовка и инструмент (обычно Spiron) вращаются одновременно, при этом все зубья формируются за одну операцию. Головка инструмента имеет несколько групп резцов, расположенных не по окружности.
- Параллельный зуб
- Коническая поверхность вершины зуба
Поэлементный метод
Заготовка остается неподвижной, а инструмент (обычно Arcon) вращается и нарезает один зуб путем врезания. После нарезания зуба инструмент снова выходит из него, заготовка поворачивается на один шаг зубчатого венца, после чего нарезается следующий зуб. Процесс продолжается до формирования всех зубьев. В головке инструмента все резцы расположены по окружности.
- Коническая высота зуба
- Параллельная поверхность головки зуба

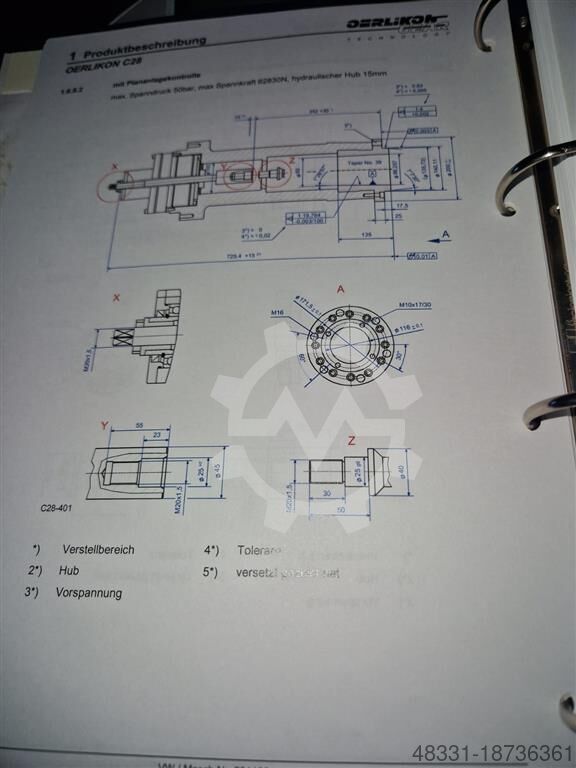

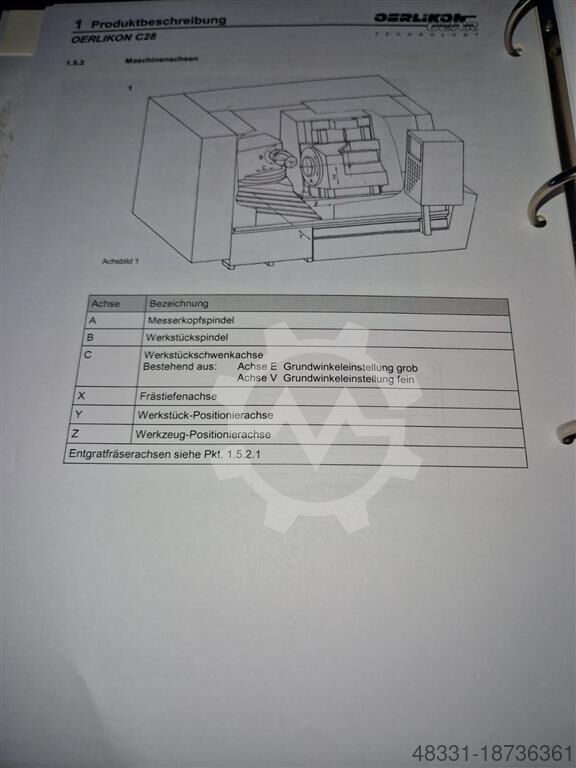

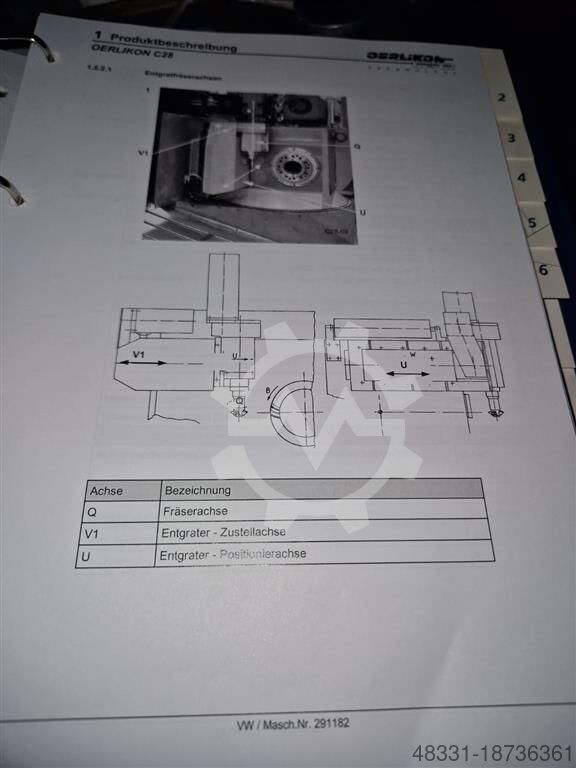

C28 может обрабатывать как зубчатые колеса, так и шестерни. Однако для поэлементного метода станок C28 должен быть подготовлен для конкретной детали: необходимы система прямого измерения, тормоз зубчатого колеса детали, ось заготовки и лицензионный файл для производства отдельных деталей.

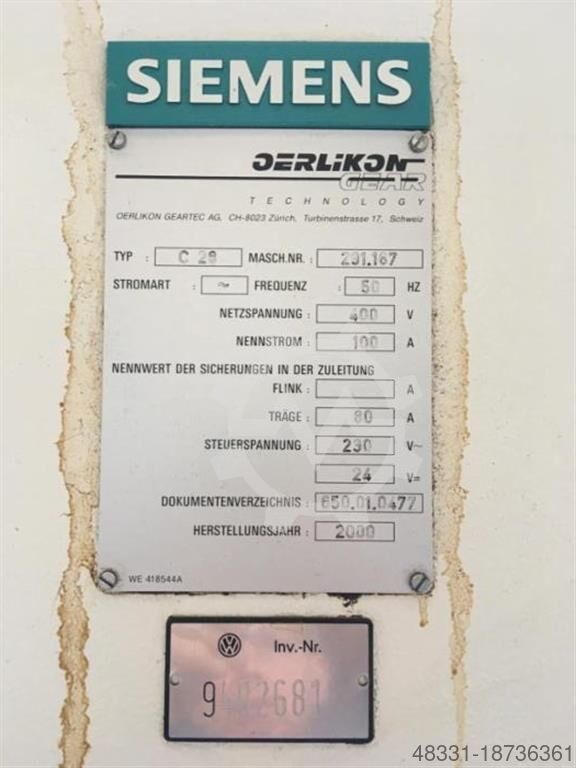

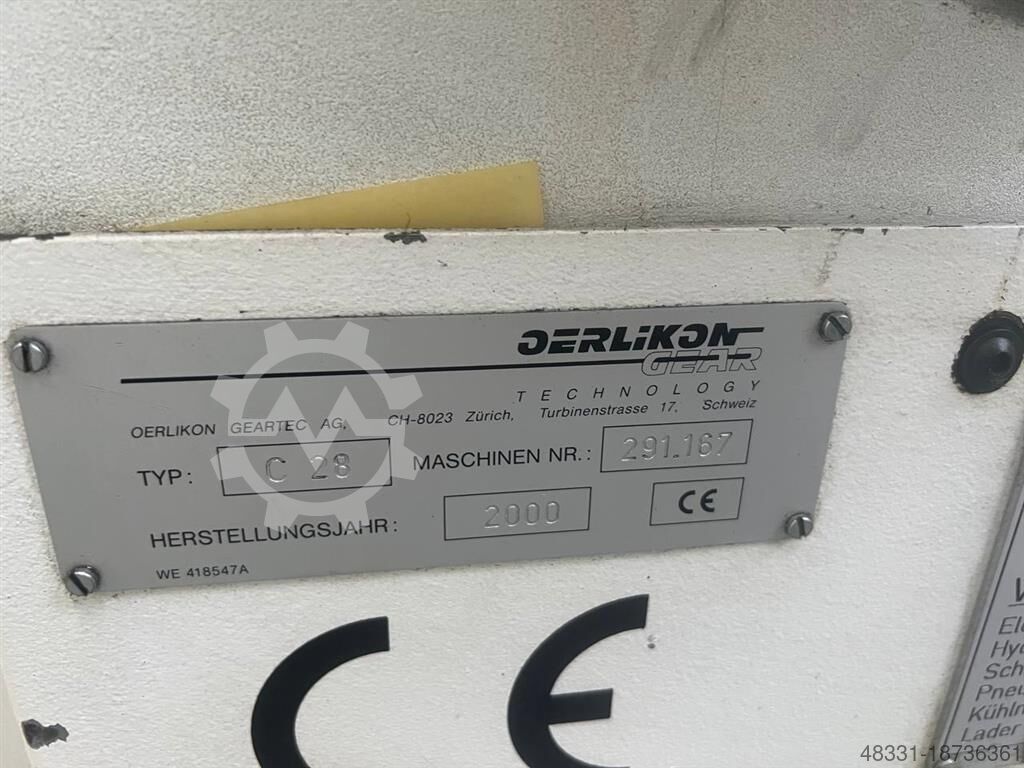

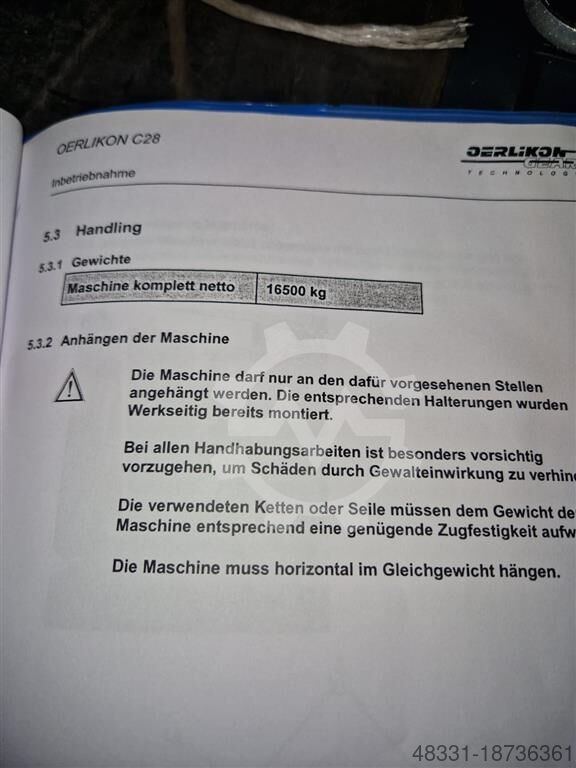

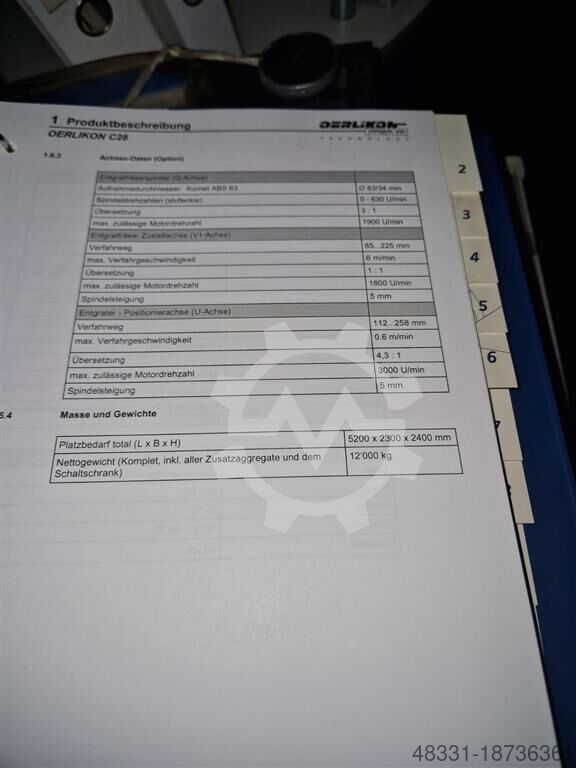

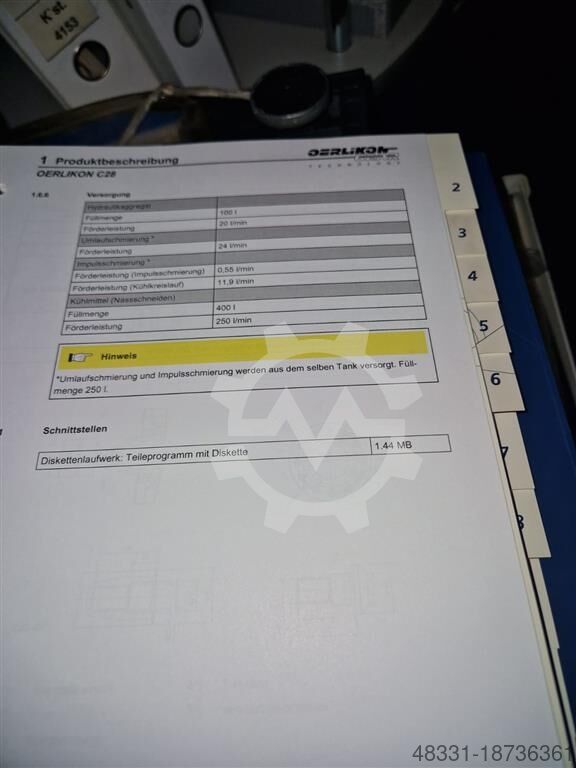

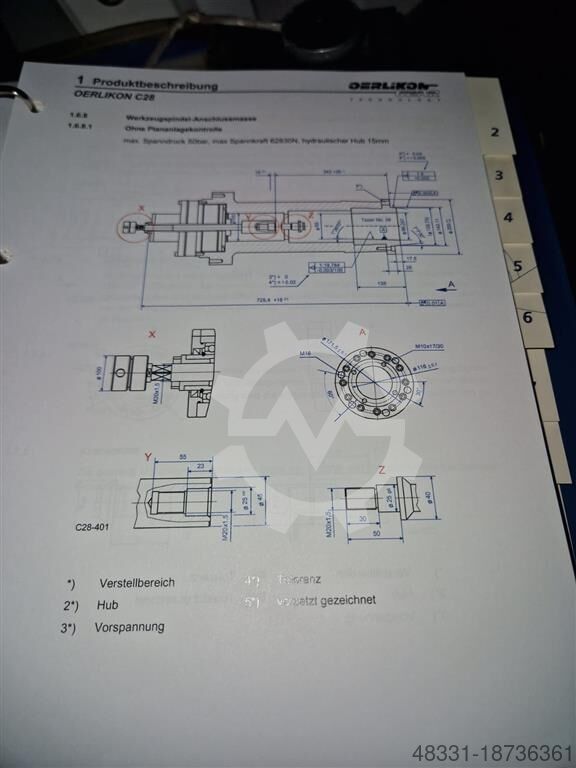

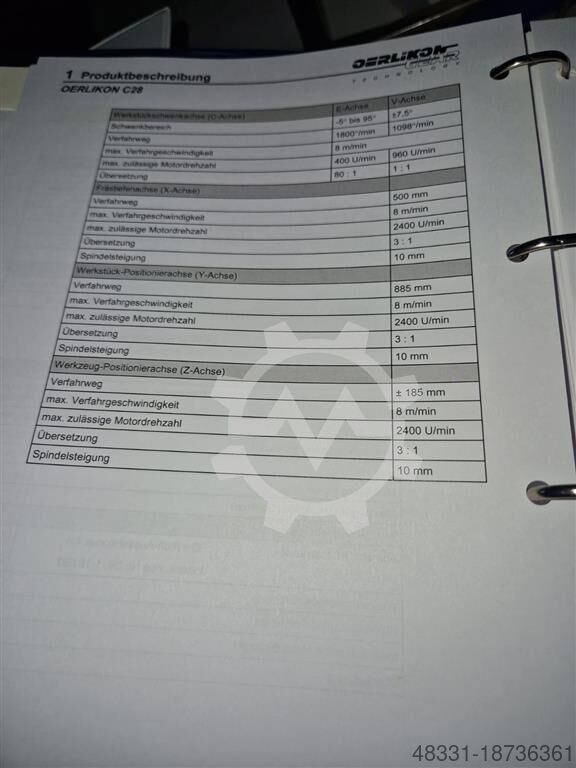

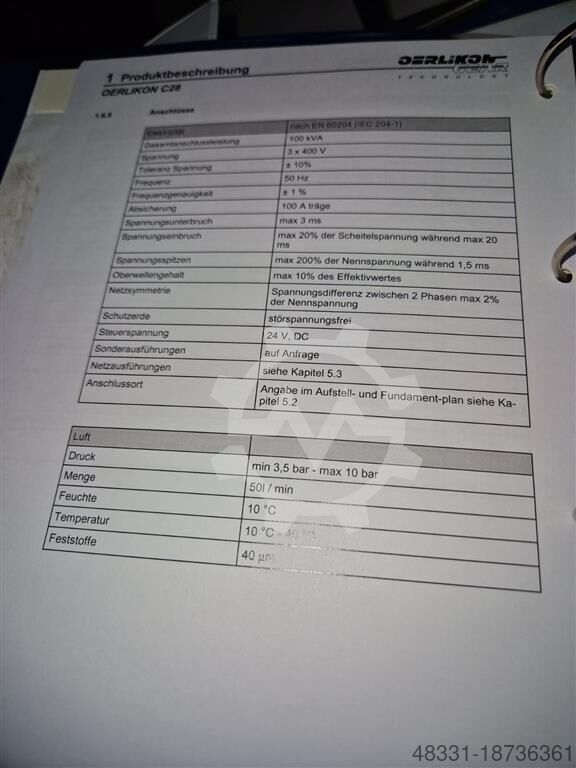

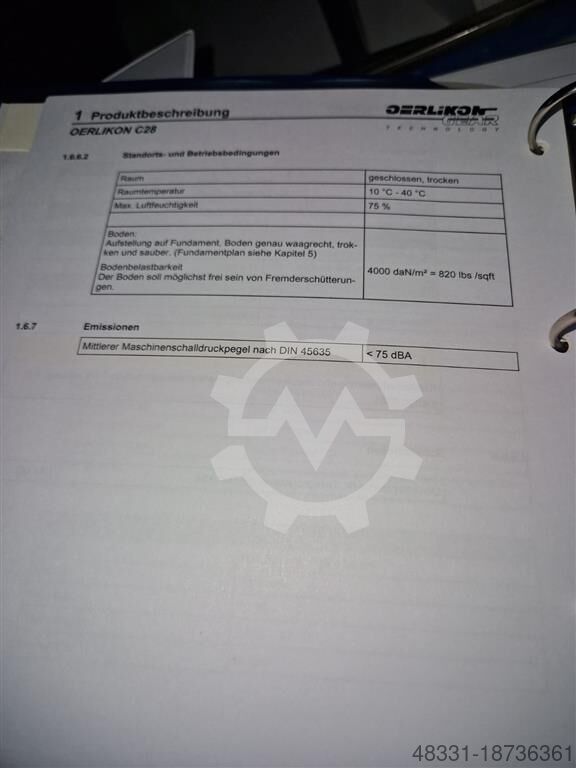

Технические характеристики
| Производитель | OERLIKON |
|---|---|
| Модель | C28 |
| Тип оборудования | Станок для нарезания конических колес с круговыми зубьями |
| Страна размещения | Germany |
| Год выпуска | 2000 |
| Состояние | used |
| Continuous process | The workpiece and tool (usually Spiron) rotate at the same time, and all teeth are created in one operation at the same time. Knife head has several knife groups (not arranged in a circle) Parallel tooth Conical tooth tip surface |
| Single Item procedure | The workpiece is stationary and the tool (usually Arcon) rotates and cuts a tooth by immersing the tool. Once a tooth is cut, the tool moves out of the tooth again, the workpiece divides by one tooth width and the next tooth is cut until all teeth are finished. Knife head has arranged all knives in a circular path. Conical tooth height Parallel tooth head surface |
| gear width | 55 mm |
| max. module | 6,5 |
| max. wheel diameter | 275 mm |
| min. module | 1,5 |
