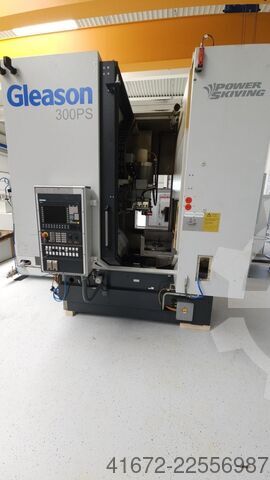

Горизонтальный зубофрезерный станок
GLEASON- PFAUTER 300 PS
Фотографии
Описание

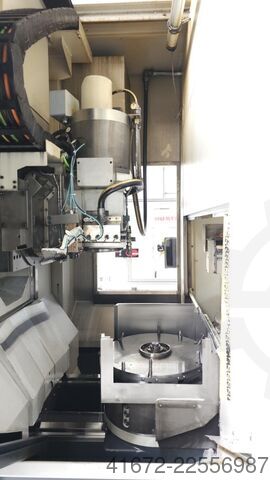

Зубообрабатывающий станок для зубофрезерования методом skiving GLEASON-PFAUTER 300 PS, 2018 года выпуска, с системой ЧПУ Siemens 840D sl. Предназначен для точной обработки внутренних зубчатых колёс.
Технические характеристики
- Максимальный диаметр зубчатого колеса: 450 мм
- Максимальный модуль: 4 мм
- Диапазон внутренних диаметров: 100–300 мм
- Максимально допустимый диаметр инструмента для skiving: 175 мм
- Диаметр установочной поверхности: 125 мм

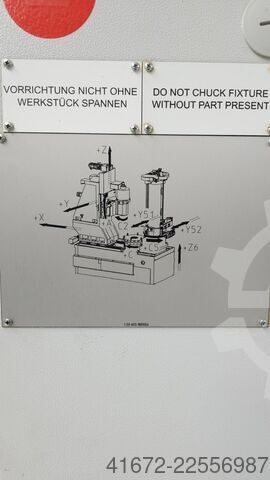

- Перемещение по оси X: 350 мм
- Перемещение по оси Y: 300 мм
- Перемещение по оси Z: 440 мм
- Максимальный угол поворота зубообрабатывающей головки: ±25°
- Наружный диаметр стола для заготовки: 570 мм
- Максимальная нагрузка на стол: 5 кН
- Скорость подачи по оси X: 12 000 мм/мин
- Скорость подачи по оси Y: 5 000 мм/мин
- Скорость подачи по оси Z: 8 570 мм/мин
- Частота вращения инструмента: 0–3 000 об/мин
- Частота вращения стола для заготовки: 0–1 500 об/мин
Комплектация и дополнительные сведения

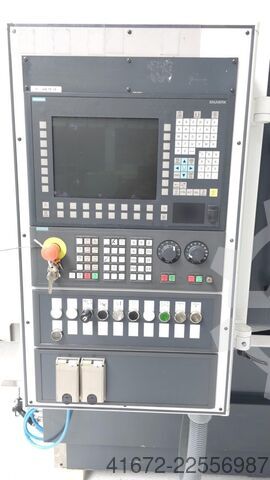

- Система ЧПУ Siemens 840D sl

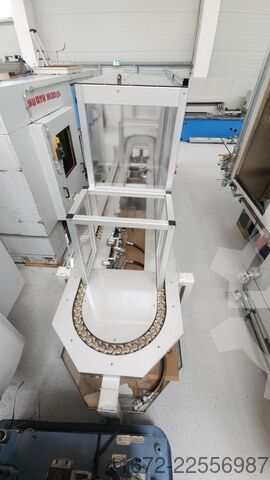

- Угол поворота суппорта с поворотным захватом: 180°
- Рабочее напряжение: 400 В
- Масса станка: около 11 т
- Габариты станка: около 5,85 × 8,30 × 3,80 м

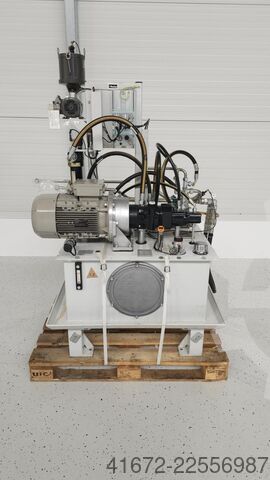

- Объём гидравлического масла: 150 л

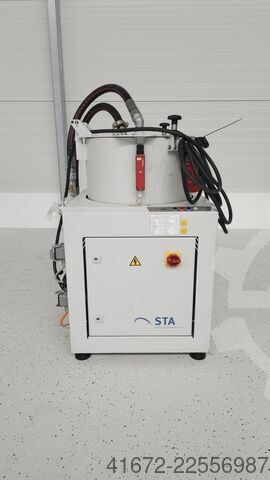

- Объём охлаждающей жидкости: 850 л
- Объём системы охлаждения двигателя и гидравлики: 100 л
Состояние: станок находится в очень хорошем состоянии. Подходит для серийного производства и высокоточной обработки зубчатых колёс. Осмотр возможен по предварительной договорённости.
Технические характеристики
| Производитель | GLEASON- PFAUTER |
|---|---|
| Модель | 300 PS |
| Тип оборудования | Станок для обдирки червячных фрез |
| Страна размещения | Germany |
| Год выпуска | 2018 |
| Состояние | used |
| - Coolant capacity | 850 l |
| - Hydraulic oil capacity | 150 l |
| - Internal diameter range | 100 – 300 mm |
| - Machine weight | approx. 11 t |
| - Max. allowable skiving cutter diameter | 175 mm |
| - Max. gear diameter | 450 mm |
| - Max. module | 4 mm |
| - Max. skiving head swivel angle | ±25° |
| - Max. table load capacity | 5 kN |
| - Motor and hydraulic cooling | 100 l |
| - Mounting surface diameter | 125 mm |
| - Operating voltage | 400 V |
| - Space requirement | approx. 5.85 × 8.3 × 3.8 m |
| - Swivel gripper slide travel | 180° |
| - Tool speed | 0 – 3,000 rpm |
| - Workpiece table outer diameter | 570 mm |
| - Workpiece table speed | 0 – 1,500 rpm |
| X-axis feed rate | 12,000 mm/min |
| X-axis travel | 350 mm |
| Y-axis feed rate | 5,000 mm/min |
| Y-axis travel | 300 mm |
| Z-axis feed rate | 8,570 mm/min |
| Z-axis travel | 440 mm |
