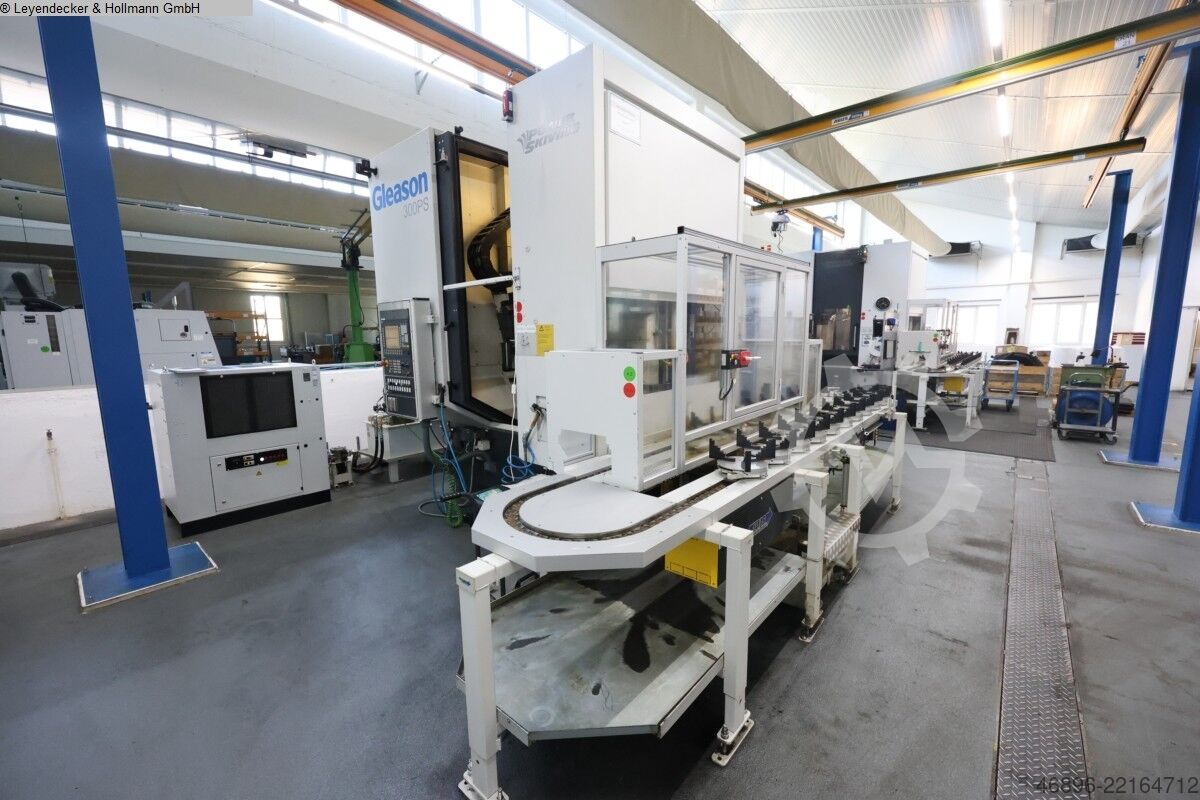

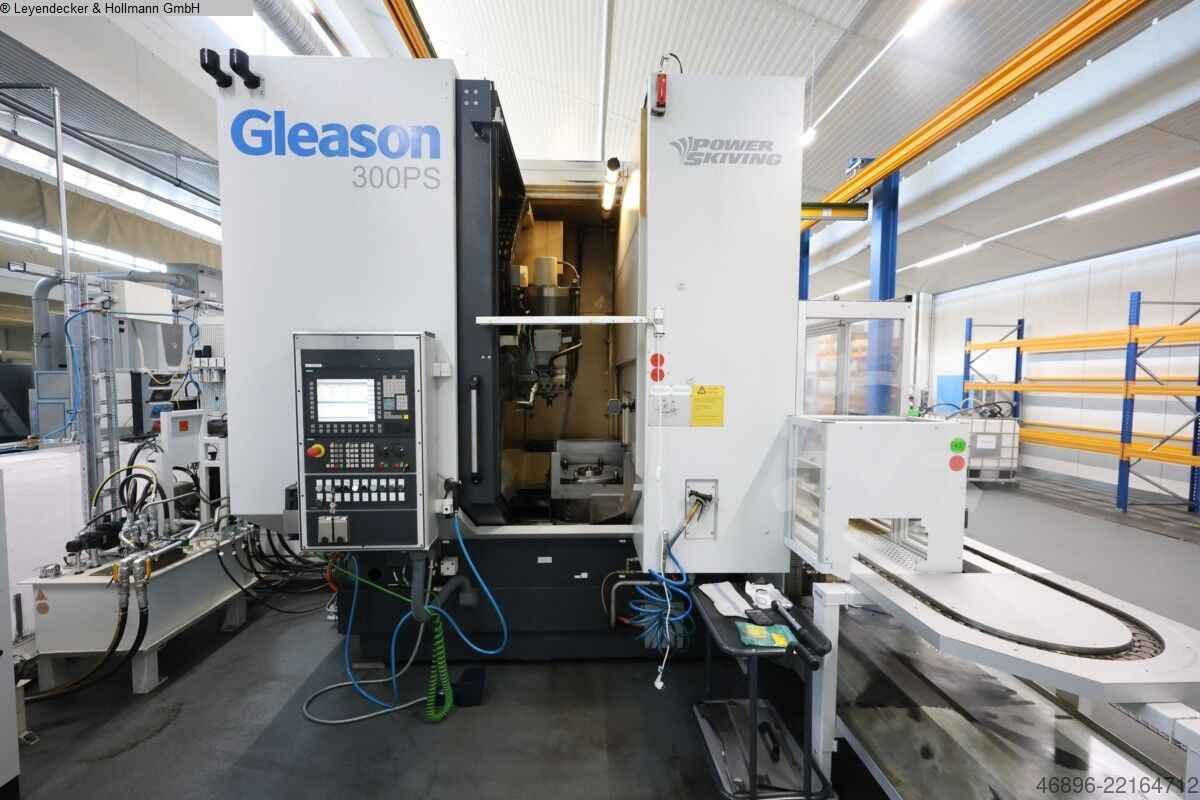

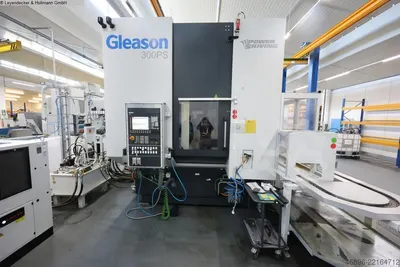

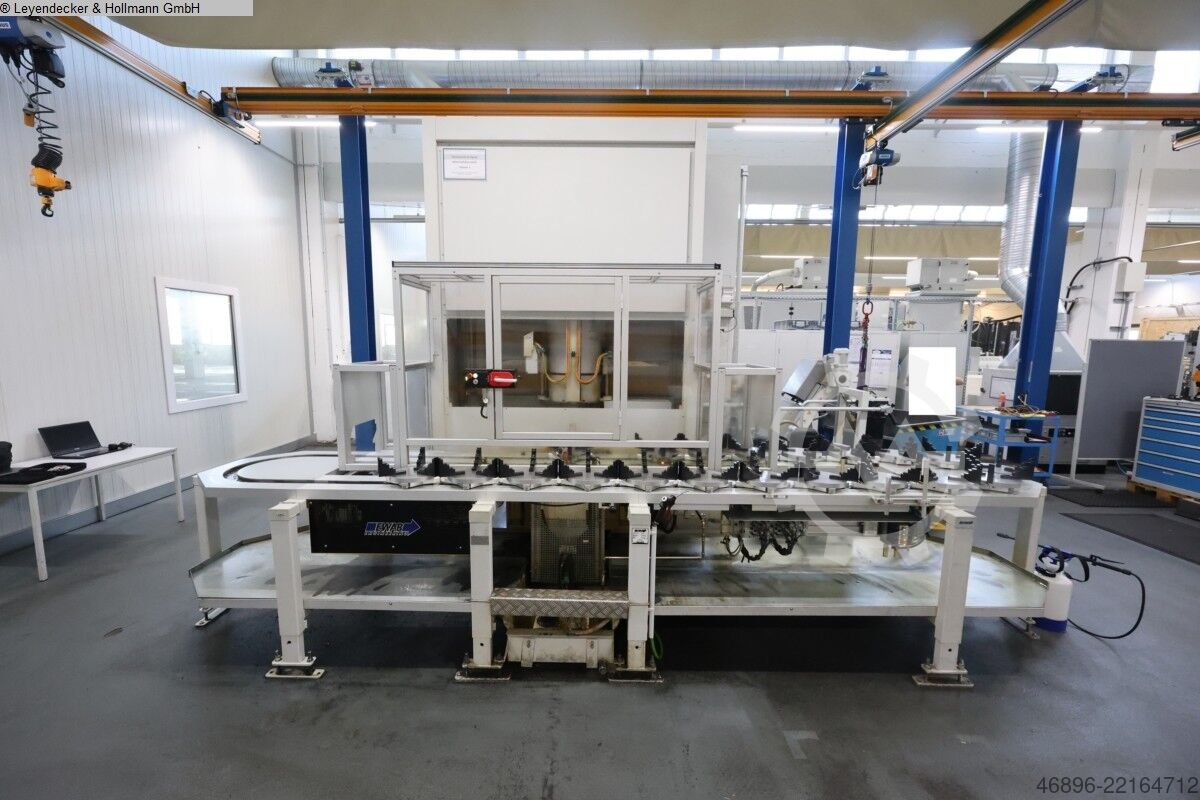

GLEASON-PFAUTER 300 PS

Зубообрабатывающий станок с ЧПУ Siemens 840 SL.

Технические характеристики

• Максимальный диаметр колеса: 450 мм
• Максимальный модуль: 4 мм
• Минимальный внутренний диаметр: 100 мм
• Максимальный внутренний диаметр: 300 мм
• Максимально допустимый диаметр шевинговального круга: 175 мм
• Диаметр установочной зоны: 125 мм
• Ход суппорта по оси X: 350 мм
• Ход суппорта по оси Z: 300 мм
• Ход суппорта по оси Z: 440 мм
• Максимальный диапазон поворота шевинговальной головки: ±25°
• Наружный диаметр стола заготовки: 570 мм
• Максимально допустимая нагрузка на стол заготовки: 5 кН
• Скорость подачи по оси X: 12 000 мм/мин
• Скорость подачи по оси Y: 5 000 мм/мин
• Скорость подачи по оси Z: 8 570 мм/мин
• Частота вращения инструмента: 0–3 000 об/мин
• Частота вращения стола заготовки: 0–1 500 об/мин
• Напряжение: 400 В
• Габариты станка, примерно: 5,85 × 8,3 × 3,8 м
• Масса станка, примерно: 11 т

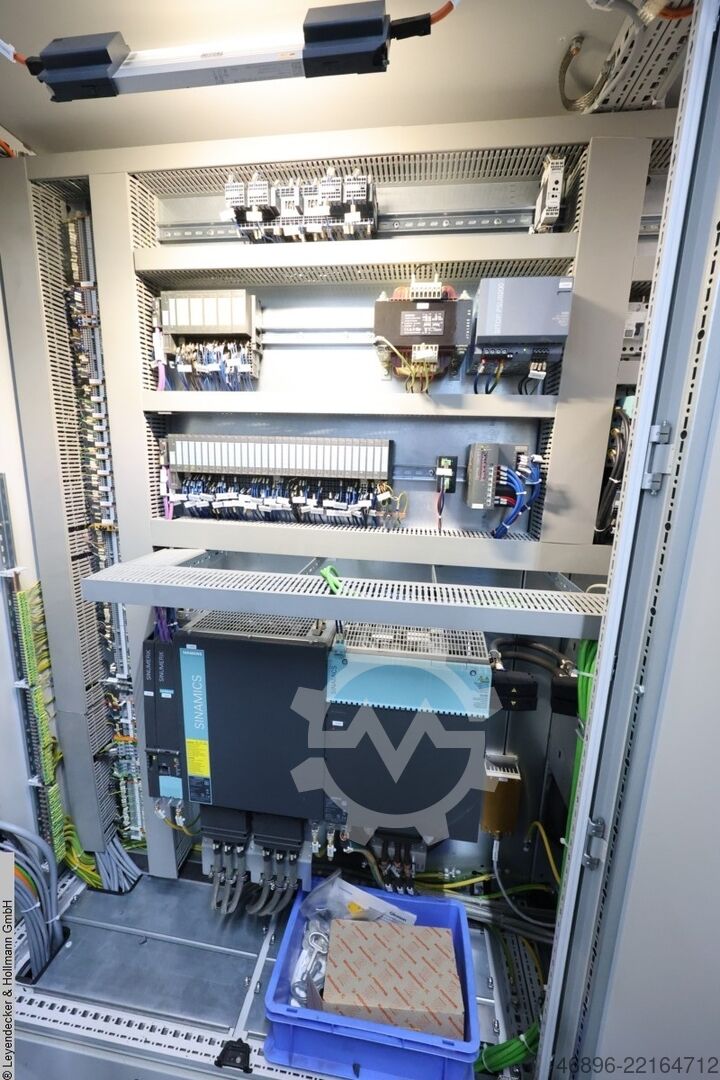

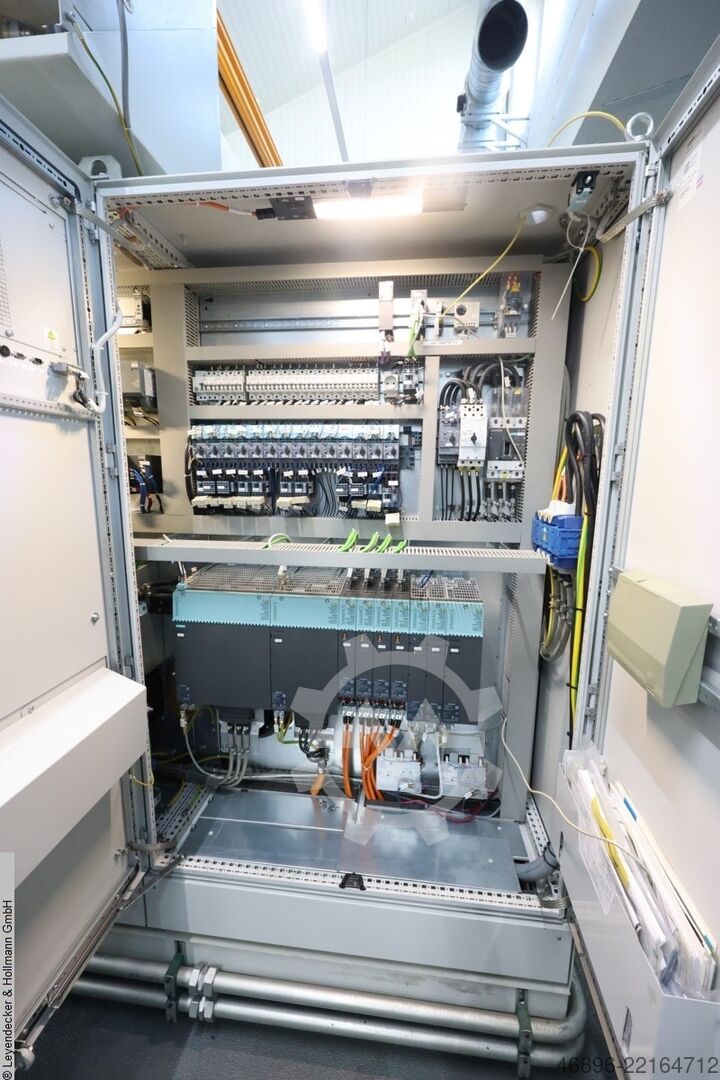

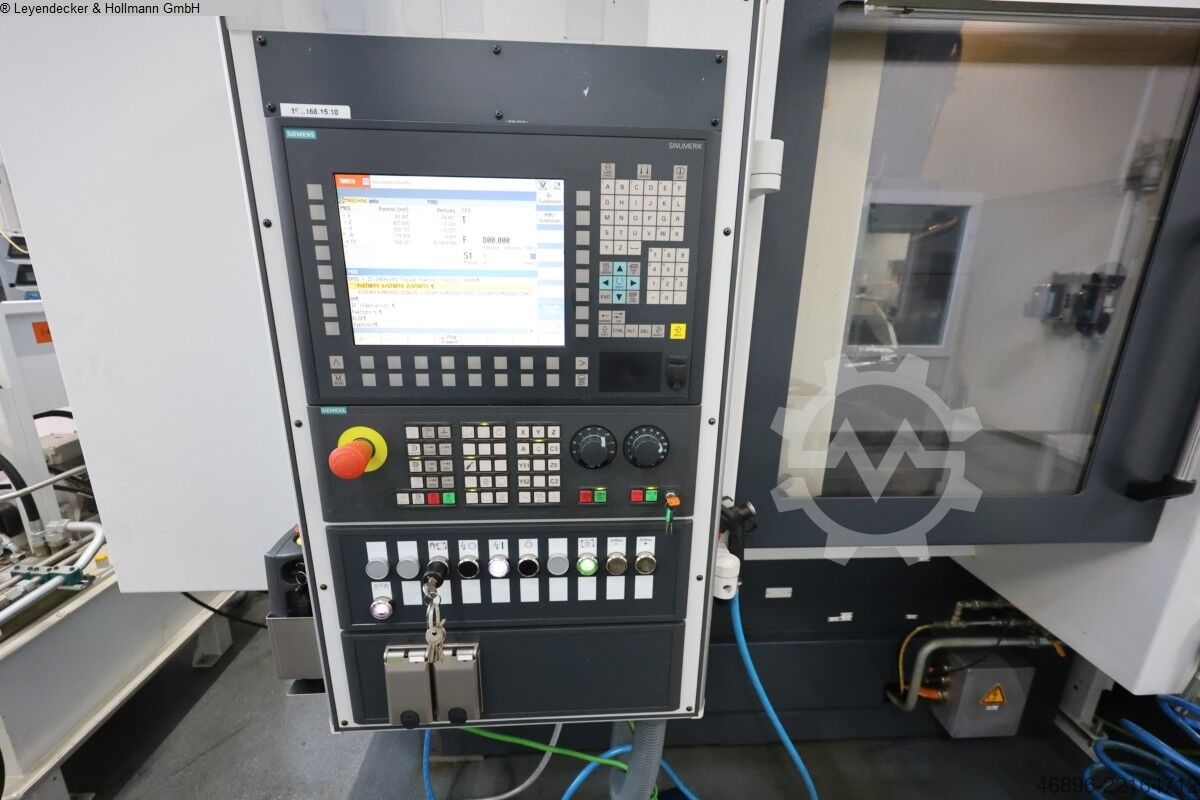

• Система ЧПУ: Siemens 840 SL
• Ход поворотного захвата: 180°

Рабочие жидкости и смазочные материалы

• Гидравлическая жидкость: 150 л
• Смазочно-охлаждающая жидкость: 850 л
• Охлаждение двигателя и гидравлической системы: 100 л
• Консистентная смазка: 2 кг
