National Broach GFF
Фотографии
Описание

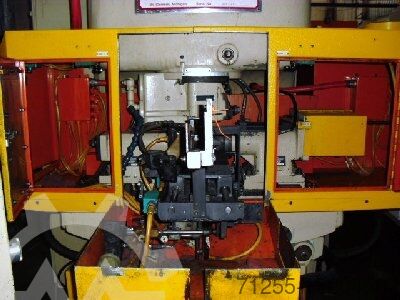

Зубошевинговальный станок, оснащённый режущей головкой диаметром 9 дюймов.
Комплектация

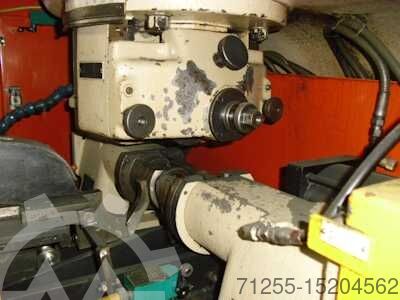

- Режущая головка 9"
- Силовые бабки
- Устройство для бомбинирования
- Автоматический загрузчик
- Линейки Heidenhain
- Режущая головка с регулируемыми подачей и скоростью
- Последовательный порт RS232
- Система смазки Trabon
- Система охлаждения с магнитным отделителем стружки

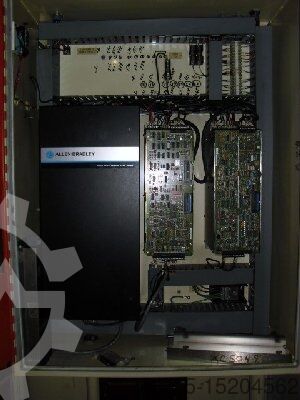

- Серводвигатели переменного тока
- Полное защитное ограждение от брызг
- Световая колонна
- Руководства по эксплуатации
Технические характеристики
- Диаметр делительной окружности обрабатываемого зубчатого колеса: 1–12" — с режущей головкой 9"; 1–8" — с режущей головкой 12"
- Максимальный наружный диаметр обрабатываемого зубчатого колеса: 12 1/2" — с режущей головкой 9"; 8 1/2" — с режущей головкой 12"
- Диапазон модулей (Diametral Pitch): 4–20
- Расстояние между центрами: 23"
- Частота вращения режущей головки: 50–500 об/мин — режущая головка 9"; 50–400 об/мин — режущая головка 12"
- Максимальный ход стола: в обычном, тангенциальном и диагональном режимах — 5", 2", 5"–2"
- Угол диагонального перемещения при прямом шевинговании: 0–90°
- Угол перемещения при шевинговании с бомбинированием: максимум приблизительно 45°
- Максимальный угол стола при бомбинировании: 5°
- Максимальный угол стола при обработке конических поверхностей: 1°30'
- Максимальный угол перекрещивания осей режущей головки влево и вправо: 25°
- Поперечная подача стола: 0,5–35 дюйма/мин
- Вертикальная подача стола: 0,004–12,5 дюйма/мин
- Вертикальный ход стола: 8 1/8"
- Приблизительная масса: 9600 фунтов
Технические характеристики
| Производитель | National Broach |
|---|---|
| Модель | GFF |
| Тип оборудования | Зубошевинговальный станок |
| Страна размещения | United States |
| Год выпуска | 1993 |
| Состояние | good (used) |
| Approx. Weight | 9600 lbs |
| Diagonal Traverse Angle Straight Shaving | 0 Deg. - 90 Deg. |
| Diameter Pitch Range | 4-20 |
| Distance Between Centers | 23" |
| Max. Cutter Head Crossed Axes Angle Left & Right | 25 Deg. |
| Max. Table Angle Crowning | 5 Deg. |
| Max. Table Angle Taper | 1 Deg 30' |
| Max. Table Travel Conventional, Tangential, Diagonal | 5", 2" 5"-2" |
| Table Cross Feed Inches Per Minute | .5-35 |
| Table Up-Down Feed Inches Per Minute | .004-12.5 |
| Table Up-Down Travel | 8 1/8" |
| Traverse Angle Crown Shaving | 45 Deg. Max. Approx. |
| Work Gear Max. O.D. 9" & 12" Cutter Head | 12 1/2", 8 1/2" |
| Work Gear Pitch Diameter 9" & 12" Cutter Head | 1-12", 1-8" |
