Горизонтальный зубофрезерный станок
MIKRON A 35

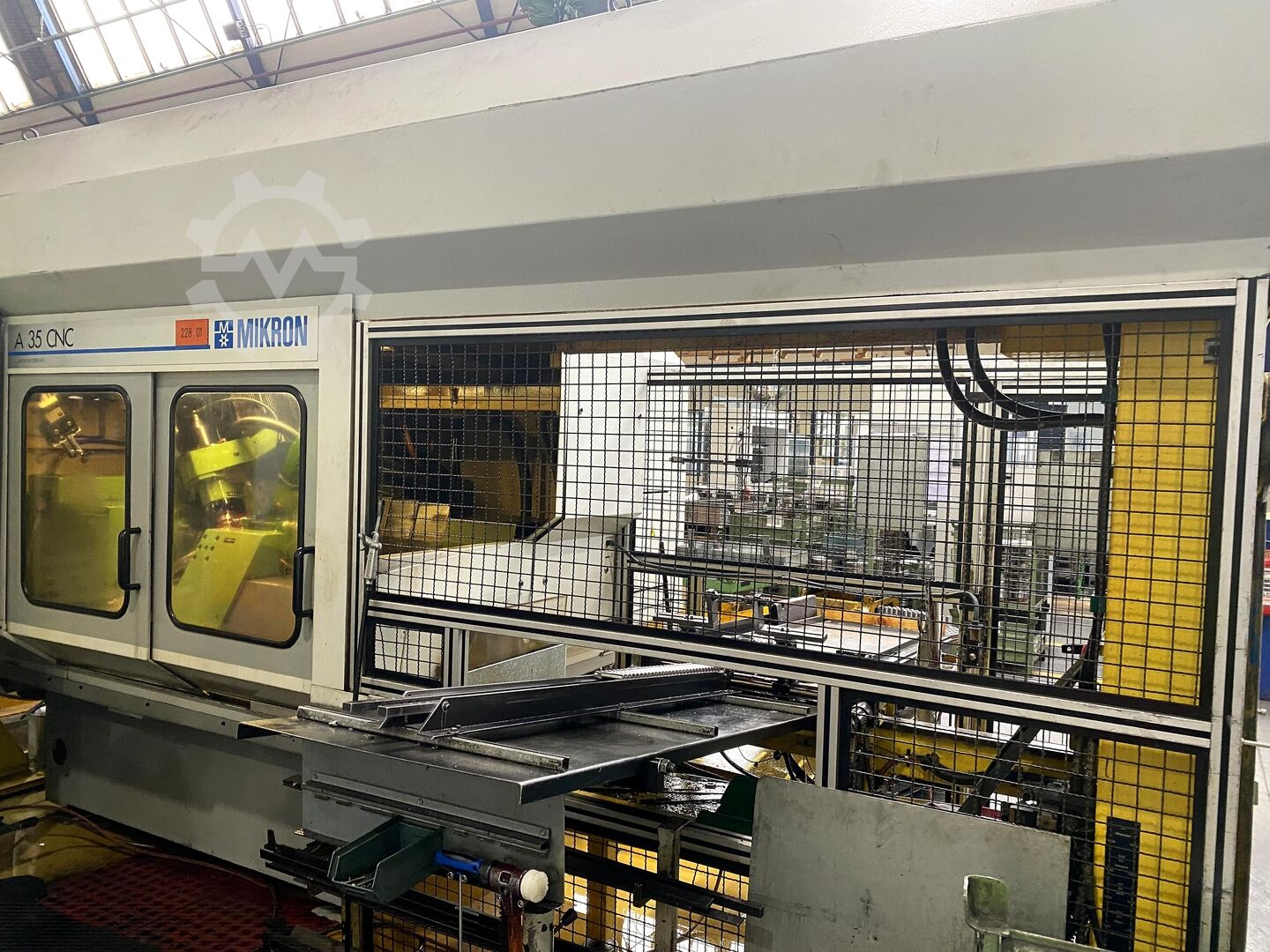

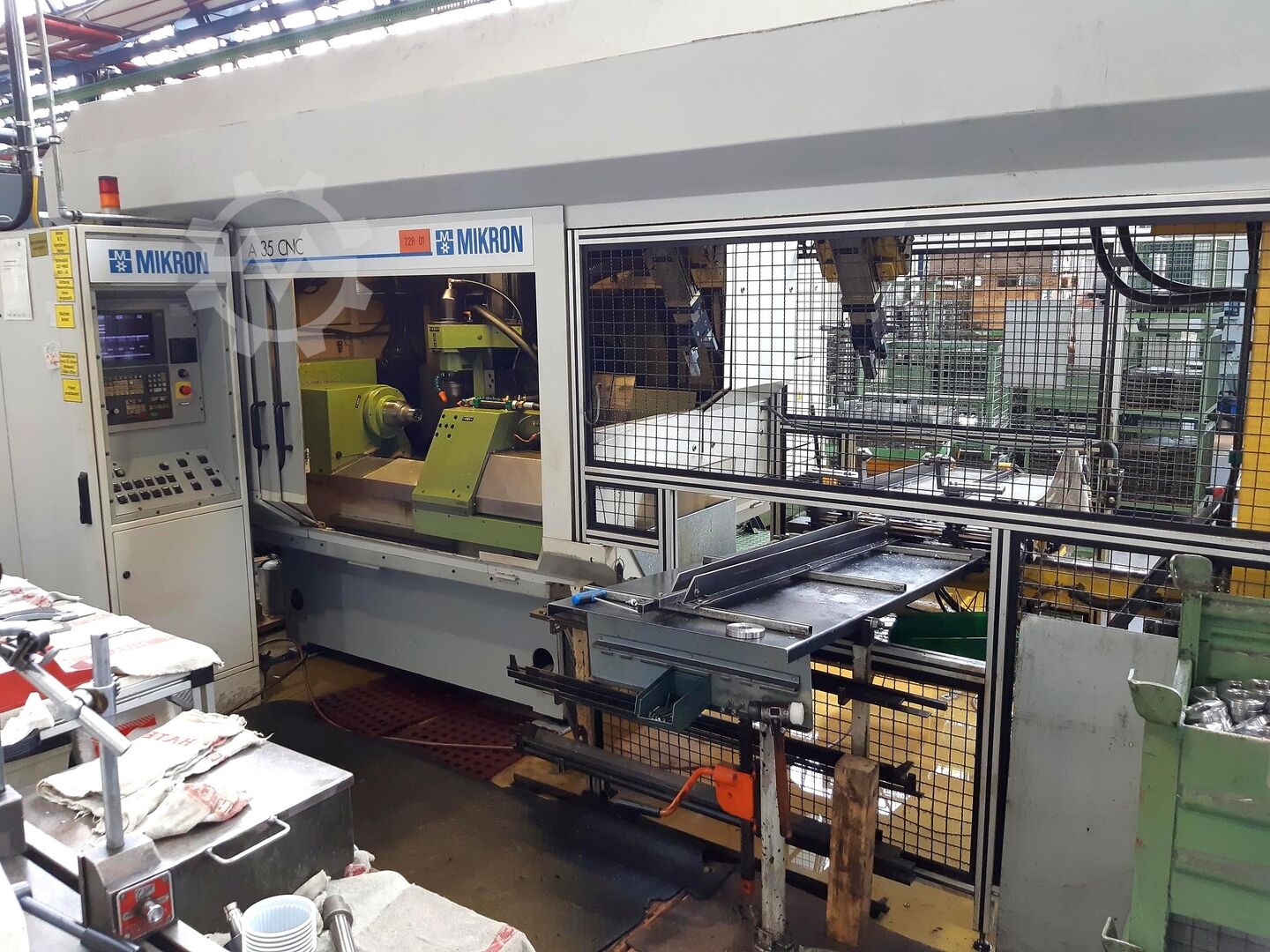

Фотографии
Описание

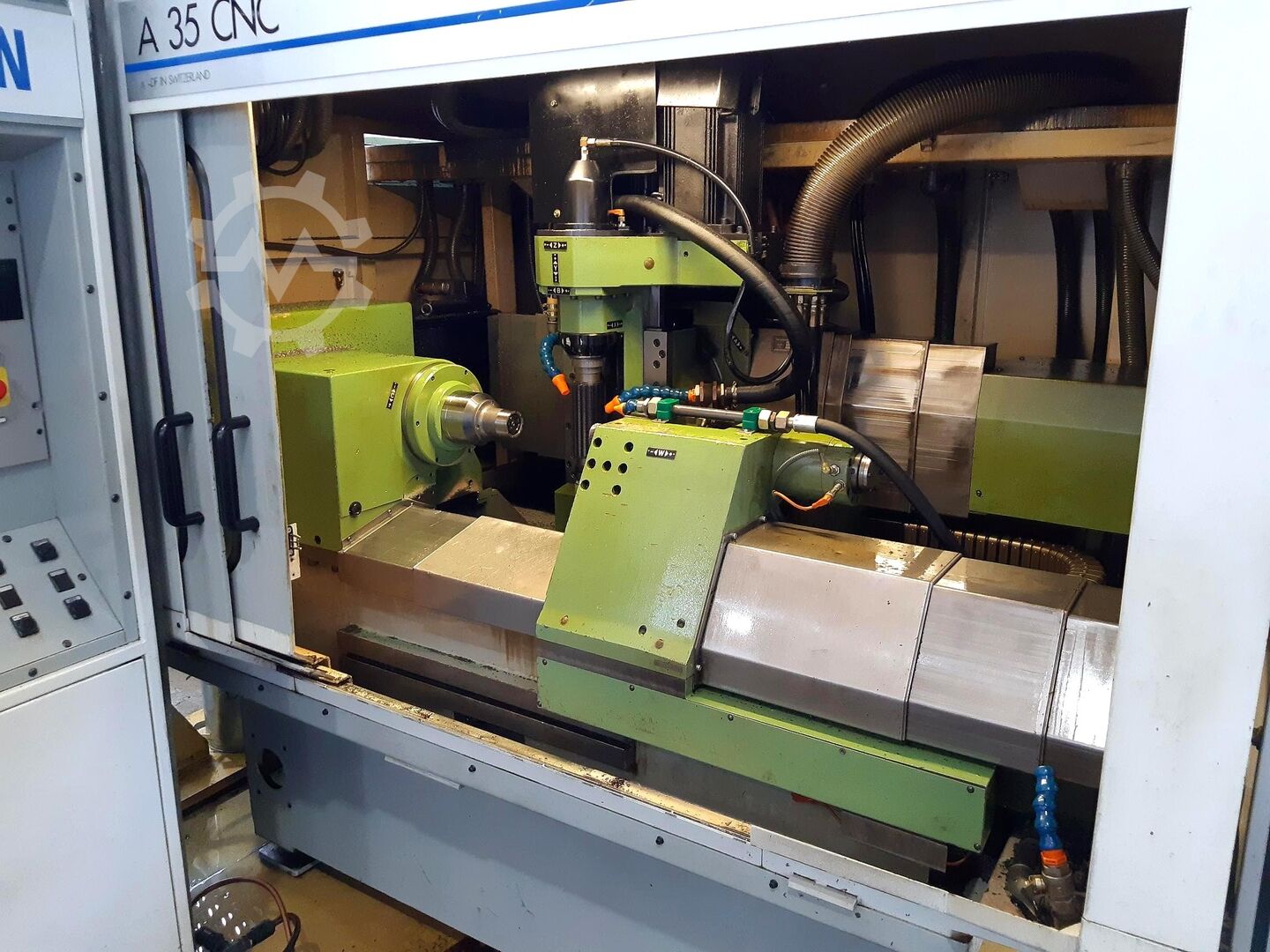

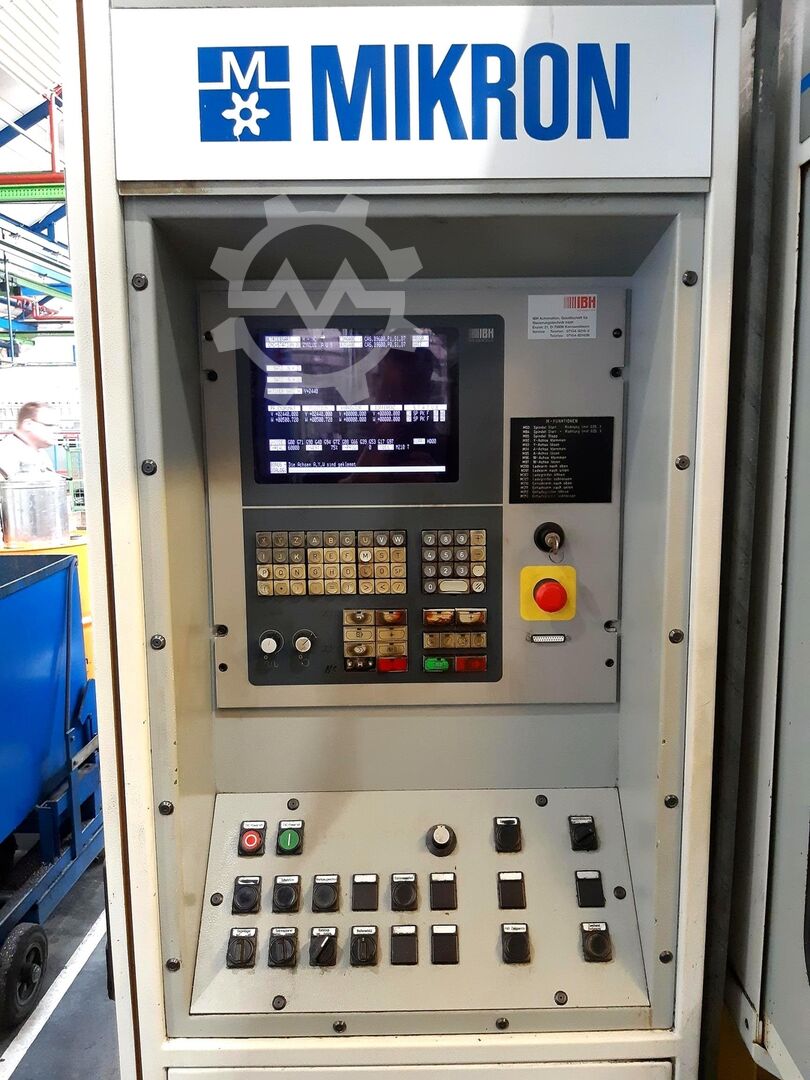

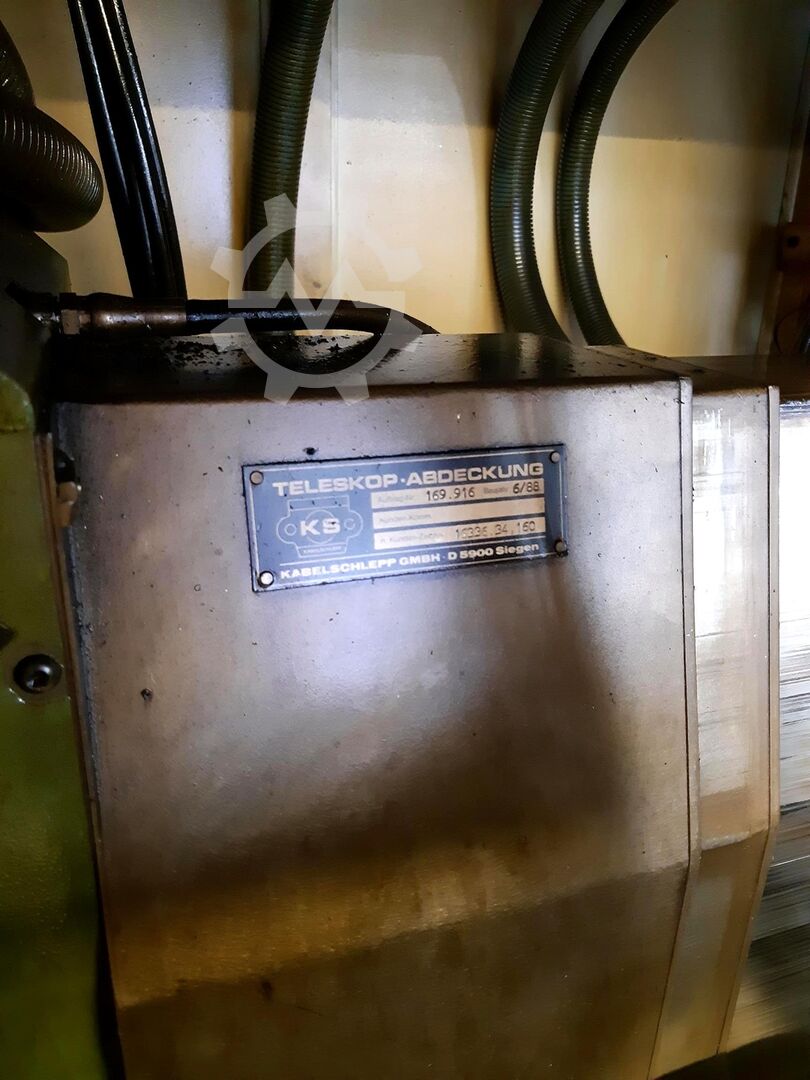

Конструкция базового станка характеризуется следующими особенностями:

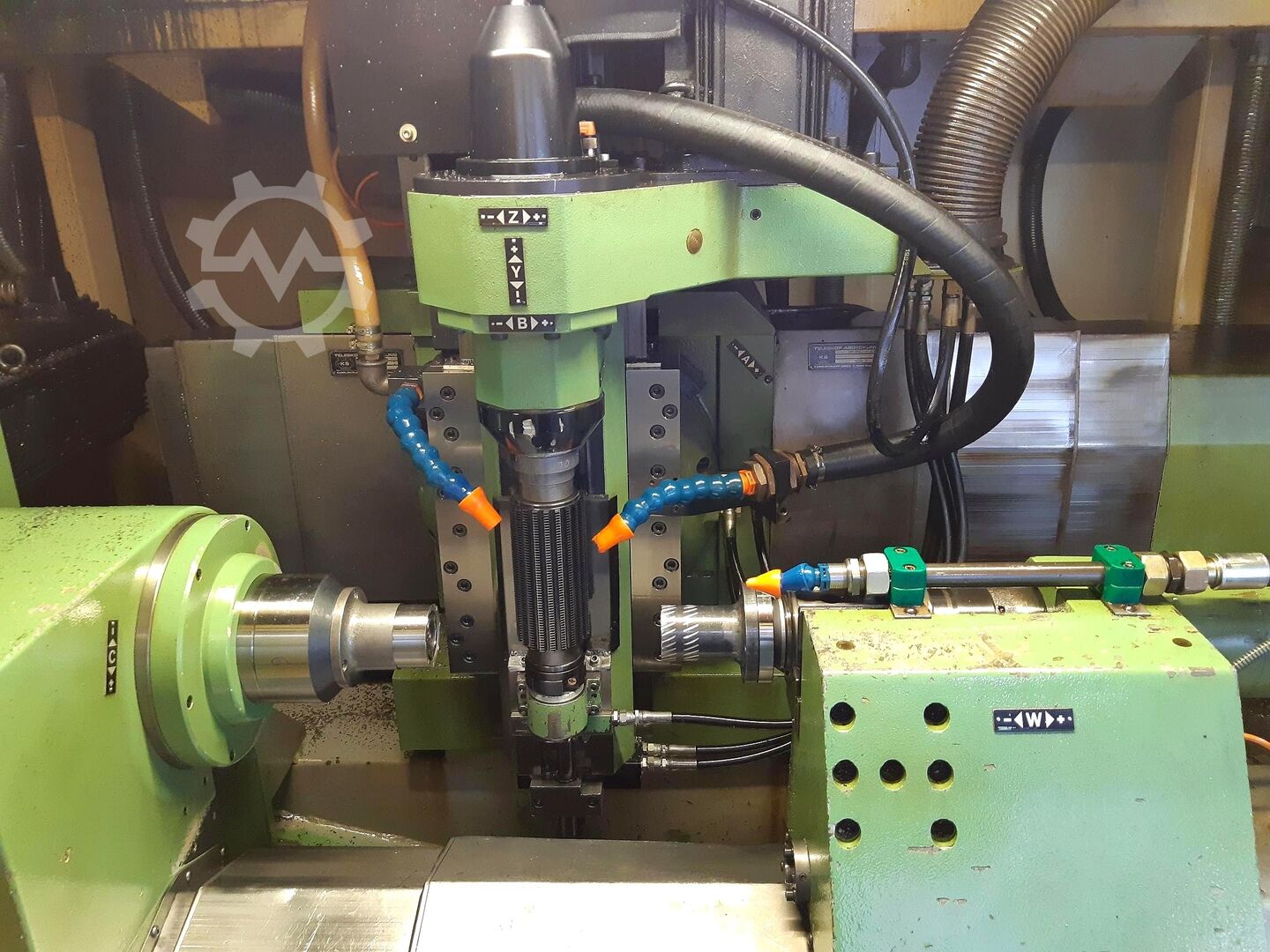

- Горизонтальное расположение шпинделя заготовки; вертикальное расположение фрезерного шпинделя или фрезерной головки.
- Заготовка устанавливается между передней бабкой шпинделя заготовки (слева) и задней бабкой (справа).
- Радиальный суппорт установлен на станине (ось X).
- Осевой суппорт перемещается по радиальному суппорту (ось Z).
- Штифтовая фрезерная головка оснащена автоматической регулировкой угла поворота (ось A); штифтовый суппорт (ось Y) перемещается по касательной к диаметру заготовки.
Технические характеристики
- Перемещение по оси X: 140 мм
- Перемещение по оси Y: 100 мм
- Перемещение по оси Z: 300 мм
- Перемещение задней бабки по оси W: 420 мм
- Угол поворота штифтовой фрезерной головки по оси A: 50° влево, 60° вправо
- Максимально обрабатываемый модуль при использовании червячных фрез по DIN 8002: 4,5 мм
- Максимально обрабатываемый модуль при высокопроизводительном фрезеровании: 3,0 мм
- Количество зубьев: 2–999
- Диаметр заготовки при ручной загрузке: не более 200 мм

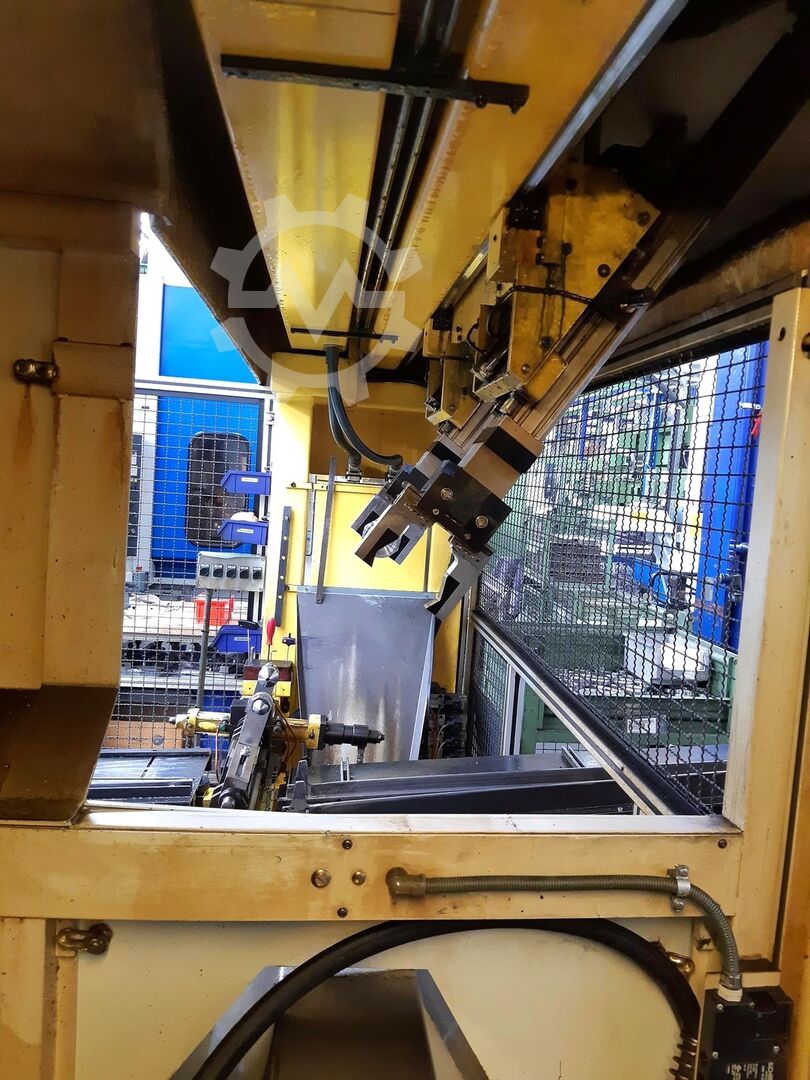

- Диаметр заготовки при автоматической загрузке: не более 150 мм
- Длина заготовки: не более 400 мм
Частота вращения
- Диапазон частоты вращения фрезерного шпинделя, ось B: 0–1500 об/мин
- Диапазон частоты вращения шпинделя заготовки, ось C: 0–350 об/мин
Параметры фрезы
- Диаметр фрезы: 40–102 мм
- Длина фрезы: не более 230 мм
- Диаметр радиальной торцевой поверхности (стандарт): 16–32 мм
Координаты фрезерования
- Ось Z: 100–400 мм
- Ось X: 130–150 мм
- Ось Y (фрезерный шпиндель для обработки торцевой поверхности): 50–230 мм
- Ось W (шпиндель задней бабки для обработки торцевой поверхности): 165–585 мм
- Скорость подачи по оси X: 3500 мм/мин
- Скорость подачи по оси Z: 3500 мм/мин
Технические характеристики
| Производитель | MIKRON |
|---|---|
| Модель | A 35 |
| Тип оборудования | Зубофрезерный станок |
| Страна размещения | Germany |
| Год выпуска | 1991 |
| Состояние | ready for operation (used) |
| Цена | 7900 EUR |
| Cutter diameter | 40–102 mm |
| Cutter length | max. 230 mm |
| Feed rate X-axis | 3,500 mm/min |
| Feed rate Z-axis | 3,500 mm/min |
| Maximum machinable module for high-performance milling | 3.0 mm |
| Maximum machinable module with hobbing cutters according to DIN 8002 | 4.5 mm |
| Milling spindle speed range B-axis | 0–1,500 rpm |
| Number of teeth | 2–999 |
| Radial face diameter (standard) | 16–32 mm |
| Swivel angle pin milling head A-axis left | 50° |
| Swivel angle pin milling head A-axis right | 60° |
| Tailstock travel W-axis | 420 mm |
| Travel X-axis | 140 mm |
| Travel Y-axis | 100 mm |
| Travel Z-axis | 300 mm |
| W-axis (face side tailstock spindle) | 165–585 mm |
| Workpiece diameter with automatic loading | max. 150 mm |
| Workpiece diameter with manual loading | max. 200 mm |
| Workpiece length | max. 400 mm |
| Workpiece spindle speed C-axis | 0–350 rpm |
| X-axis | 130–150 mm |
| Y-axis (face side milling spindle) | 50–230 mm |
| Z-axis | 100–400 mm |
