Gleason-Pfauter P 1200/1600

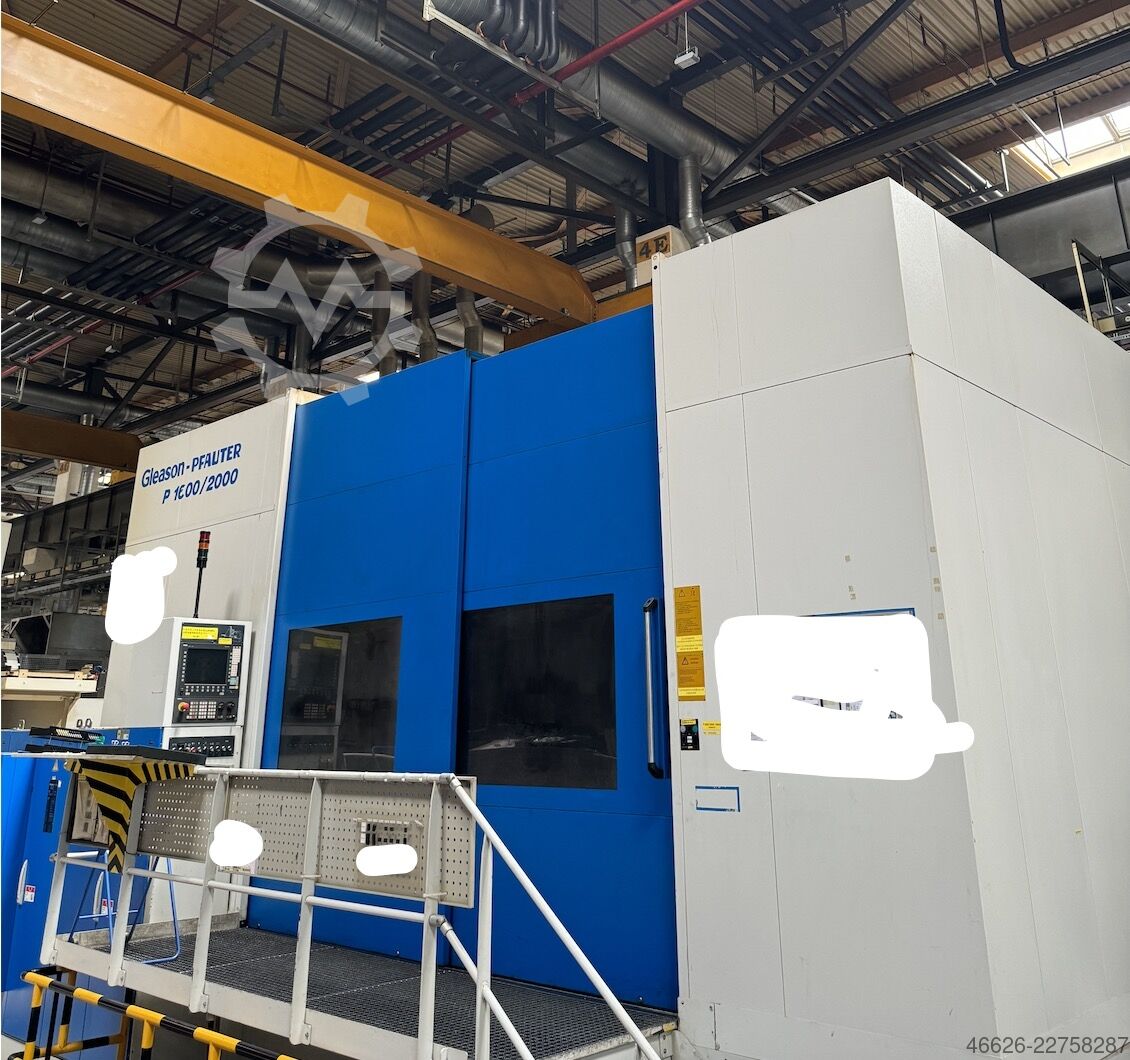

GLEASON-PFAUTER P 1600/2000 — вертикальный зубообрабатывающий станок с ЧПУ для нарезания внутренних и наружных зубчатых колёс, год выпуска — 2009.

Основные характеристики

• Производитель: GLEASON-PFAUTER
• Модель: P 1600/2000
• Тип станка: зубофрезерный станок с ЧПУ / зубообрабатывающий станок
• Обрабатываемые изделия: внутренние и наружные зубчатые колёса
• Номинальный диаметр заготовки: 1600 мм
• Максимальный диаметр заготовки: 2000 мм
• Номинальный модуль: 20 / 30 мм
• Модуль, специальное исполнение: 25 / 35 мм
• Диапазон поворота инструментальной головки: от +30° до −45°

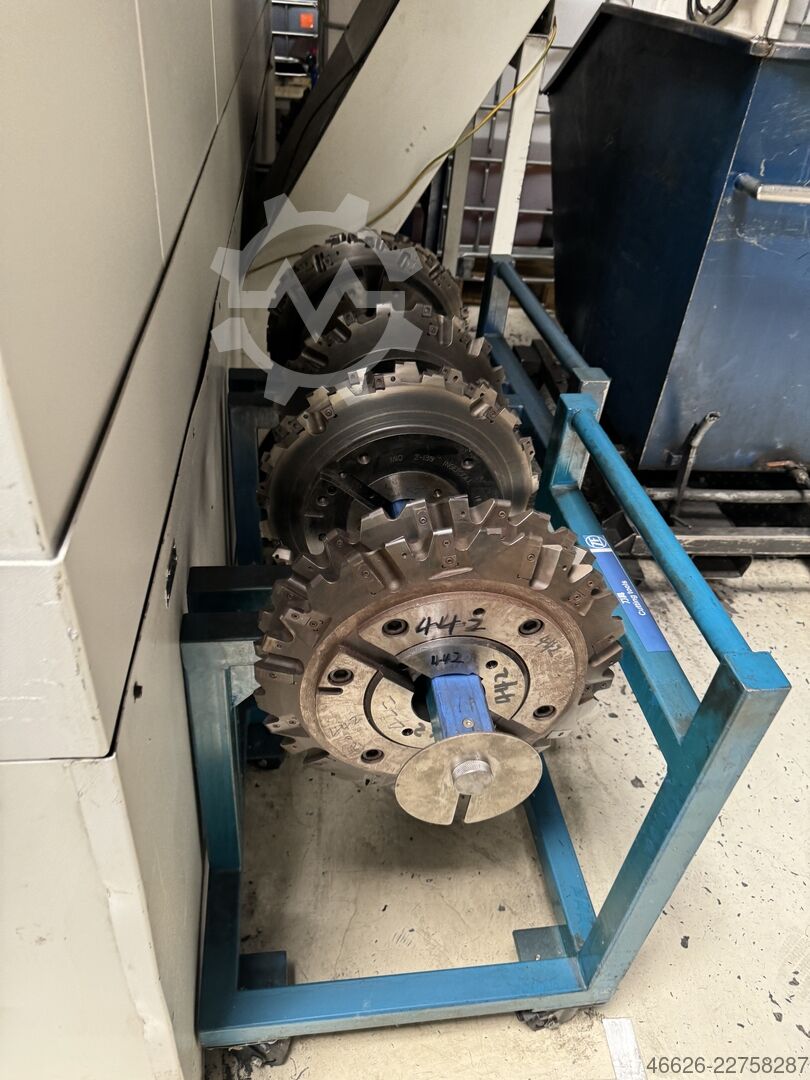

• Максимальный диаметр инструмента: 350 мм
• Максимальная длина инструмента: 375 мм
• Частота вращения инструмента: 20–200 мин⁻¹
• Дополнительные диапазоны частоты вращения по данным производителя: 26–265 / 36–360 мин⁻¹
• Мощность привода инструментальной головки: 35 кВт
• Специальное исполнение по данным производителя: 52 кВт
• Расстояние между осями заготовки и инструмента: 100–1000 мм
• Специальное исполнение: 100–1200 мм
• Ход ос slide: 700 мм
• Минимальная высота положения инструментальной головки над столом: 450 мм
• Диаметр стола: 1460 мм
• Диаметр отверстия стола: 500 мм
• Глубина отверстия стола: 875 мм
• Максимальная частота вращения стола: 8 мин⁻¹
• Максимальная нагрузка на стол: 20 000 кг
• Габариты станка, приблизительно: ширина — 6900 мм, длина — 8400 мм, высота — 4700 мм
• Масса станка: приблизительно 33 000 кг

Электрические характеристики конкретного станка

• Рабочее напряжение: 400 В
• Частота: 50 Гц
• Подключаемая мощность: 100 кВА
• Номинальный ток: 155 А
• Номинал предохранителя: 160 А
• Напряжение управления: 24 В

Описание

Тяжёлый вертикальный зубообрабатывающий станок с ЧПУ для обработки крупногабаритных зубчатых деталей. Станок предназначен для обработки как наружных, так и внутренних зубчатых колёс и имеет рабочую зону для деталей диаметром до 2000 мм.

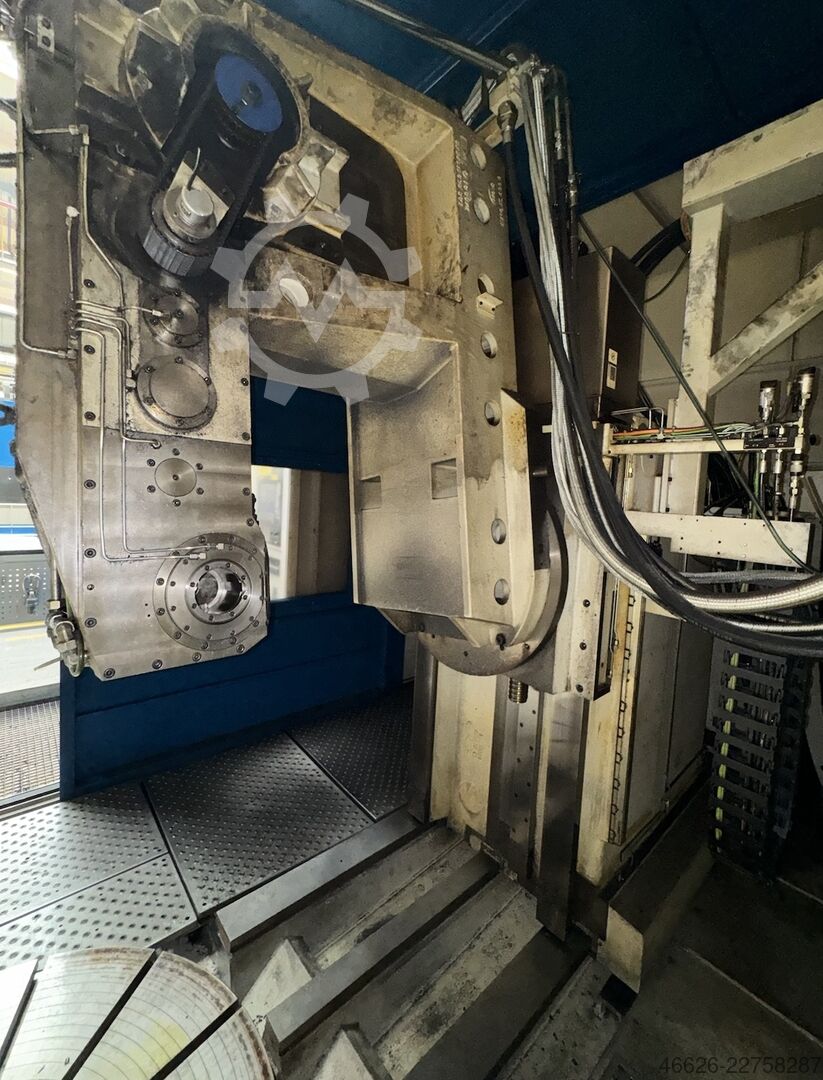

Массивный рабочий стол диаметром 1460 мм рассчитан на заготовки массой до 20 000 кг. Инструментальная головка поворачивается в диапазоне от +30° до −45°. Максимальный диаметр инструмента — 350 мм, максимальная длина — 375 мм.

Особый интерес представляет имеющаяся конфигурация для нарезания внутренних зубчатых колёс, отличающая станок от классического оборудования для обработки только наружных зубчатых колёс.

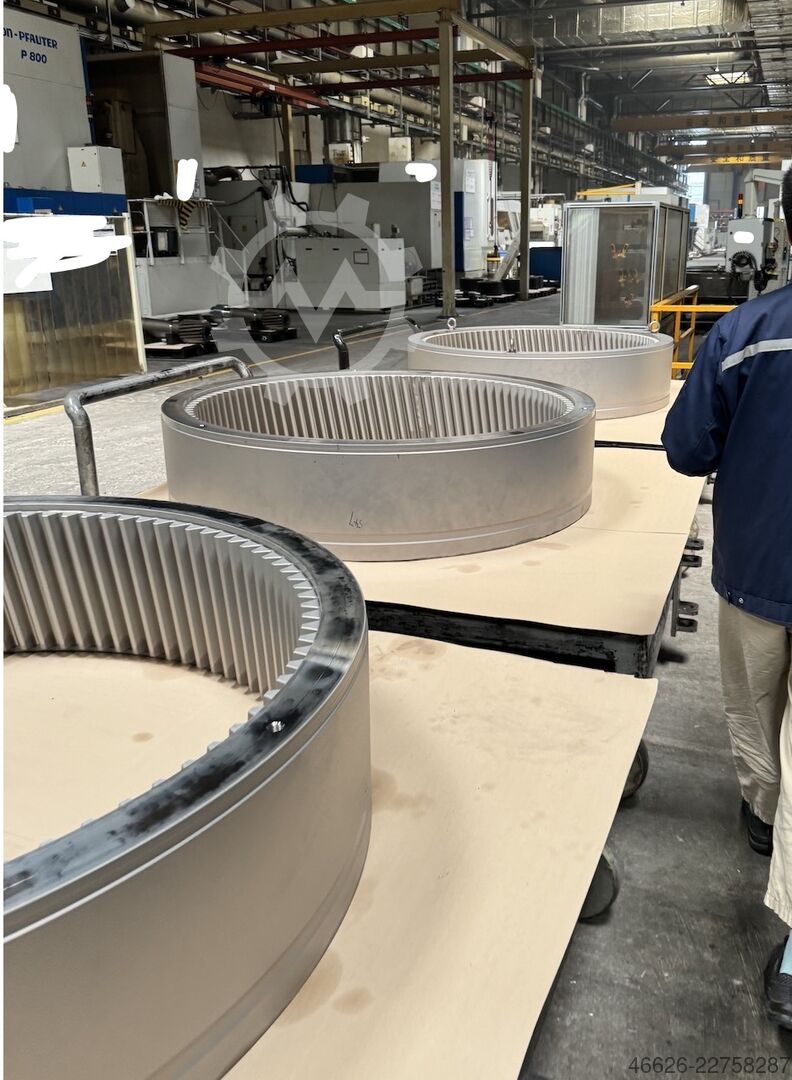

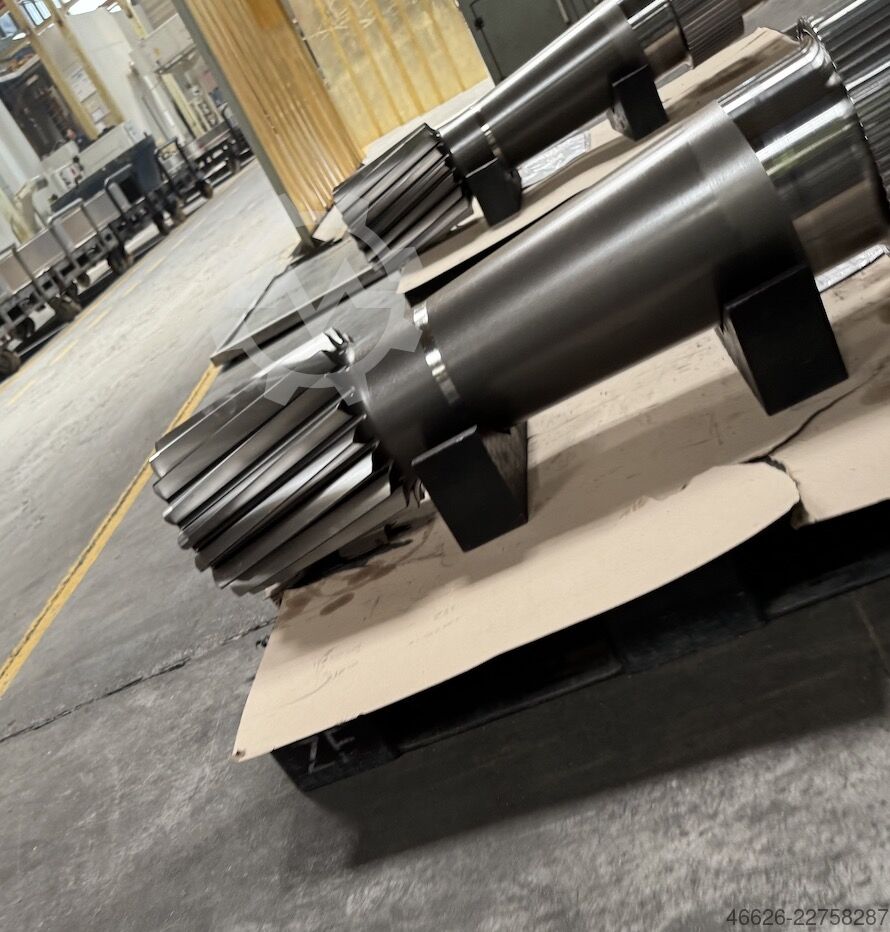

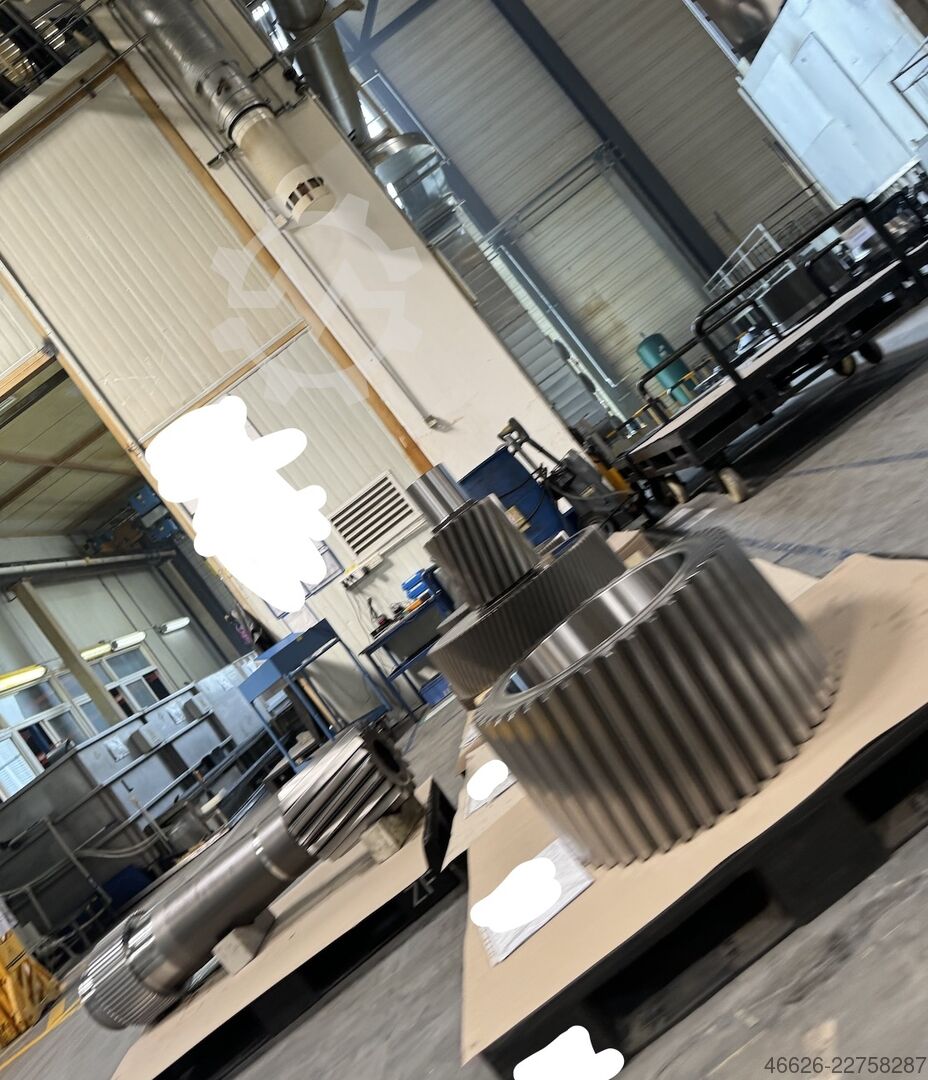

Станок подходит для изготовления крупных зубчатых колёс, внутренних зубчатых венцов, конических зубчатых колёс, крупногабаритных компонентов редукторов, промышленных редукторов, редукторов ветротурбин, планетарных редукторов и тяжёлых приводных компонентов.

Ключевые данные: диаметр заготовки — до 2000 мм; модуль — до 25/35 мм согласно спецификациям производителя; диаметр стола — 1460 мм; нагрузка на стол — 20 000 кг; масса станка — приблизительно 33 000 кг.

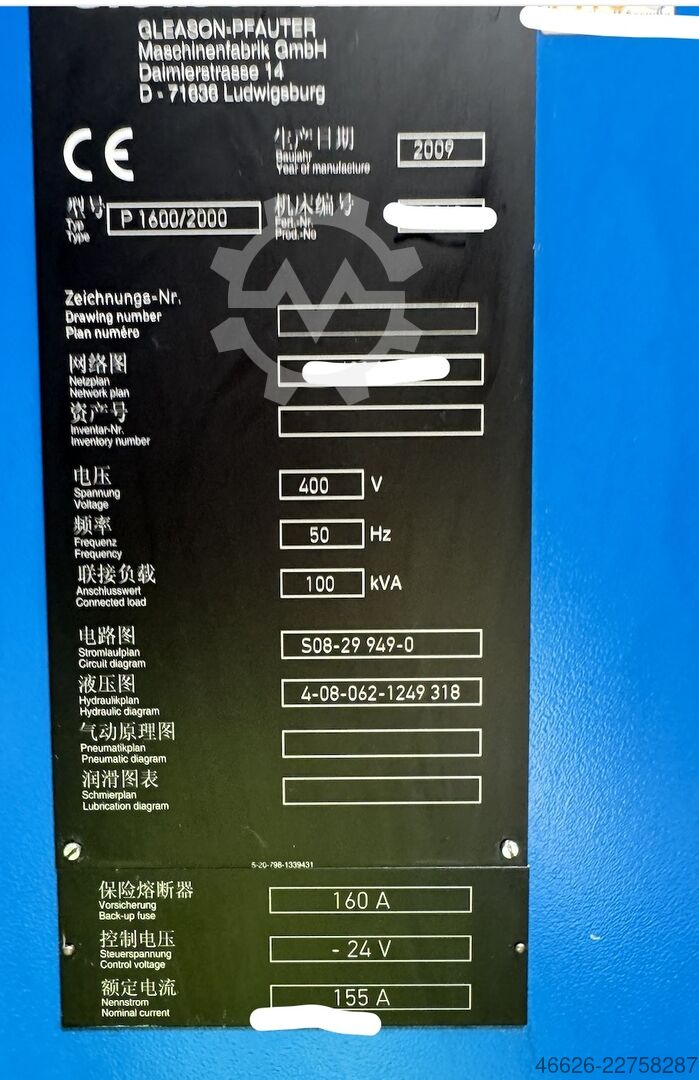

Технические данные приведены согласно имеющейся документации производителя и данным с паспортной таблички. Возможна предварительная продажа; возможны ошибки в описании.

Описание переведено автоматически; возможны ошибки перевода.
