WMW HECKERT ZFWVG 250x2000/3

Фотографии

Описание

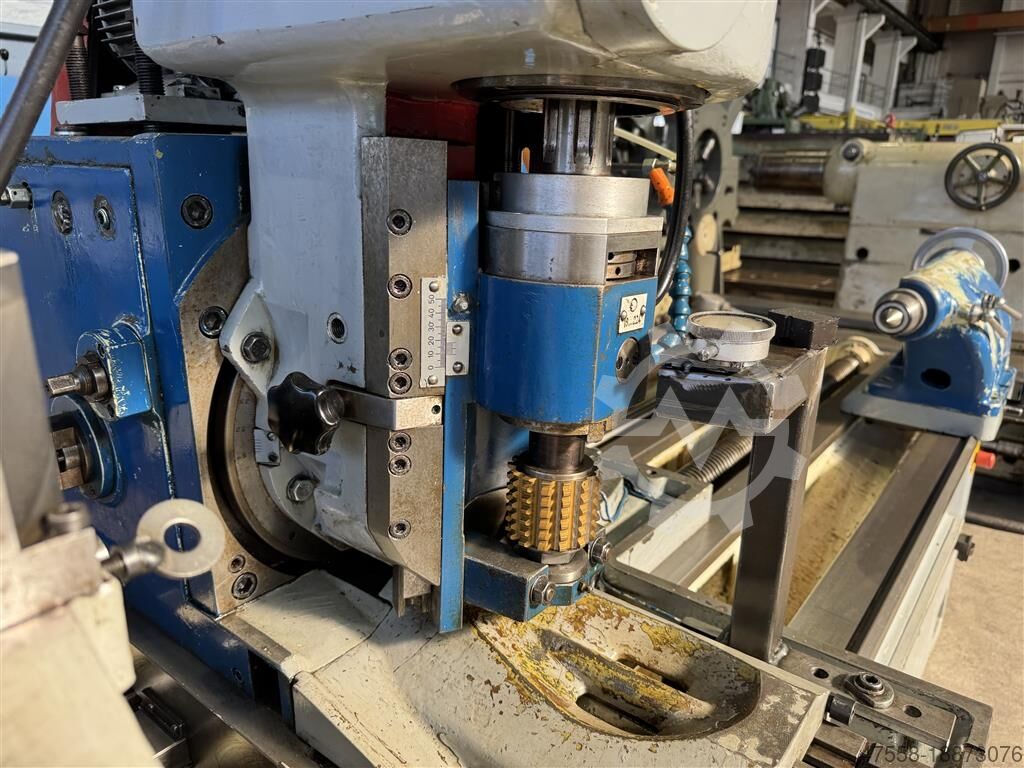

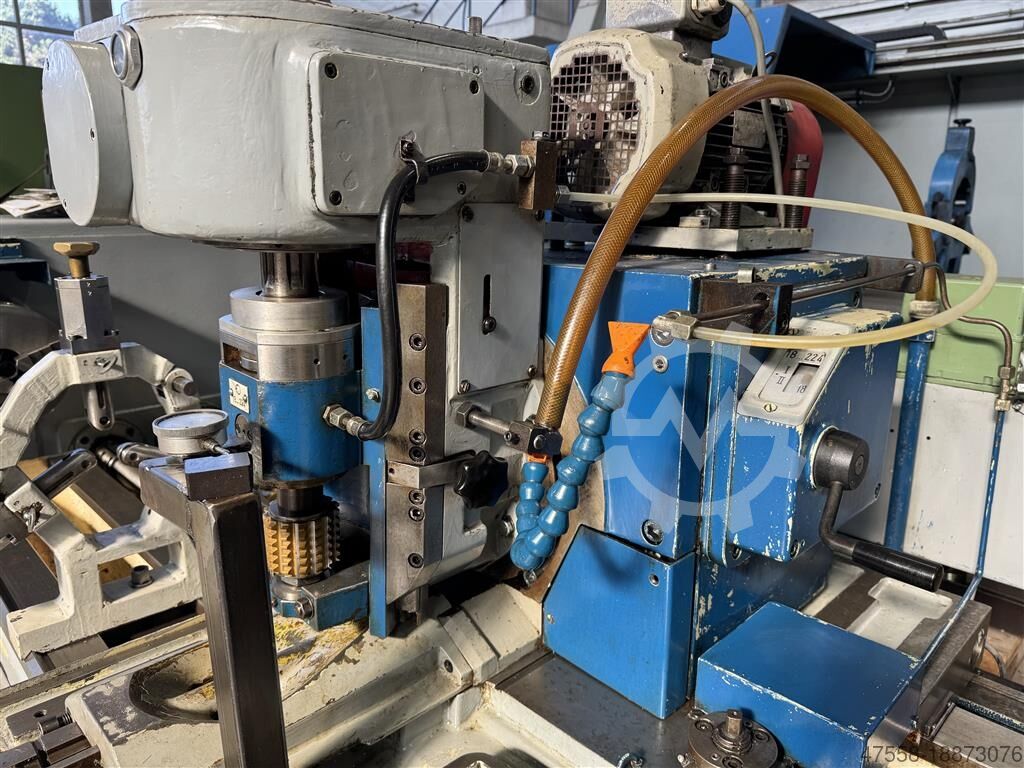

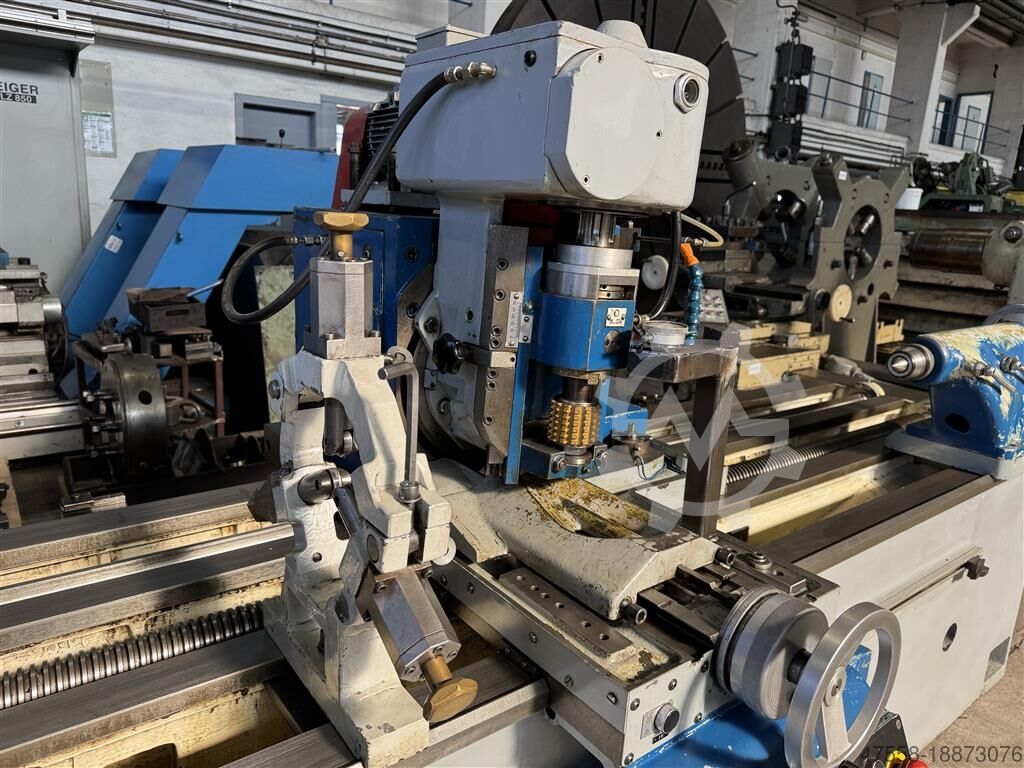

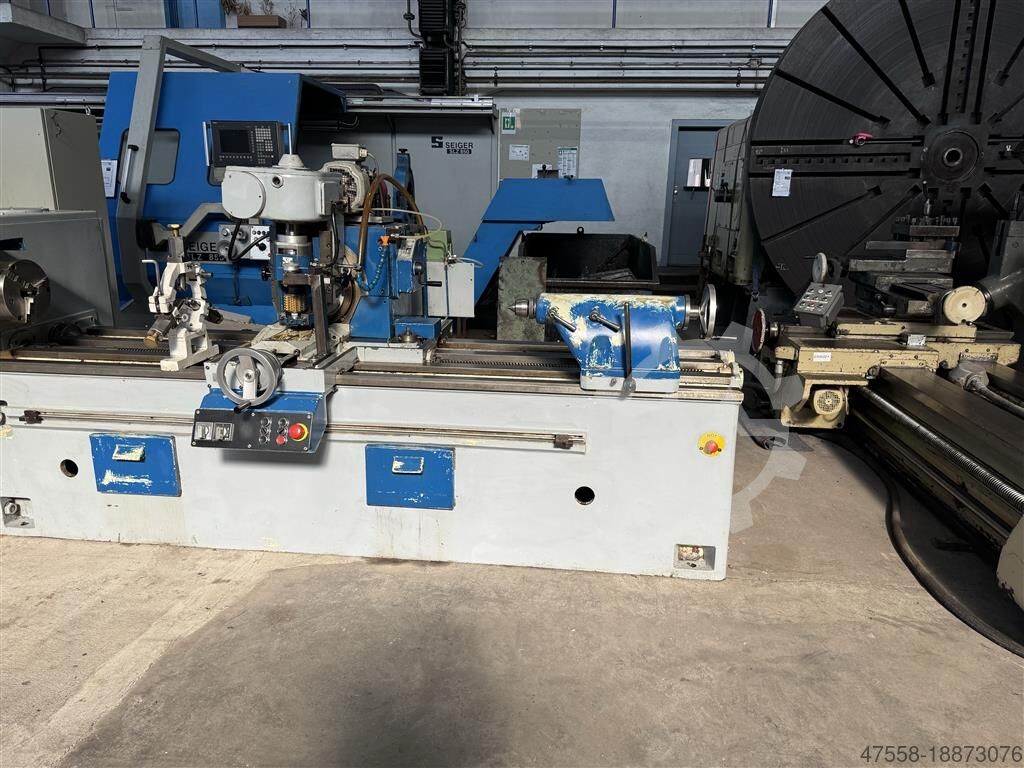

Зубофрезерный станок для обработки заготовок диаметром до 500 мм и длиной нарезания до 2000 мм.

Технические характеристики

  • Высота центров над станиной: 260 мм
  • Диаметр заготовки над станиной: 500 мм
  • Диаметр заготовки над суппортом: 250 мм
  • Длина нарезания: 2000 мм
  • Количество зубьев: 2–50
  • Подача: 0,023–5,17 мм/мин
  • Максимальный модуль: 8 / 12
  • Диаметр отверстия шпинделя: 102 мм
  • Частота вращения заготовки: 18–224 об/мин
  • Выдвижение пиноли задней бабки: 100 мм
  • Суммарная потребляемая мощность: 9,5 кВт
  • Масса станка: около 5,2 т
  • Габаритные размеры станка: 3,6 × 2,1 × 2,0 м

Технические характеристики

ПроизводительWMW HECKERT
МодельZFWVG 250x2000/3
Тип оборудованияВертикальный зубофрезерный станок
Страна размещенияGermany
Состояниеused
center height over bed260 mm
dimension machine xH3,6 x 2,1 x 2,0 m
feed: 0,023 - 5,17 / mm/min
hobbing length2000 mm
module max.8 / 12
number of teeth2 - 50
spindle bore diameter102 mm
tailstock quill adjustment100 mm
total power requirement9,5 kW
weight of the machine ca.5,2 t
workpiece dia. over bed500 mm
workpiece dia. over support250 mm
workpiece rpm18 - 224 U/min
