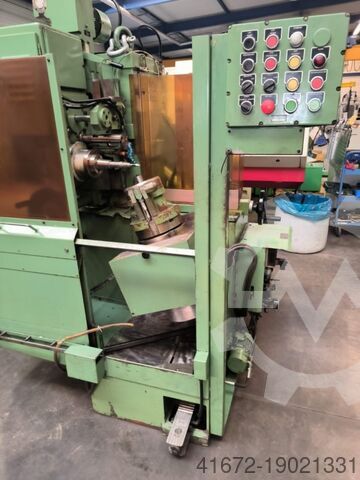

PICCO K 15

Зубообрабатывающий станок для скругления вершин зубьев цилиндрических и внутренних зубчатых колёс. Скругление выполняется за счёт согласованного возвратно-поступательного движения инструмента и вращения заготовки.

Технические характеристики

• Максимальный диаметр колеса: 600 мм
• Максимальная ширина зубчатого венца: 500 мм
• Максимальный модуль: 15
• Минимальный модуль: 1
• Диапазон модулей по комплекту кулачков: от 1 до 16 включительно
• Частота вращения шпинделя/головки: 1450, 2100 и 2800 об/мин
• Производительность: 35, 50 и 75 зубьев в минуту
• Мощность привода шпинделя: 1,5 HP; частота вращения двигателя — 2800 об/мин
• Мощность привода вращения заготовки: 1,5 HP, с электромагнитным торможением
• Мощность привода автоматической подачи: 0,35 HP, с электромагнитным торможением
• Мощность привода системы охлаждения: 0,25 HP
• Общая потребляемая мощность: 2 кВт
• Габаритные размеры: около 2 × 1,5 × 2 м; также указано 2000 × 1500 мм
• Масса: около 2 т; также указано 2000 кг

Принцип работы

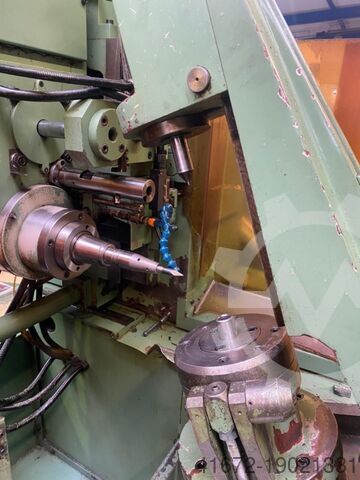

Возвратно-поступательное движение инструмента формируется вращением кулачка, профиль которого обеспечивает скругление радиусом или обработку с образованием острия. Регулировочное устройство позволяет изменять модуль в пределах минимального и максимального значения каждого кулачка. Вращение заготовки контролируется трёхступенчатым зубчатым колесом, образующим делительную систему. Зажим заготовки и быстрое подведение инструмента к заготовке выполняются пневматическими сервоприводами. Станок предназначен для обработки наружных и внутренних зубчатых колёс.

Комплектация

• Кулачки — 5 шт.
• Делительные колёса
• Инструменты
• Контропора
• Полное ограждение станка

Серийный номер: 152/0589/94
