EXCELLO XK 225

Станок Roto Flo для холодного формообразования небольших зубчатых колёс и профилей, предназначенный для серийного производства.

Основные характеристики

• Максимальная производительность накатывания: NA т.
• Диаметр заготовки: 38 мм.
• Длина заготовки: 500 мм.
• Максимальная ширина зуба / ширина профиля: 92 мм.
• Длина заготовки между центрами: около 500 мм.
• Максимальный ход инструментального суппорта: 760 мм.
• Максимальная длина рейки: 610 мм.
• Ход задней бабки на наружной опоре, гидравлический: около 500 мм.
• Диапазон модуля: 0,3–1,3.
• Общая потребляемая мощность: около 24 кВт.
• Электропитание: 380 В, 50 Гц.
• Масса: около 10 000 кг.
• Габариты станка: около м.

Комплектация и особенности

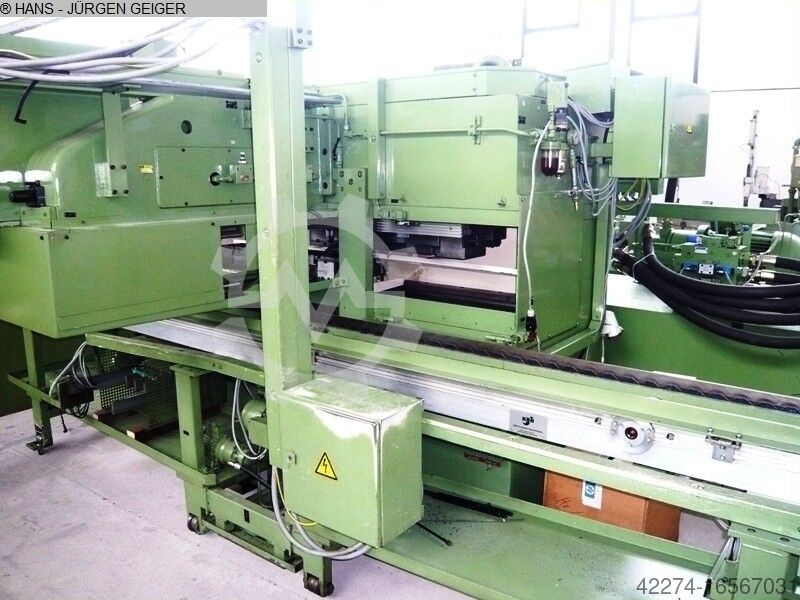

• Устройство подачи заготовок KBH, установленное параллельно станку; в настоящее время настроено для подачи и выгрузки валовидных заготовок размером около Ø 16 × 200 мм. Оснащено призматическим конвейером и подъёмной станцией для двух валов — заготовки и готовой детали, а также системой контроля позиционирования заготовки.
• Изначально на станке выполнялось формирование наружных зубчатых профилей с использованием реечных блоков (число зубьев — 25), размером около Ø 32 × 14 мм; размер заготовки — около 80 × 80 мм.
• Отдельный шкаф управления.
• Отдельная гидравлическая установка объёмом 900 л.
• Система охлаждения, встроенная в станок.
• Панель управления с отображением сообщений о неисправностях в текстовом виде и прочее.

Принцип работы

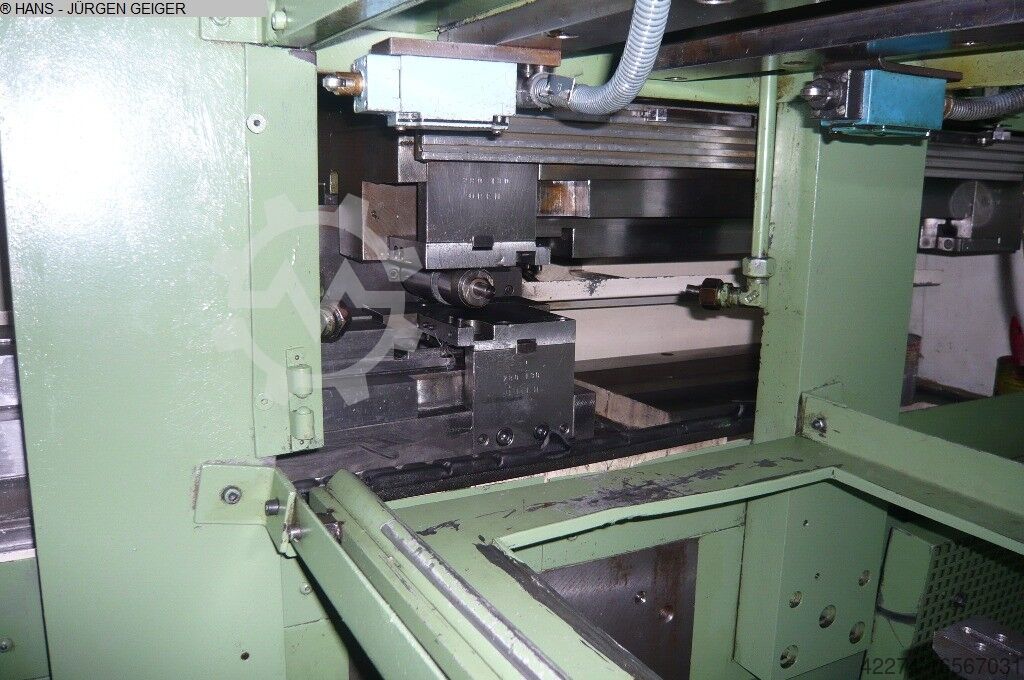

Станки Roto Flo предназначены для массового производства небольших зубчатых колёс и профилей. Процесс холодного формообразования значительно быстрее и экономичнее других методов обработки со снятием стружки. Заготовка зажимается между двумя вращающимися центрами, после чего две синхронные рейки холодного формообразования с противоположным направлением движения одновременно входят в зацепление с заготовкой и начинают её вращение. Во время вращения профиль последовательно формируется за один ход. В калибрующей зоне оптимизируются формообразующая и выглаживающая способности инструмента. Профили не требуют выхода инструмента.

Процесс холодного формообразования требует жёсткой конструкции станка повышенной прочности, что обеспечивает необходимую точность на протяжении многих лет. Одного комплекта реек достаточно для выполнения от 25 000 до 100 000 рабочих циклов, в том числе при обработке шлицев.

Состояние

Очень хорошее. Станок можно осмотреть под напряжением.

Условия поставки

• Поставка со склада, в состоянии на момент осмотра.
• Оплата: нетто, после заключения договора.
