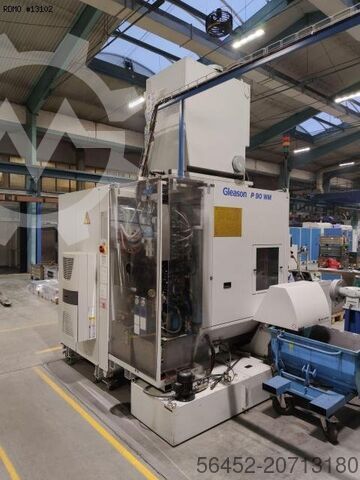

Горизонтальный зубофрезерный станок
Gleason-Pfauter P 90 WM
Фотографии
Описание
Технические характеристики
- Диаметр детали: 100 мм
- Номинальный модуль:
- зубофрезерование — приблизительно 3,0 мм;
- фрезерование червяка — приблизительно 5,0 мм.
- Максимальное осевое перемещение: 320 мм
- Ориентация режущей головки: от −45 до +115°
- Максимальный диаметр основной фрезы: 118 мм
- Максимальная длина вылета основной фрезы: 180 мм
- Максимальное перемещение фрезы (сдвиг): 160 мм
- Максимальная частота вращения шпинделя детали: 3000 т/мм
- Минимальное/максимальное межосевое расстояние: 10/100 мм
- Мощность двигателя режущей головки: 14 кВт
- Частота вращения основной фрезы: 50–12000 т/мм
- Масса: 5000 кг
Комплектация

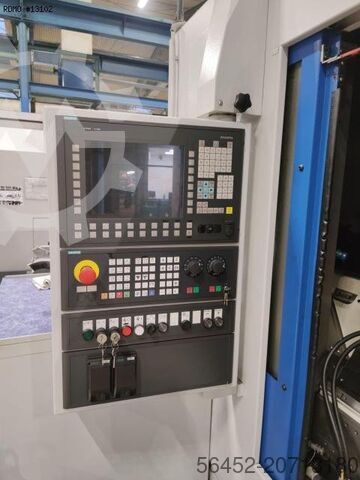

- Система ЧПУ Siemens 840D
- Бак для охлаждающей жидкости
- Стружечный конвейер
Технические характеристики
| Производитель | Gleason-Pfauter |
|---|---|
| Модель | P 90 WM |
| Тип оборудования | Резьбонарезной станок с ЧПУ |
| Страна размещения | France |
| Состояние | used |
| * endless screw milling | approx. 5.0 [mm] |
| * gear hobbing | approx. 3.0 [mm] |
| - Cutting head motor power | 14 [kW] |
| - Cutting head orientation | -45 / + 115 [°] |
| - Main mill max. diameter | 118 [mm] |
| - Main mill speed | 50-12000 [t/mm] |
| - Max. axial movement | 320 [mm] |
| - Max. cut out length of the mail mill | 180 [mm] |
| - Max. mill movement (Shifting) | 160 [mm] |
| - Max. part-holder spindle speed | 3000 [t/mm] |
| - Min./max. distance between axes | 10/100 [mm] |
| - Part diameter | 100 [mm] |
| - Weight | 5000 [kg] |
