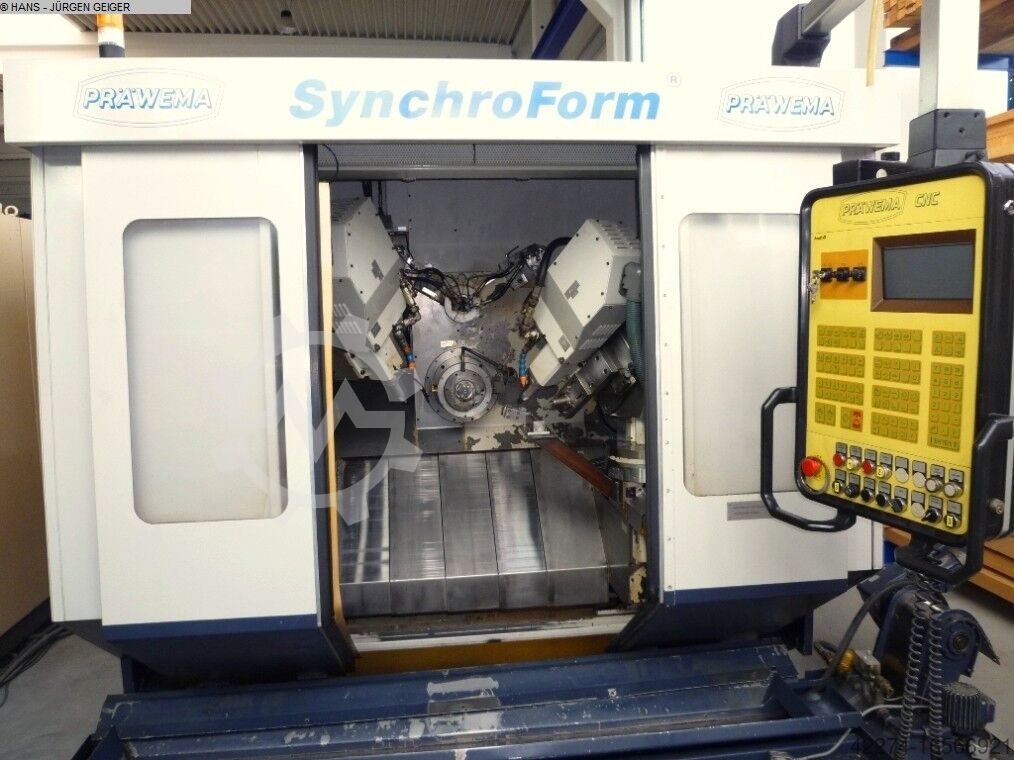

PRÄWEMA W 2 - 1 SYNCHROFORM
Фотографии
Описание
Зубообрабатывающий станок для фрезерования прямых зубьев крышевидной формы — симметричных и асимметричных профилей — по гипоциклоидальному принципу с электронной синхронизацией осей инструмента и заготовки. Заявлены высокая точность и производительность.
Основные характеристики
- Максимальный диаметр колеса: 400 мм
- Диаметр заготовки: 30–400 мм
- Количество зубьев: 6–150
- Максимальное количество зубьев: 150
- Максимальный модуль: 5
- Диапазон модулей: до 5
- Общая потребляемая мощность: около 16 кВт
- Электрическая нагрузка: около 16 кВт, 380 В, 50 Гц
- Масса станка: около 10 000 кг (10 т)
Рабочие параметры
- Диаметр хвостовика инструментального держателя: SK 30 / 20
- Инструментальный держатель: SK 30
- Частота вращения инструмента: 4000 об/мин
- Максимальная частота вращения инструмента: 3000 об/мин
- Привод шпинделя: максимум 1,8 кВт, бесступенчатое регулирование
- Продольная и поперечная подачи: 0,001–12 м/мин
- Максимальная частота вращения заготовки, ось C: 2000 об/мин, привод 1,5 кВт
- Ход суппорта рабочего шпинделя: 400 мм
Комплектация и особенности
- Система ЧПУ BWO (HECKLER & KOCH), модель 785 H, для управления 7 осями. Ввод данных осуществляется через монитор. Система оснащена функциями контроля и диагностики неисправностей, необходимыми для полностью автоматического рабочего процесса.

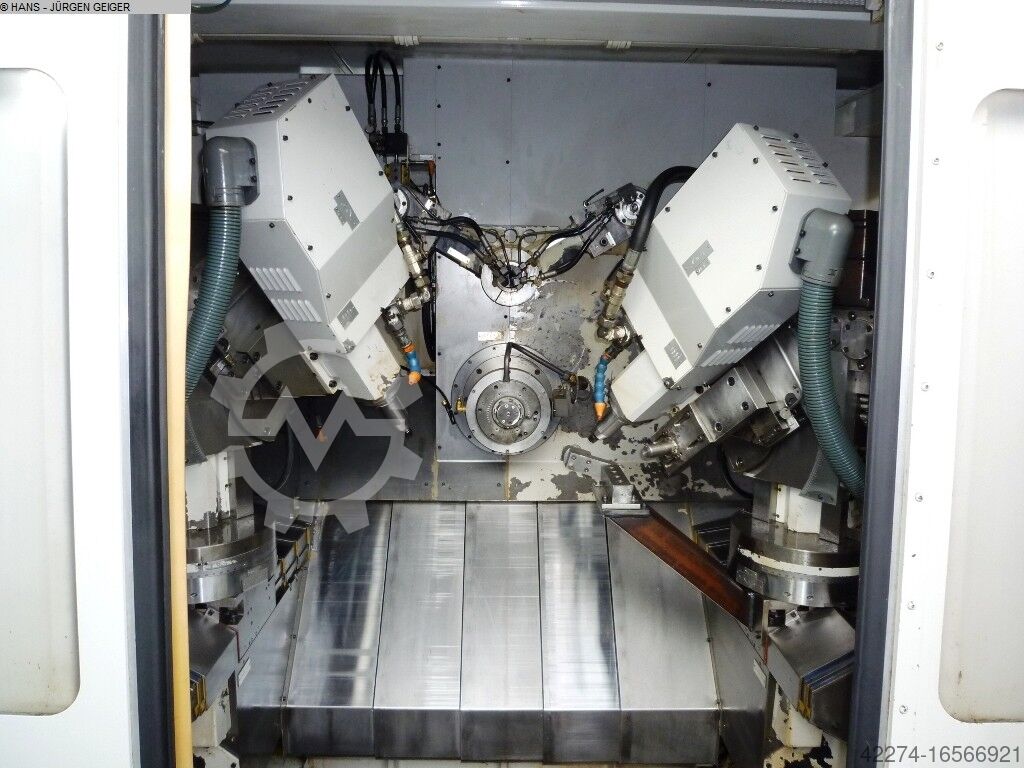

- Два узла рабочего шпинделя — левый и правый — с возможностью установки под любым углом.
- Оси Z и W инструментального поперечного суппорта управляются посредством ЧПУ.
- Оси X и U инструментального продольного суппорта управляются посредством ЧПУ.
- Оси L и O относятся к фрезерному шпинделю. Ось C предназначена для вращения рабочего шпинделя.
- Вручную управляются: поворотный стол инструментального суппорта (оси B и E), вертикальная подача инструментального суппорта (оси V и Y), наклон инструментальной головки (оси A и D). Все оси имеют цифровую индикацию на пульте управления.
- Гидравлическое устройство зажима заготовки в сочетании с автоматическим загрузочным устройством, оснащённым подачей заготовок посредством конвейерной ленты и поворотным загрузочным устройством; предусмотрен также пневматический контроль заготовки.
- Система охлаждения со стружечным конвейером.
- Звукоизолированная кабина.
- Центральная система смазки.
- Встроенная гидравлическая установка.
- Пневматически приводимые защитные двери.
- Устройство для снятия заусенцев и другое оснащение.
Состояние: от хорошего до очень хорошего. В ближайшее время станок можно осмотреть во включённом состоянии.
Поставка: со склада, в состоянии после осмотра.
Оплата: без скидок, после заключения договора.
Технические характеристики
| Производитель | PRÄWEMA |
|---|---|
| Модель | W 2 - 1 SYNCHROFORM |
| Тип оборудования | Станок для снятия фасок и удаления заусенцев |
| Страна размещения | Germany |
| Год выпуска | 1991 |
| Состояние | used |
| * CNC controlled | Z and W Axes for tool cross slide. X and U Axes for tool longitudinal slide. |
| * Manually controlled | Tool slide rotary table (B and E Axes). Tool slide vertical infeed (V and Y Axes). Tilt of tool head (A and D Axes). All axes have digital display in the control. |
| Condition | Good to very good. Machine can soon be inspected under power. |
| Delivery | Ex stock, as inspected |
| Payment | Net, after conclusion of contract |
