Контрольно-обкатные станки для конических колес
Gleason Model 61
Фотографии
Описание

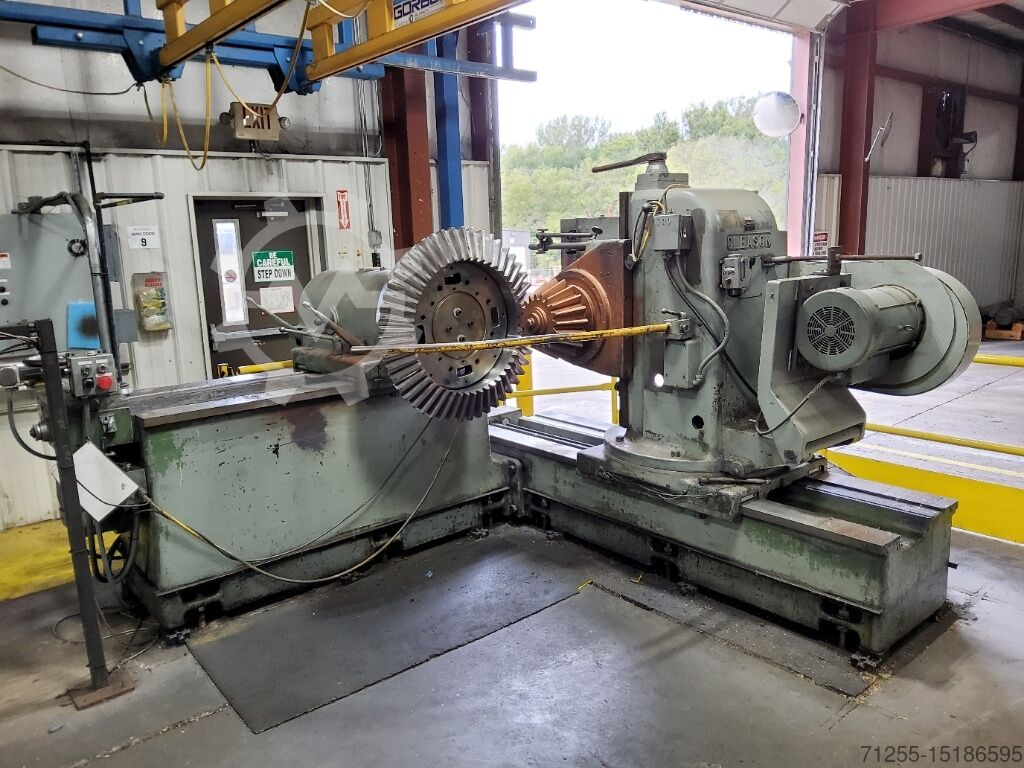

Угловой гипоидный испытательный станок № 61 предназначен для испытания крупных конических и гипоидных передач диаметром до 90" с углами между валами от 0 до 135°. Также возможна установка цилиндрических, косозубых и внутренних зубчатых колёс.
Приводной, или ведущий, шпиндель может вращаться в обоих направлениях; рекомендуемая частота вращения шпинделя — 600 об/мин. Шпиндель установлен в головке, регулируемой по высоте на колонне, что позволяет располагать его выше или ниже осевой линии шпинделя зубчатого колеса при испытании гипоидных передач. Колонна головки ведущего шпинделя поворачивается в горизонтальной плоскости, обеспечивая испытание передач с любым углом между валами от 0 до 135°.
Технические характеристики
- Расстояние от осевой линии приводного шпинделя до торца тормозного шпинделя при угле между валами 90° и без планшайбы: макс. 38-1/2" / мин. 7-5/8".
- Расстояние от осевой линии тормозного шпинделя до торца приводного шпинделя при угле между валами 90° и без планшайбы: макс. 60" / мин. 10".
- Расстояние от осевой линии тормозного шпинделя до торца приводного шпинделя при угле между валами 90° и с планшайбой 54": макс. 60" / мин. 28".
- Расстояние между осевыми линиями тормозного и приводного шпинделей для цилиндрических зубчатых колёс: макс. 56" / мин. 6".
- Расстояние между торцами тормозного и приводного шпинделей для цилиндрических зубчатых колёс: макс. 36-1/2" / мин. 0".
- Смещение приводного шпинделя выше или ниже осевой линии тормозного шпинделя: 10".
- Диапазон углов между валами: 0–360°.
- Максимальный диаметр зубчатого колеса: 90".
- Диаметр планшайбы: 54".
- Отверстие наружной опоры: диаметр 3".
Шпиндели
- Частота вращения шкива приводного шпинделя, комплект шкивов № 1: 100–400 об/мин.
- Частота вращения шкива приводного шпинделя, комплект шкивов № 2: 250–600 об/мин.
- Диаметр конического отверстия (большой конец): 6".
- Конусность на фут: 3/4".
- Глубина конического отверстия: 8".
- Сквозное отверстие в шпинделе: 5-1/2".
Масса
- Масса станка нетто: 20 000 фунтов.
- Масса станка нетто без наружной опоры и плиты основания: 24 000 фунтов.
Технические характеристики
| Производитель | Gleason |
|---|---|
| Модель | Model 61 |
| Тип оборудования | Контрольно-обкатной станок для конических колес |
| Страна размещения | United States |
| Состояние | good (used) |
| (90 degrees shaft angle and with 54" face plate) | 60" Max. / 28" Min. |
| (90 degrees shaft angle and without face plate) | 60" Max. / 10" Min. |
| (For Spur Gears) | 56" Max. / 6" Min. |
| Depth of Taper | 8" |
| Diameter of Face Plate | 54" |
| Diameter of Taper Hole (large end) | 6" |
| Drive Spindle (for spur gears) | 36-1/2" Max. / 0" Min. |
| Hole Through Spindle | 5-1/2" |
| Maximum Diameter of Gear | 90" |
| Net Weight of Machine | 20,000# |
| Net Weight of Machine W/Outboard Support and Bed Plate | 24,000# |
| Offset of Drive Spindle Either Above or Below Centerline of Brake Spindle | 10" |
| Outboard Bearing | 3" Diameter Hole |
| RPM of Drive Spindle Pulley Set No. 1 | 100 - 400 |
| RPM of Drive Spindle Pulley Set No. 2 | 250 - 600 |
| Range of Shaft Angles | 0 - 360 Degrees |
| Taper Per Foot | 3/4" |
