PFAUTER PSA 300

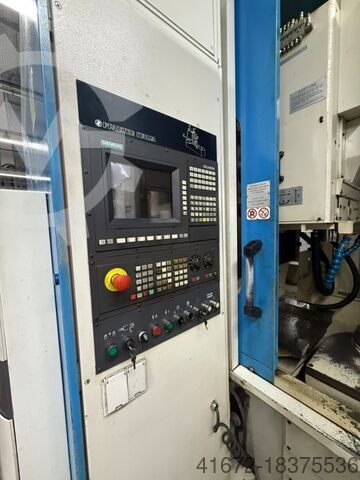

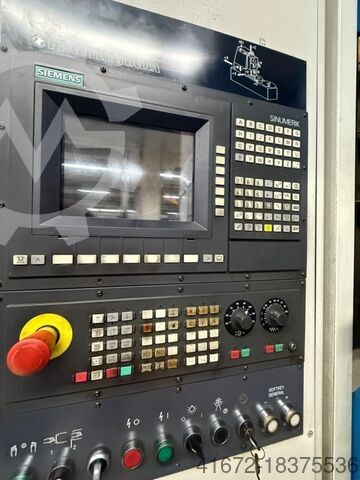

Зубоформовочный станок Gleason PFAUTER PSA 300 с ЧПУ и модульной конструкцией, оснащённый шевинговальным резцом для обработки наружных и внутренних цилиндрических зубчатых колёс с прямыми или косыми эвольвентными зубьями, а также для выполнения других операций деления профиля. Рабочий цикл управляется системой ЧПУ Siemens Sinumerik 840 C со специальным программным обеспечением для обработки зубчатых колёс.

Область применения

• Зубчатые колёса с прямыми наружными зубьями;
• зубчатые колёса с прямыми внутренними зубьями;
• зубчатые колёса с косыми наружными зубьями;
• зубчатые колёса с косыми внутренними зубьями.

Технические характеристики

• Максимальный диаметр делительной окружности при наружном зацеплении: 300 мм;
• максимальный диаметр делительной окружности при внутреннем зацеплении: 300 мм;
• максимальный наружный диаметр заготовки: 450 мм;
• максимальный модуль: 6;
• максимальная ширина зубофрезерования: 100 мм;
• максимальный угол наклона зубьев (при диаметре инструмента 125 мм): ±45°;
• частота ходов, бесступенчатое регулирование: 130–1300 ходов/мин;
• масса заготовки: 1000 кг;
• минимальное расстояние от верхней плоскости стола до шпинделя инструмента: −55/+300 мм;
• максимальное расстояние от верхней плоскости стола до шпинделя инструмента: 200 мм;
• максимальное расстояние от верхней плоскости стола до шпинделя инструмента: 350 мм;
• ручное боковое смещение стойки: ±25 мм;
• ручной поворот шпинделя инструмента: ±0,5°;
• максимальная частота вращения инструмента: 15 об/мин;
• максимальная частота вращения заготовки: 27 об/мин;
• максимальный диаметр инструмента: 177,8 мм (7 дюймов);
• напряжение: 400 В;
• частота тока: 50 Гц;
• максимальный ток в сети: 70 А;
• суммарная потребляемая мощность: 48 кВт;
• отверстие стола: 40 мм;
• конус главного шпинделя: SK 45;
• масса станка: около 11 т;
• габаритные размеры станка: около 4,27 × 3,11 × 2,87 м.
